    コンセプト「ハイエンドよりも一つ下」(i7 920,FTW3,5850,EK本格水冷)

    おはようございます。
    今日も朝からお仕事でした。
    おつかれです。

    さて、なんとなく楽しくお気楽に作っているような自作PCですが、
    小生も自作PCにはそれなりにコンセプトを持って取り組んでいます

    ・・・
    ※「
    kakuさんのブログ☆自作PC画像掲示板」に掲載させていただきました。
     紹介の場を提供していただき、ありがとうございます!

    kakuさんのブログ☆自作PC画像掲示板は、こちらです ↓
     → http://9221.teacup.com/kaku60kai/bbs?
    ・・・

    小生の自作ポリシー:「ハイエンドよりも一つ下

    新米お父さんなので、
    「ハイエンドよりも一つ下」のパーツを選ぶことでコストを抑え、オーバークロックによってハイエンドを追い抜くことを目標 にしています。

    若い者には負けたくありません。しかし先立つものがありません。

    これを叶えてくれる手段、
    それは「ハイエンドよりも一つ下をオーバークロック」
    これが小生の自作ポリシーです。

    ▼PCパーツ
    ・CPU:「intel Core i7 920 D-0」(i7 980X よりも一つ下)
    ・グラボ:「Sapphire TOXIC Radeon HD5850」(HD5870 よりも一つ下)
    ・マザー:「EVGA X58 FTW3」(Classified よりも一つ下)
    ・メモリ:「CORSAIR DDR3 2000MHz C9」(サンマックス よりも一つ下)
    ・SSD:「CFD CSSD-SM64NJ2」(Intel よりも一つ下)
    ・電源 :「AcBel R9-1100W Gold」(電源は妥協せず)
    ・PCケース:「Corsair Obsidian 800D」(ケースも妥協せず)
    ・クーラー:「本格水冷」      (水冷パーツも一つ下)

    ▼水冷パーツ
    ・CPU水枕:EK-Supreme HF - Acetal+Nickel
    ・ポンプ  :JINGWAY TECHNOLOGY DP-1200N
    ・リザーバ :Bitspower Water Tank Z-Multi 250
    ・ラジエター:Black Ice GT Stealth 360 (RAD045)
    ・チップセット水枕:EK-FB KIT EVGA X58 Acetal
    ・MOSFET(VRM)水枕:EK-FB KIT EVGA X58 Acetal (同上)

    水冷パーツもコスパの良いポンプを選択したり、個人輸入したりしてコストを抑えています。
    熱源である CPU、チップセットとノース(IOH+ICH)、MOSFET(VRM)を水冷冷却しています。

    CPUは4.4GHz、グラボはコア900MHz・メモリ1200MHz にて 常用中です

    >>続き、写真にて確認できます
    小生の自作ポリシー「ハイエンドよりも一つ下をオーバークロック」

    自作PCをイジリまくって、PCパーツが何が付いているのか分からなくなってきたので(大体は頭に入っているんですが)、この辺で一度 整理することも含めて紹介したいとお思います。
    最後に、BIOSの設定値も紹介します。

    【メインPCの構成】

    ▼メインパーツ
    ・CPU:intel Core i7 920 D-0 stepping (2.66GHz)


    ・VGA:SAPPHIRE TOXIC RADEON HD 5850 1GB GDDR5 PCI-E BOX


    ・マザボ:EVGA X58 FTW3 (132-GT-E768-KR)


    ・メモリ:CORSAIR XMS DDR3 2GBx3 2000MHz(CMX6GX3M3A2000C9)


    ・SSD:CFD CSSD-SM64NJ2(64GB SATA300 64MB)
        (リンクは CSSD-S6M64NMQ になります)

    ・HDD:HGST Deskstar 7K1000.C HDS721010CLA332(1TB SATA300 7200)


    ・電源 :AcBel R9-1100W Gold (PC8055) icon
       icon icon

    ・ケース:Corsair Obsidian 800D (CC800DW)
        CC800DW

    ・サウンド:CREATIVE PCI Express Sound Blaster X-Fi Titanium Professional Audio(SB-XFT-PA)

    ・クーラ:本格水冷(下の「水冷パーツ」にて紹介)


    ▼水冷パーツ

    ・CPU水枕:EK-Supreme HF - Acetal+Nickel


    ・ポンプ  :JINGWAY TECHNOLOGY DP-1200N
       JINGWAY TECHNOLOGY  DP-1200N

    ・リザーバ :Bitspower Water Tank Z-Multi 250
       Bitspower Reservoirs
    ・ラジエター:Black Ice GT Stealth 360 (RAD045)
        Black Ice Radiators

    ・チップセット水枕:EK-FB KIT EVGA X58 Acetal
    ・MOSFET(VRM)水枕:EK-FB KIT EVGA X58 Acetal (同上)
         EK-FB KIT EVGA X58 Acetal


    ▼サブパーツ

    ・光学ドライブ:BUFFALO DVSM-724S/V-BK


    ・ファンコン:ア イネックス 8chファンコントローラー NFS-2108B


    ・メモリファン:KINGSTON HyperX Fan (KHX-FAN)
          iconicon
    ・ドライブベイ:Scythe 鎌ベイプラス ブラック (SCKB-2000BK)


    ・ケースファン:

     - ボトム吸気:ZAWARD 140mmファン ZFL14025H-3C ×1


     - フロント吸気:SilverStone SST-AP121 ×1
         icon

     - トップ排気:ENERMAX EVEREST UCEV12 ×3


     - リア排気:ENERMAX APPOLISH UCAPV14-BL ×1
        icon

    ・ラジエターファン:

     - SilverStone SST-AP121 ×2
         icon

     - COOLER MASTER 120mm Blue LED Fan (R4-L2R-20CK-GP)  ×1
        icon icon


    ▼アクセサリ(UV紫外線ライトで発光させておます)

     ・LED 5mm TWIN ULTRA UV (紫外線LED) ×2
         LED 3mm TWIN ULTRA UV

     ・VIZO「CCFL-UV」UVネオン管2本セット (UV紫外線ライト)


    SilverStone SST-AP121
        icon

    TUBE Masterkleer 13/10mm UV - BLUE Transparent 3m
        TUBE Masterkleer 13/10mm UV - BLUE Transparent

    ICELAND COOLANT UV Transparent (UV発光クーラント)



    ▼OS (Operating System)

    Windows 7 Professional 64bit



    ▼BIOS設定値

    ・3.3GHz オーバークロック
    ・3.8GHz オーバークロック
    ・4.0GHz オーバークロック
    ・4.2GHz オーバークロック
    ・4.3GHz オーバークロック
    ・4.4GHz オーバークロック

     クロックや電圧の設定値の詳細はこちらです↓
       (クリックすると大きくなります)

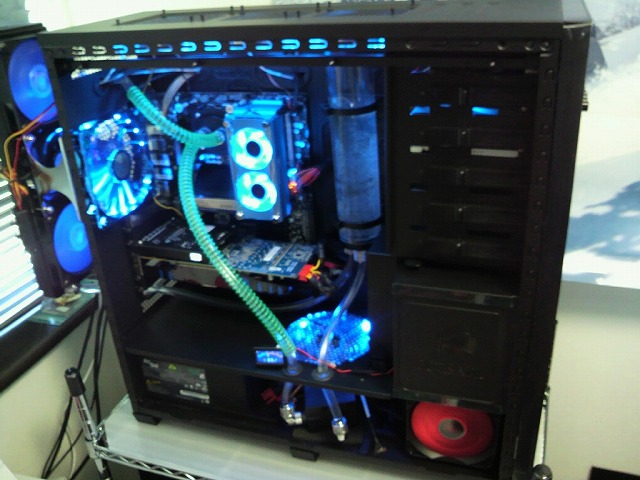

    ▼外観はこんな感じになっています
     UV紫外線ライトも効いています。
     よくできました。











    なんとなく楽しくお気楽に作っているような自作PCですが、それなりにコンセプトを持って組むと愛着がわき、ここまでキレイに。
    そして静かで、早いマシンができあがります。

    これからも、がんばります!
