    メインPCの構成 (ハイパワー i7機)

    こんにちは、kaiten-sushiです。

    このページは、ブログを見た閲覧者さんから、
    「PCパーツ や 水冷パーツの構成、BIOS設定値を教えてください!」との声がありましたので、 それぞれに専門のページを設けて、まとめてみました。(^^)
     ・「メインPCの構成」
     ・「サブPCの構成」



    ■更新履歴

    ▼2011年6月〜8月 mod PC その1
     1. 電源のスリーブ化 → 完了 ^^
      ・以前の記事:本格スリーブはじめました その4 メインPC「 全ケーブル」&「電源ケーブル自作」
      ・以前の記事:本格スリーブはじめました その3「24ピンATX、8ピンEPS x2」

     2. ケーブルマネジメント → 完了 ^^
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント♪ 見えない所もキレイにね
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント用の穴あけ♪
      ・以前の記事:電源分岐用ステーション「X-Station Power-Extension II」着弾!

     3. サイドパネル ファングリル追加 → 完了 ^^
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作

     4. VGAの水冷化 → 完了 ^^
      ・以前の記事:本格水冷はじめました その16:クーラントの発色・・・
      ・以前の記事:本格水冷はじめました その15:メインPC「借り組み」「シャットオフバルブの使い方」
      ・以前の記事:本格水冷はじめました その14:メインPC「GTX580 水冷化」
      ・以前の記事:本格水冷はじめました その13 メインPC「VGA水枕(GTX580用)」「シャットオフバルブ」「流量計」着弾!

     5. PCケース 上部の排気ファンのLED交換 → 完了 ^^
      ・以前の記事:PCケース トップ排気ファン「EVEREST UCEV12」LED交換♪

     6. その他 → もうすこしかな 進捗率 60%くらい
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作
      ・以前の記事:「CC800DW Obsidian」ベイ隠しパネル自作
      ・以前の記事:「CC800DW Obsidian」PCI-E専用のケーブルホール 、電源かくし

    ▼2011年4月:メモリクーラーのmod化を行う
     →「KINGSTON HyperX Fan「LED交換」&「ブラック塗装」♪

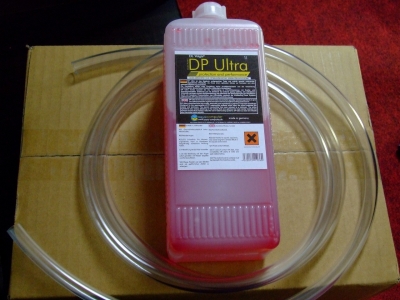

    ▼2011年4月:水冷パーツのクーラントとチューブを交換
     ・クーラント:「aquacomputer Double Protect Ultra 1l - red (レッド)」
     ・チューブ:「Clearflo Tubing ID3/8-OD1/2」

    ▼2011年4月:リア排気のPCファンを「ENERMAX TBアポリッシュ14cm」に交換

    ▼2011年4月:マザーを「ASUS RAMPAGE 3 EXTREME」に交換(再購入))

    ▼2011年3月:メモリモジュールを「G.Skill F3-12800CL6T-6GBPI」に交換

    ▼2011年2月:グラフィックボードを「ELSA GLADIAC GTX 580 1.5GB」に交換

    ▼2010年11月:「P-1グランプリ」に出展

    ▼2010年10月:リザーバとチューブを交換
     ・リザーバ:「Swiftech MCRES-MICRO Rev2」
     ・チューブ:「KOOLANCE HOS-10SL (ID3/8 OD1/2 シルバーカラー)」

    ▼2010年10月:さらに「GABYTE GV-R585OC-1G」を追加してCFXを構築

    ▼2010年8月:グラフィックボードを「GTX260」から「Sapphire TOXIC Radeon HD5850」に交換

    ▼2010年8月:初期の頃の水冷PC

    → ブログトップページ、左上の画像リンクよりいつでも飛べるようにしてあります
     このページは随時更新していきますので、よろしくお願いします。

     何か希望があれば、いつでもどうぞ!
     よろしくですー (^ー゚)ノ

    >>続きです


    ■メインPCの構成です

    ▼PCパーツ
    ・CPU:「Intel Core i7-950 D-0
    ・グラボ:「ELSA GLADIAC GTX 580 1.5GB (GD580-15GERX)
    ・マザー:「Asus Rampage 3 Extreme
    ・メモリ:「G.Skill F3-12800CL6T-6GBPI (DDR3-1600 CL6 2GB×3)
    ・SSD:「Crucial 2.5インチ 内蔵型 SATA3.0対応 M4 SSDシリーズ 128GB CT128M4SSD2
    ・電源 :「SilverStone STRIDER PLUS GOLD 1000W(SST-ST1000-G)
    ・PCケース:「Corsair Obsidian CC800DW
    ・ファンコン:「NZXT SENTRY LXE」(外付け)
           「ZM-MFC1 Combo ブラック (ZM-MFC1-COMBO)
    ・クーラー:「本格水冷」

    ▼水冷パーツ
    ・CPU水枕:EK-Supreme HF - Acetal+Nickel
    ・VGA水枕:「Black Freezer VG-NGTX580
    ・ポンプ  :「Koolance PMP-400 High-flow Pump
           これは、OEM製品ですね。
           スペックからして、もとは「Laing DDC-3.25」だと思われます。
    ・リザーバ :「Koolance RP-402X2 Dual 5.25
    ・ラジエター:Black Ice GT Stealth 360 (RAD045)
           「XSPC RX240 Extreme Performance Radiator
    ・ラジエターマウント:BKT-HX001
    ・シャットオフバルブ:↓こんな感じで水遮断を計画しました。

    ・CPUのIN側
     なし

    ・CPUのOUT側 シャットオフバルブ
     VL3N-M10L 上 凸(オス)
     VL3N-FG  下 凹(メス)

    ・VGAのOut側(上側) シャットオフバルブ
     VL3N-M10S  上 凸(オス)
     VL3N-FG   下 凹(メス)

    ・VGAのIn側(下側) シャットオフバルブ
     VL3N-MG  上 凸(オス)
     VL3N-F10S  下 凹(メス)

    ・参考までに、具体的な商品名はこちらになります
     1 x Koolance QDC (High Flow) No-Spill Shutoff, Male Threaded G 1/4 (VL3N-MG)
     1 x *** NEW *** Koolance QDC (High Flow) No-Spill Shutoff, Female [For ID: 10mm, 3/8"] (VL3N-F10S)
     2 x Koolance QDC (High Flow) No-Spill Shutoff, Female Threaded (VL3N-FG)
     1 x *** NEW *** Koolance QDC (High Flow) No-Spill Shutoff, Male [For ID:10mm, 3/8"] (VL3N-M10S)
     1 x *** NEW *** Koolance QDC (High Flow) No-Spill Shutoff, Male Angle [For ID: 10mm, 3/8"] (VL3N-M10L)

    Quick Disconnects - Threaded」からショップへ行けます。


    ▼PCパーツ
     詳細です↓

    ・CPU:「Intel Core i7-950 D-0




    ・現在のグラボ:「ELSA GLADIAC GTX 580 1.5GB (GD580-15GERX)


    ・以前のグラボ:「Sapphire TOXIC Radeon HD5850
    (2011年2月上旬まで)「GABYTE GV-R585OC-1G」 CrossFire

      Sapphire TOXIC Radeon HD5850


     GABYTE GV-R585OC-1G



    ・現在のマザー:Asus Rampage 3 Extreme


    ・以前のマザー:「EVGA USB/SATA 3.0 X58 FTW3 132-GT-E768
     (2011年3月まで)


    ・現在のメモリ:「G.Skill F3-12800CL6T-6GBPI (DDR3-1600 CL6 2GB×3)

        G.Skill F3-12800CL6T-6GBPI (DDR3-1600 CL6 2GB×3)

    ・以前のメモリ:「CORSAIR DDR3 2000MHz C9
     (2011年3月まで)


    ・SSD:Crucial RealSSD C300 CTFDDAC064MAG-1G1 (SSD/64GB/SATA/2.5インチ) RAID0


    ・現在の電源:SilverStone STRIDER PLUS GOLD 1000W(SST-ST1000-G)


    ・以前の電源 :「AcBel R9-1100W Gold
       icon icon

    ・PCケース:「Corsair Obsidian 800D
        CC800DW

    ・サウンド:CREATIVE PCI Express Sound Blaster X-Fi Titanium Professional Audio(SB-XFT-PA)

    ・クーラ:本格水冷(下の「水冷パーツ」にて紹介)


    ▼サブパーツ

    ・光学ドライブ:BUFFALO DVSM-724S/V-BK


    ・ファンコン:「NZXT SENTRY LXE」(外付け)
        iconicon

    ・メモリファン:KINGSTON HyperX Fan (KHX-FAN)
          iconicon
     2011年4月に、mod化いたしました!
     →「メインPC、KINGSTON HyperX Fan「LED交換」&「ブラック塗装」♪


    ・ドライブベイ:Scythe 鎌ベイプラス ブラック (SCKB-2000BK)


    ・ケースファン:

     - ボトム吸気:ZAWARD 140mmファン ZFL14025H-3C ×1

     - フロント吸気:SilverStone SST-AP121 ×1
         icon


     - トップ排気:ENERMAX EVEREST UCEV12 ×3



     - リア排気:ENERMAX PCケースファン TBアポリッシュ14cm レッド
            (UCTA14N-R
    )



     - 以前のリア排気:ENERMAX APPOLISH UCAPV14-BL ×1
      (2011年4月まで使用)
        icon

    ▼水冷パーツ
     ・CPU水枕:EK-Supreme HF - Acetal+Nickel
     ・ポンプ  :JINGWAY TECHNOLOGY DP-1200N
     ・リザーバ :Swiftech MCRES-MICRO Rev2
     ・ラジエター:Black Ice GT Stealth 360 (RAD045)
     ・ラジエターマウント:BKT-HX001

    この二つは、現在は使っていません
     (2011年3月まで)
     ・チップセット水枕:EK-FB KIT EVGA X58 Acetal
     ・MOSFET(VRM)水枕:EK-FB KIT EVGA X58 Acetal (同上)

     →「本格水冷はじめました」のページにリンクしています。

     詳細です↓

    ・CPU水枕:EK-Supreme HF - Acetal+Nickel



    ・ポンプ  :JINGWAY TECHNOLOGY DP-1200N



    ・リザーバ :Swiftech MCRES-MICRO Rev2


         :Bitspower Water Tank Z-Multi 250
          (2010年10月まで使用)
         Bitspower Reservoirs

    ・ラジエター:Black Ice GT Stealth 360 (RAD045)
         Black Ice Radiators

    ・ラジエターマウント:BKT-HX001

     →「続き 本格水冷はじめました その11(アポリッシュ穴あけ♪&ラジエターマウント取り付け)」のページにリンクしています。


    ・チップセット水枕:EK-FB KIT EVGA X58 Acetal
    ・MOSFET(VRM)水枕:EK-FB KIT EVGA X58 Acetal (同上)
         EK-FB KIT EVGA X58 Acetal

     →「本格水冷はじめました」のページにリンクしています。


    ・ラジエターファン: SilverStone SST-AP121 ×3
         icon


    ▼アクセサリ(UV紫外線ライトで発光させておます)

     ・LED 5mm TWIN ULTRA UV (紫外線LED) ×2
         LED 3mm TWIN ULTRA UV

     ・VIZO「CCFL-UV」UVネオン管2本セット (UV紫外線ライト)


     ・ SilverStone SST-AP121
        icon

    ・チューブ & クーラント
     現在は、こちらのクーラントとチューブを使っていますクーラントとチューブです
     - クーラント:「aquacomputer Double Protect Ultra 1l - red (レッド)」
     - チューブ:「Clearflo Tubing ID3/8-OD1/2」


     TUBE Masterkleer 13/10mm UV - BLUE Transparent 3m
        TUBE Masterkleer 13/10mm UV - BLUE Transparent

    KOOLANCE HOS-10SL (ID3/8 OD1/2 シルバーカラー)


    Bitspower G1/4 Dual Rotary 45 Angle Comp 3/8-1/2


    Bitspower G1/4 TII-Rotary Adapter


    Bitspower G1/4 Rotary 90 Degree IG1/4 Adapter




     - 以前のクーラント:ICELAND COOLANT UV Transparent (UV発光クーラント)
      (2011年4月まで)



    ▼OS (Operating System)
     ・DSP版 Windows 7 Professional 64bit SP1


      ・・・パーツ、いろいろ付いてます。


    ▼BIOSの各種設定値

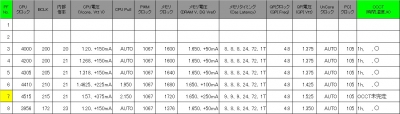

     i7 950 + FTW3 の各種電圧の詳細は、下の表をクリックすると確認できます。


     →「早速 Core i7-950 耐性チェック☆彡」のページにリンクしています。

     →「3DMark11 自己記録更新♪」のページにリンクしています。

     →「CrossFire(マルチGPU)とCPUボトルネックの関係」のページにリンクしています。

     →「オーバークロック4.5GHz、CrossFire HD5850、FF14スコア」のページにリンクしています。(i7 920の頃のアタックです)


    ■メインPCの画像集

     写真は上のものほど最近の写真となり、下に行くほど初期のころのメインPCとなります。
     (新しい↑ 古い↓)

    ▼2011年6月〜8月:メインPCの mod その1
    とりあえず、完成です

    ・電源ユニットのスペースが引き締まりましたっ!

    ・まぁまぁですかね^^
    うんうん。^^


    ▼2011年4月:メインPCのリニューアル
     →「メインPC、KINGSTON HyperX Fan「LED交換」&「ブラック塗装」♪
      (したの写真と、こちらの記事が重複している箇所もあります)

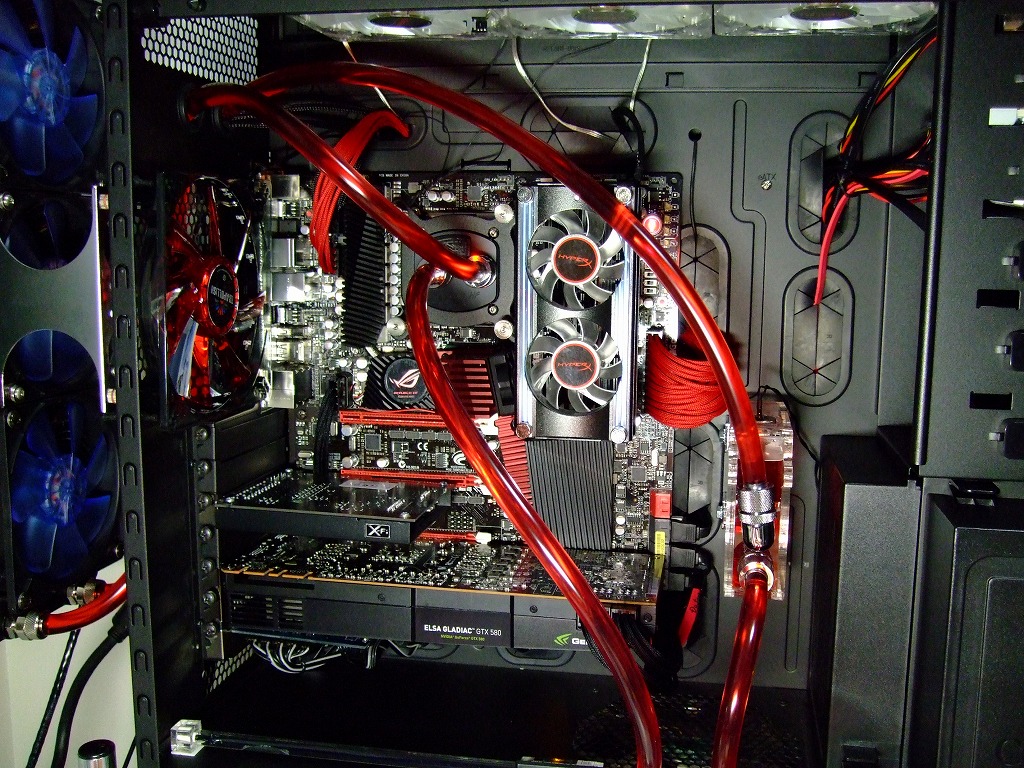

    ・mod化してできあがったメモリクーラーをPCに組み込みました

    ・とりあえず、黒い色調には合っているようです

    お待ちかね。PCに組み込んでの点灯いきます

    ・それでは、電源おーん!!
     おお、赤いー。マッチしてます!

    ・違和感ないです

    ・やったー、いい感じです^^

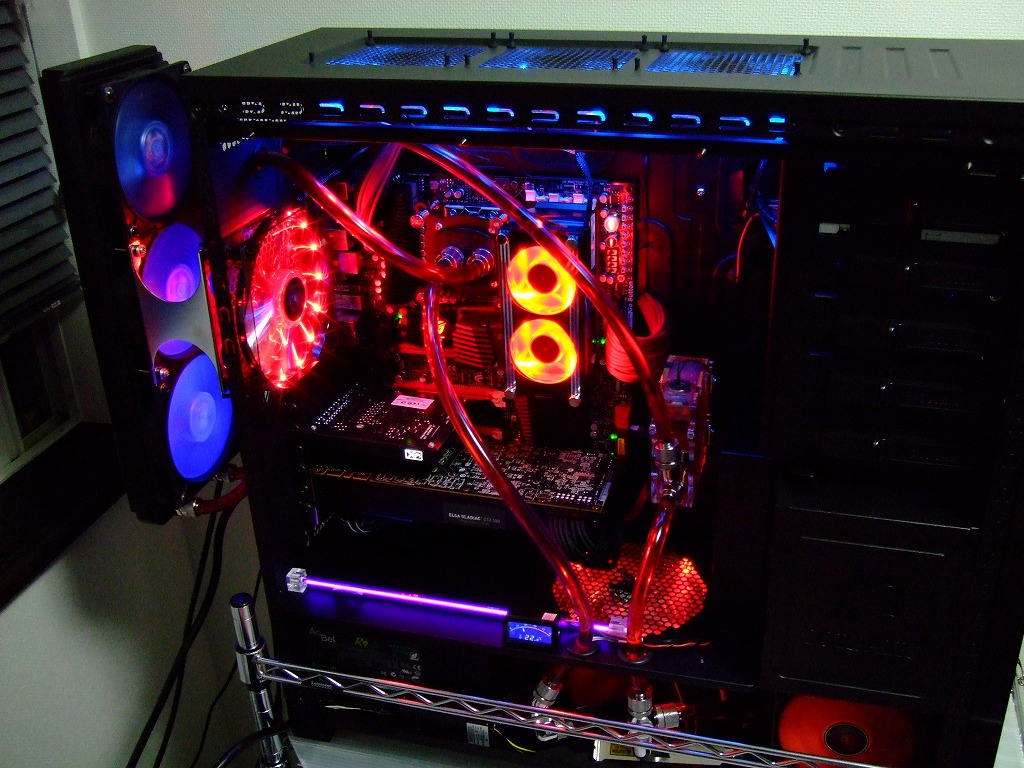

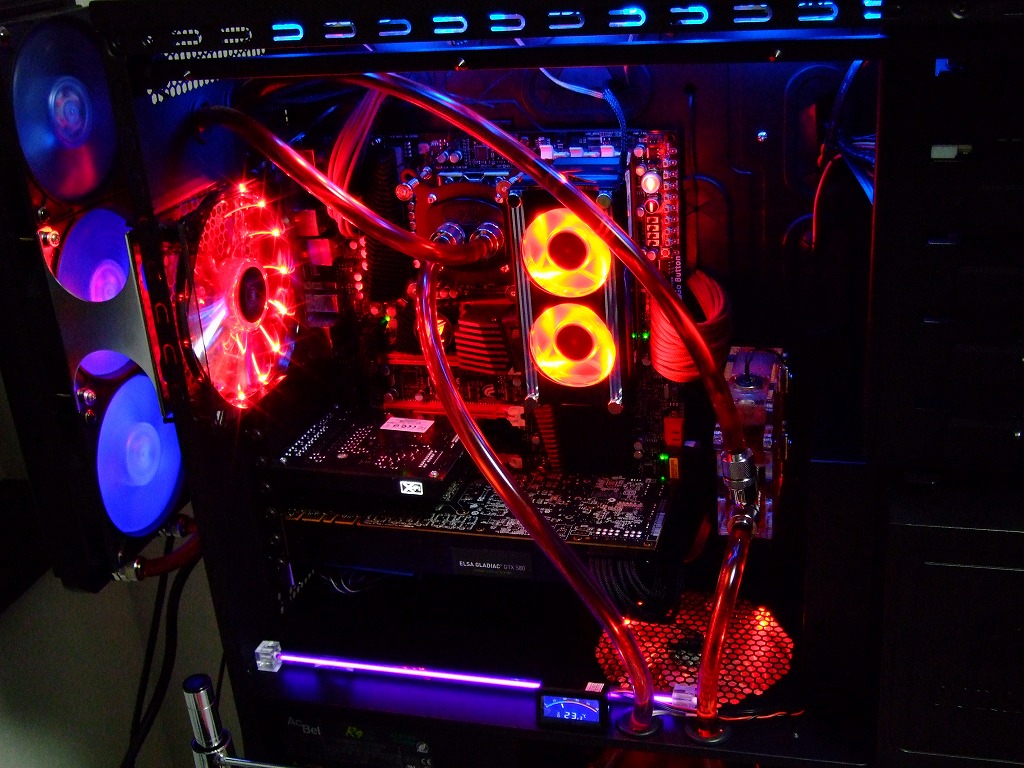

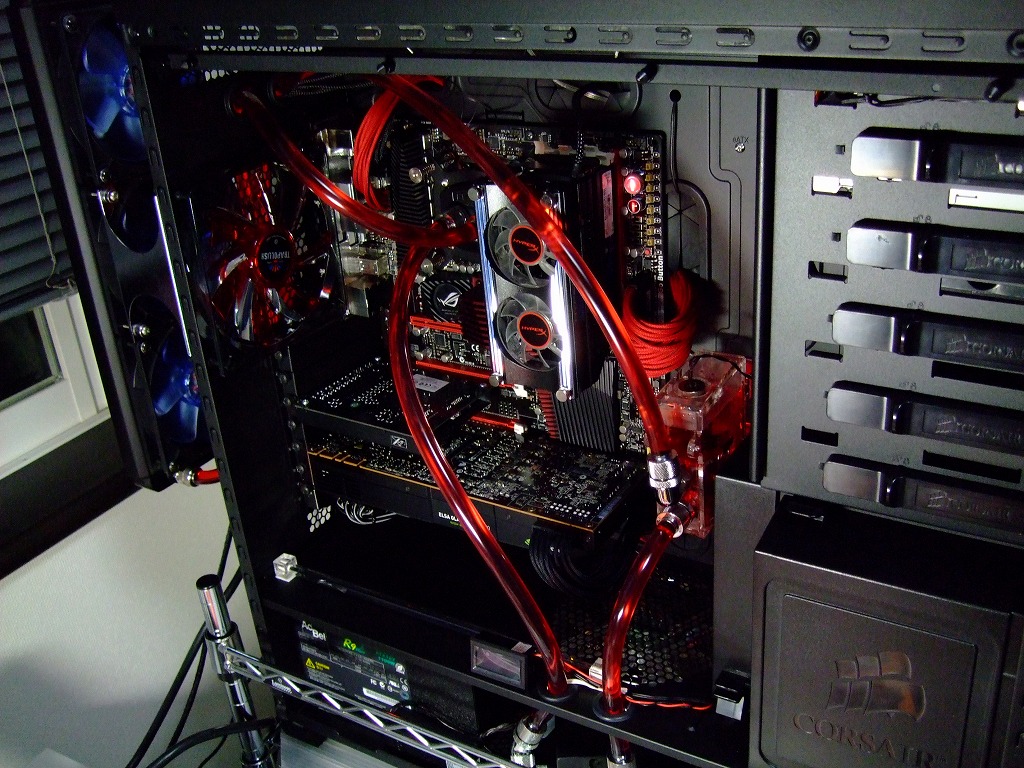

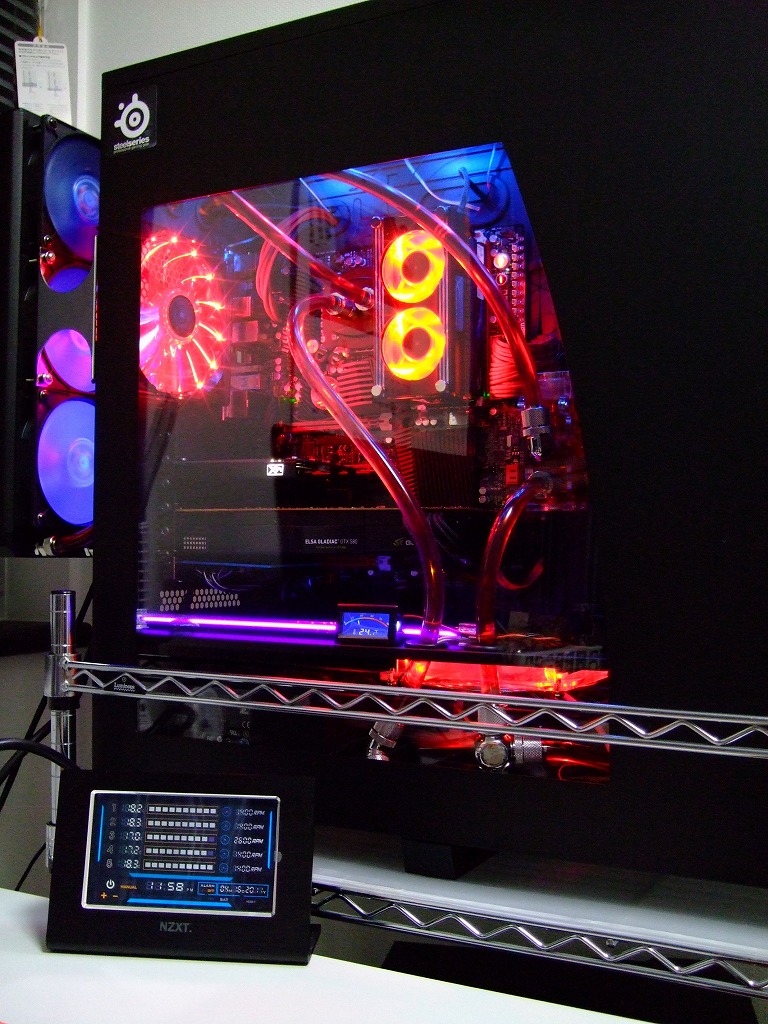

    ・全体撮影

    ・すんげー 変わった
     水冷のクーラントも赤だし、ケーブルもスリーブだし、LEDも赤だし。

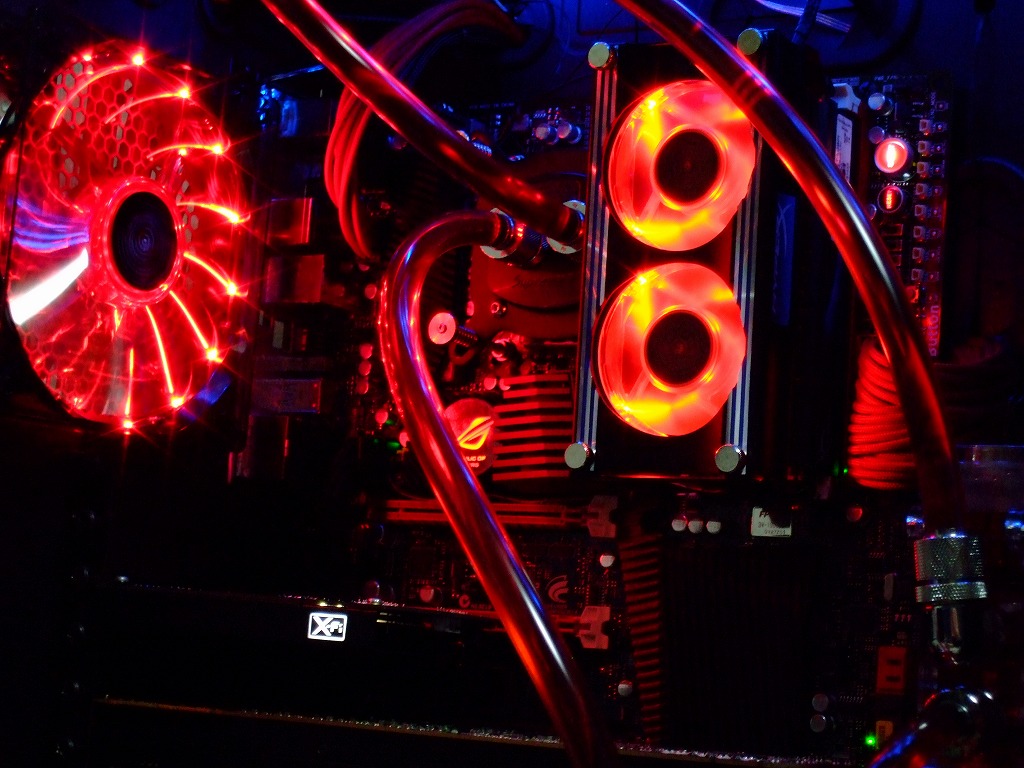

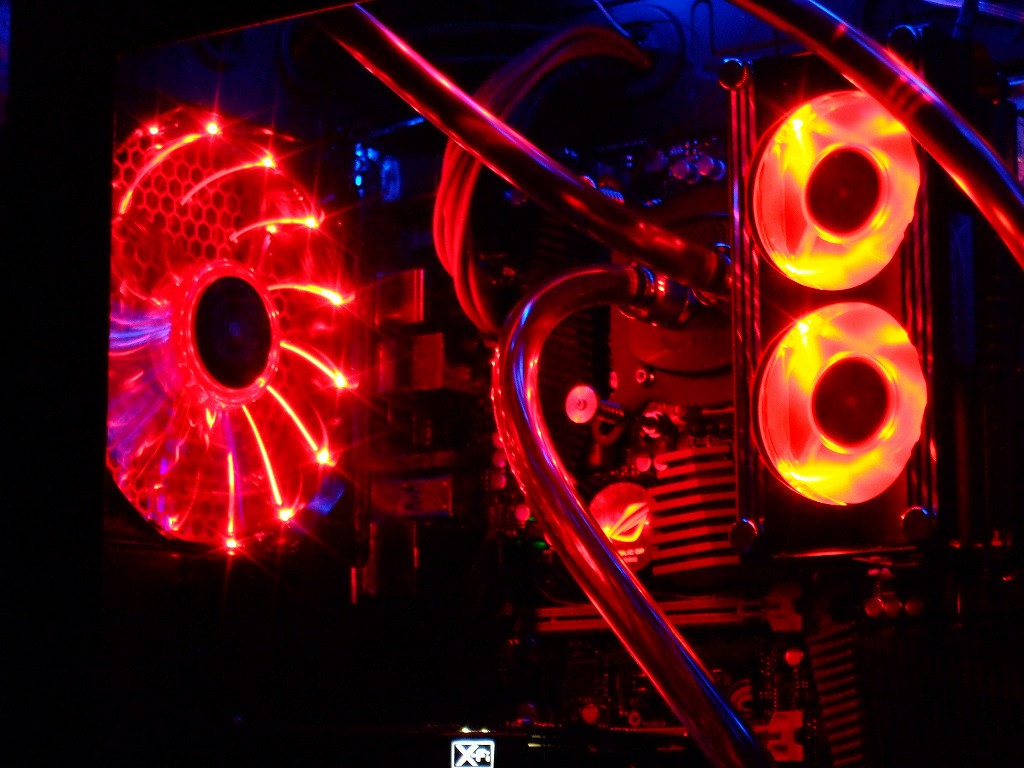

    ・アポと今回のLEDですが
     左側のアポリッシュのほうが赤く見えますが、肉眼では写真ほどの差はないです。

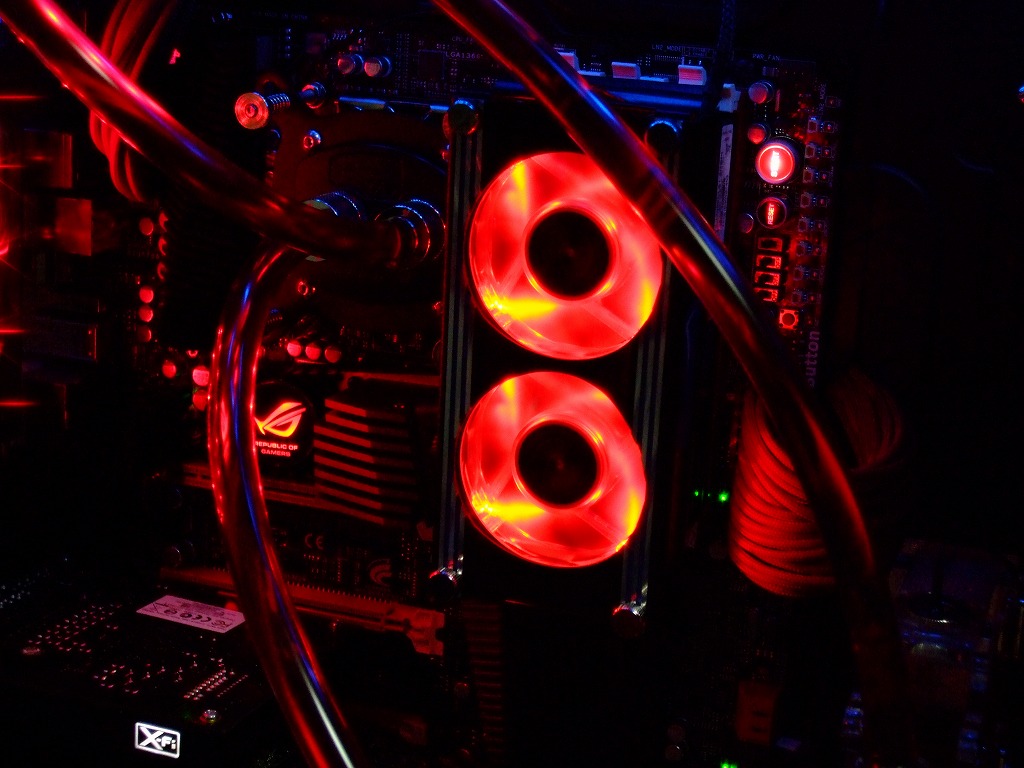

    ・ROG君も負けじと光っております

    ・こう見ると、中心が赤く発光して、まわりが青くUV発光してますね

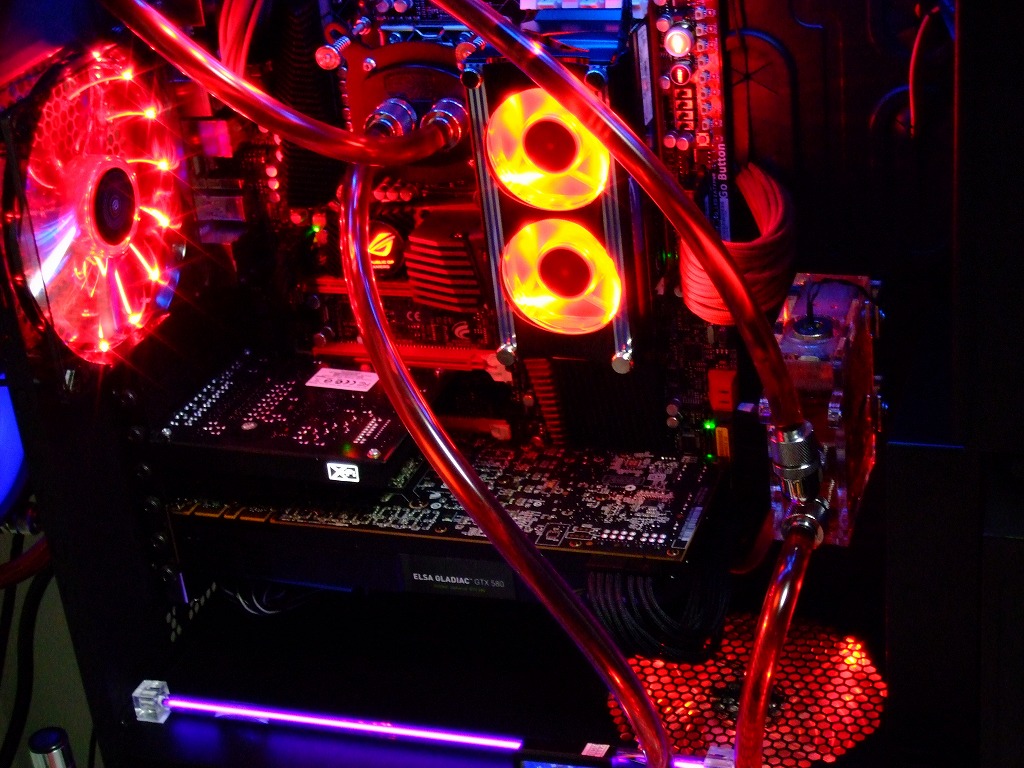

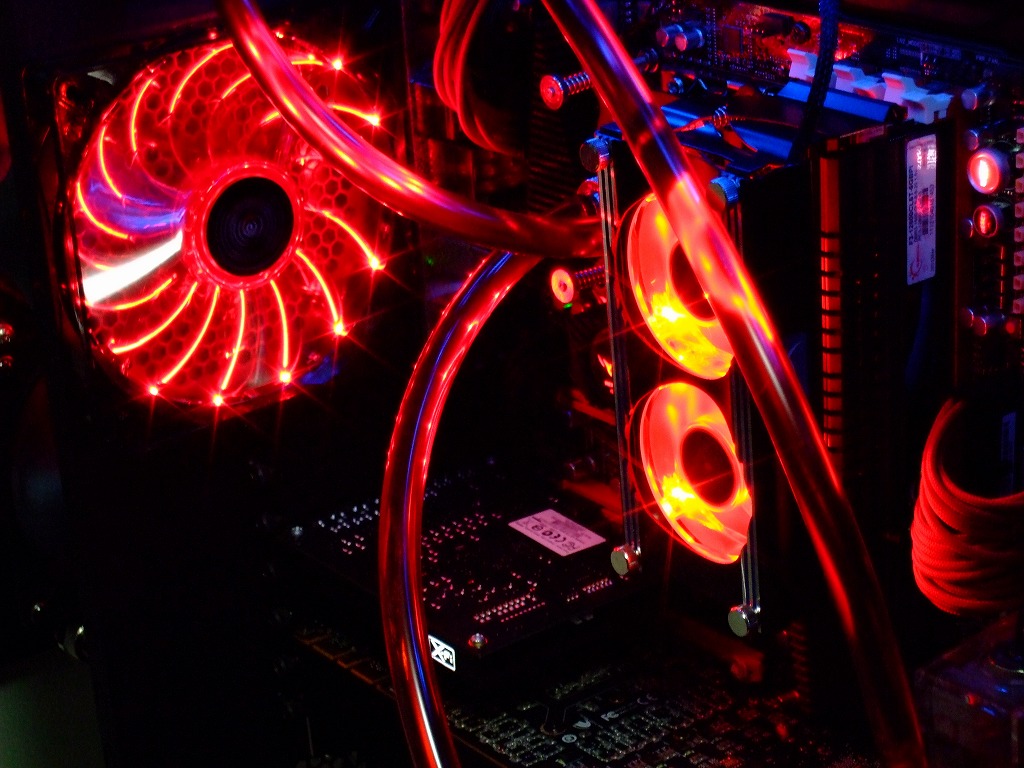

    ・このメモリクーラーに、水冷チューブがかかる角度が好きですねぇ

    それでは、アクリルパネルを閉めて見ましょう!
    どんな風に見えるでしょうか。

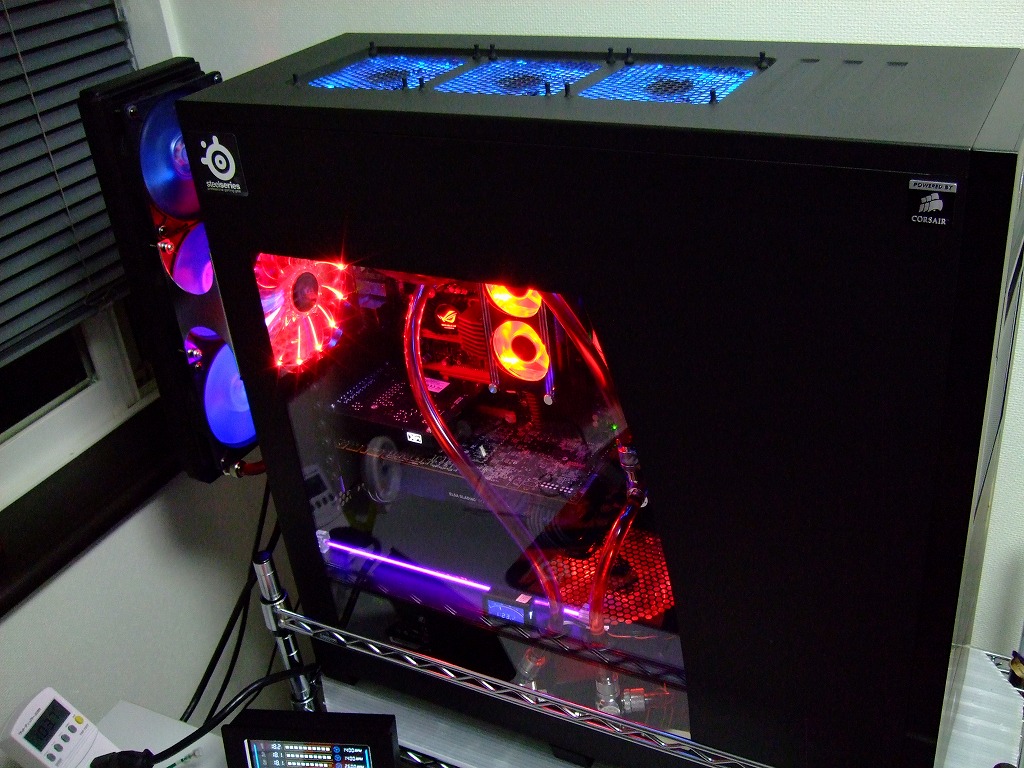

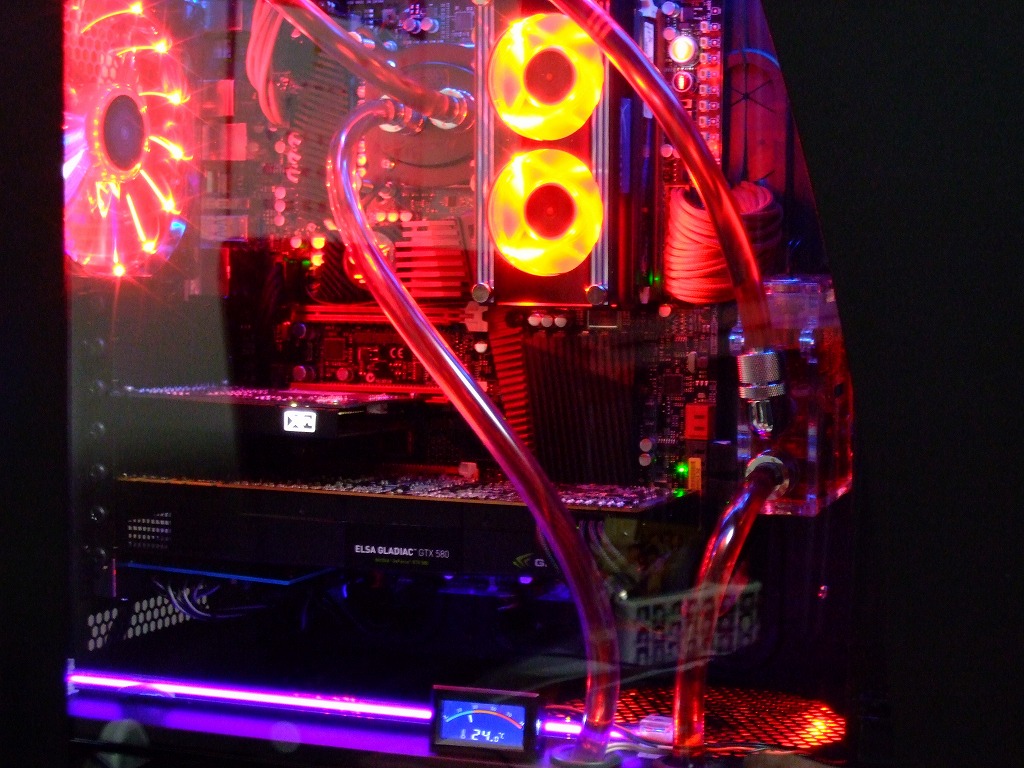

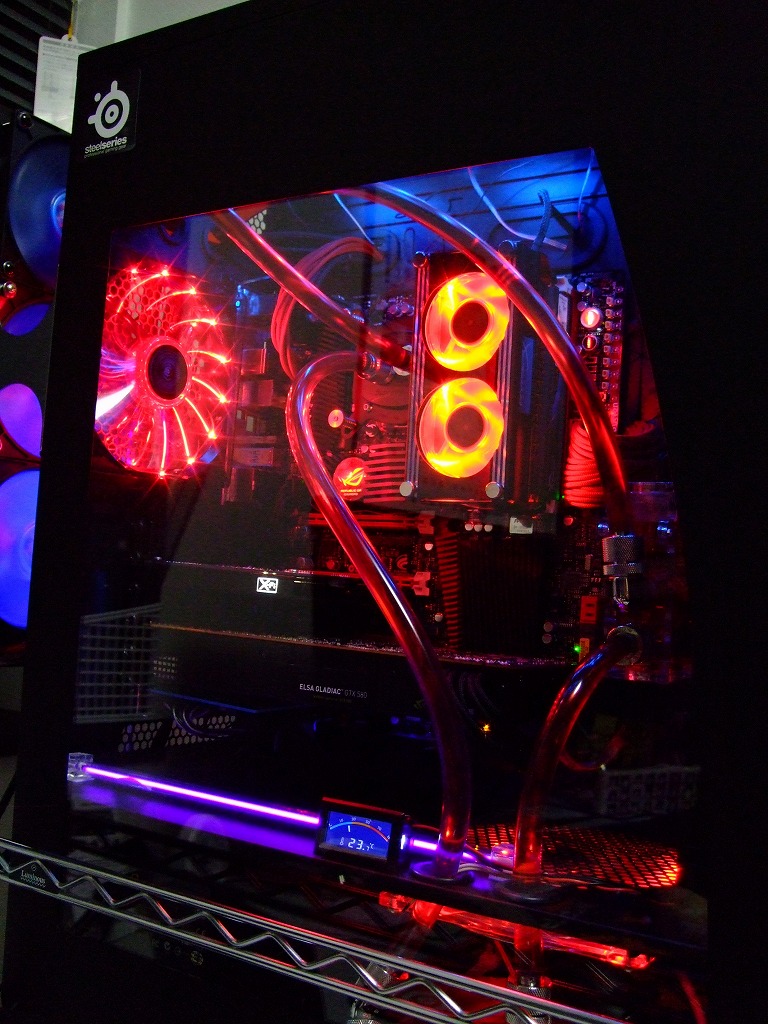

    ・アクリルパネルを閉めました!
     ショーウィンドーみたいに見えるっ。キレイです。

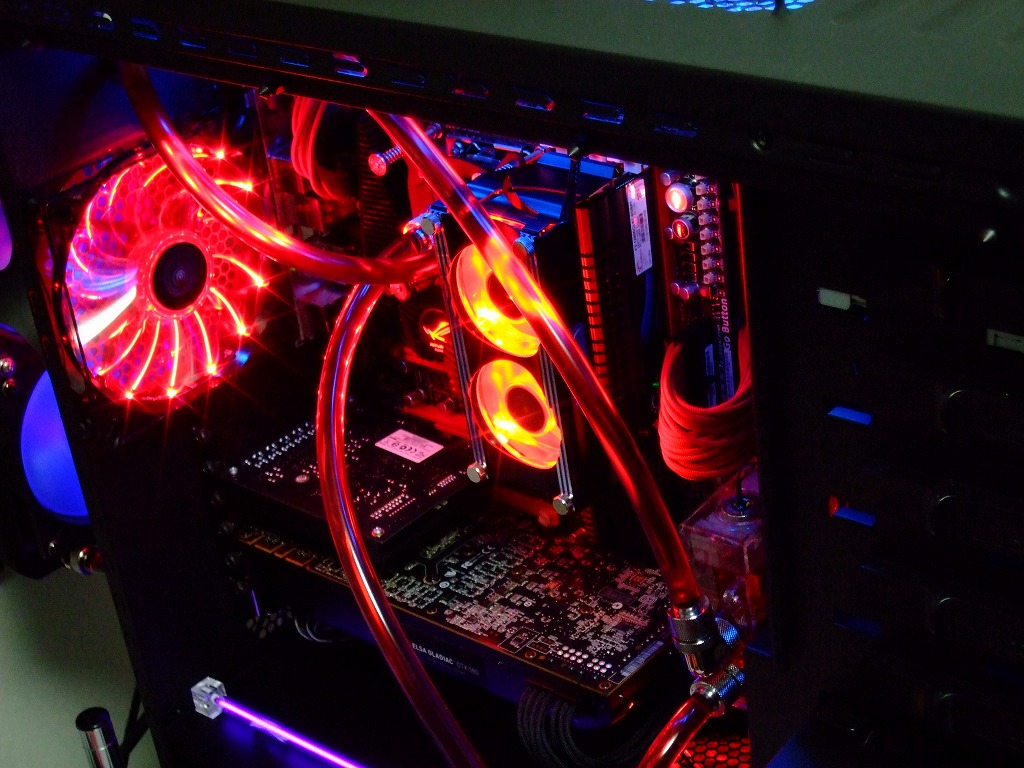

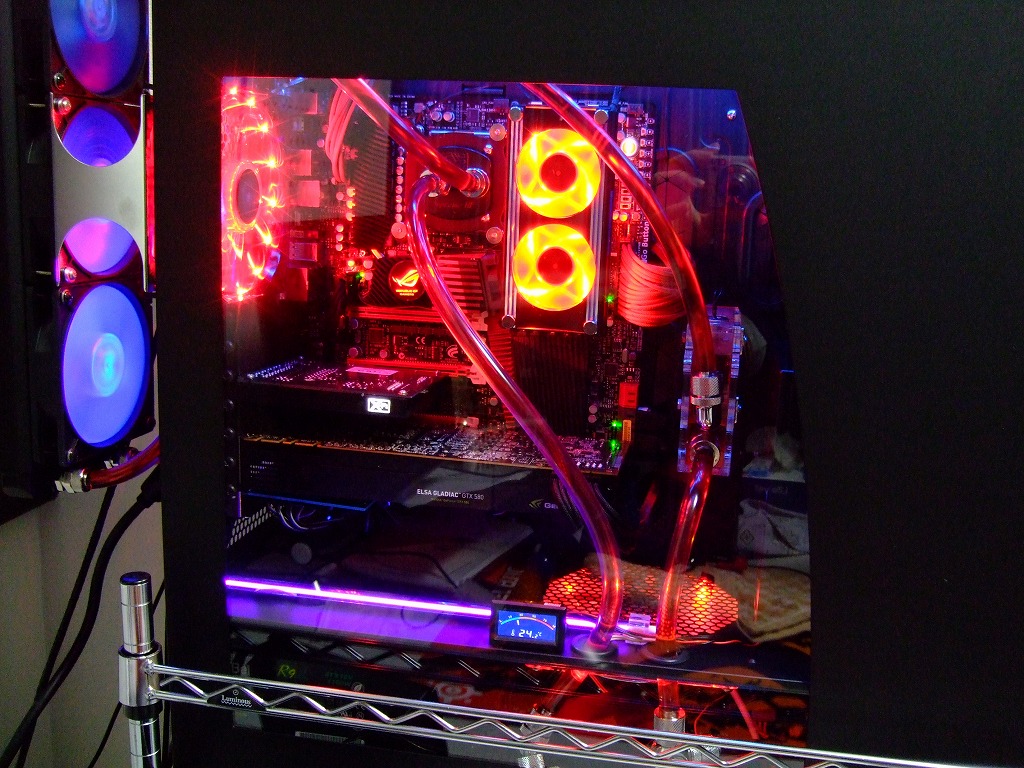

    ・すきな角度から
     上のLEDも赤くしようとしましたが、青のままでもありですね。
     赤くするとどうなるのかな?

    ・アクリル越しのほうが 深みが増して見えます

    ・少し鏡のように移り込ませてみました

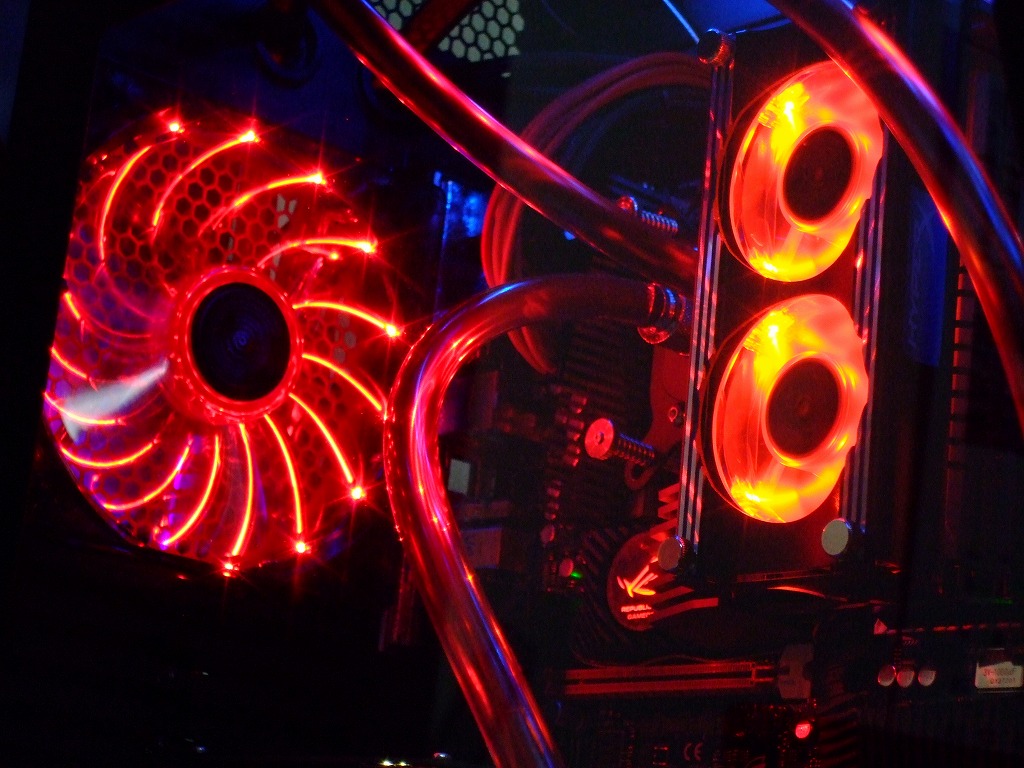

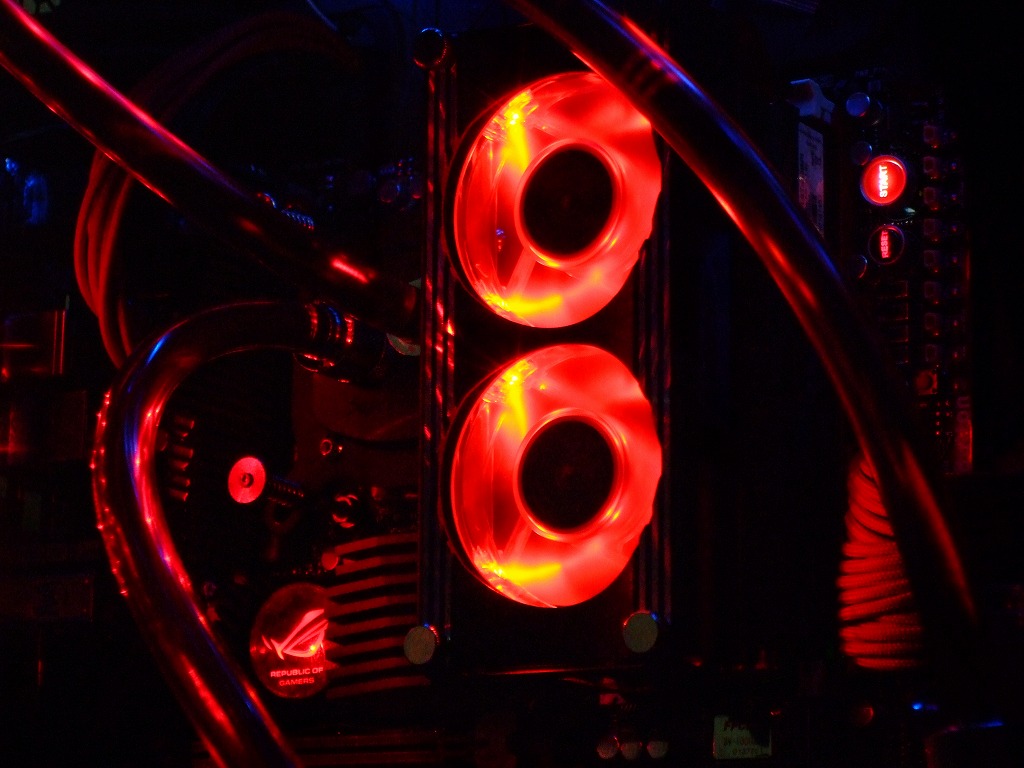

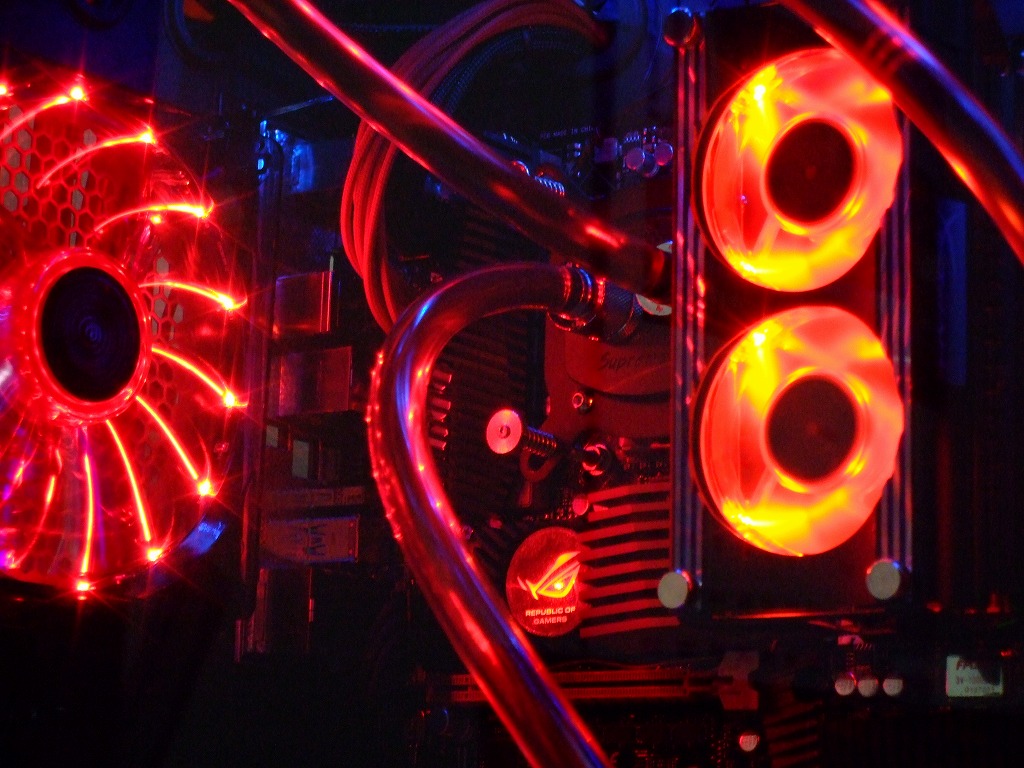

    ・アポリッシュと、LEDを交換したメモリクーラー
     この絵は良いかもしれない

    ・好きな角度で撮影したら、たまたまROG君の目が光りました^^

    ・すごくキレイ♪ 交換してよかったー^^

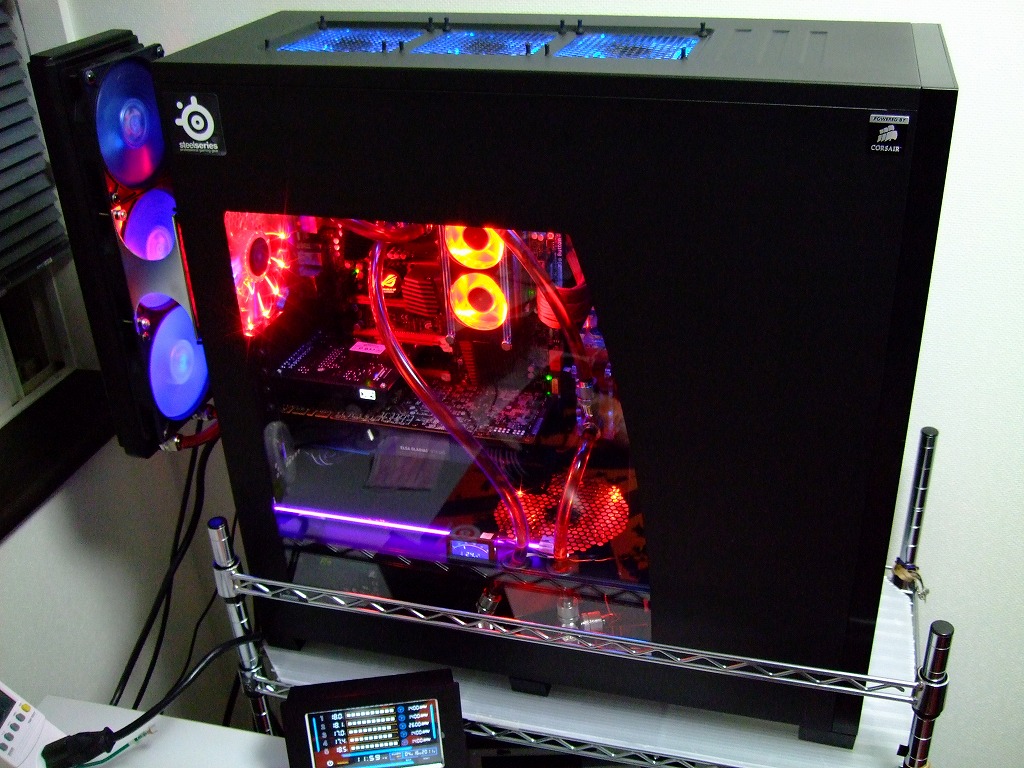

    ・全体像!


    ここで、部屋の電気を消してみます。

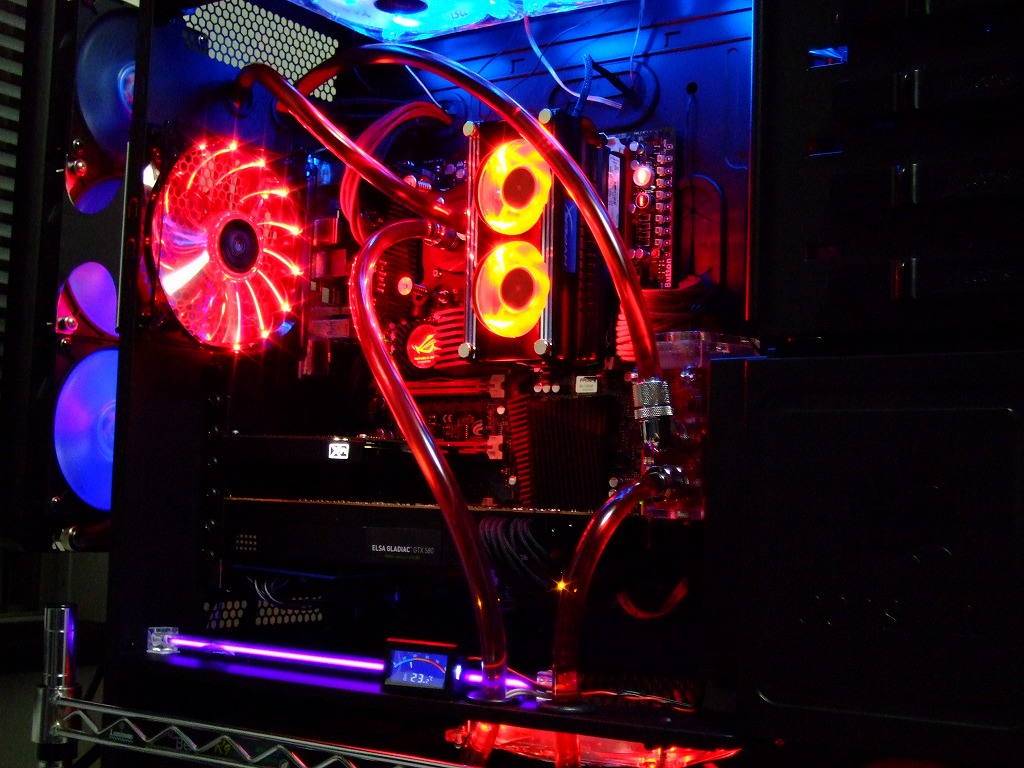

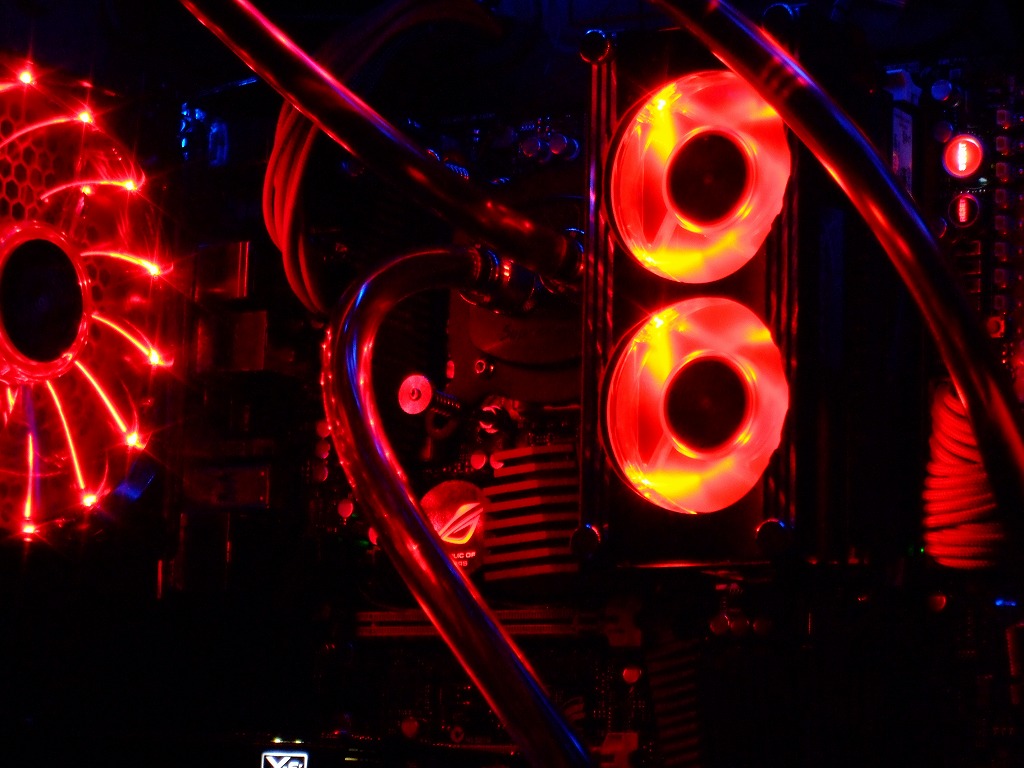

    ・PCが発するLEDの明かりのみです
     ホースがぬる〜って溶けそうです。
     より際立ちますねぇ

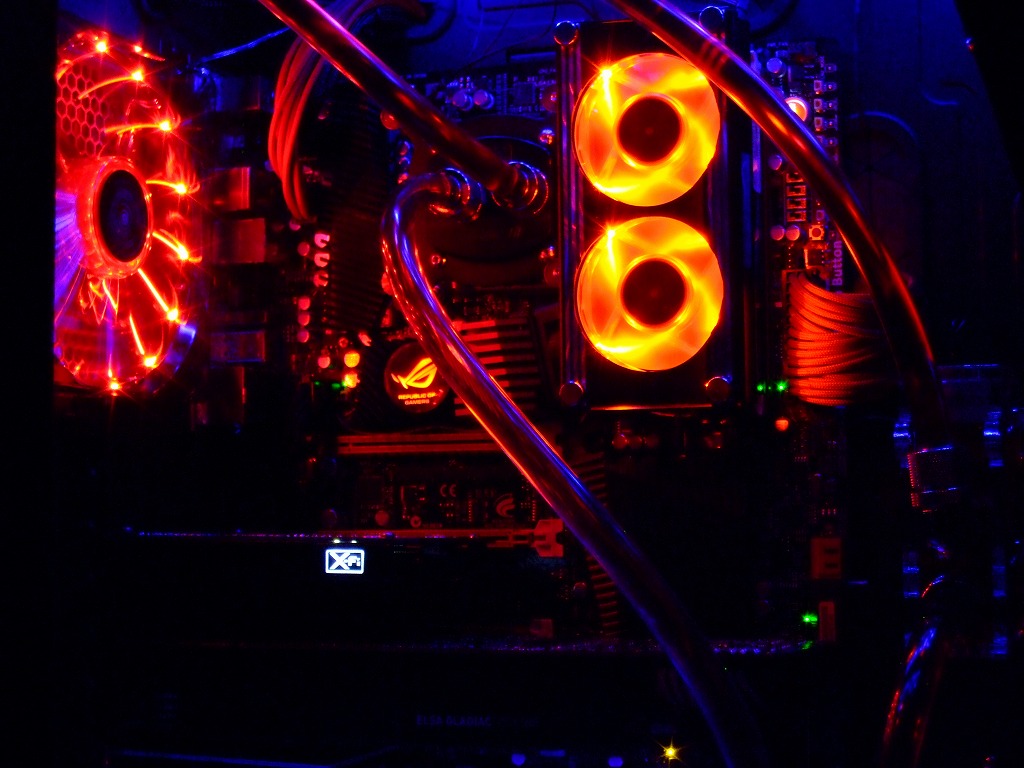

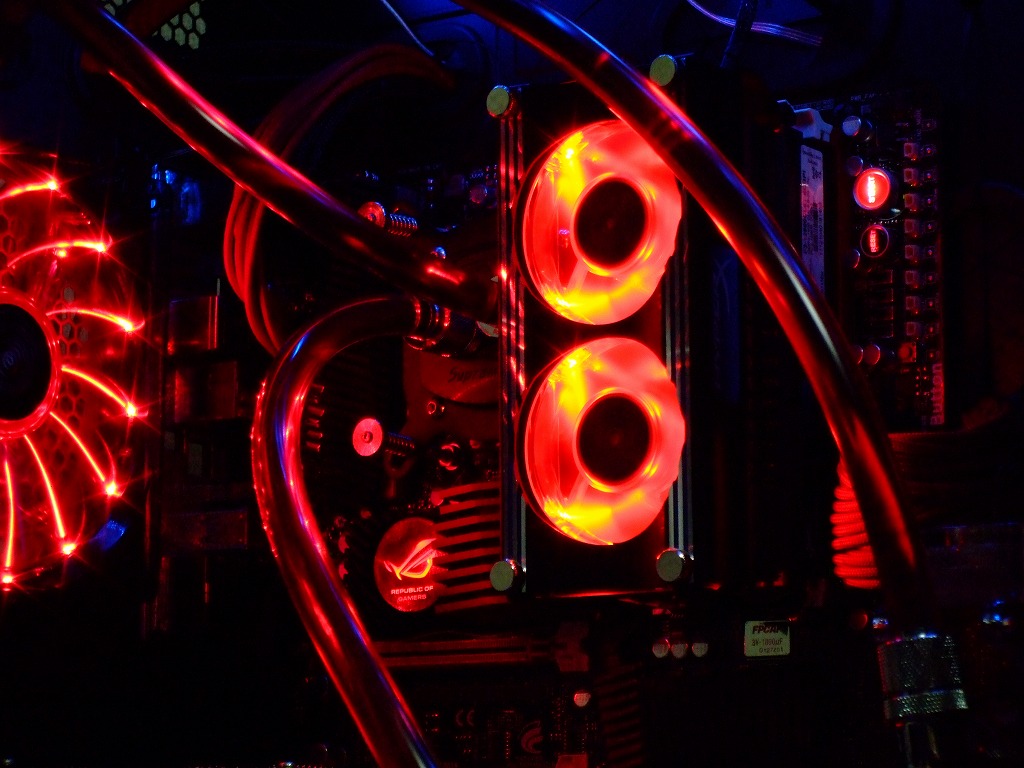

    ・LEDがよく見えます
     この絵が撮影した中で一番かもしれません。

    ・アポもすごい

    ・そして、部屋の電気点灯です

    今回はここまでの追加です。

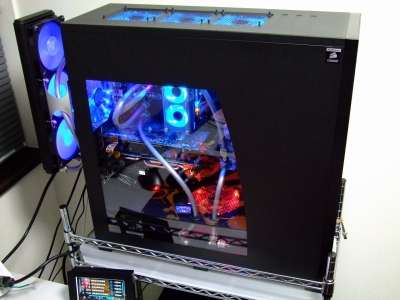

    ▼2011年2月11日に撮影したPCです

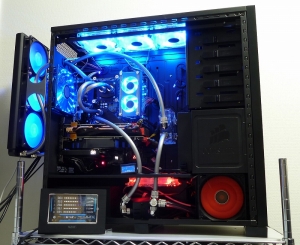

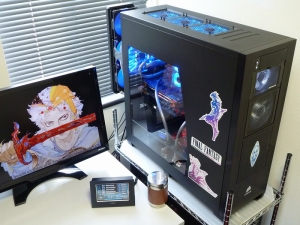

    ▼この下の2枚は、「P-1グランプリ」(2010年11月)に出展したときの写真です
     本家サイト「P-1グランプリ!」、小生は「投票番号:59」でした。

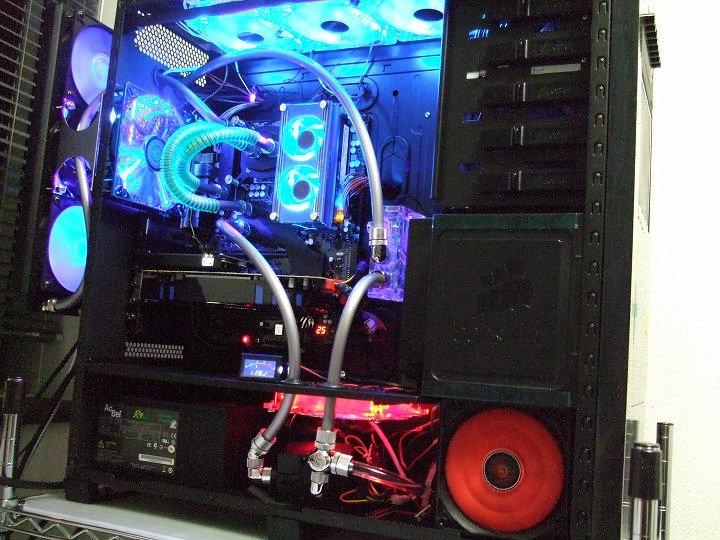

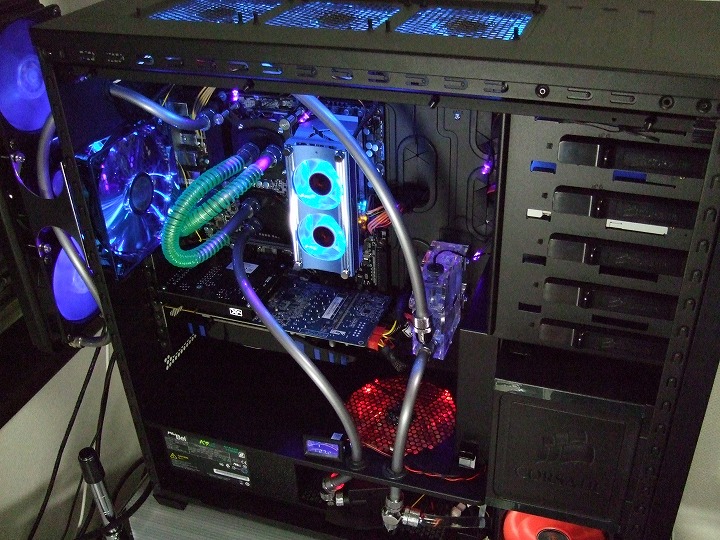

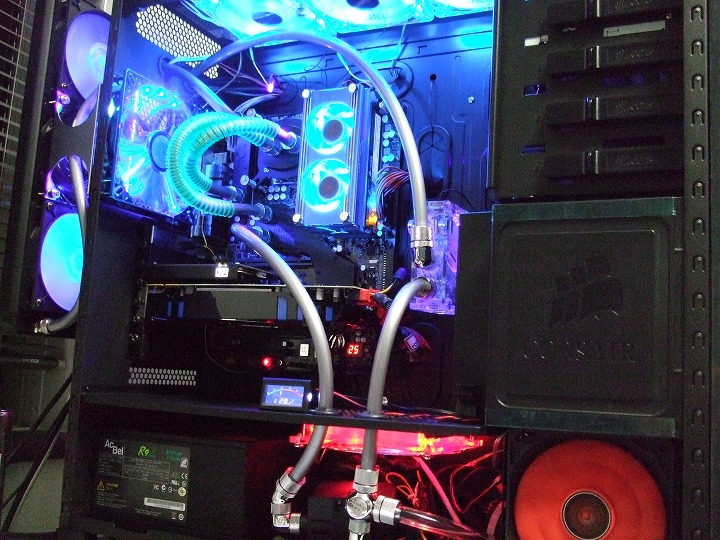

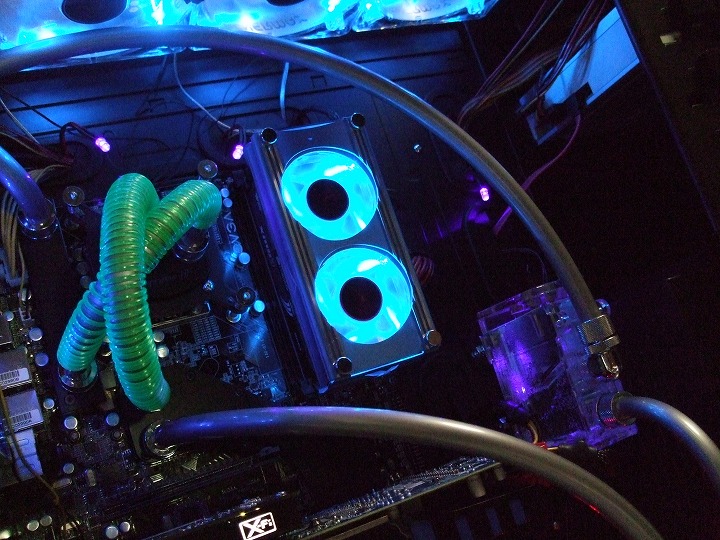

    ▼2010年10月 リザーバとチューブを交換した後です
     リザーバ:Swiftech MCRES-MICRO Rev2
     チューブ:KOOLANCE HOS-10SL (ID3/8 OD1/2 シルバーカラー)

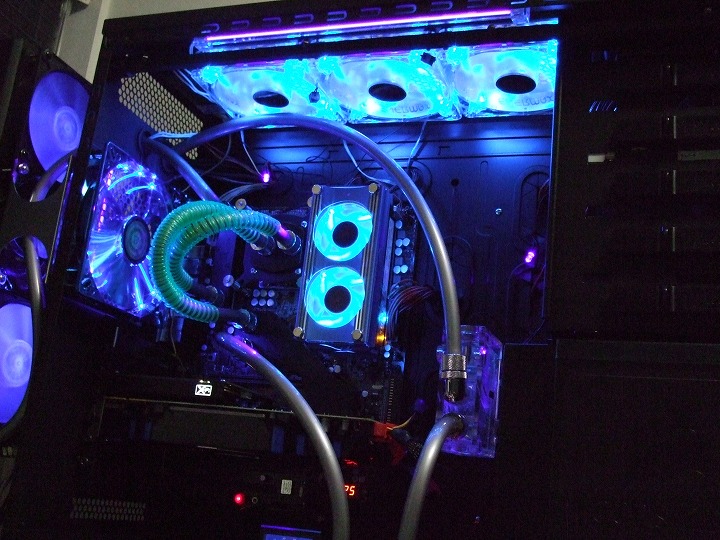

    ・暗いほうが雰囲気が出ます
     カッコよかとです。

    ・チューブからメカニカルな印象を受けます
     チューブだけでこんなに印象が変わるとは、チューブといえども奥深し。

    ・めちゃめちゃキレイです


    ・この角度だと上に貼り付けたVIZO の「CCFL-UV」UV紫外線ライトが良く見えます

    ・CPUは26℃、水温は28.7℃です

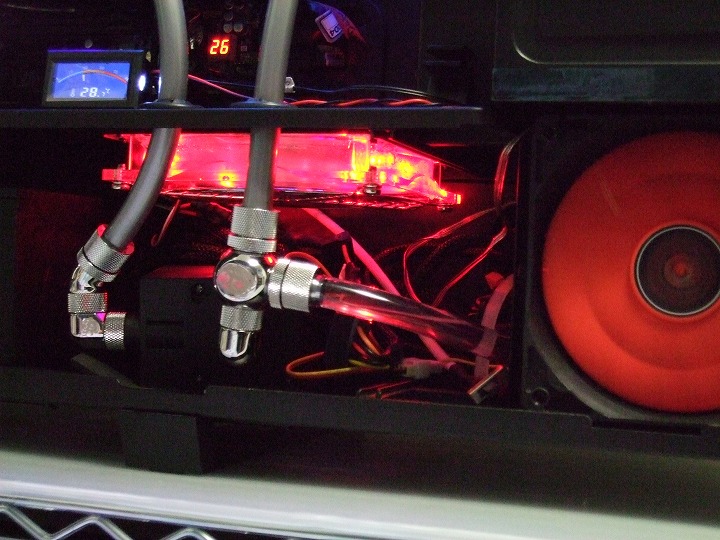

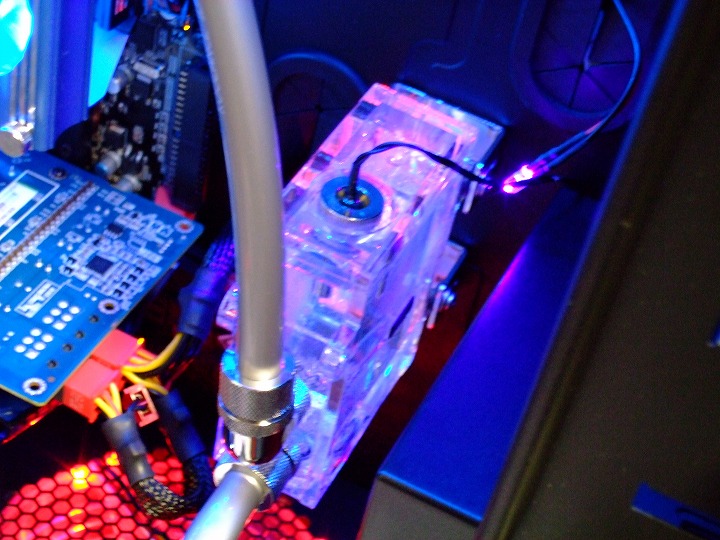

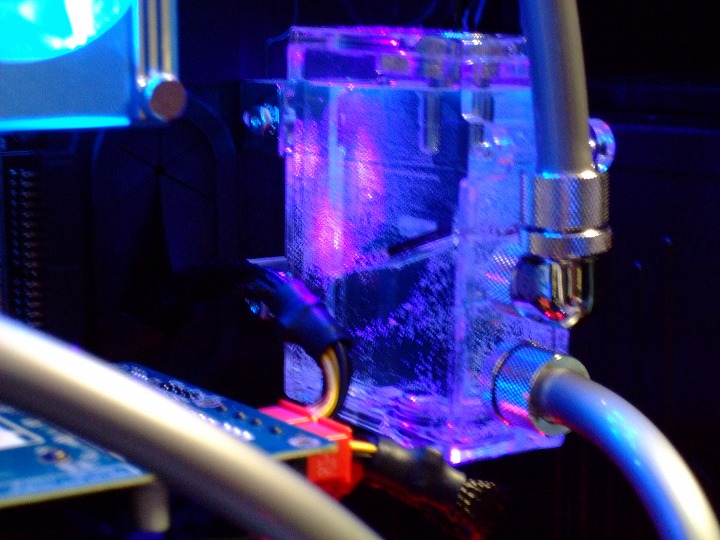

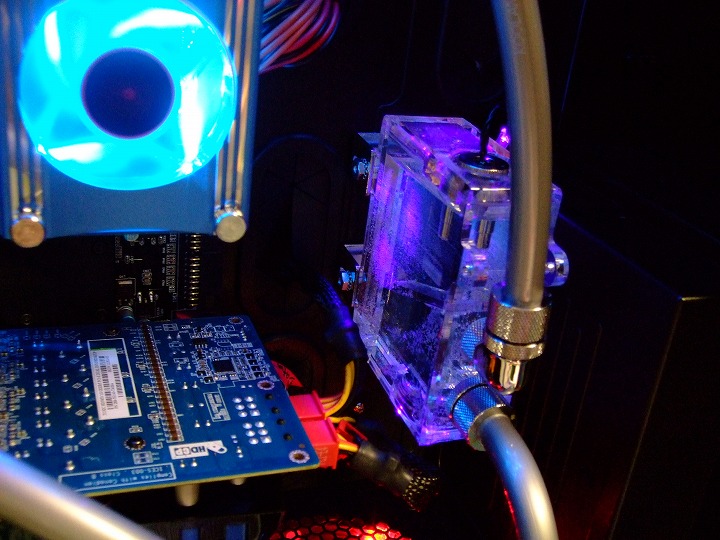

    ・せっかくリザーバを交換したので、リザーバのアップです



    デジカメにて撮影した写真を「kakuさんのブログ☆自作PC画像掲示板」に掲載させていただきました。「ハイエンドよりも一つ下」です
     「本格水冷はじめました 番外編(水冷PCをデジカメで撮ってみた)」も合わせて、どうぞ!

    ・んんー、気持ちいいです

    ・壁紙にしようかな

    ・斜め上からです




    ・さらによって寄って夜景モードでの撮影

    ・チューブが幻想的にクリアで品があります

    ・リザーバにUVライトが当たっています
     稲妻みたいなのが起こっています。
     こんな風に撮れるのですね。神秘的だぁ。

    ・シャッタースピードを遅くして撮ってみました
     トップ排気:ENERMAX EVEREST UCEV12 ×3 やら、チューブやら、
     水アメのように溶けちゃいそうです。

    ・ぬるーって感じです
     すばらしい。

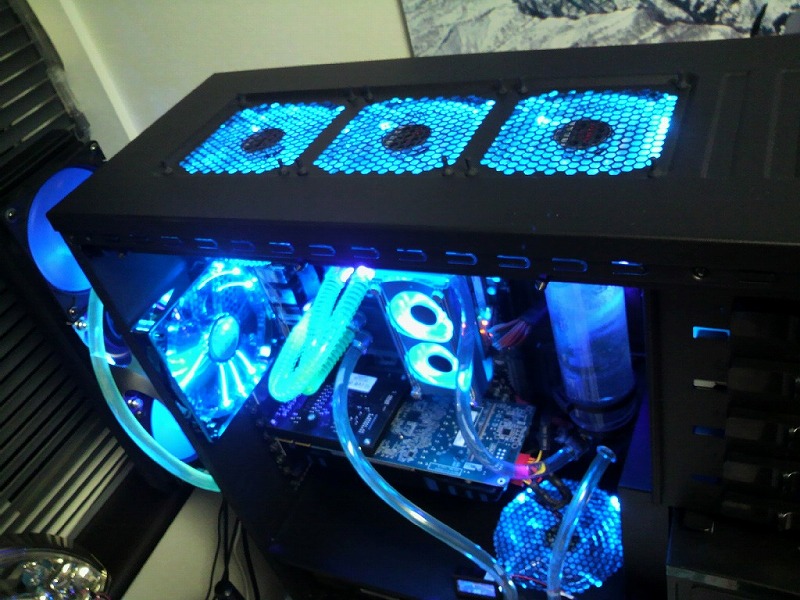

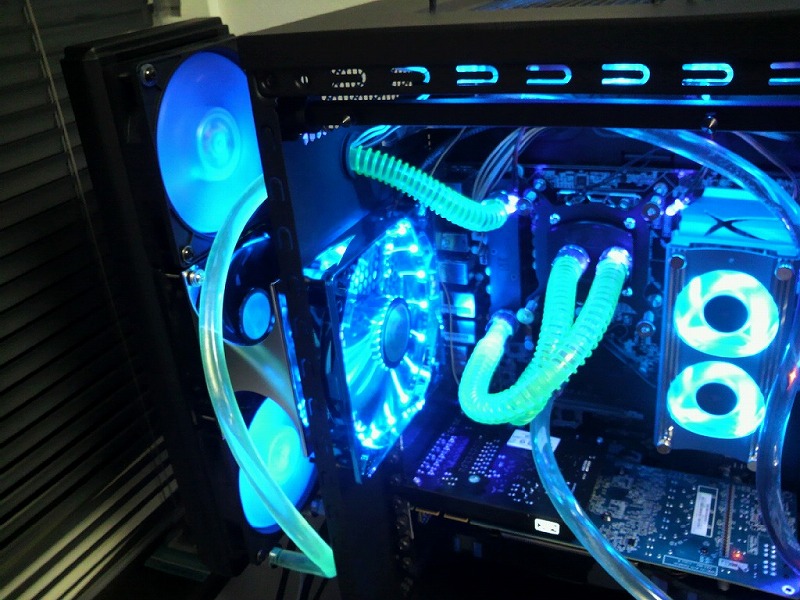

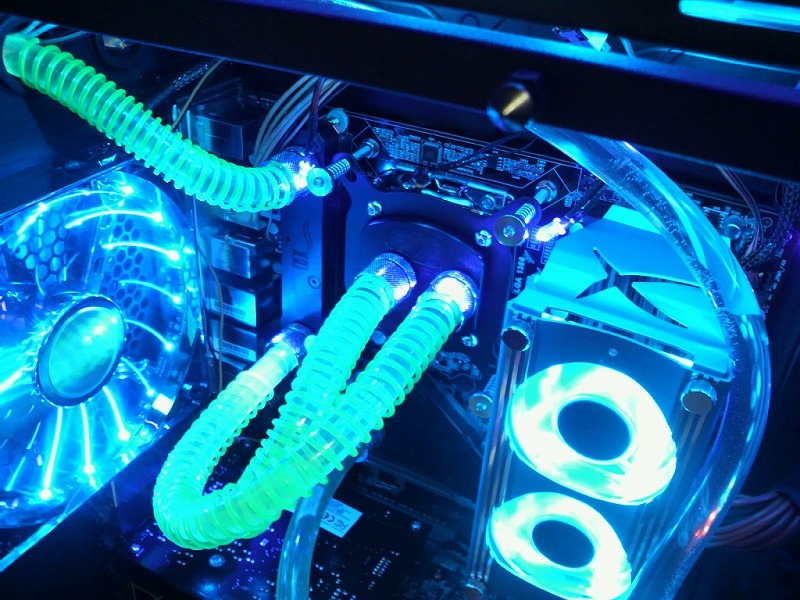

    ▼初期の頃の水冷PCです 2010年8月





    随時更新中!
    ではでは、またです。
