    PCケース トップ排気ファン「EVEREST UCEV12」LED交換♪

    おはようございます
    kaiten-sushiです。

    昨日から、あめふりですねぇ。

    「あめふり」
     ♪あめあめ ふれふれ かあさんが
     じゃのめで おむかい うれしいな
     ピッチピッチ チャップチャップランランラン♪

    梅雨を嫌う人も多いと思いますが、農家には恵みの雨。
    雨が降らなかったら、米をはじめとする作物が不作になります。
    (農家ではないから関係ない。と思われている方、第1次産業の農業が破たんすると、日本全体の景気にも影響してきます)
    日本は世界にはない四季があるおかけで、豊かでおいしい作物が採れるんです。
    なもんで梅雨は必要不可欠なんですね。(by 実家が農家な小生です)

    ・・・では、先ほどの記事の続きも兼ねて。
    (先ほどの記事「電源分岐用ステーション「X-Station Power-Extension II」着弾!」)

    メインPCのスリーブ化作業を進めていたところ、紫色のスリーブの在庫が切れてしまいました (^^ゞ

    一瞬、黒のスリーブを代用すれば良いかな?なんて思いましたが、
    メインPCなので妥協はしたくなかったんですよね。 即、追加発注いたしました。

    ということで スリーブ化は数日 お休みで、
    今日はもういっちょ、PCのトップ排気を担っている PCファンのLED交換をやってみたいと思います。(下のやりたいことリストでいう「5.PCケース 上部の排気ファンのLED交換」です)

     ・トップ排気:ENERMAX EVEREST UCEV12 ×3


    参考までに、メインPCのやりたいことリストはこんな感じでした。
    ・以前の記事:「メインPC Corsair Obsidian 800D mod化 開始!

     1. 電源のスリーブ化
       以前の記事「本格スリーブはじめました その3「24ピンATX、8ピンEPS x2」」途中です。

     2. ケーブルマネジメント
       以前の記事「電源分岐用ステーション「X-Station Power-Extension II」着弾!

     3. サイドパネル ファングリル化

     4. VGAの水冷化

     5. PCケース 上部の排気ファンのLED交換

    >>続きです


    本日はもう1つ、「5. PCケース 上部の排気ファンのLED交換」を行います。

    このPCファンですが、もともとは青く発光しますが、PCの色に合わせて赤色のLEDに交換したいと思います。

     ・トップ排気:ENERMAX EVEREST UCEV12 ×3



    ▼それでは、LEDの交換作業開始です

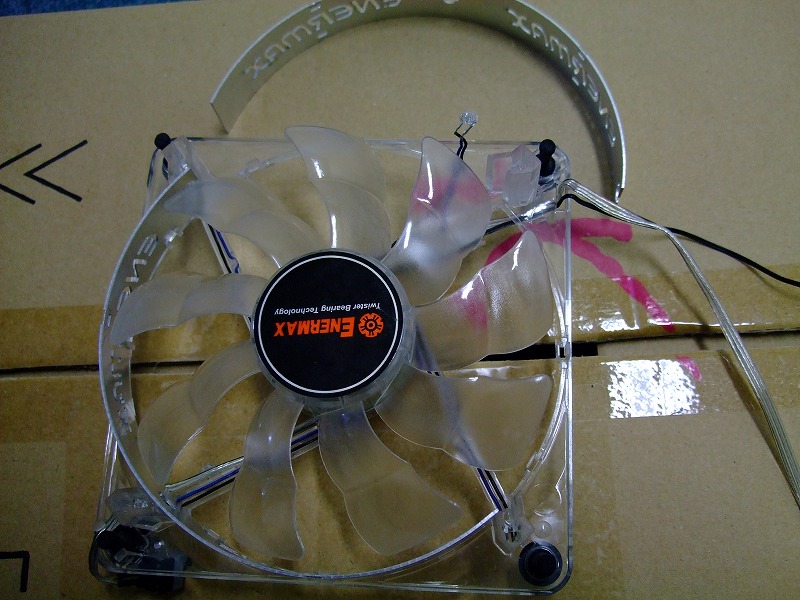

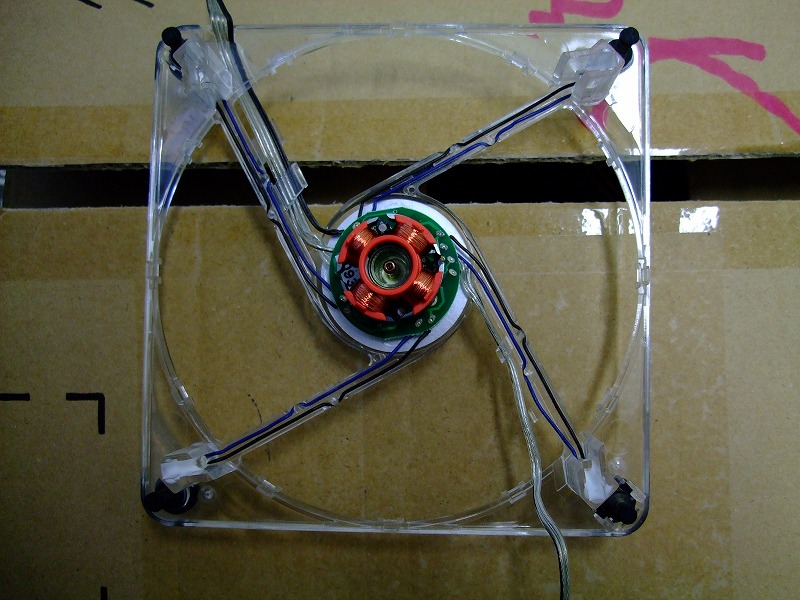

    ・PCファン「ENERMAX EVEREST UCEV12」をバラします
     ENERは分解しやすいです。メンテが楽ですね。

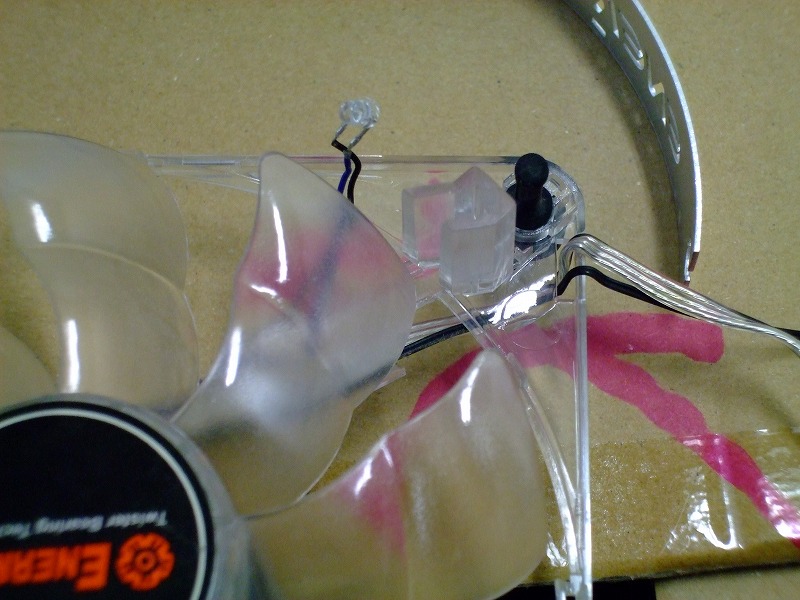

    ・こいつがお目当ての交換対象のLEDです! 3mmです

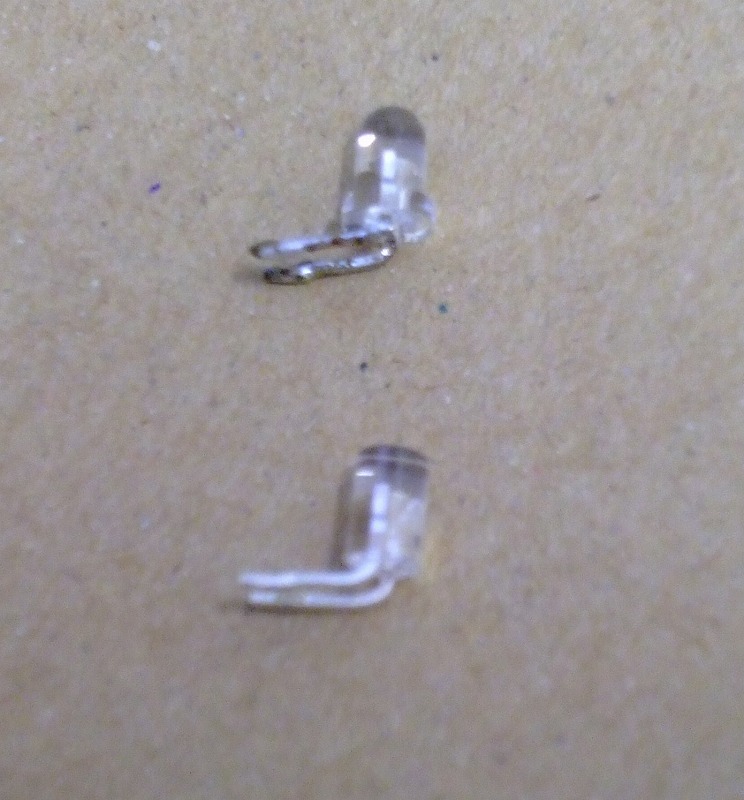

    ・LEDの端子をハンダゴテで溶かして外してみました(ピンボケすんません)
     上が外したもの、下がこれから付けようとしているもの です。
     上の既製品のはLEDの底が出っ張って帽子形をしていますね。そこがPCファンの溝に固定されていたようです。
     下のは円筒形でスラッとしています。このままでは外れてしまいますねぇ。。。
     (交換するLEDは、3mm円筒型赤色LED[0641]です)

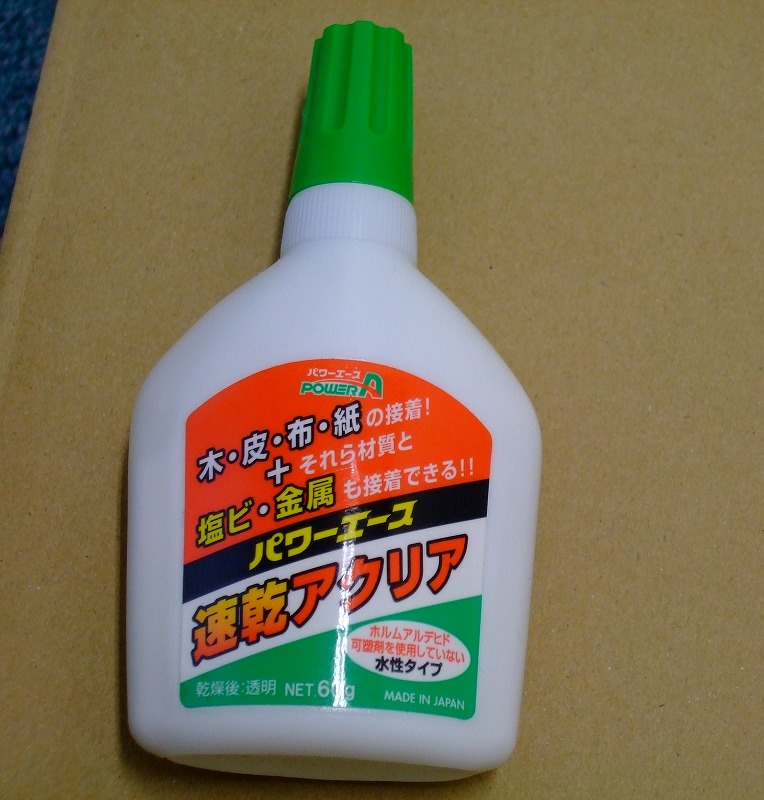

    ・そこで、速乾ボンドの登場 ♪
     このボンド、乾くと無色透明になるんです。なのでLEDを付けたら流し込んで固定しましょう。(小・中学校のころの図画工作で使っていましたよね。あれは本体が黄色でキャップが赤だったかな)

    ・LEDを交換して、上のボンドを流し込みます・・・。
     四つ角の白くなっているところが ボンドを流し込んだ部分です。
     入れすぎるとLEDの正面にボンドがかぶさって光が弱くなってしまいます。
     そっとね。|・ω・`)ノ゙⌒○

    そうこうして、交換作業を進めます。

    1つのファンに4つのLED。
    「ENERMAX EVEREST UCEV12」×3 ですから、12個のLED交換です。
    内職の世界です。

    ・・・2時間後、交換作業 終了!

    ・LEDを交換しました^^
     やった━━━( ´∀`)
     左が交換後、右が交換前の姿です。
     思ったような効果が得られて満足です♪
    (既製品と、エルパラで購入した今回のLEDはプラス・マイナスが逆でした

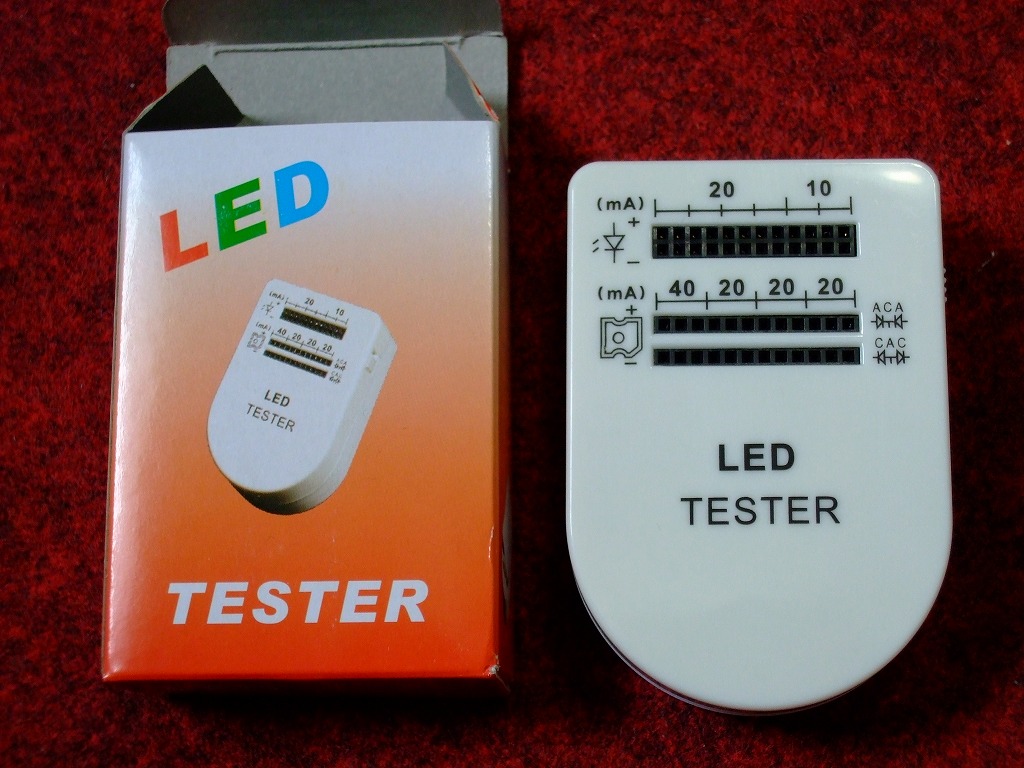

    ・LEDテスターでチェックしても逆・・・
     よくわかりません
     DSCF4615.jpg )

    ・・・

    ここで、動作確認も含めて「電源分岐ステーション」につないでみます。
    (先ほどの記事「電源分岐用ステーション「X-Station Power-Extension II」着弾!」の続きです)

    ▼LEDを交換しましたので 動作確認を行います

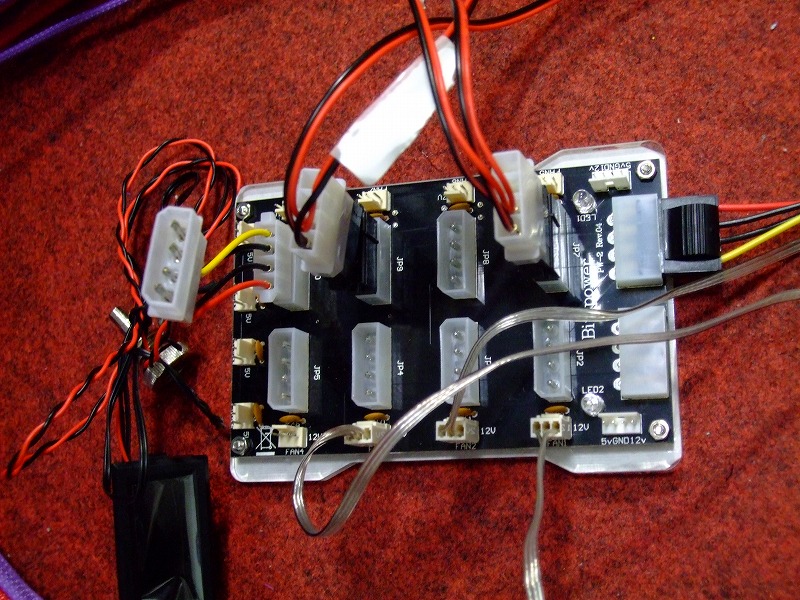

    ・電源分岐ステーションに、コネクタをつなぎます
     - 下のコネクタ 3つ(12v)に、PCファン「ENERMAX EVEREST UCEV12」×3をつなぎます。
     - 左上のペリフェラル4ピンには、水冷水温計と、UV発光LED(LED 5mm TWIN ULTRA UV (紫外線LED) )をつなぎます。
     (LEDだけであれば5Vで足りますので「UV発光LED」は加工してペリ4から3ピンに替えようと思います)
     - 給電は、右上の黒いペリフェラル4ピンから行います。このケーブルは自作しました(^^
     (さらにペリフェラル4ピンをもう1つと、フロッピー用電源を2つ差せばさらに電源容量が上がります)

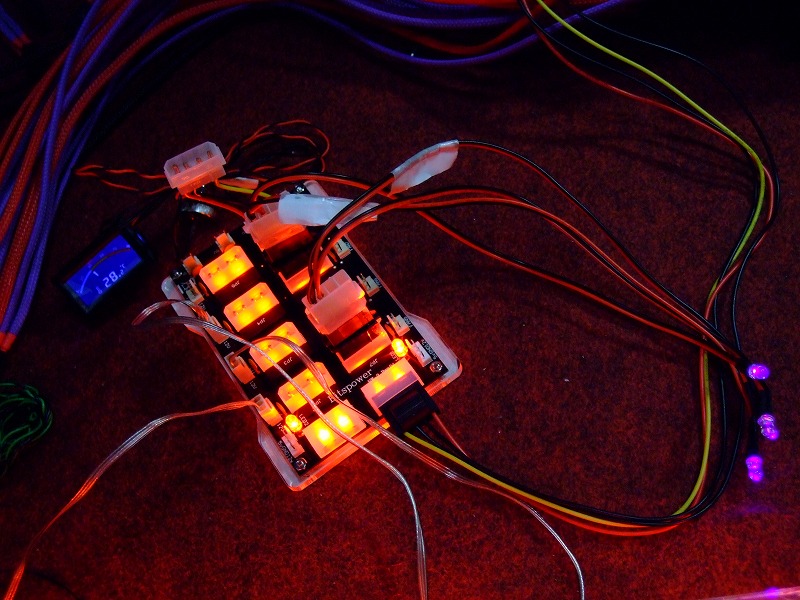

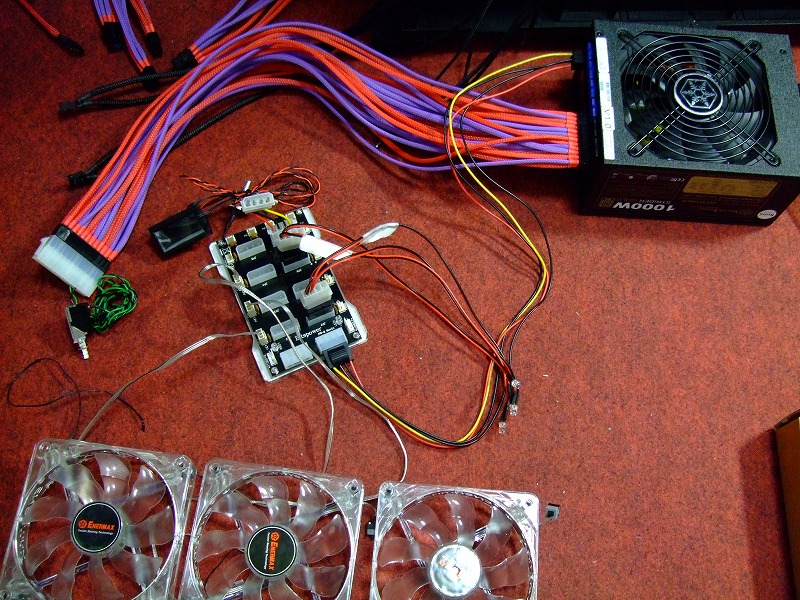

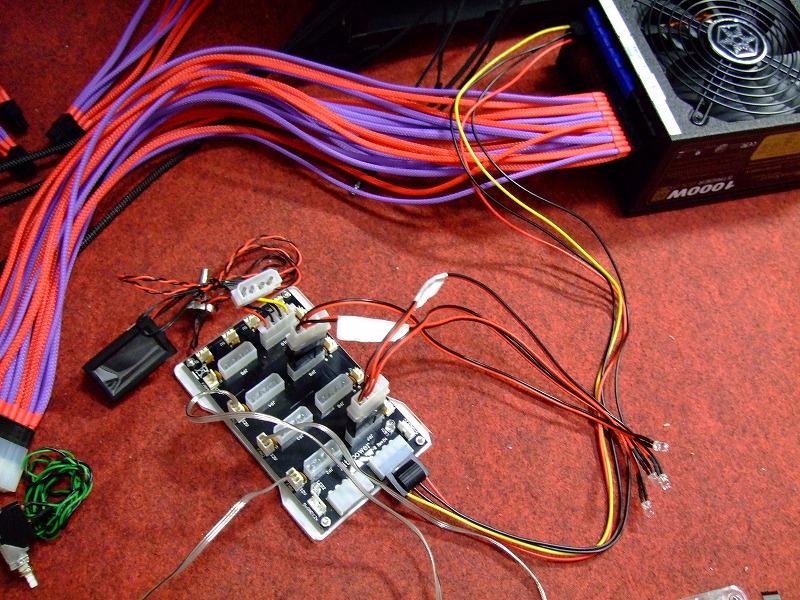

    ・動作チェックの全体像はこんなイメージになります↓
     - 電源ユニット「SilverStone STRIDER PLUS GOLD 1000W SST-ST1000-G」には、スリーブ化した「24ピンATX」と、加工した「ペリフェラル4ピン」(自作ケーブル)の2つのみをつなぎ、ここから給電します。
     - このままではスイッチが入りませんので、「24ピンATX」には検証スイッチの「アイネックス ATX電源検証ボード KM-02B」をつなぎます。

     ・検証スイッチ

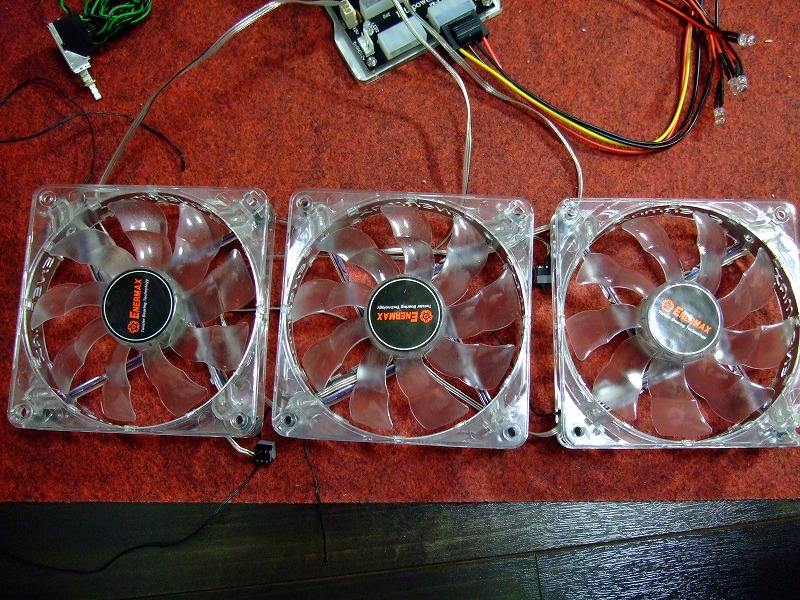

    ・動作確認の準備OKです

    ・交換したLEDも光ってちょうだいね

    それでは、電源を投入してみましょう。

    かなりの緊張です。

    だって、スリーブ化のケーブル順が間違っていなかったか? LEDがしっかり発光するか? 電源分岐ステーションに初期不良がないか? を初めて 一斉にテストするんですもの。
    躊躇していてもはじまりません。

    ・・では、いきます。

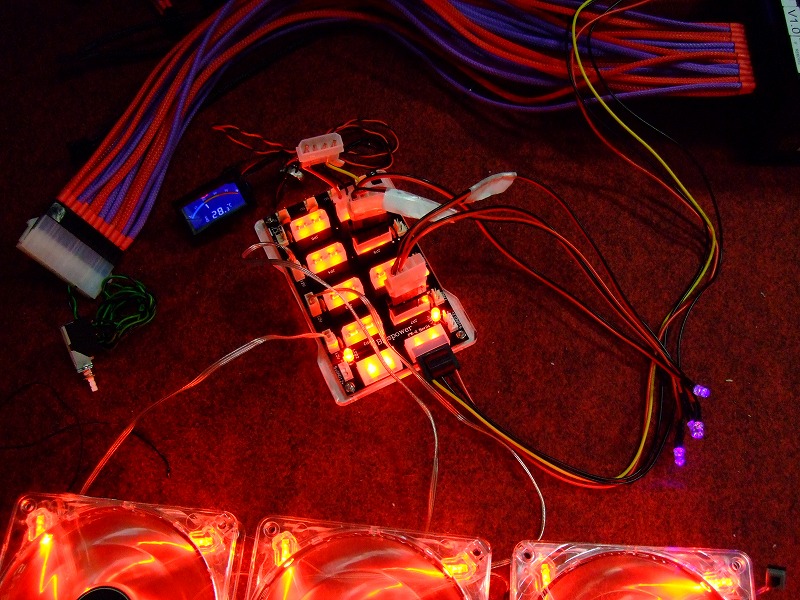

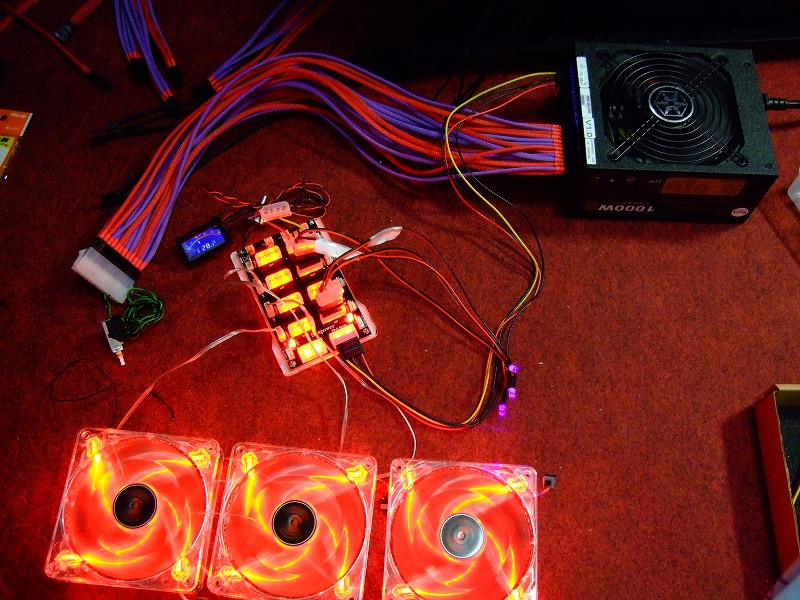

    電源おーん!!
     キタ━━━( ´∀`)

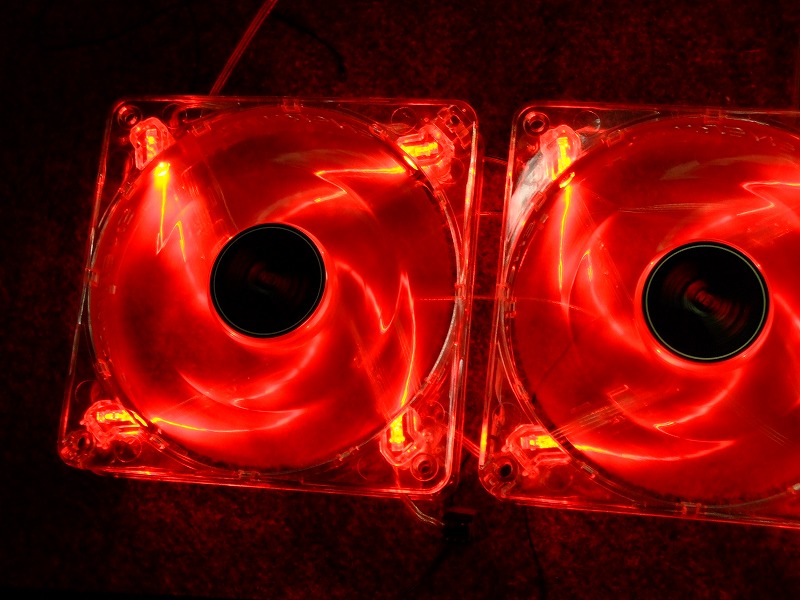

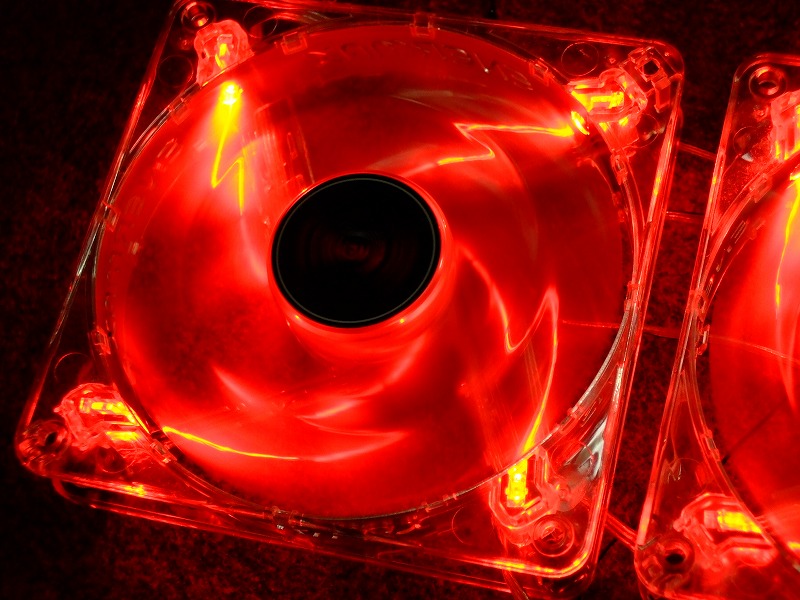

     光っとる! 不安も微塵も感じさせない光りっぷりです。

    ・ボンドも上手く溶けてくっついて透明になりました♪

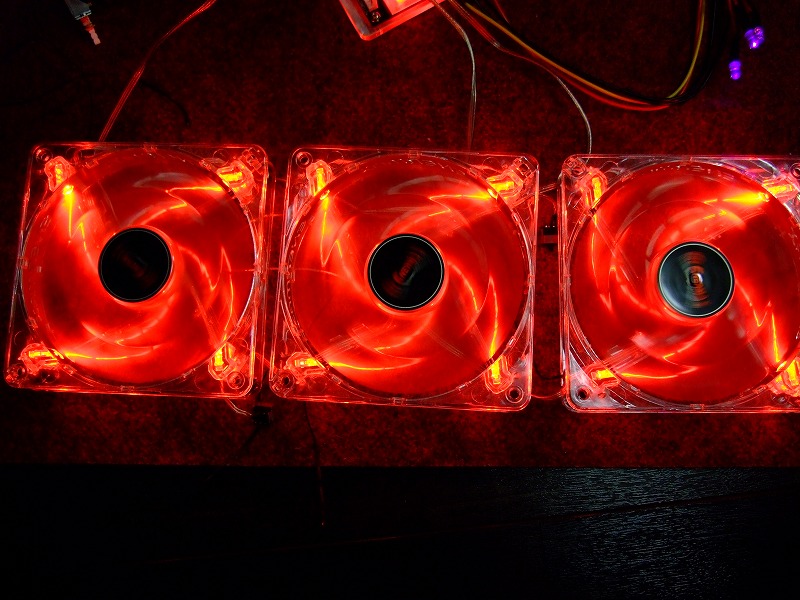

    ・LEDの角度を調整してよかったぁ。光が稲妻のように飛びますヽ(゚∀。)

    ・電源分岐ステーション「Bitspower X-Station Power-Extension II - Male Version - Red」も光りますよー

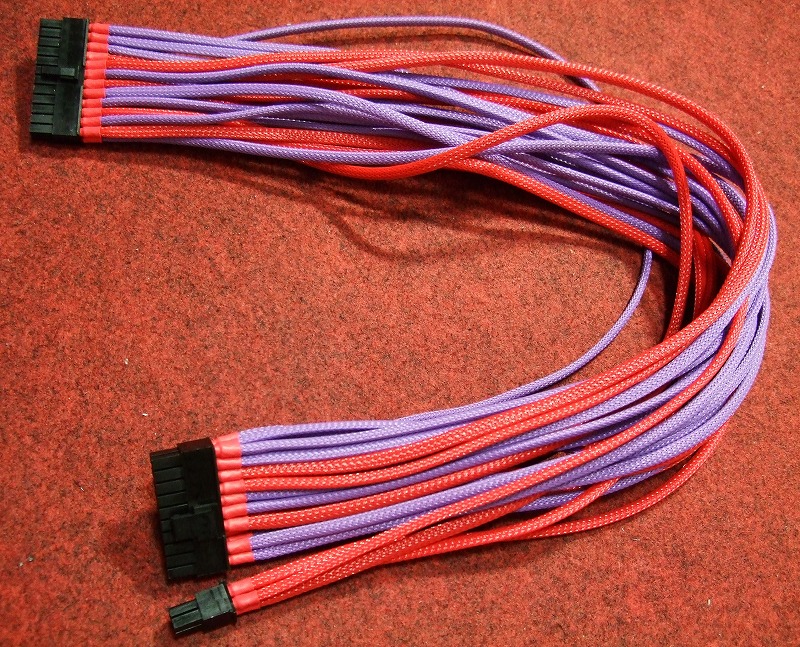

    ・スリーブの紫とUV色がマッチしています
     スリーブに紫色(VIOLET)を入れたのは、UV発光LED(LED 5mm TWIN ULTRA UV (紫外線LED) )と発色を合わせたかったからです。
     右下のUV発光LEDと、スリーブの紫の配色をはじめて確認しましたが、思惑どおりになりました♪ やってよかったー
     あとは、PCケースのどこにUV発光LEDを仕込ませるかですね。また計画を立てねば。

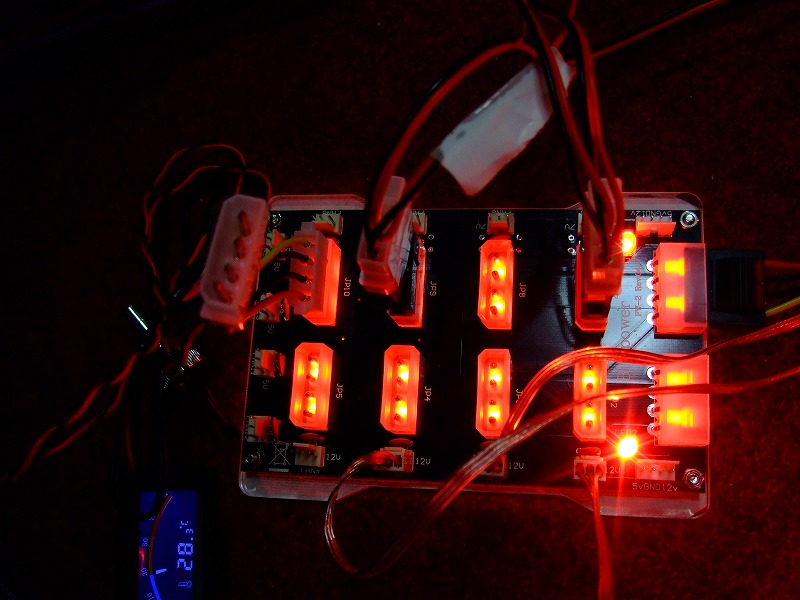

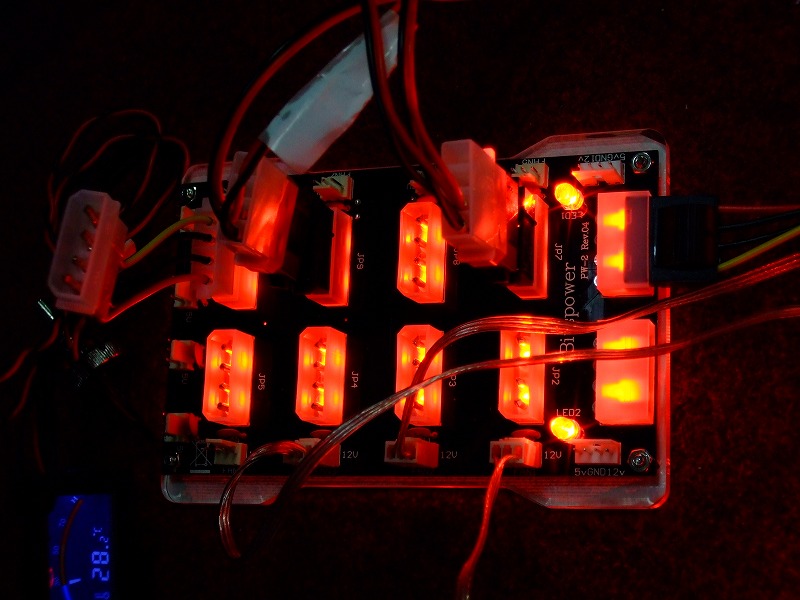

    ・電源分岐ステーション、イイ感じに発光しております!
     さすがBitspowerやりまする。

    ・ペリフェラル4ピンの一個一個にLEDが仕込んであります

    ・水温計も問題ないようですね
     こちらもペリ4から 3ピンに加工しようかな。

    電源もしっかり通電しておりました。あ
    ぁー、スリーブ化って通電してはじめてほっとする。でもこれが快感♪

    ・・・

    よしよしっ!

    だんだんと仕上がってまいりました。
     ・これで「5. PCケース 上部の排気ファンのLED交換」も完了です!

    次回は、スリーブ化の続きと仕上げです。

    ではでは、またです。(・∀)ノ
