    本格水冷はじめました その15:メインPC「借り組み」「シャットオフバルブの使い方」

    おはようございます。
    kaiten-sushiです。

    水遊びが楽しい今日この頃です。
    (プールではないですよ、水冷の方です)

    先日は、爆熱の GTX580 を水冷化しまして、やんちゃ君をずいぶんとおとなしい子に更生させたところです(^^ゞ

     → 本日は、水冷パーツの借り組み」と、
      「シャットオフバルブの使い方」をお伝えしたいと思います。

    ※本日は、シャットオフバルブの使い方 必見です!

    ▼参考までに、ただいまのmod化の進捗状況はこのようになっています

     1. 電源のスリーブ化 → 完了 ^^
      ・以前の記事:本格スリーブはじめました その4 メインPC「 全ケーブル」&「電源ケーブル自作」
      ・以前の記事:本格スリーブはじめました その3「24ピンATX、8ピンEPS x2」

     2. ケーブルマネジメント → 完了 ^^
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント♪ 見えない所もキレイにね
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント用の穴あけ♪
      ・以前の記事:電源分岐用ステーション「X-Station Power-Extension II」着弾!

     3. サイドパネル ファングリル追加 → 完了 ^^
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作

     4. VGAの水冷化 → 完了 ^^
      ・以前の記事:本格水冷はじめました その14:メインPC「GTX580 水冷化」
      ・以前の記事:本格水冷はじめました その13 メインPC「VGA水枕(GTX580用)」「シャットオフバルブ」「流量計」着弾!

     5. PCケース 上部の排気ファンのLED交換 → 完了 ^^
      ・以前の記事:PCケース トップ排気ファン「EVEREST UCEV12」LED交換♪

     6. その他 → もうすこしかな 進捗率 60%くらい
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作
      ・以前の記事:「CC800DW Obsidian」ベイ隠しパネル自作

    もう少しですね!
    早く起動させたい(><)

    >>続きです

    さっそく行きましょう。

    ▼水冷パーツの借り組み です

    ・まず、水冷パーツ、フッティング、チューブ、ラジエターを洗浄します
     古いものも、新しいものも全部ね♪

    ・水冷パーツを取りつけて

    ・チューブを必要の長さにカットします

    ・チューブを取り付けて、通水テスト  みたいな順番ですね。

    ・ではでは、リザーバの選定です
     Swiftech MCRES-MICRO Rev2か、Bitspower Water Tank Z-Multi 250 どちらにしようか? 合わせてみたところPCケースの内部スペースに余裕がありませんでしたので、また Swiftech MCRES-MICRO Rev2 でいきます!

    ・リザーバを取り付け、ポンプへチューブを伸ばします
     そしてポンプからVGAへチューブを伸ばします。
     チューブをカットするときは余裕を見てカットして、少しずつ調整していきます。(はじめから短めに切ると悲惨なことになります(--;)

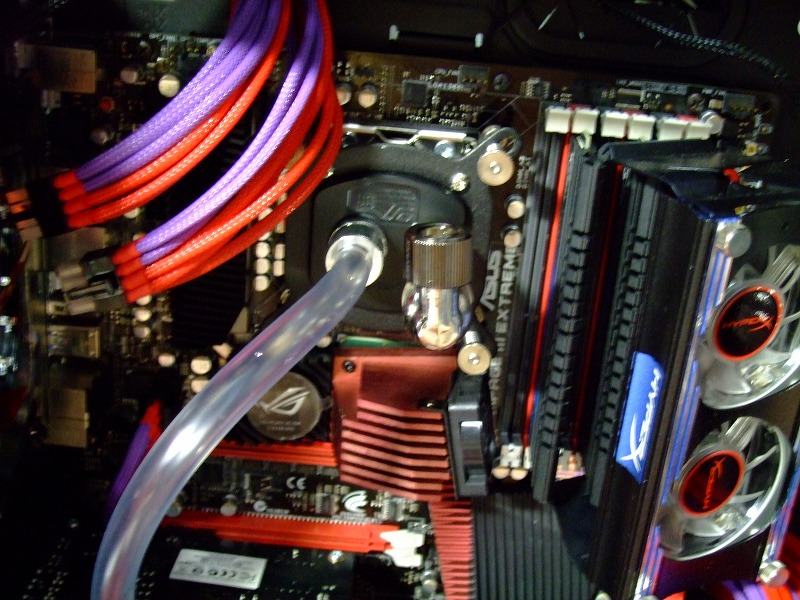

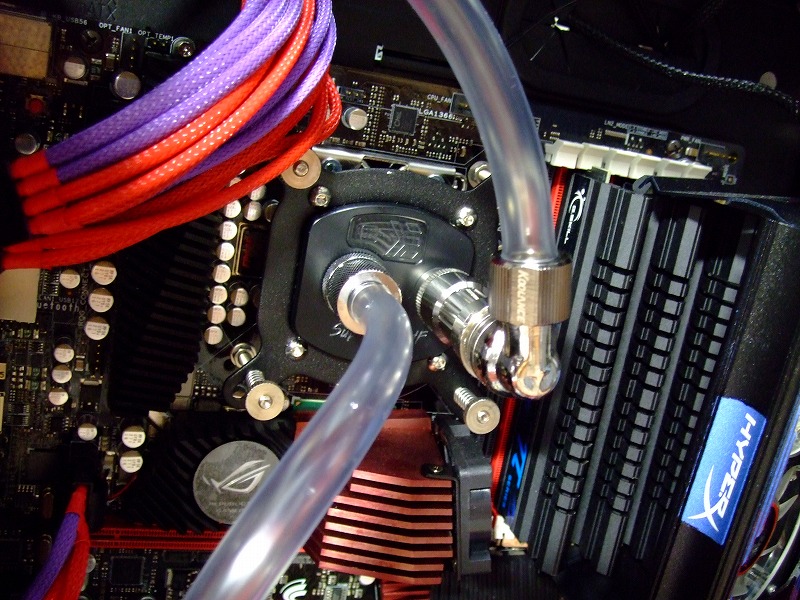

    ・CPUの水枕も取り付けました

    ・CPU 熱伝導グリスは、MX-4を使いました
     伸びるので非常に塗りやすいです^^

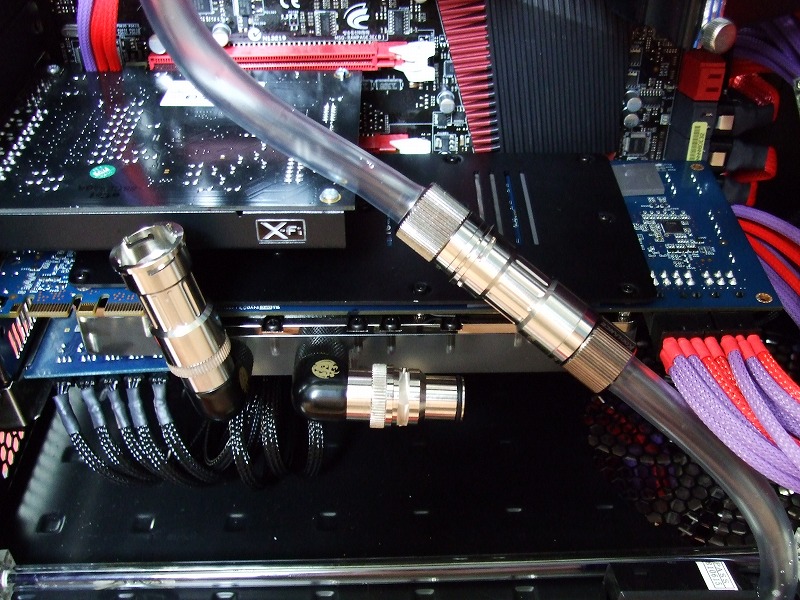

    ・VGAからCPUへチューブを伸ばします
     VGAにはシャットオフバルブを挟んでいますが、この使い方は後述にて。

    ・CPU水枕のOut側もシャットオフバルブを取り付けています

    ・チューブを取り付け、ラジエターまで伸ばします
     しつこいですが、チューブの長さは余裕を持ってカットしましょう。(あとで短くするのは簡単ですから)

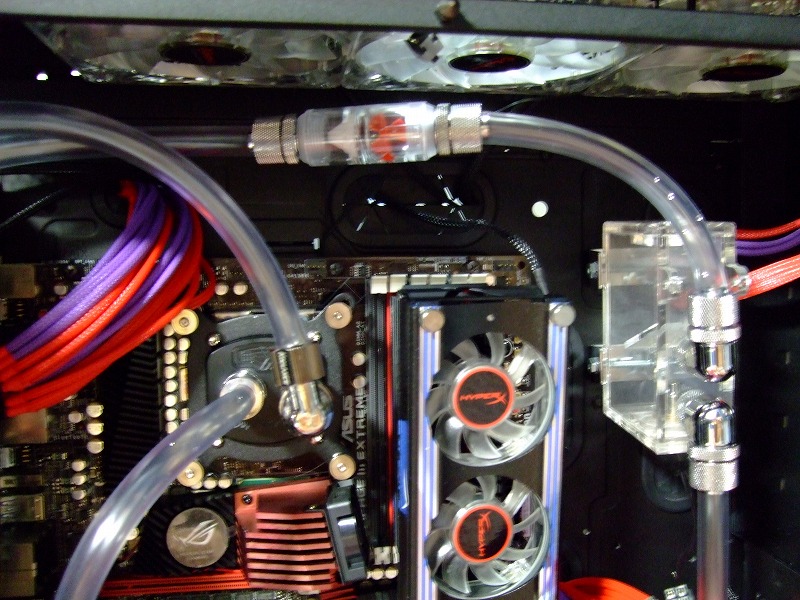

    ・流量計はこの位置にしようかな?
     流量計のIn側が左(フィルタがある方)、Out側が右(赤いインジケータがある方)になります

    ・流量計からリザーバまでチューブを伸ばして、とりあえずチューブの配管作業を終えます
     チューブの長さ調整ですが、ケーブルスリーブを何十本とやっていたため、なんかすごく慣れていました^^

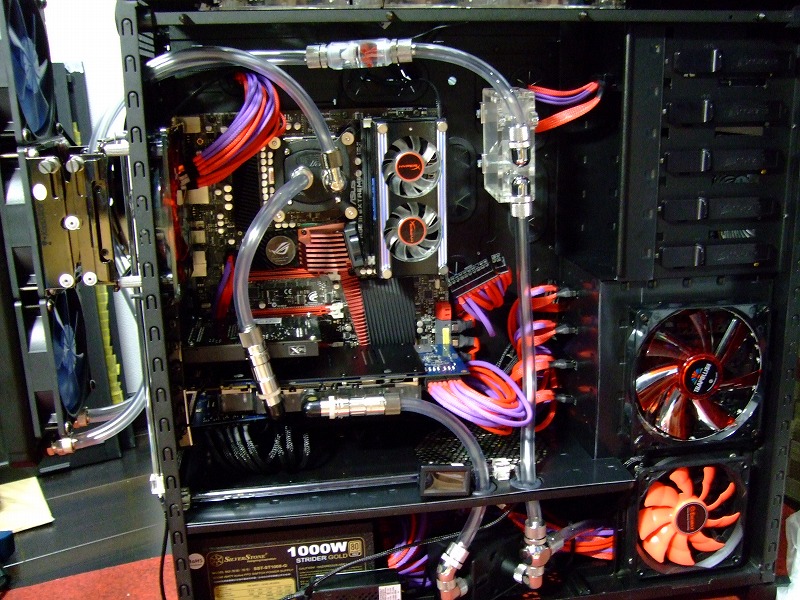

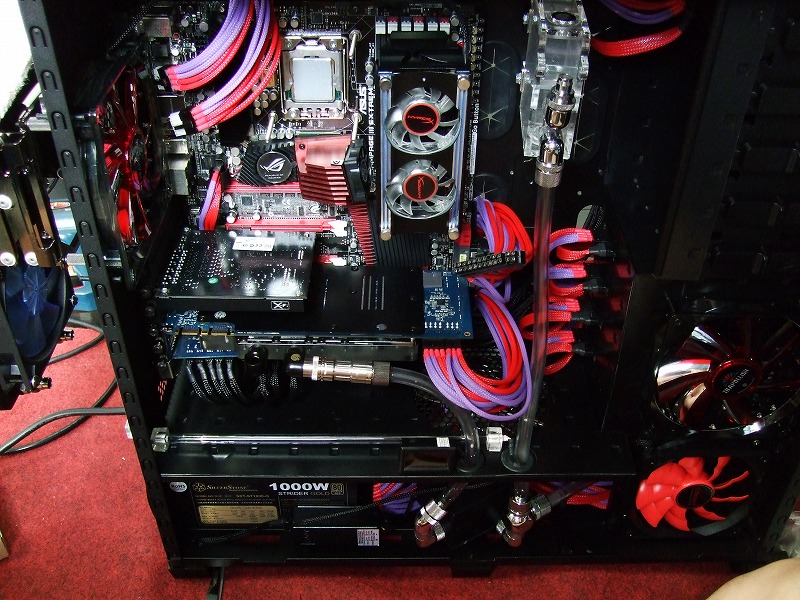

    ・借り組みの全体像はこんな感じ♪

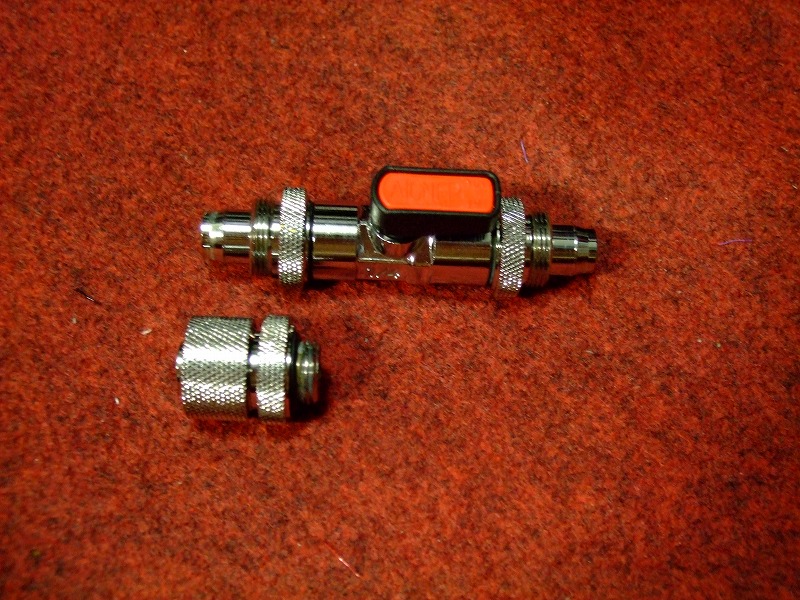

    ・ここで「水止めバルブ:G1/4 ボールバルブ (FTG811)」を使いたいと思います
     シャットオフバルブとならんで重宝するパーツです。
     写真は「水が出る状態」、45度ひねると冷却水を完全に遮断することができます。

    ・フッティングは、”にぶ” こと G1/4です
     左右に1つずつフッティングが必要です。

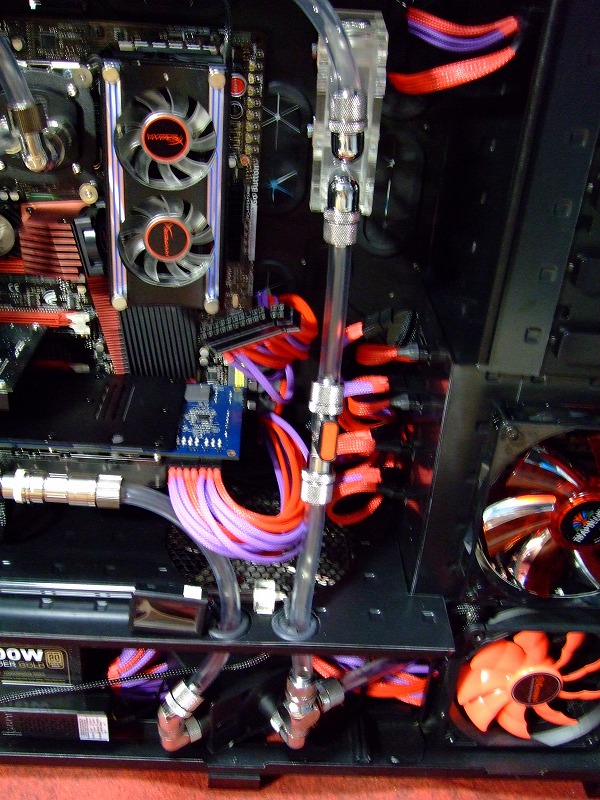

    ・リザーバとポンプの間に 水止めバルブをはさんでみました
     これでパーツ交換の際にリザーバからの冷却水を遮断できます^^

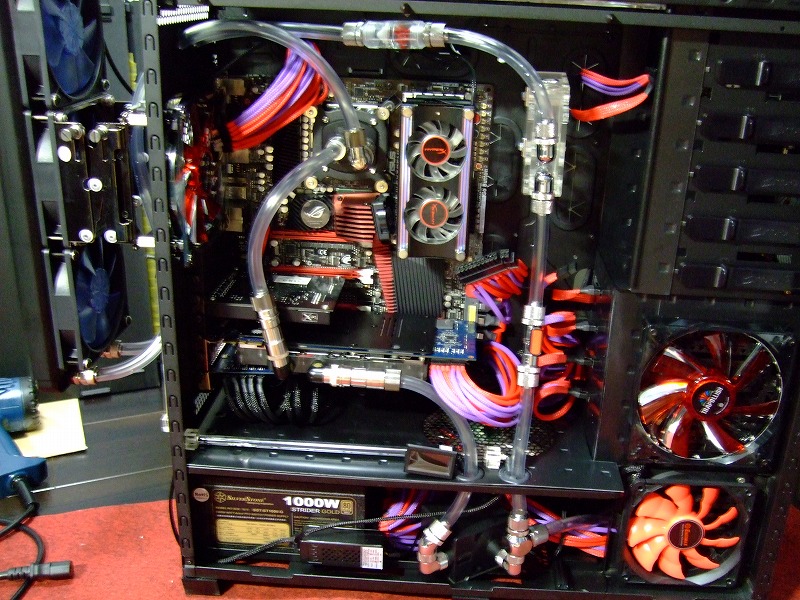

    ・借り組みの全体像

    ・・・

    借り組みを終えたので、クーラントを用意しましょう!

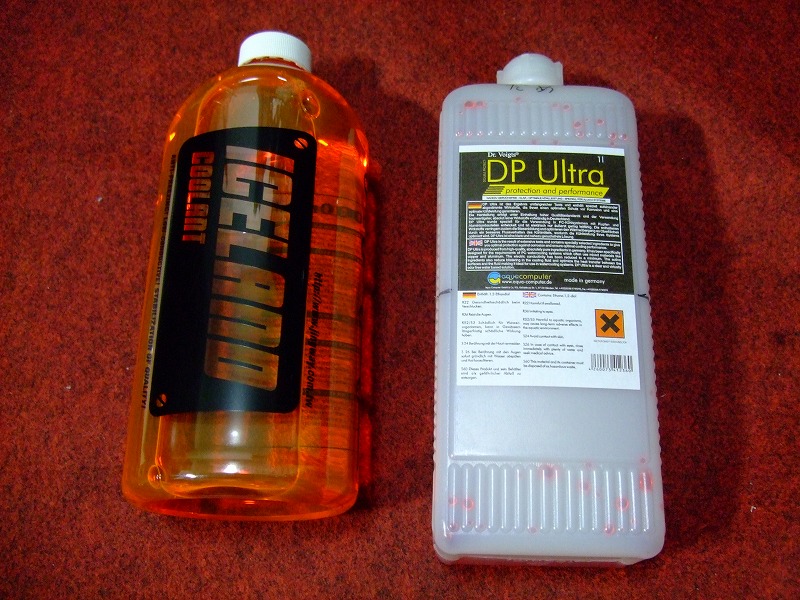

    ・左が Jingway、右が aquacomputer のクーラントです
     両方、赤です。

    ・ Jingway をチョイス(先日まで aquacomputer のクーラントを使っていましたから)

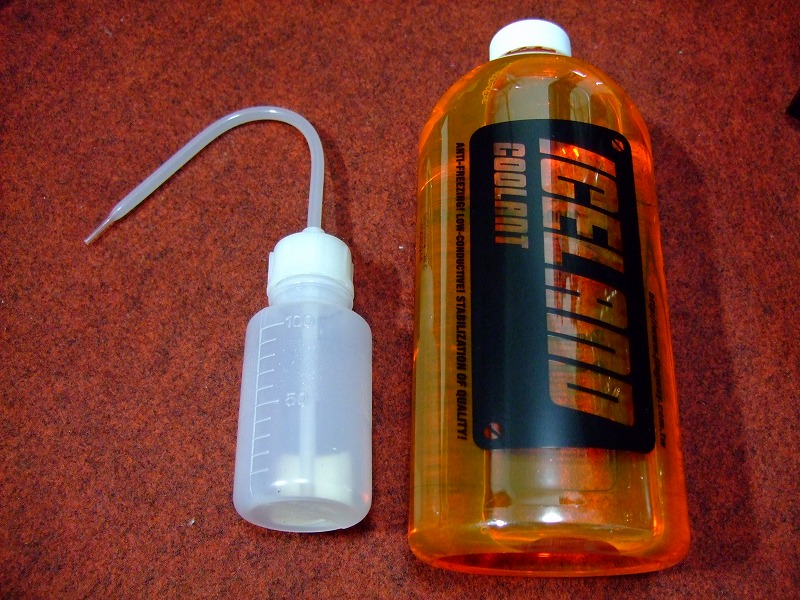

     また、細口洗浄瓶を用意します。

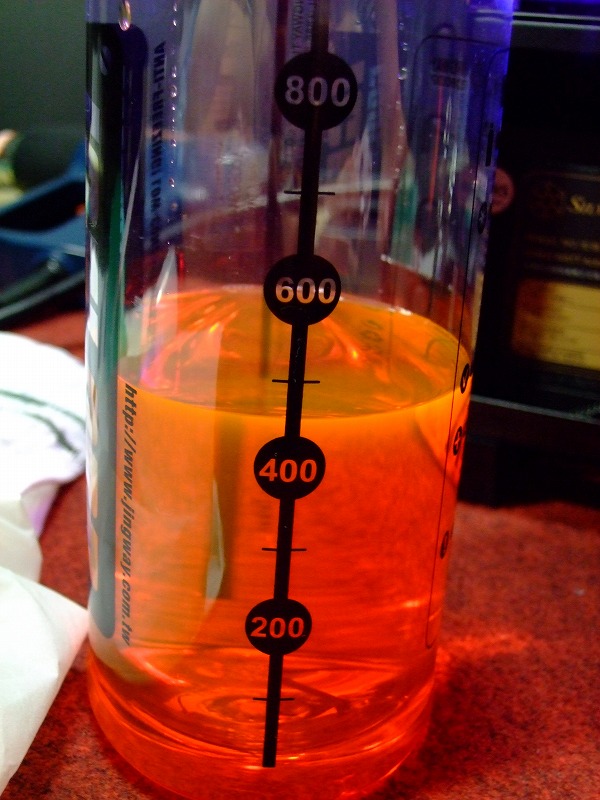

    ・クーラントを注ぎ終え、約 450ml ほど使いました!
     VGA水枕が増えている分、消費が多くなりますね。

    ・・・そして、通水テストです。

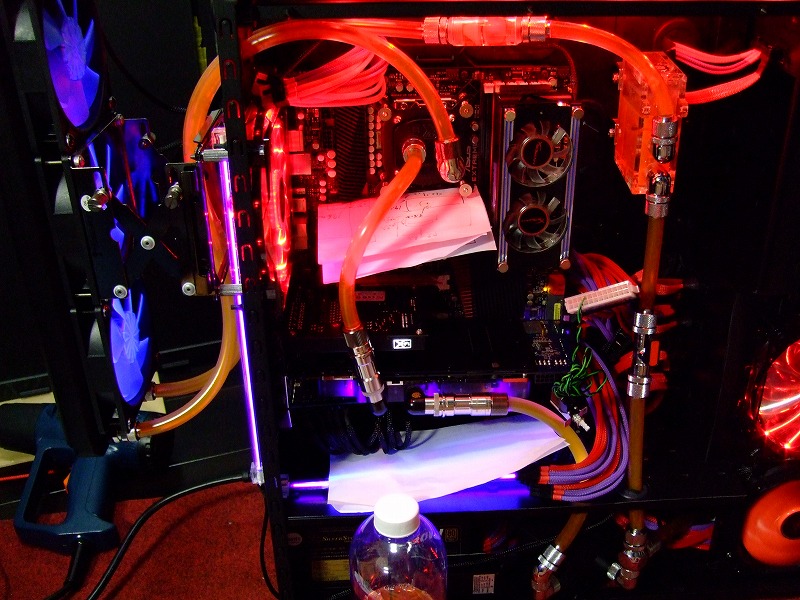

    ・通水テスト
     冷却水のリーク(水漏れ)が確認できるようにA4用紙を敷いて、また Jingway のクーラントは UV紫外線ライトに反応しますので、VIZO「CCFL-UV」UVネオン管2本セット (UV紫外線ライト) にて照らしながら通水テストの経過を見ます。
     なお、マザーに通電しないように、検証しやすいように「電源検証ボード」を 24ピンATXコネクタに差して、通水テストと行います。

    ・電源検証ボード

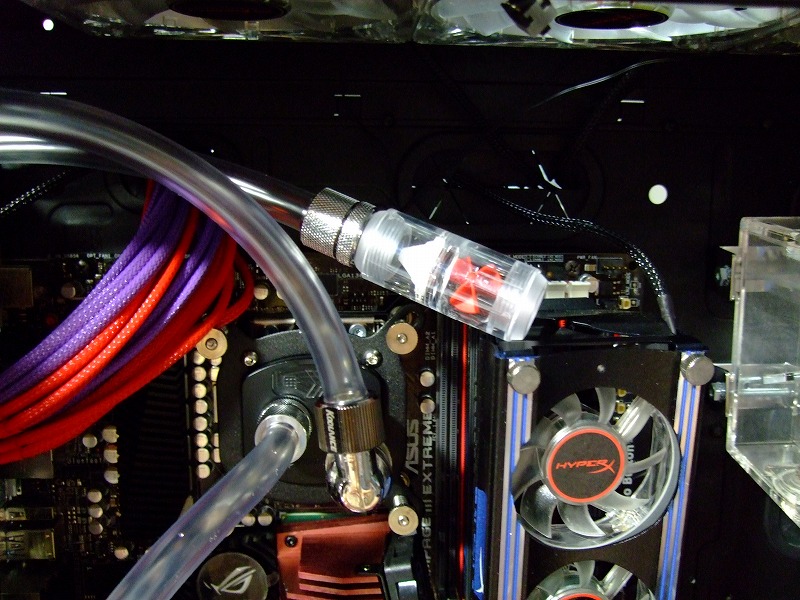

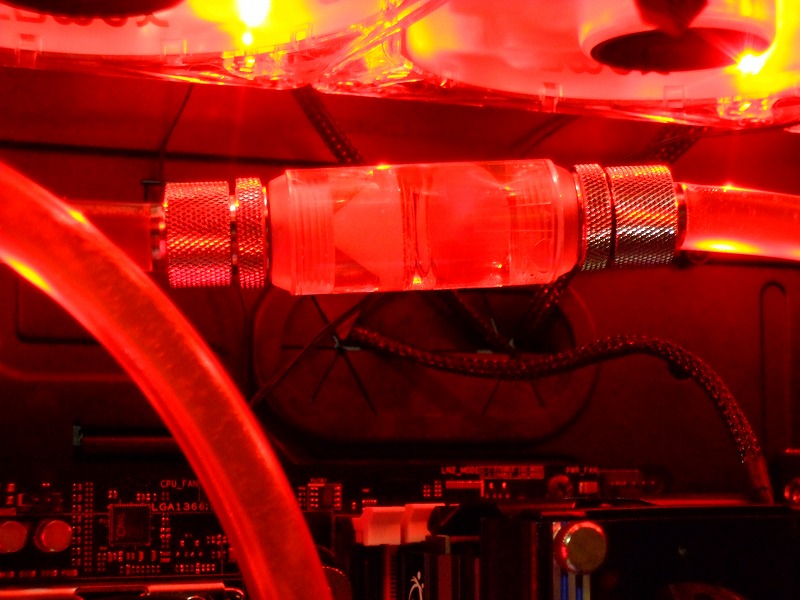

    ・流量計も元気よく回っております♪
     この位置で成功でした^^
     (ラジの付近に付けようとも考えましが、こちらが見栄えが良いですね)

    ・・・通水テスト中

    ・・・寝る

    ・・・気になって早く目が覚める

    ・・・翌朝、「チュン、チュン♪」小鳥に起こされました (^^;

    ・リークはありません!
     大丈夫なようですね。ほっと、ひと安心です。
     (クーラントがオレンジ?、黄色?っぽいのが気に入りません・・・)

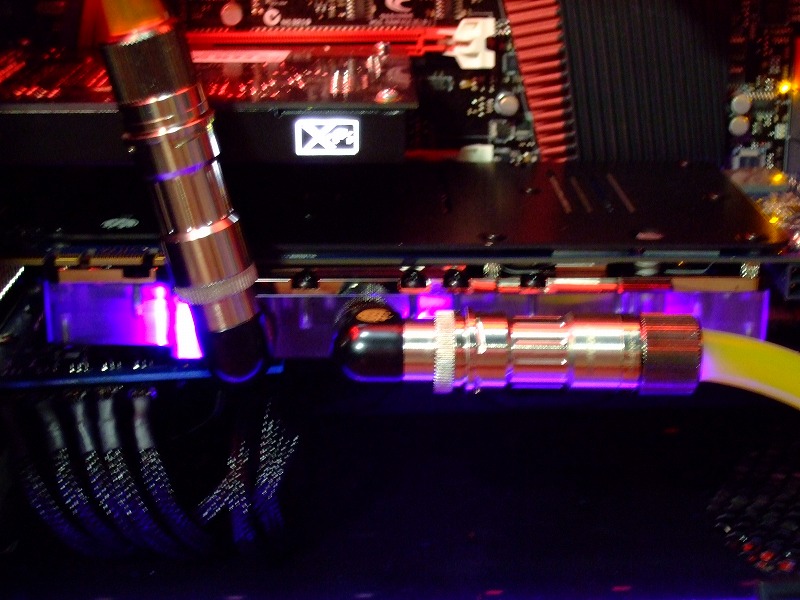

    ・VGAに仕込んだ「Phobya LED 5mm TWIN ULTRA UV (紫外線LED) 」も光ってます♪
     良い感じに VIZOのUVライトと色合いが同じです。よかった。

    ということで、通水テストの完了です。
    やりました^^

    ・・・

    そして、お待ちかね「シャットオフバルブ」ですね。

    ▼シャットオフバルブの使い方 です

    小生はこのように計画して使っています。

    ・CPUのIN側
     なし

    ・CPUのOUT側 シャットオフバルブ
     VL3N-M10L 上 凸(オス)
     VL3N-FG  下 凹(メス)

    ・VGAのOut側(上側) シャットオフバルブ
     VL3N-M10S  上 凸(オス)
     VL3N-FG   下 凹(メス)

    ・VGAのIn側(下側) シャットオフバルブ
     VL3N-MG  上 凸(オス)
     VL3N-F10S  下 凹(メス)

     (「Quick Disconnects - Threaded」からショップへ行けます)

    それでは、具体的に見ていきましょう。

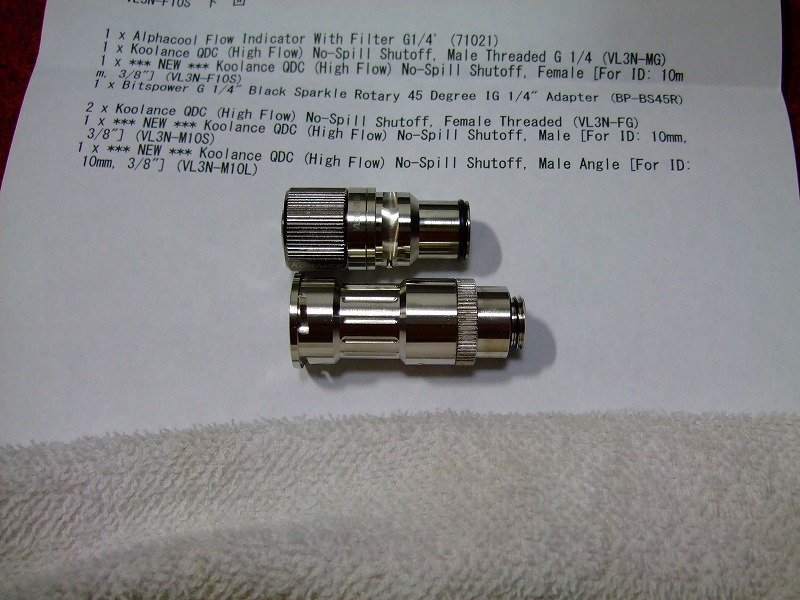

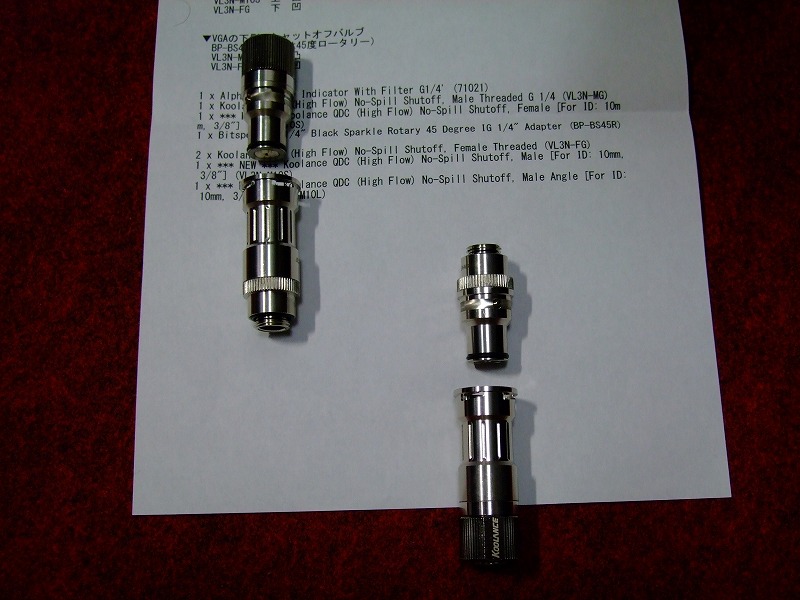

    ・これが VGAのIn側(下側)に配置する シャットオフバルブです
      VL3N-MG  上 凸(オス)
      VL3N-F10S  下 凹(メス) となっています。

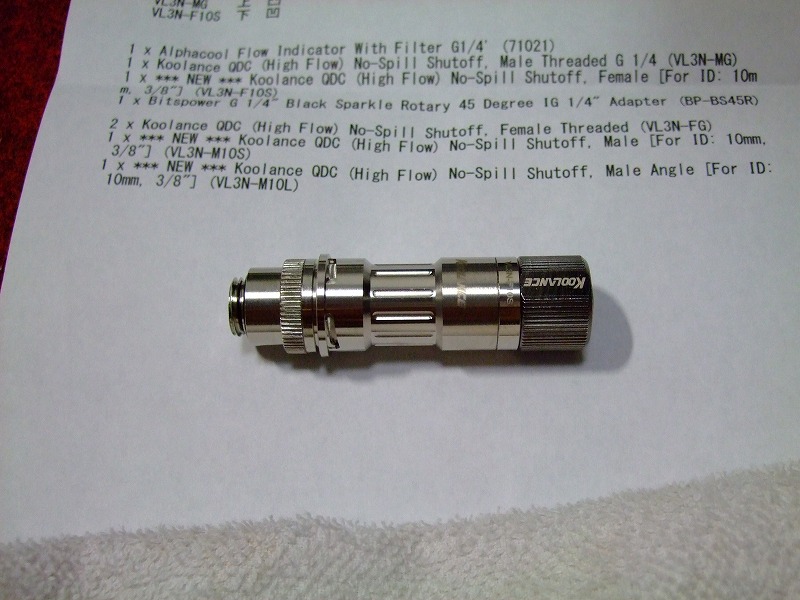

    ・これを接続すると、こうなります
     かなりシッカリ接続されます。少々コツと力がいります。

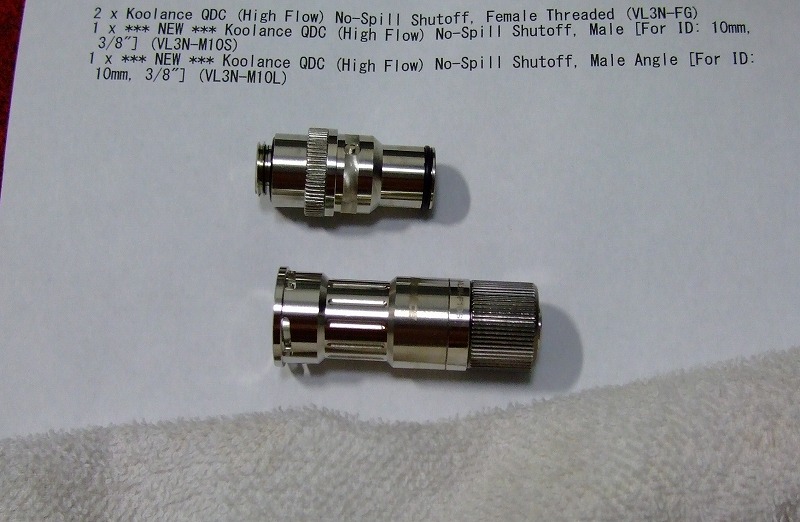

    ・これが VGAのOut側(上側) シャットオフバルブ です
     VL3N-M10S  上 凸(オス)
     VL3N-FG   下 凹(メス)

    ・これを接続するとこうなります

    ・VGA のシャットオフバルブの全体像は、このようになります↓
     - VGAのOut側(上側) シャットオフバルブ
       VL3N-M10S  上 凸(オス)
       VL3N-FG   下 凹(メス)
     - VGAのIn側(下側) シャットオフバルブ
       VL3N-MG  上 凸(オス)
       VL3N-F10S  下 凹(メス)

    ・・・

    つぎにCPUです。

    ・CPUのIN側
     なし

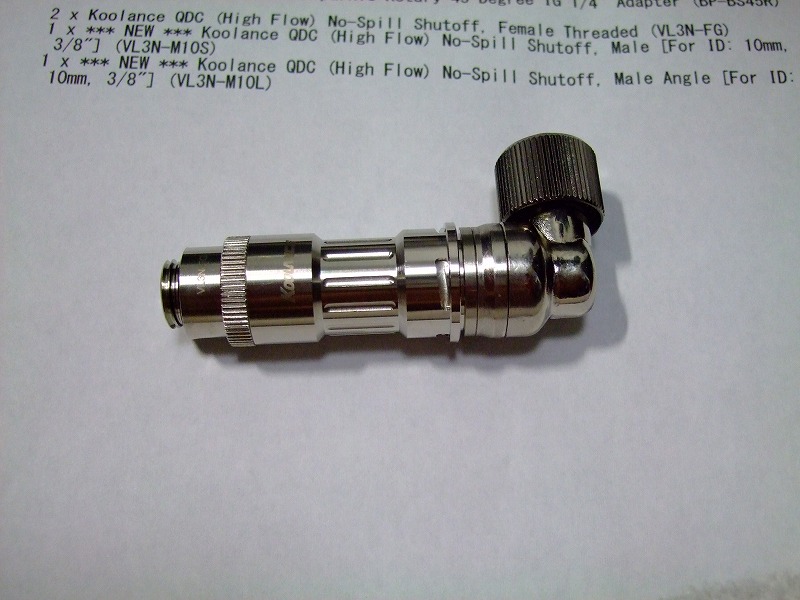

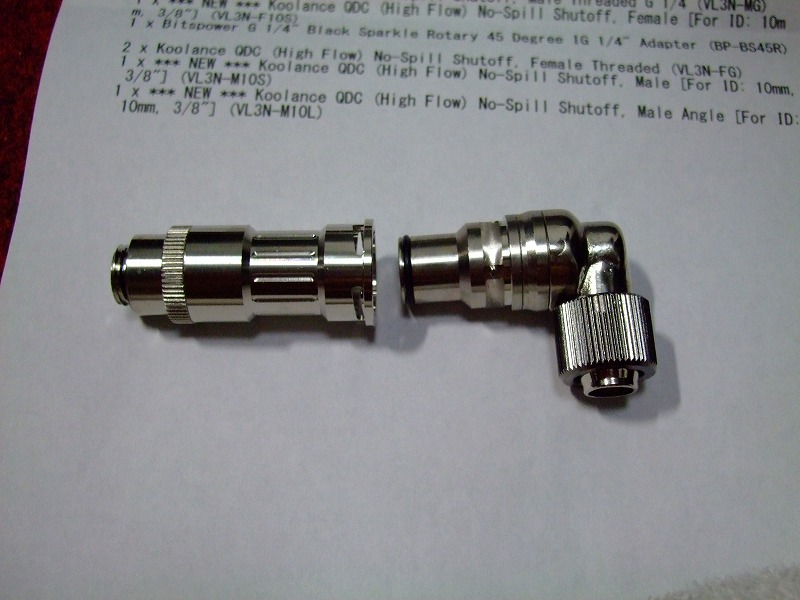

    ・CPUのOUT側 シャットオフバルブ
     VL3N-M10L 右 凸(オス)
     VL3N-FG  左 凹(メス)

    ・接続するとこうなります

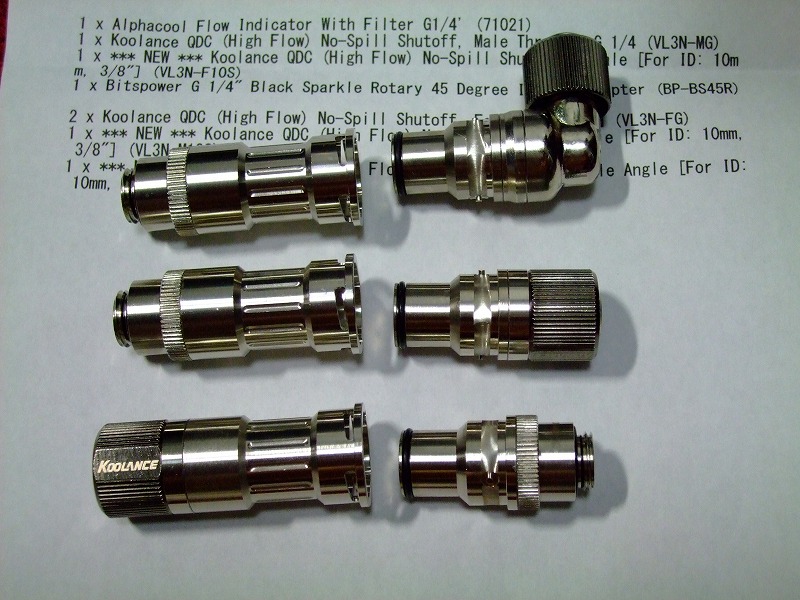

    理解できましたでしょうか?

    ・CPU Out側
    ・VGA Out側
    ・VGA In側  計6個にて構成されています。

    ・・・では、実際に取り付けた様子を見てみると、

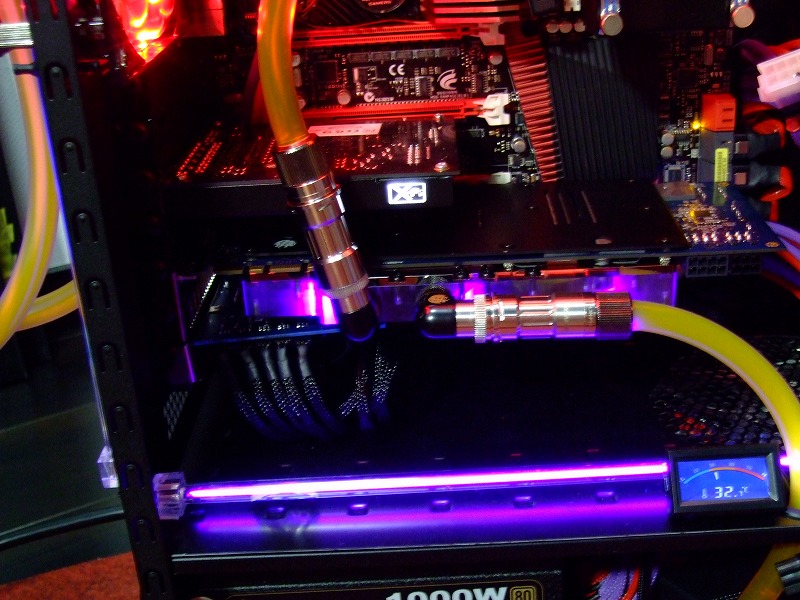

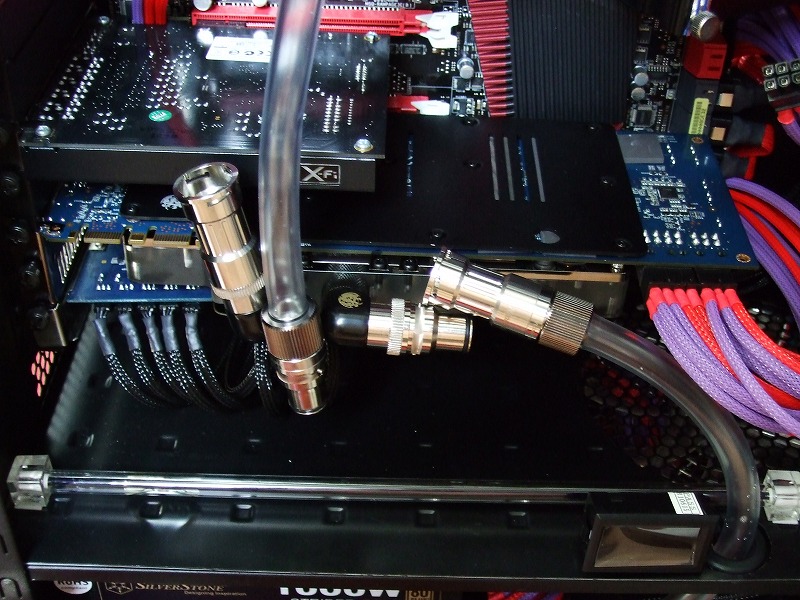

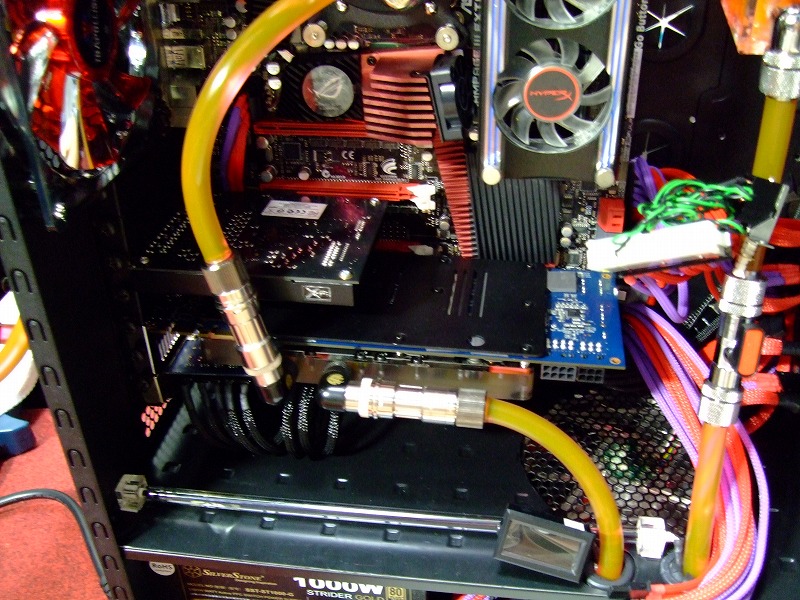

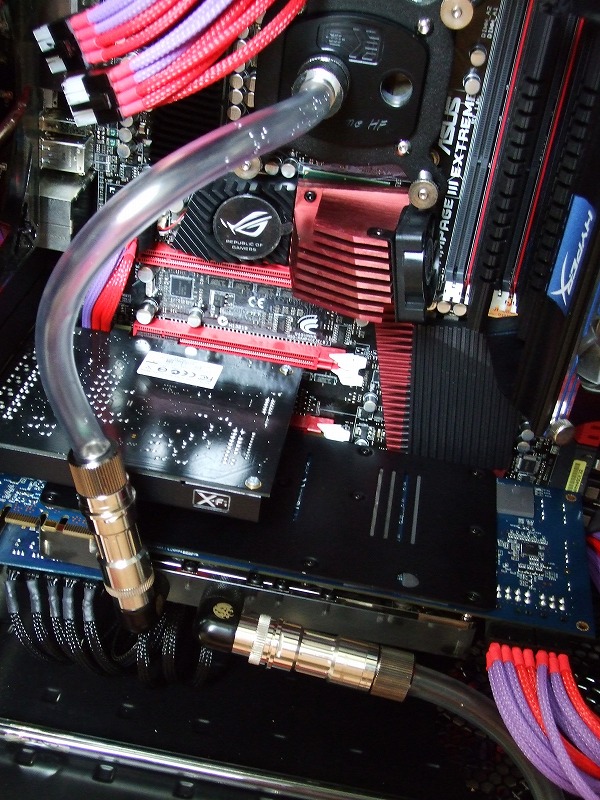

    ・実際に VGAに取り付けたところ

    ・こんな感じになります

    なかなかですね。

    ・・・

    それでは、本日のメインイベント!

    ここで シャットオフバルブをはずしてみましょう!!

     → ほんとに冷却水が遮断されるんでしょうか?
       水が漏れないのでしょうか?
       実験です
    ^^

    ・いまは通水している状態 です


    ・取り外しますっ!
     すごっ、水が止まってます!
     おお〜、出てこないー。
     シャットオフに偽りはありません
    でした (^0^)

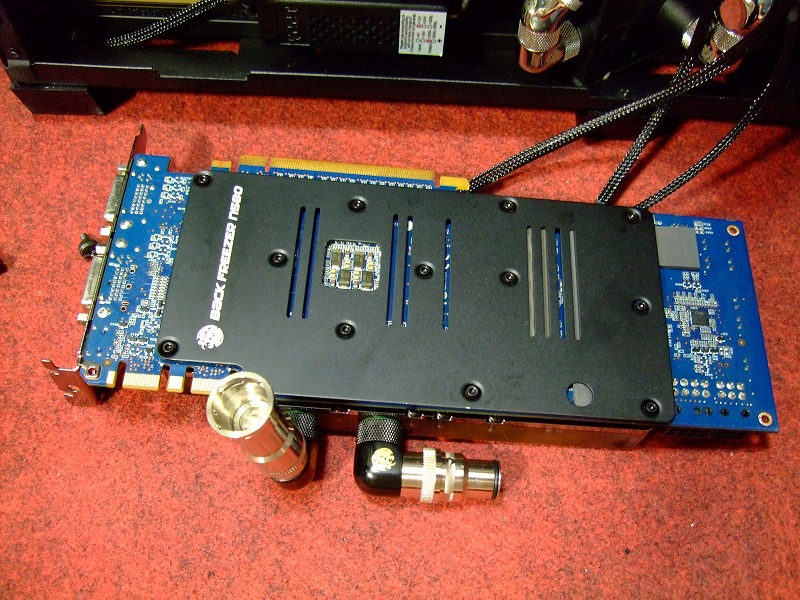

    ・VGAも取り外されて、この通り!
     冷却水が通っているのに、VGA取り外せちゃいました♪
     思いっきり感動しました゚+.(・∀・)゚+.゚ トキメキマス♪
     これは水冷の革命ですね。

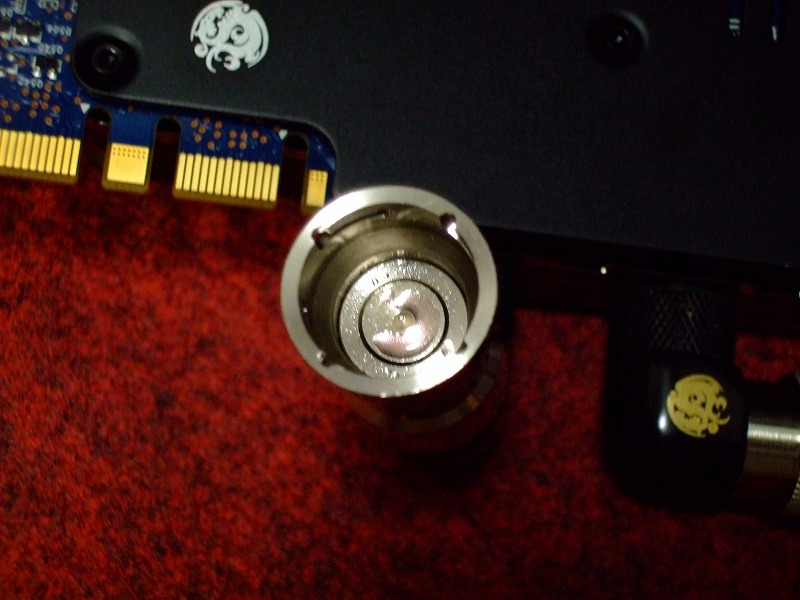

    ・取り外されたシャットオブバルブの内側をのぞいてみます
     先ほどまで冷却水が通っていたので、水滴が付いています。
     (てことは、このVGA水枕の中にも冷却液が残っているということですね)

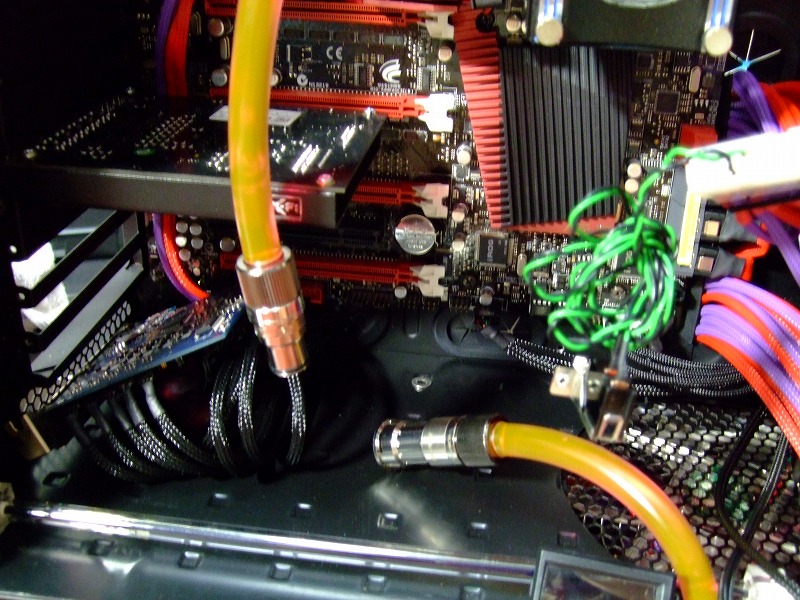

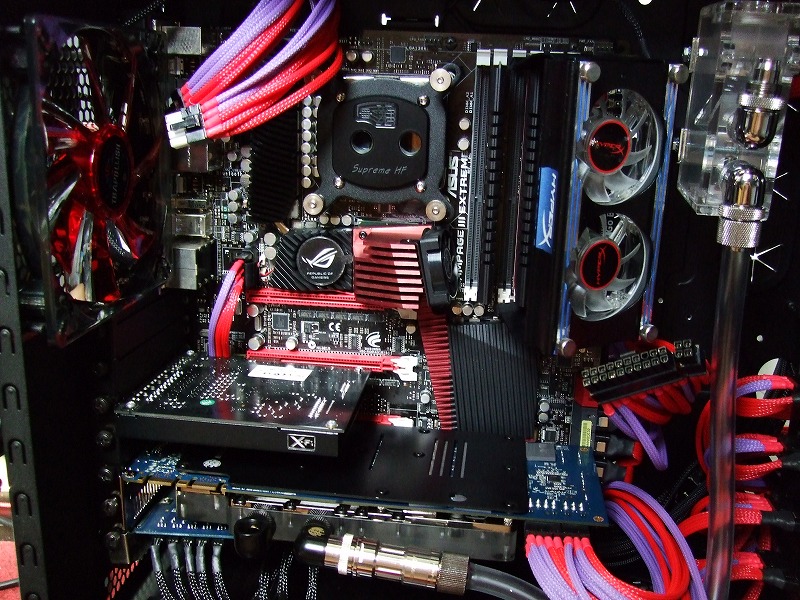

    ・PCケースには、このようにVGAはありません
     冷却水漏れも1滴もありません!

    ・・・

    あと、

     もうひとつ、

      すごい技ができるんです。

     必見ですよ〜!!

    ・まず、VGAのシャットオフバルブを外します

    そして、取り外したシャットオブバルブを ポンプ側に接続することで、

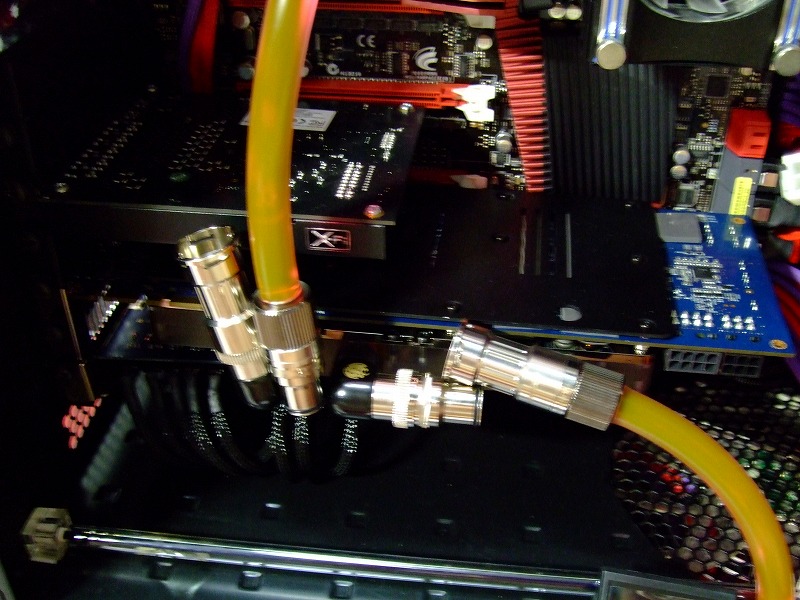

    ・なんと、そのまま VGAをスルーすることもできる んです
     VGAがスルーされています!!
     CPUとポンプと直結できているんです。
     うおおおお (´゚д゚`) こっこれは、一番おどろいたかも。

     ※つまり、シャットオフバルブをかませば、VGAやCPUが空冷にも水冷にも変更できるということです。
     また、ラジエータの追加や交換、メンテ作業が と〜っても楽になる、柔軟に配管ができるということですね。

    いや〜、シャットオフバルブ、今年一番のヒット商品かもです。

    ・・・

    ということで、本日は「水冷パーツの借り組み」と「シャットオフバルブの使い方」をお伝えしました。

    → 次回は、水冷のクーラントの色合い(発色)を確認してみたいと思います。
    (小生、発色が気に入らないと、ボツになります)

    ではでは、またです〜 (・∀・)ノシ
