    「CC800DW Obsidian」PCI-E専用のケーブルホール 、電源かくし

    おはようございます。
    kaiten-sushiです。

    健康診断の結果を受けて、6月からジョギングを続けていますが、ついに昨日8kmを走られるようになりました。

    ただ、こんな感じでギリギリでしたが。
    ===================================
    ・6km付近・・・
      _(。ω゜;) 足がいてぇ・・・

    ・オレは あきらめのわるい男
      。゜(゜ `Д)ノ。゜ヽ(  )ノ゜。ヽ(Д´ ゜)ノ゜。。゜ヽ(゜`Д´゜)ノ゜。

    ・スパっ♪ (ボールがリングをくぐった音)
     ゜+.(・∀・)゜+.゜ この音が何度でもオレをよみがえらせる

       by 限界をとおり越している「三井くん」状態でした。
    ===================================

    あと、1カ月半で大会(シティマラソン)ですが、それまでに10km完走できるようにしておかないと。がんばります。

    ※シティマラソンは本日(8/19)が締め切りのようです。
     キャンセルもできるので、とりあえずエントリーしてみては。
     このコース、世界的にも公式のコースとなりますですので、記録もきっちり残りますよ(日本記録、世界記録など)。

    将来の夢は、2歳になった娘と走ることです。
    そんなことが実現できたら、それはそれはとても幸せなことです^^

    ・・・

    さて、下にあるようにmod化作業を続けていますが、
    「2.ケーブルマネジメント」と謳っているわりには、表の配線があまりキレイとは思えませんでしたので、修正を施します。
    好みではない箇所は、ズバリ PCI-Eの配線が美しくない。というものです。

    また、電源ユニットのスペースには、ケーブルや、水冷ポンプなどがあり、
    電源ユニットスペースの見栄えがあまり良くない
    ため、
    こちらに電源隠しのパネルを入れてみたいと思います。

    ▼ただいまのmod化の進捗状況はこのようになっています

     1. 電源のスリーブ化 → 完了 ^^
      ・以前の記事:本格スリーブはじめました その4 メインPC「 全ケーブル」&「電源ケーブル自作」
      ・以前の記事:本格スリーブはじめました その3「24ピンATX、8ピンEPS x2」

     2. ケーブルマネジメント → 完了 ^^
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント♪ 見えない所もキレイにね
      ・以前の記事:「CC800DW Obsidian」ケーブルマネジメント用の穴あけ♪
      ・以前の記事:電源分岐用ステーション「X-Station Power-Extension II」着弾!

     3. サイドパネル ファングリル追加 → 完了 ^^
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作

     4. VGAの水冷化 → 完了 ^^
      ・以前の記事:本格水冷はじめました その16:クーラントの発色・・・
      ・以前の記事:本格水冷はじめました その15:メインPC「借り組み」「シャットオフバルブの使い方」
      ・以前の記事:本格水冷はじめました その14:メインPC「GTX580 水冷化」
      ・以前の記事:本格水冷はじめました その13 メインPC「VGA水枕(GTX580用)」「シャットオフバルブ」「流量計」着弾!

     5. PCケース 上部の排気ファンのLED交換 → 完了 ^^
      ・以前の記事:PCケース トップ排気ファン「EVEREST UCEV12」LED交換♪

     6. その他 → もうすこしかな 進捗率 60%くらい
      ・以前の記事:「CC800DW」加工・ファングリル取り付け,「X-Station」も加工♪、仕切り板も制作
      ・以前の記事:「CC800DW Obsidian」ベイ隠しパネル自作
     → 本日はここをやります!

    >>続きです

    ▼PCI-Eケーブル の配線を美しく

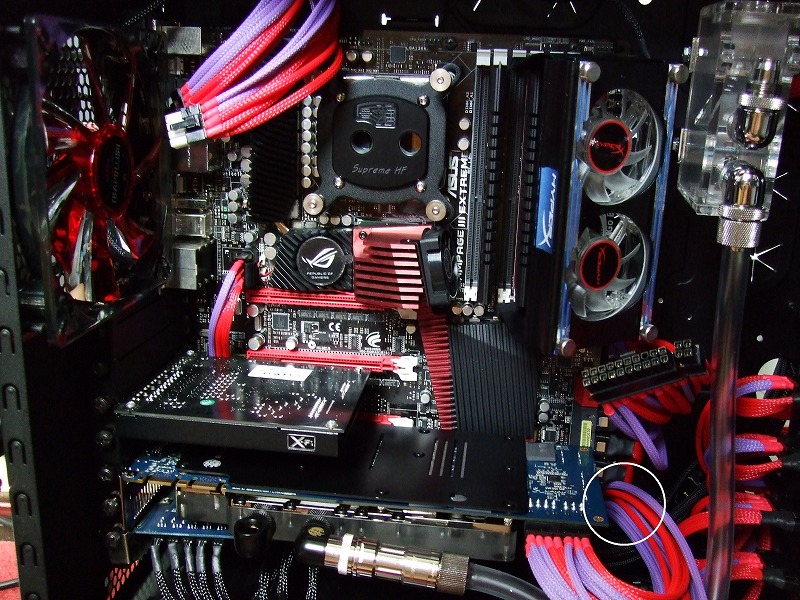

    下の写真にあるように、PCI-Eケーブルの位置を修正したいと考えています。
    (写真に白丸を付けた部分)

    ・ゴチャゴチャ、よろしくありませんね (- -;
     これを修正したいです。

    ↓ポイントはこんな感じです。

     1.PCケース「Corsair Obsidian CC800DW」の既成のメンテナンスホールには、裏配線からのケーブルを通しますが、そこには「24ピンATXケーブル」のみで良いと考えています

     2.PCケース既成のメンテナンスホールから「PCI-Eケーブル」を通したくない(^^ゞ

     3.PCケース既成のメンテナンスホールから「PCI-Eケーブル」を通したことで、ボトムからの貴重な吸気エアフローをさえぎっている

    これを改善したいです。

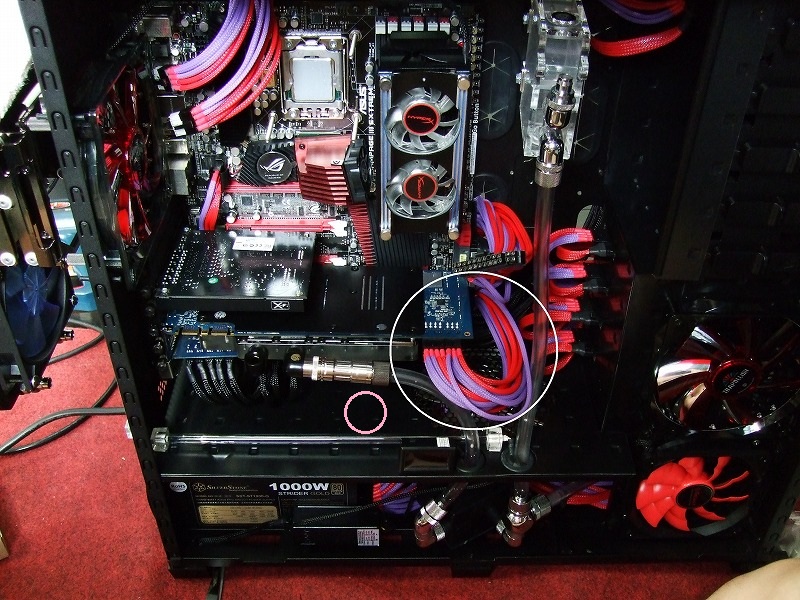

    ・そこで、下の写真のようにこんな感じにしてはどうか?と計画してみました
     現状は、PCI-Eケーブルが吸気をさえぎり、見栄えもあまり良くありません。
     → 写真のピンク丸の位置に穴(ケーブルホール)をあけて、そこからPCI-Eのケーブルを通してはどうか?と思いつきました!
     つまり、PCI-E専用のケーブルホール を造ってはどうか?ということです!


    ・・・それでは、穴あけ作業開始です。

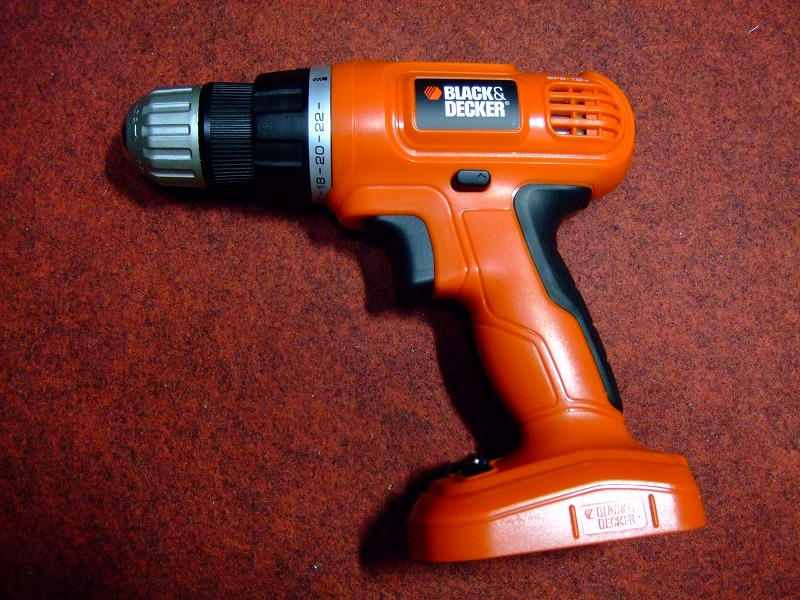

    ・いつものドリルドライバーと、ステップドリルを用意します
     ブラックアンドデッカー【EPC12】12Vコードレスドリルドライバー(EPC12-JP)
     ブラックアンドデッカー【15060】6角軸タイプドリルビット10本セット(15060-JP)

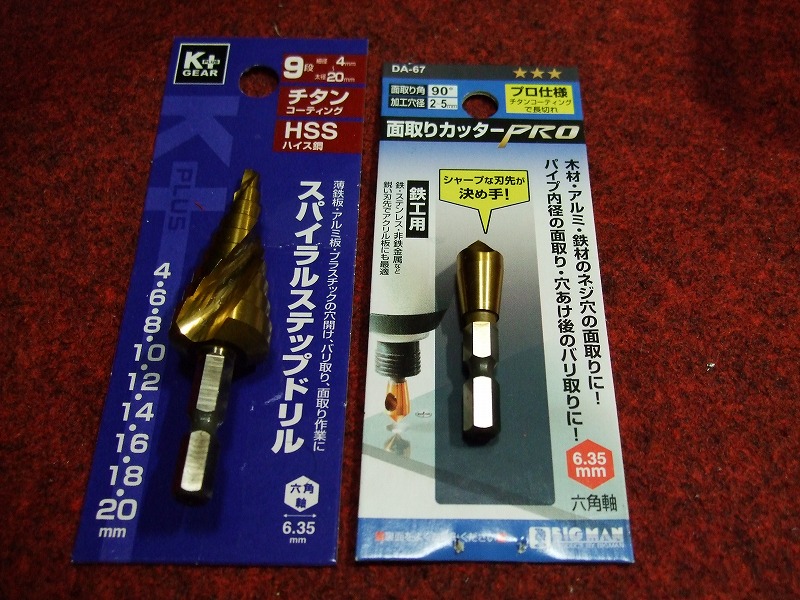

    ・ステップドリル




    ・ケーブルホールは、Φ20mmに開けます!
     PCI-Eコネクタが2つ入るギリギリの大きさです

    ・・・そして、穴をあけること30分
      (作業中の写真がなくてすみません)

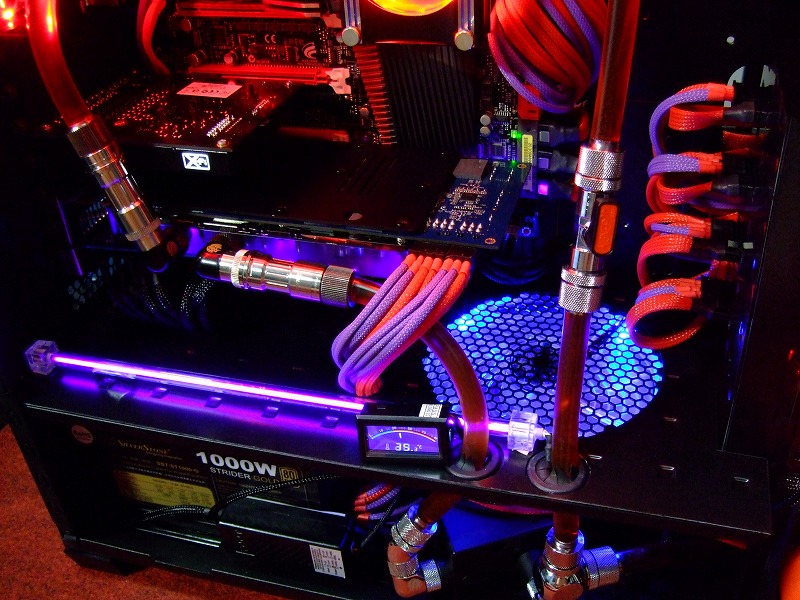

    ・「PCI-Eケーブル専用のケーブルホール」の完成です〜
     やったー^^
     穴あけました。

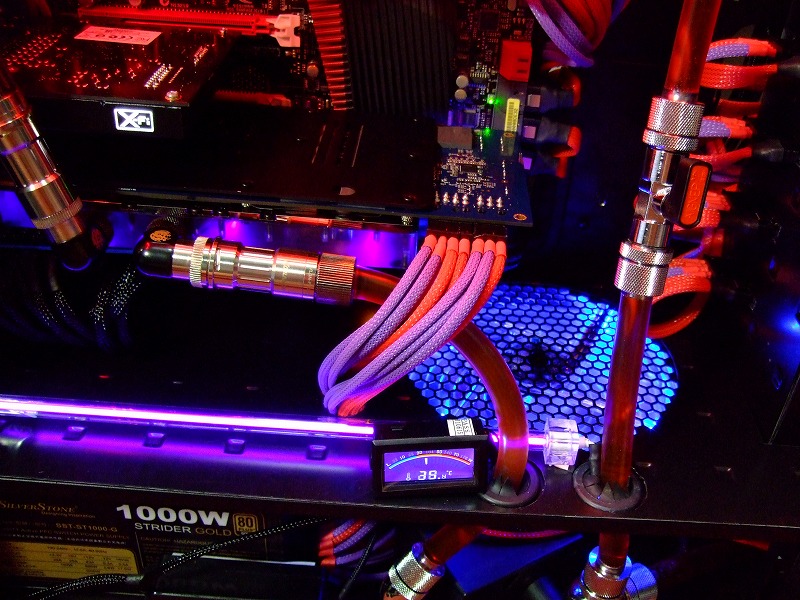

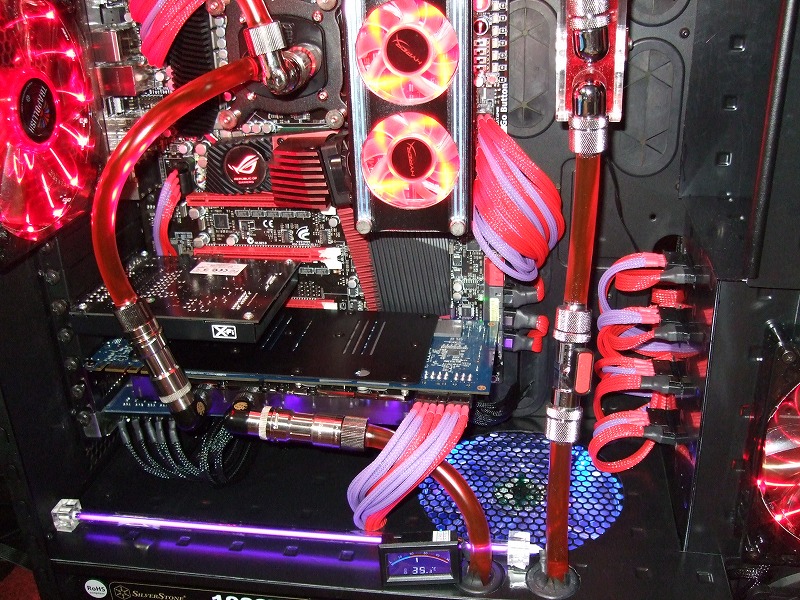

    ・PCI-E専用ケーブルホールを作ったことで、配線がキレイになりました
     これでボトム吸気のPCファンのエアフローもさえぎっていません^^

    ・無駄に長かった PCI-Eケーブルが スッキリンコ

    ・裏配線のPCケース既成のケーブルホールから入ってくるのは「24ピンATXケーブル」のみです(こまいのは別として)

    よしよし。


    ・・・

    次、電源かくしですね。

    ▼電源隠しでスッキリンコ

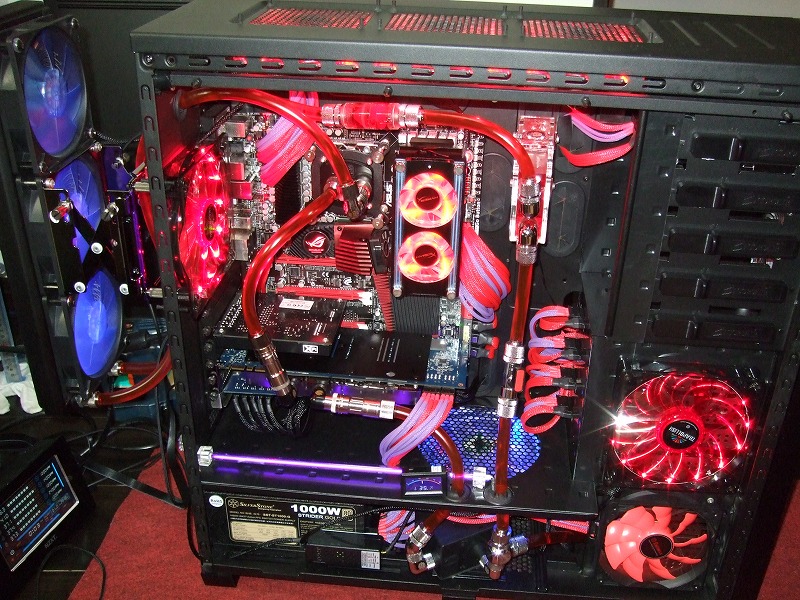

     現在、電源ユニットのスペースには、ケーブルや、水冷ポンプなどがあります。
     これを見えなくしてしまいましょう。
     あとでLEDを仕込むのも良いですね ♪(それはまた今度に)

     以前、インチベイ隠しを行いましたが、そのときに余っていた家材パネルを利用します。
     (・以前の記事:「CC800DW Obsidian」ベイ隠しパネル自作

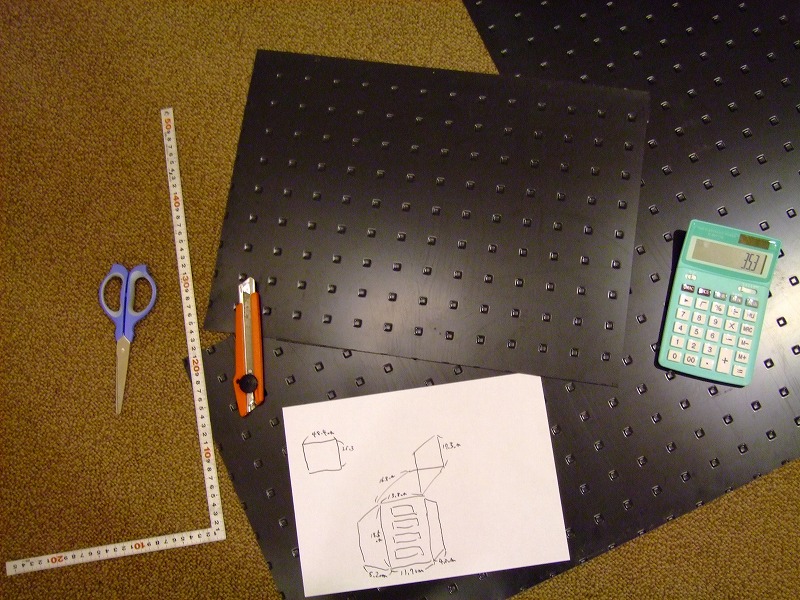

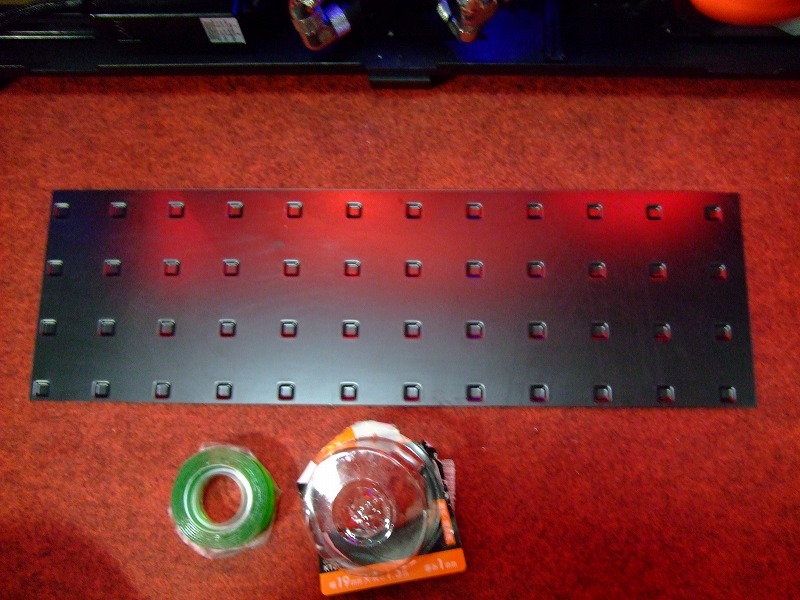

    ・家材のクロスのパネル
     こいつを利用します。

    ・PCケースの一番下のスペースにはまるようにします

    ・こんな感じにカットしました♪

    ・両面テープで貼り付けます^^

    ・両面テープは、SCOTCHの透明な両面テープ、超強力です


    ・・・貼りつけて、

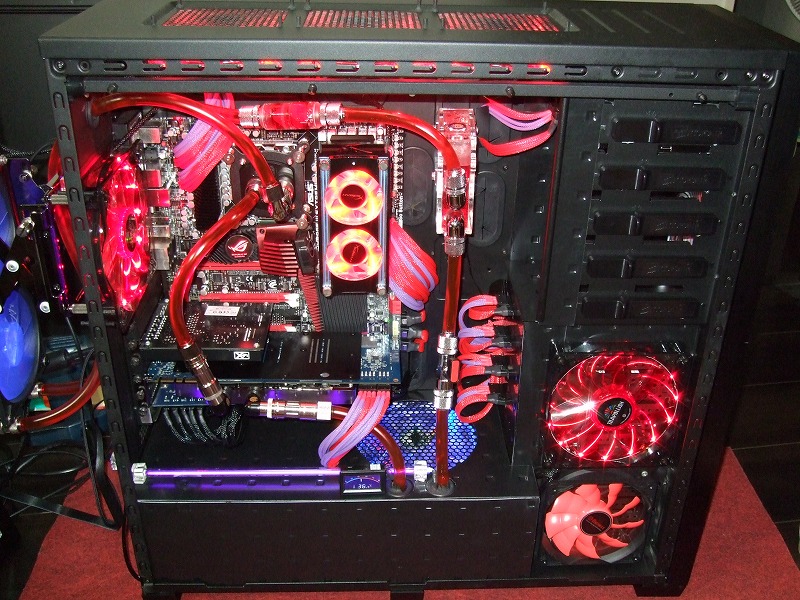

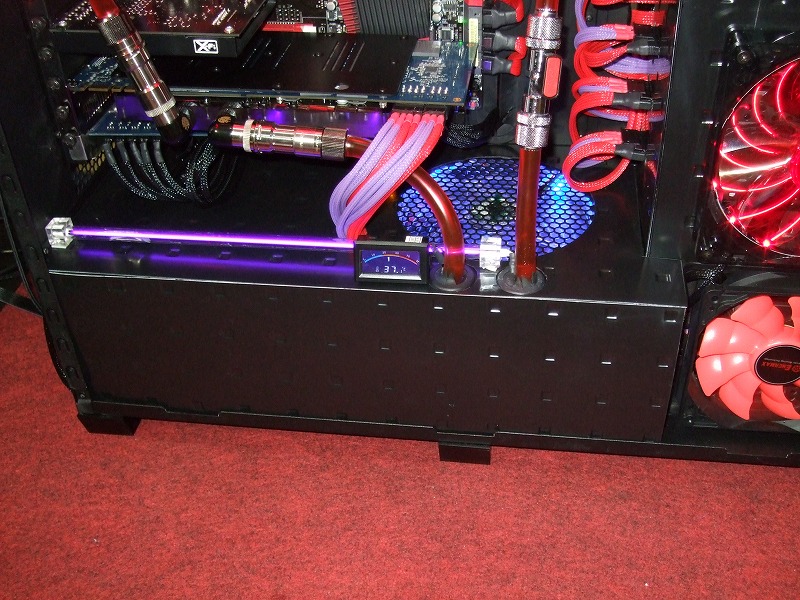

    ・「電源かくし」の
    完成です!

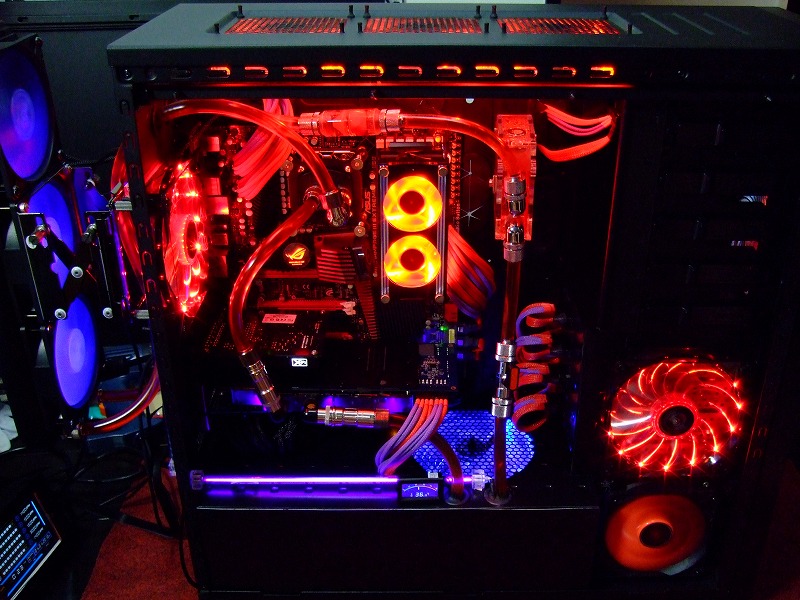

    ・電源ユニットのスペースが引き締まりましたっ!

    ・まぁまぁですかね^^

    うんうん。^^
    飾り付けがないので、いたってシンプルですが。

    ・・・

    おしっ!

    今回は、PCケース「Corsair Obsidian CC800DW」に、
    「PCI-Eケーブル専用のケーブルホール」「電源かくし」を作ってみました。

    小生の中では「PCI-Eケーブル専用のケーブルホール」が さらにケーブルマネジメントを引き立てているように感じました。なかなかの効果があったと思います。
    (以前の記事:「CC800DW Obsidian」ケーブルマネジメント♪ 見えない所もキレイにね

    やっぱり、穴あけのドリルドライバー(電動ドリル)の電動工具や、チョイ貼りのリャン面テープの小物などあると、とても便利です。

    本日はここまでです。
    ではでは、またです〜(^^)ノシ

    PS

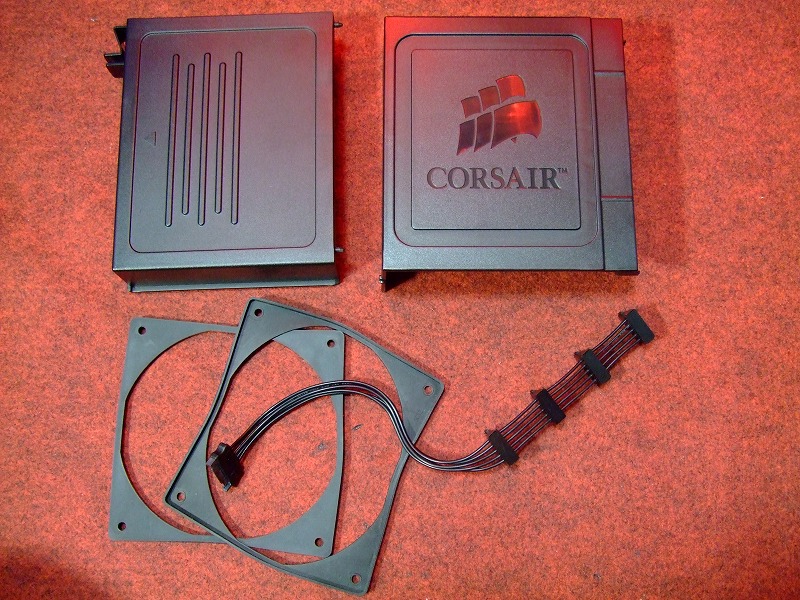

     カンケーないですが、今回の mod作業を終えて、あまったPCケース「Corsair Obsidian CC800DW」の付属品です。
     「SATAコネクタかくしパネル」、「14cmファンかくしパネル」、「14cmファン防振ゴム」、「SATA電源集中コネクタ」。。。
     う〜む、自分でmodしていくと、徐々にこうなって、しまいにはPCケースが原形を留めなくなっていくんでしょうね (^^;
