    「Obsidian CC800DW mod 第二弾」VGAラジエターと,ケース補強ステーの取り付け^^

    おはようございます。
    kaiten-sushiです。

    先日、mod 第二弾として PCケースいじりに着手し、
    VGA専用のラジエターを取り付けるために、ジグソーにて、
    PCケース「Corsair Obsidian CC800DW」にラジ穴を開けたところです。
    (先日の記事:「Obsidian CC800DW mod 第二弾」ジグソーでラジ穴あけ、その他加工♪

    本日は、ラジエターを取り付けと、
    PCケースの3.5インチシャドーベイを外したことにより、強度が軟弱になってしまった部分の補強を行います。

    >>続きです

    おさらいですが、
    先日の作業では、写真の部分にラジ穴をあけて、3.5インチシャドーベイを取り外しました♪

    ・ビフォア 作業前

    ・アフター 作業後

    ・・・

    さっそく作業を開始します。
    先日の続きで、まず、ラジエターを取付けます。

    ▼ラジエター取り付け、作業開始
     ラジエターは「XSPC RX240 Extreme Performance Radiator」になります。
     (着弾の記事:「Obsidian CC800DW mod 第二弾」用、水冷パーツも着弾!

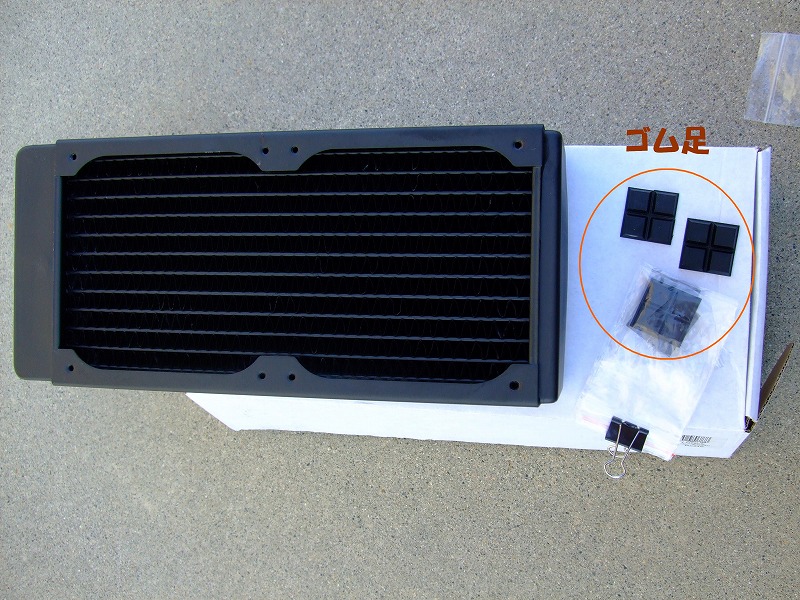

    ・PCケースにラジエターを取り付けた際に傷が付かないように、ゴム足を貼り付けます
     このゴム足は、スイッチングハブのゴム足を流用しています^^
     ホームセンターでも似たようなものがありますよ。

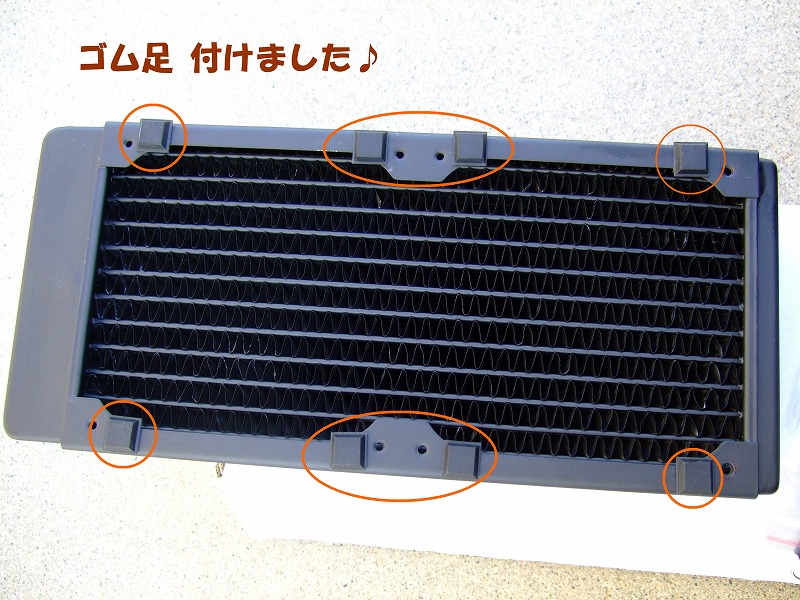

    ・ラジエターにゴム足を付けました
     これでPCケースに設置してもお互いに傷が付きません。

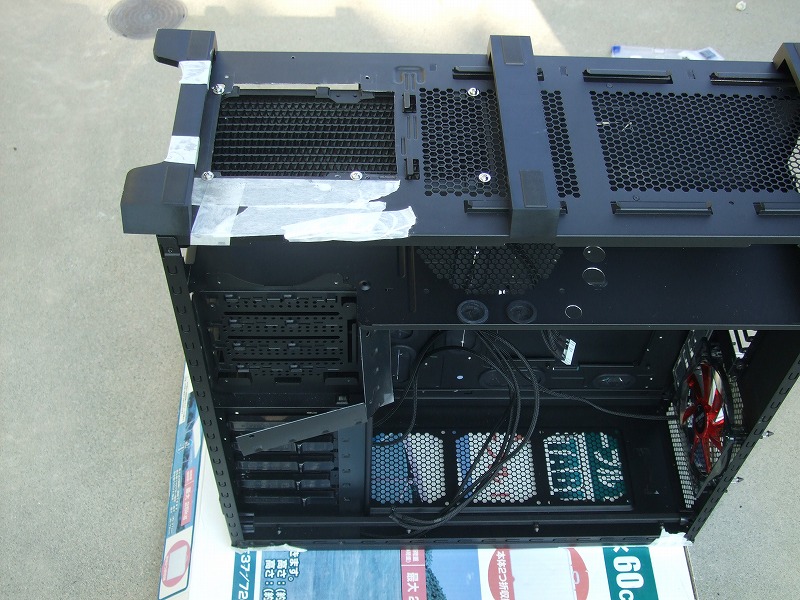

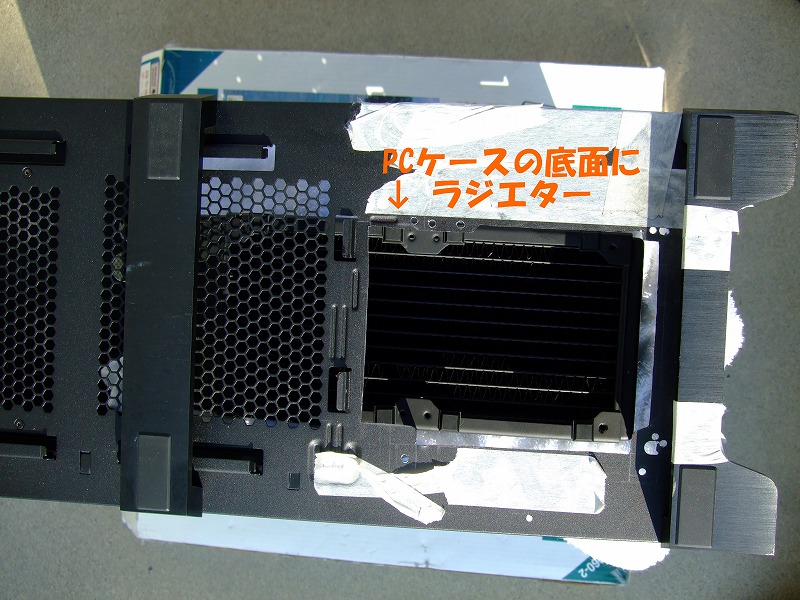

    ・PCケース底面に、ラジエターを合わせてみます
     この位置取りが難しかったです。
     ポイントは、電源ユニットからのケーブルと、水冷チューブを這わせる位置を想定して、ほぼ中央に設置しようと計画しました。
     (先日よりもさらにジグソーでラジ穴を広げています)

    ・ゴム足分の厚みが増しましたので、ラジエター付属のネジでは短くて足りません

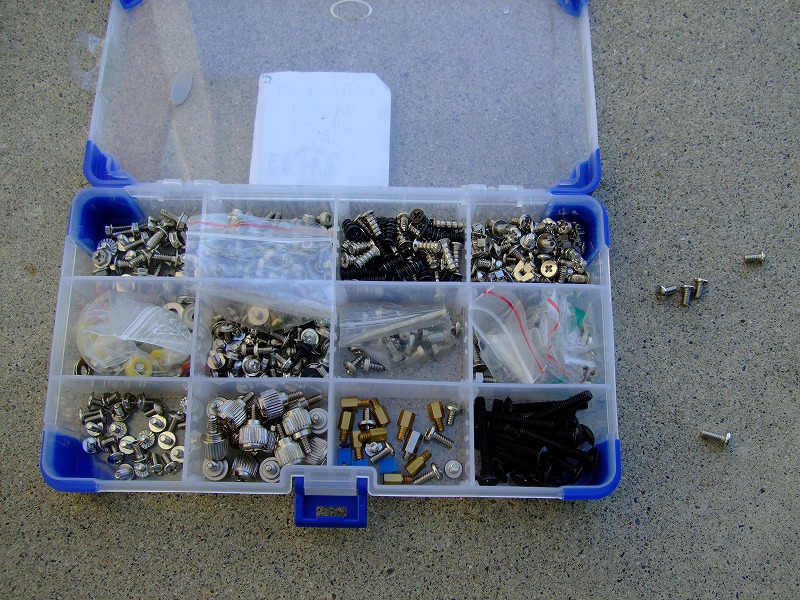

     小生がストックしてあるネジセットの中から、長めのインチネジを使って固定します^^

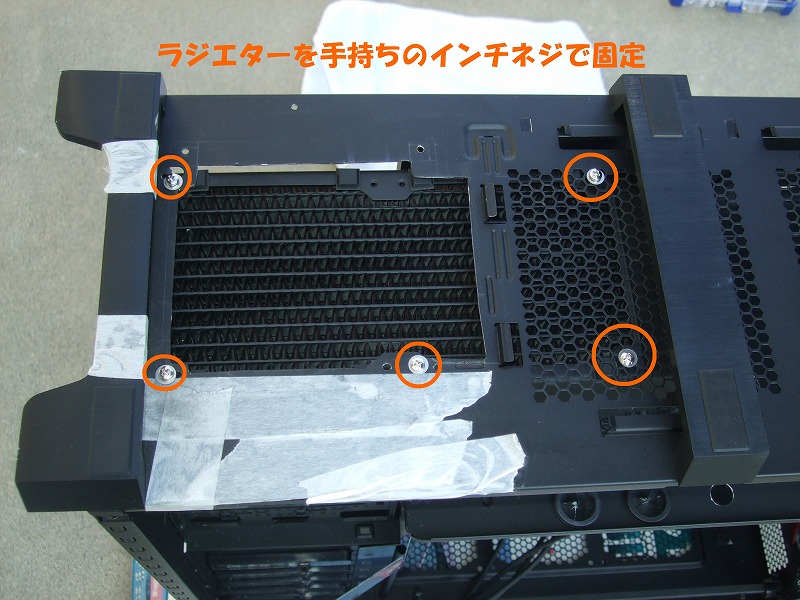

    ・ラジエータを固定します♪

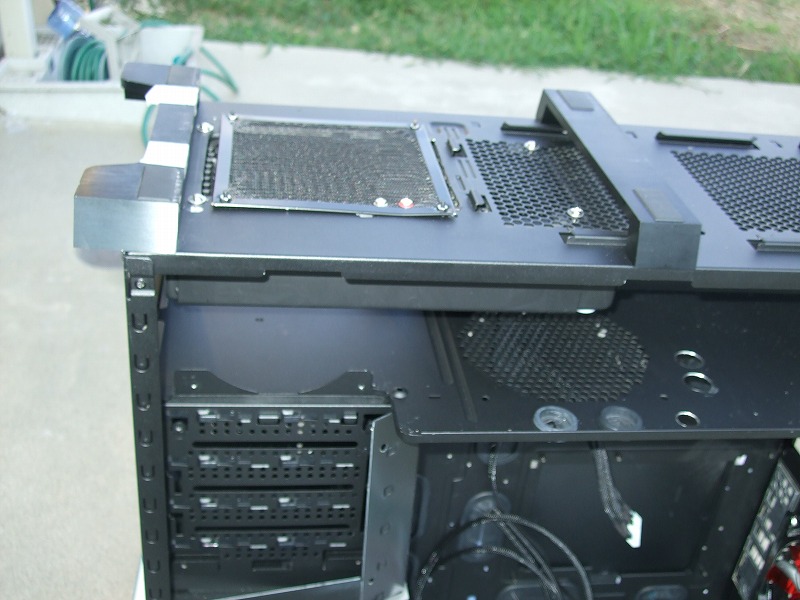

    ・斜めから見るとこんな感じ

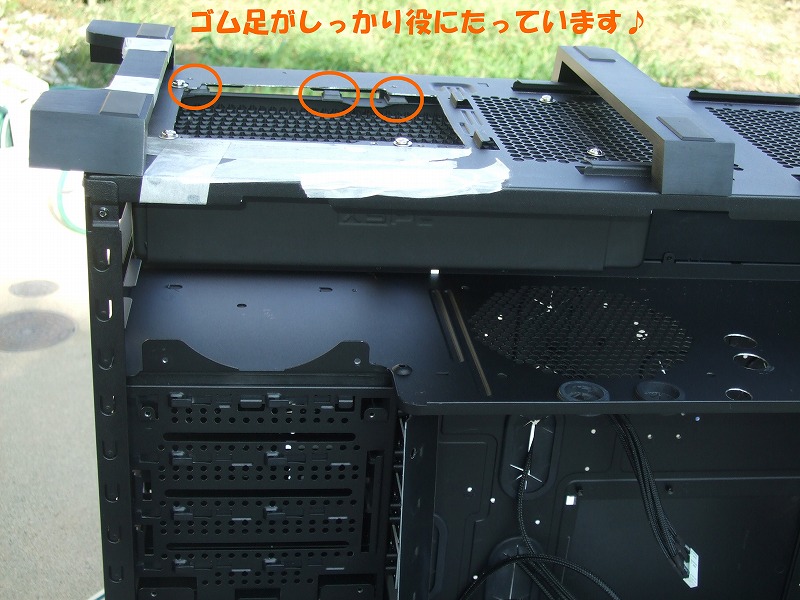

    ・ゴム足がしっかりとPCケースとラジエターのクッションになっています(^0^)


    ・アルミファンフィルタも取り付けます
     小生はメンテを頻繁に行いますので、防塵はあまり気にしていませんが一応。

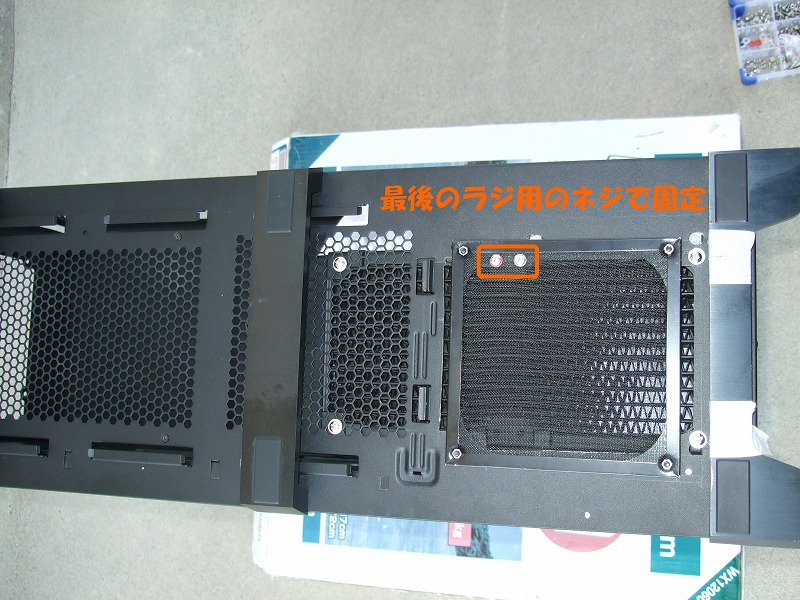

    ・一部、アルミファンフィルターの上から、ラジエターのネジを止めます(^^ゞ

    ・アルミファンフィルター、ちょっとぐらいの歪みはご愛嬌♪

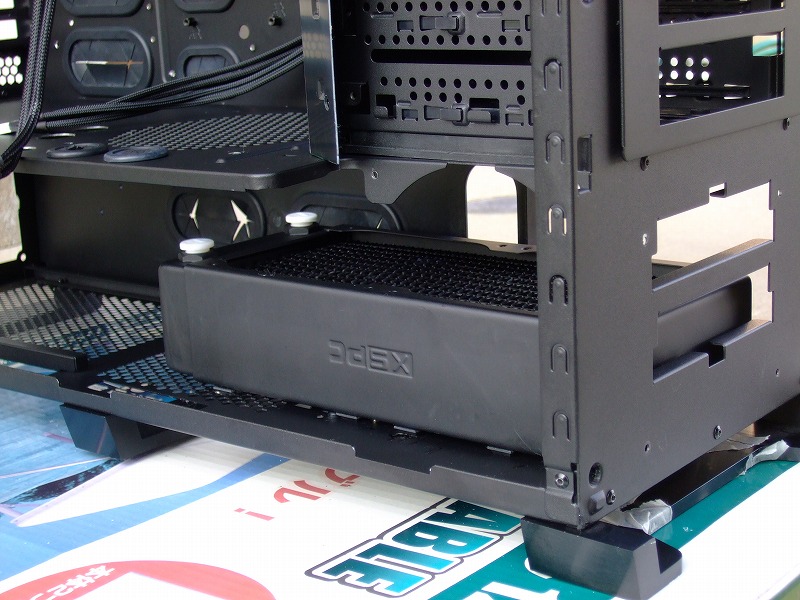

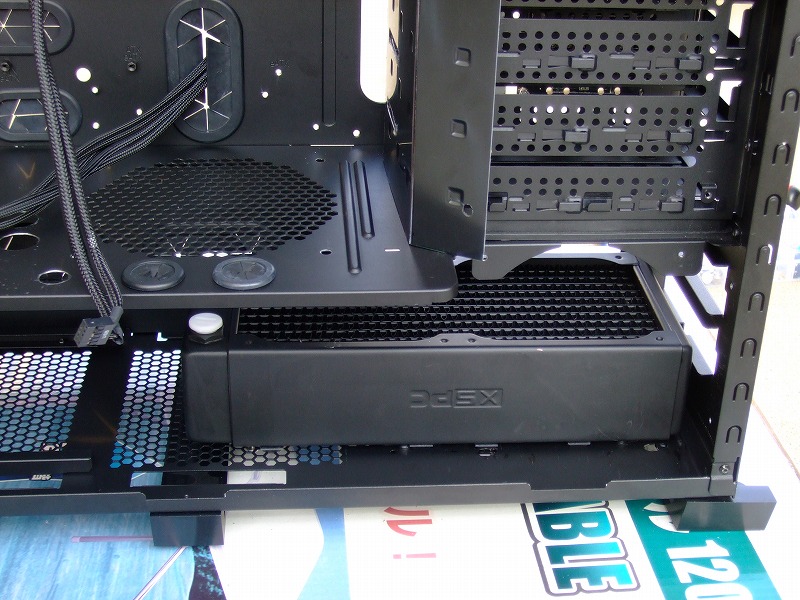

    ・そして ラジエター設置 完了 です

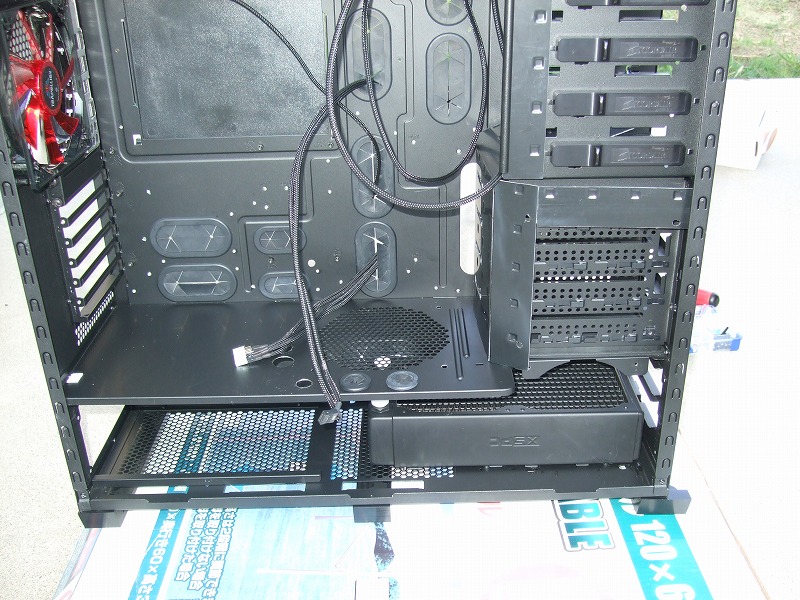

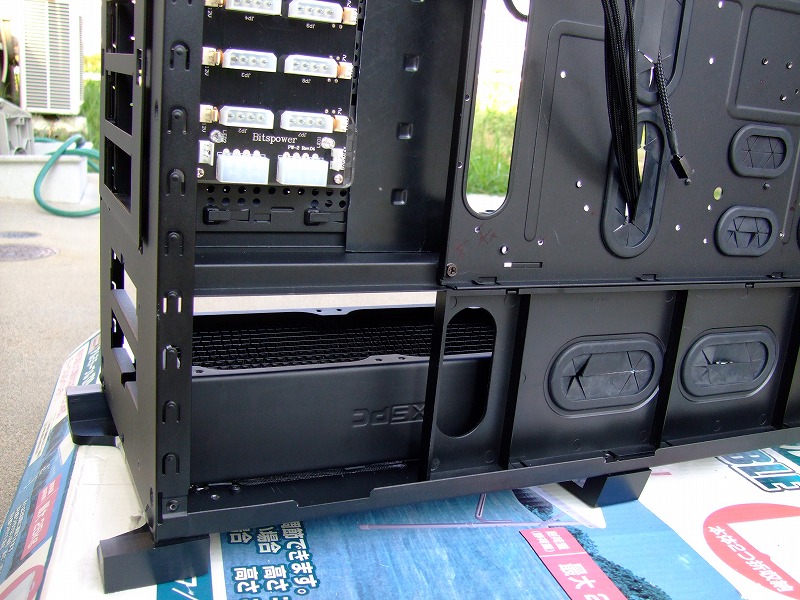

    ・VGA専用ラジエター、設置できました!

    ・下からのぞくとこんな感じ

    ・反対側サイドから

    よしよし、まずますですかね。

    ・・・

    お次の作業に取りかかります。

    先日の作業の中で、3.5インチシャドーベイを取っ払いましたが、
    下の写真のように強度が弱くなってしまいました (;;
     → これを、ステーを取りつけて補強します!


    ▼曲板ステーにてPCケースを補強 作業開始

    ・ホームセンターにて、曲板と ステンレス ステーを購入します
     - 曲板 黒NO.60 L-120B
     - 曲板 黒NO.61 L-60B

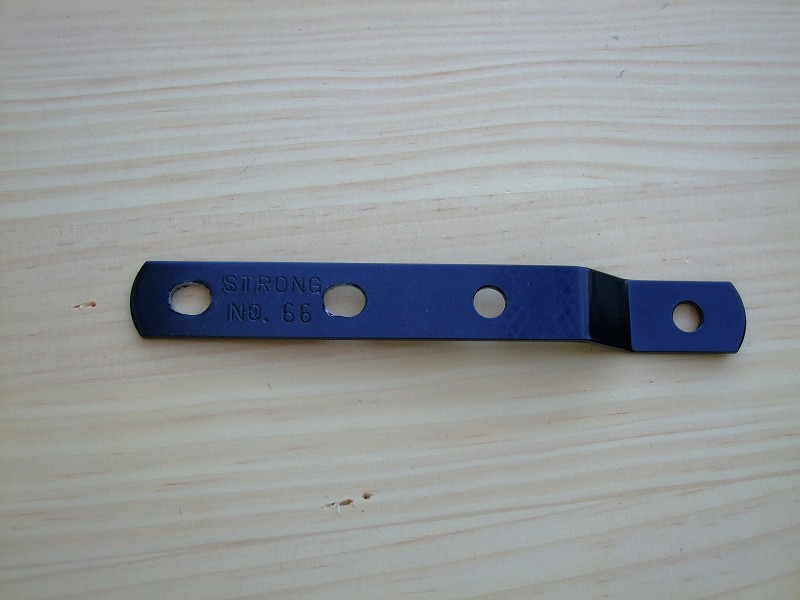

     - 曲板 黒NO.66 Y-130B
     - ステンレス ステー  NO23
     その他、ワッシャー、ボルト。

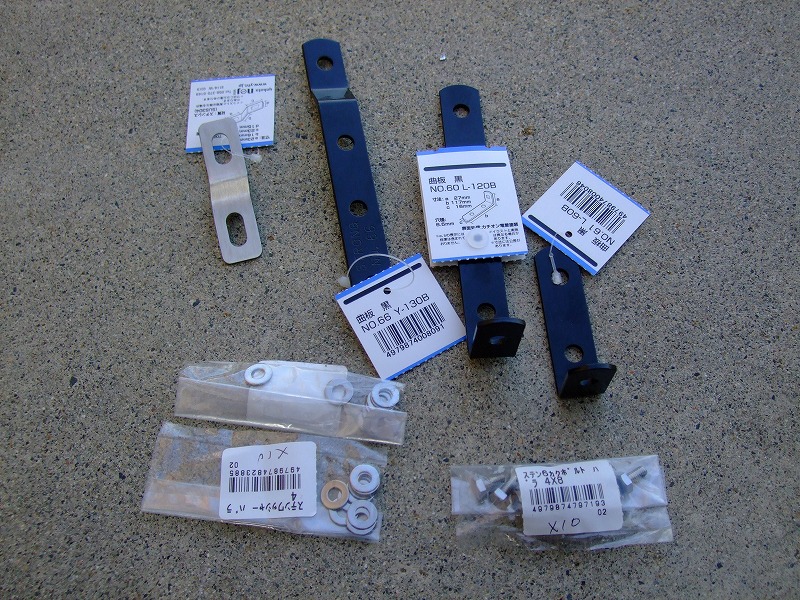

    ・曲板、ステンレスステー




    ・まず、ステー(曲板)にネジで固定して、イメージをつかみます

    ・PCケースに合わせてみます

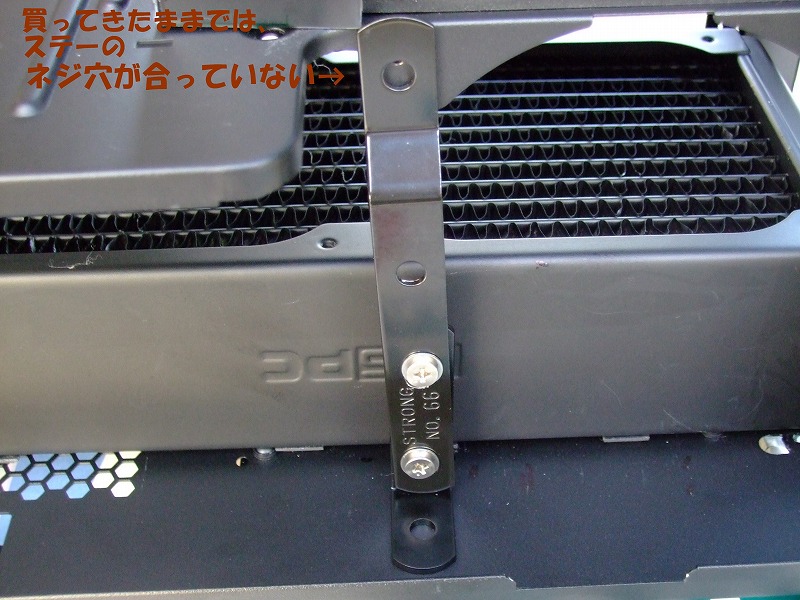

     当たり前ですが、このままではネジ穴が合いませんね・・・。
     → ネジ穴を広げましょう

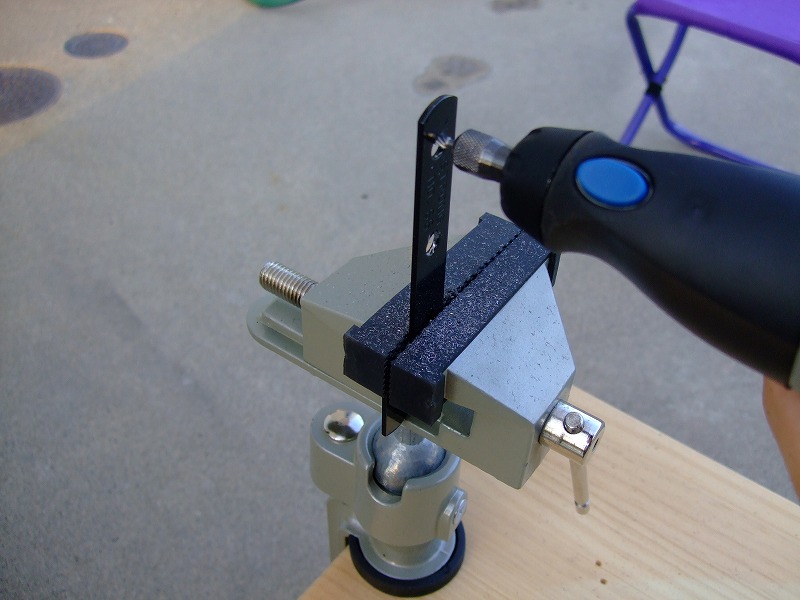

    ・ステーのネジ穴を広げるために、万力に固定します

    ・小生が使っているの万力です

    ・吸着ゴムのものもあるんです
    【当日発送】さまざまな作業に。角度...

    【当日発送】さまざまな作業に。角度...
    価格:1,680円(税込、送料別)


    ・これは標準的なものですね
    工具・金工バイス取付万力 ホビーバ...

    工具・金工バイス取付万力 ホビーバ...
    価格:3,875円(税込、送料別)

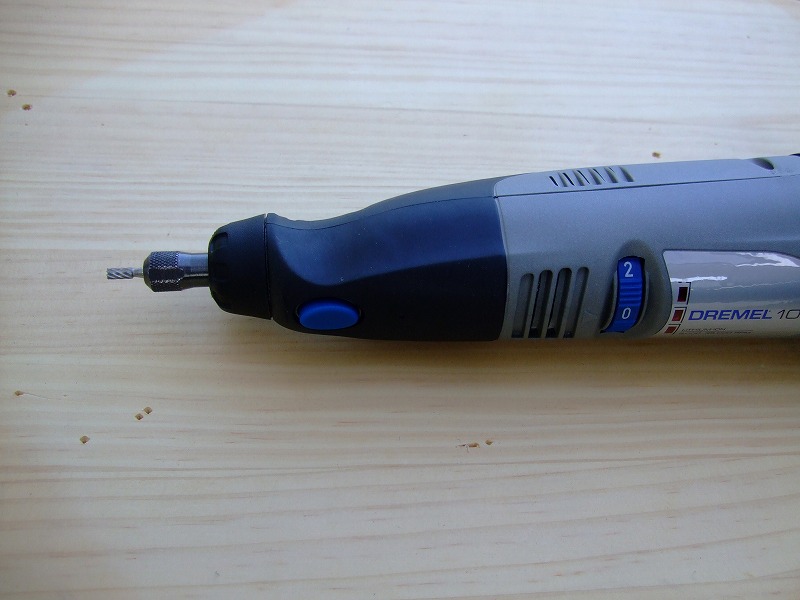

    ・ステーの穴は、ドレメルリューターにて広げます
     ビットは、ハイスピードカッターを使います。

    ドレメルリューター


    ・タングステンカーバインドカッター


    ・ハイスピードカッター



    ・ステー(曲板)のネジ穴を広げます

     ※ハイスピードカッターによる鉄粉は鋭利ですので気を付けましょう!
      ダイヤモンドカッターやタングステンカーバインドカッターは丸い鉄粉ですのでそこまで気にしなくていいと思います。
      参考:ドレメルリューター 「ビットメニュー


    ・ネジ穴を広げました♪
     左の穴と、右の穴では幅が違うのがわかるかと思います。

    PCケースに取り付けてみましょう!

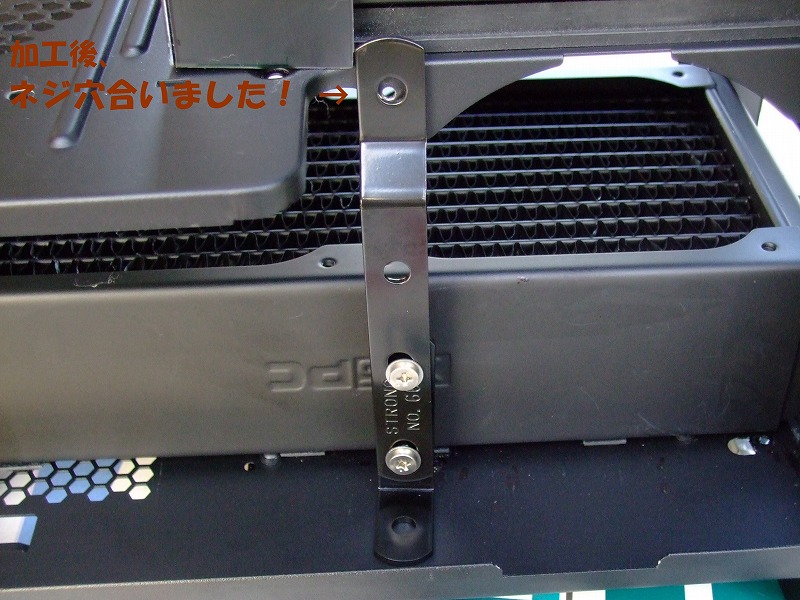

    ・よしっ! ネジ穴が合いました^^

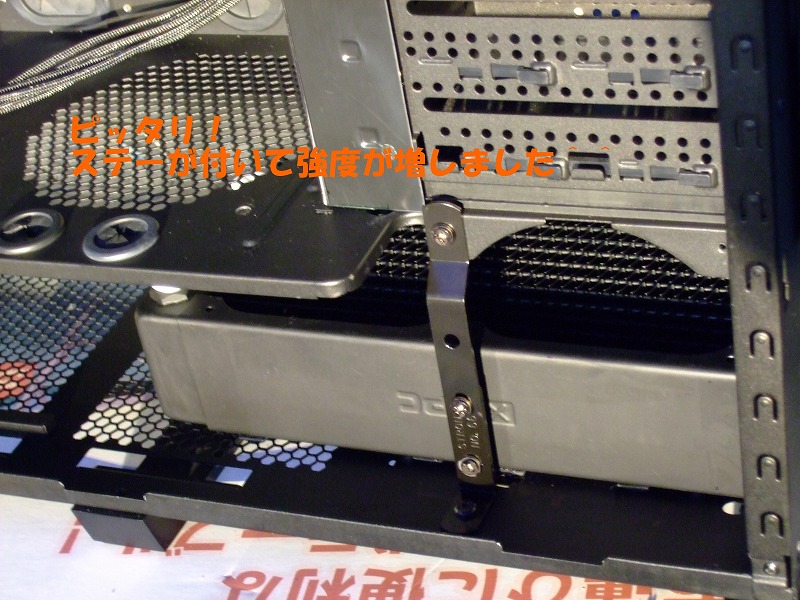

    ・ネジにボルトを締めて、ステー補強の完成 です
     PC側のネジ穴は、M3では不安が残りますので、M4サイズまで広げました。

    なかなかですね。
    曲板がラジエターに沿ってカーブしているのが良い感じです。

    ・・・

    今回は、ラジエターの設置、フィルターの取り付け。
    また、ステーによる補強として、ホームセンターの部材を使って、PCケースを補強しました。

    電動工具とその可能性にハマッています♪
    道具は使いこんでいくうちに親しみがわいて、自分の工作スキルも上がっていきますね。

    そんな、mod PC 面白い、最高です!!
    イエ━━━━( ´∀`)━━━━イ!!!!

    → 次回は、modスイッチをPCケースに取り付けるために、
      PCケースの5インチベイベゼル加工をしてみたいと思います!

    それでは、またです。
    ではでは。(・∀)ノ
