    「Obsidian CC800DW mod 第二弾」フロントパネルLEDの交換♪

    おはようございます。
    kaiten-sushiです。

    mod 第二弾に着手していますが、
    先日、大きめな作業のジグソーでのラジ穴あけと、ラジエターの設置を行ったところです。
    「Obsidian CC800DW mod 第二弾」ジグソーでラジ穴あけ、その他加工♪
    「Obsidian CC800DW mod 第二弾」VGAラジエターと,ケース補強ステーの取り付け^^

    そろそろ作業的には、スイッチ類やLEDにも手を加えていかなければなりません。

    → 本日は、少し細かい作業ですが、フロントパネルのLED交換をやってみたいと思います。

    >>続きです

    準備は大切です^^
    作業を始める前に、いつものホームセンターにて道具を調達してきました。

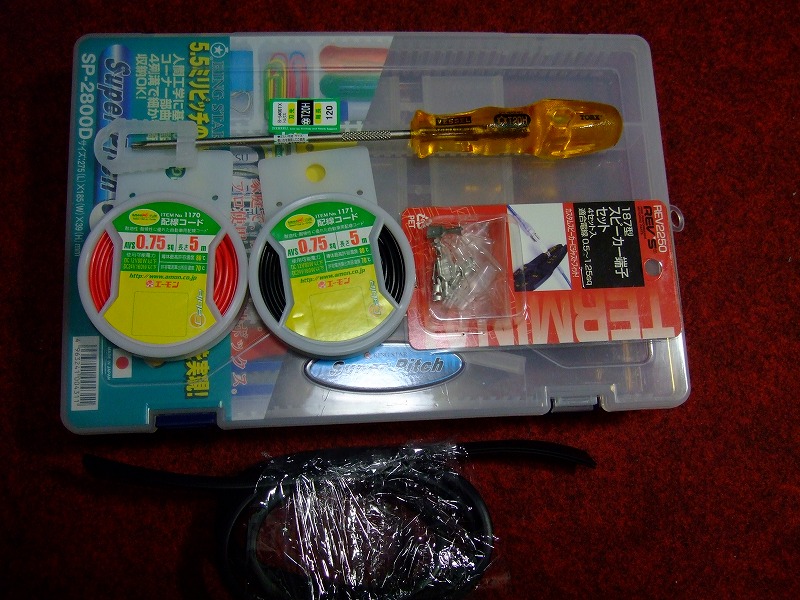

    ・配線コード、スピーカー端子セット、トルクスドライバー、工具箱、ゴムモールです
     今回使うのは、「配線コード」のみです。

    ・配線コード
     自動車用の配線コードです。エーモン工業
     DC12V 80Wまで耐えられますので、LEDはもちろん、水冷ポンプの配線に使えそうです。

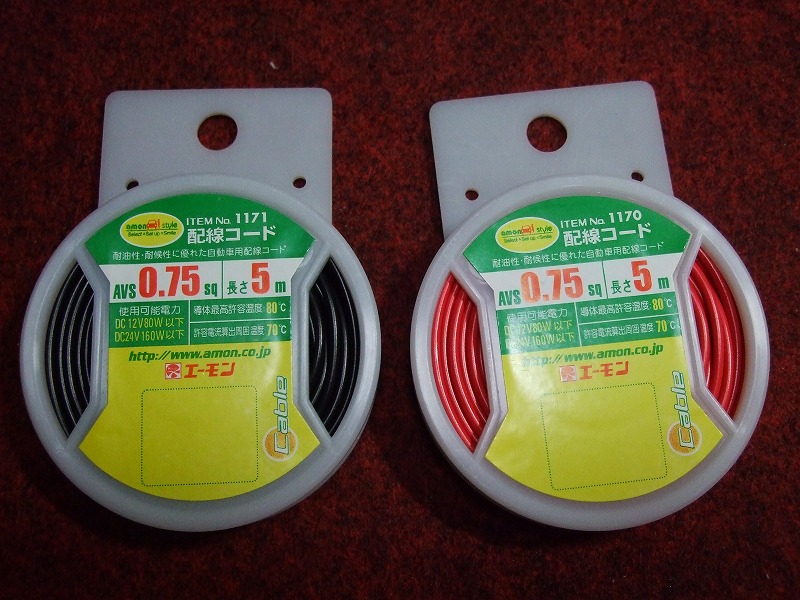

    ・配線コード、黒と赤


    ・トルクスドライバー。DDCポンプの分解用に購入です

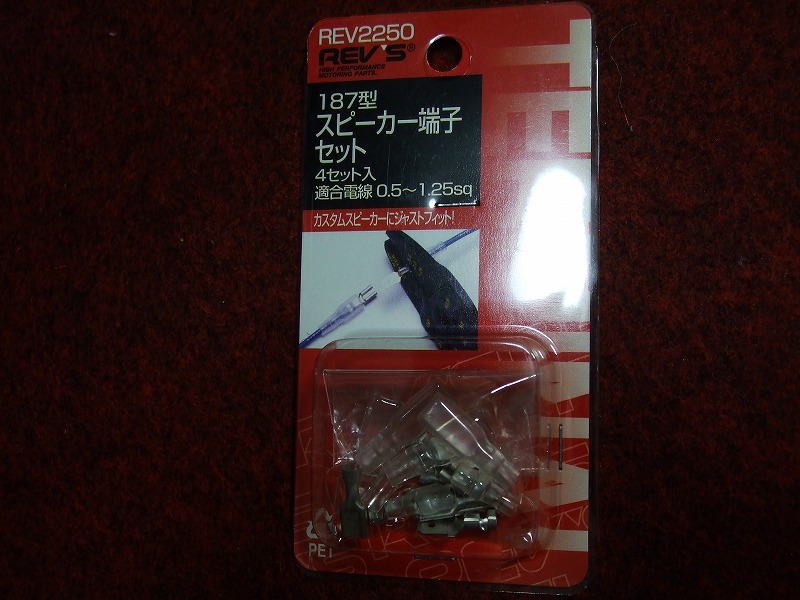

    ・スピーカー端子セット(いわゆるキボシ)
     これも自動車用ですが、スイッチ類やLEDの接続に使えそうです。


    ・工具箱♪

     - 左が「電源端子自作セット」です。
      24ピンATX、6ピン8ピンPCI-E、4ピンペリフェラル、SATA、3ピンファン、2ピン などの電源端子とコネクタが自作できます^^

     - 右が「ケーブルマネジメント・スリーブ」セットです。
      MDPC-Xのケーブルクリップやボルト、スナップキャップ。端子抜き工具などがあります。

    ・・・

    それでは、作業を始めましょう。

    ■フロントパネルLEDの交換 作業開始です!

    まず、PCケース「Corsair Obsidian CC800DW」のフロントパネルですが、標準では白く光ります。

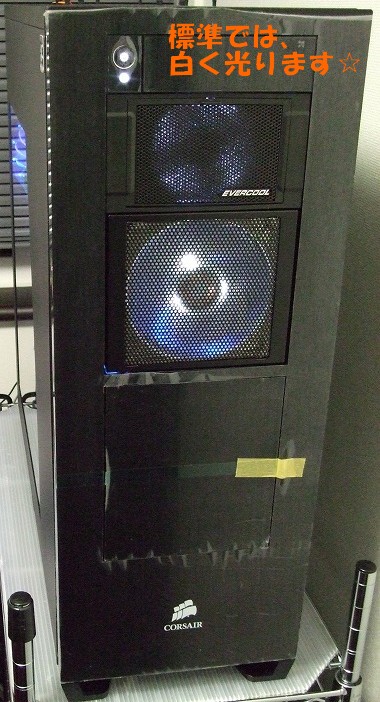

    ・写真のように白く光りますが、これを 赤色LEDに交換 します
     (少し昔の画像です)

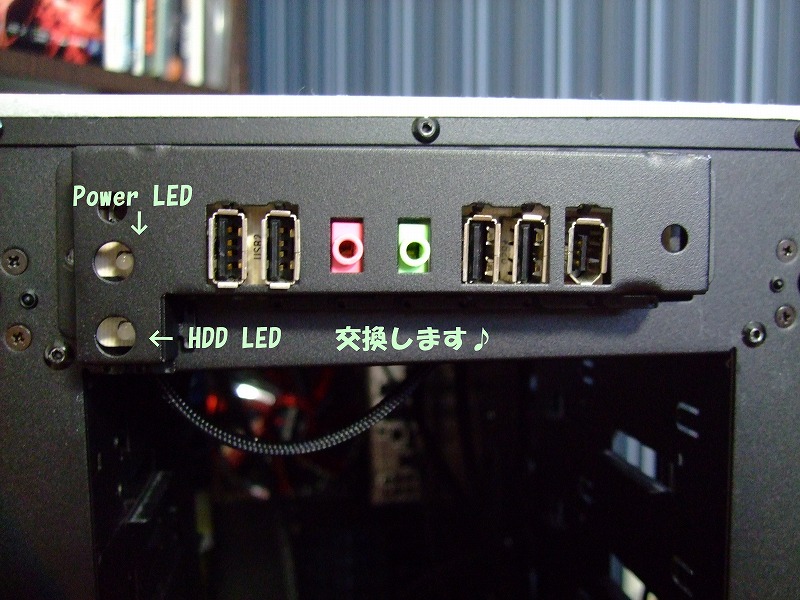

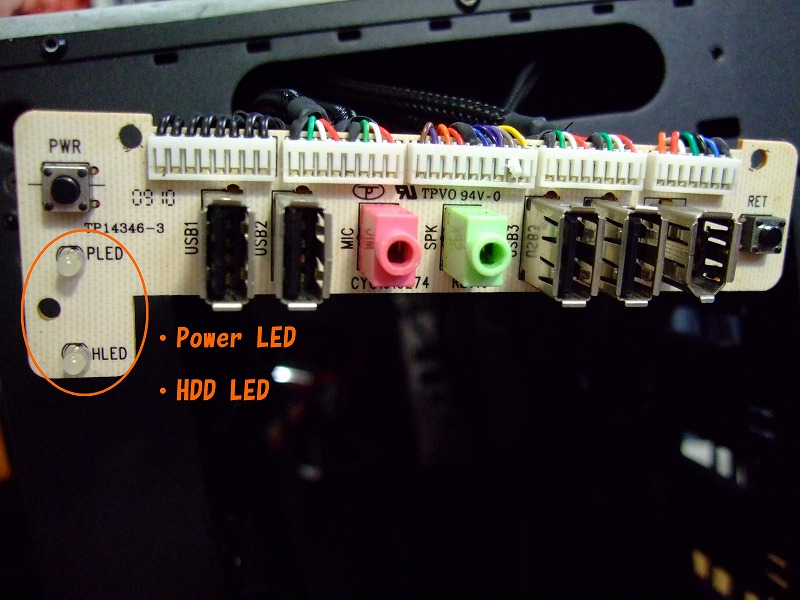

    ・PCケースの前面をバラしたところ
     写真の上側が Power LED、下側が HDD LEDです。

    ・さらに分解
     対象のLEDが見えてきました♪

    フロントパネルの裏基盤からはんだを溶かしますが、はんだごてを使います。

    ※電子工作用のはんだごては30Wくらいの低いものが最適です。
     温度が高すぎるとはんだが蒸発してしまいます。

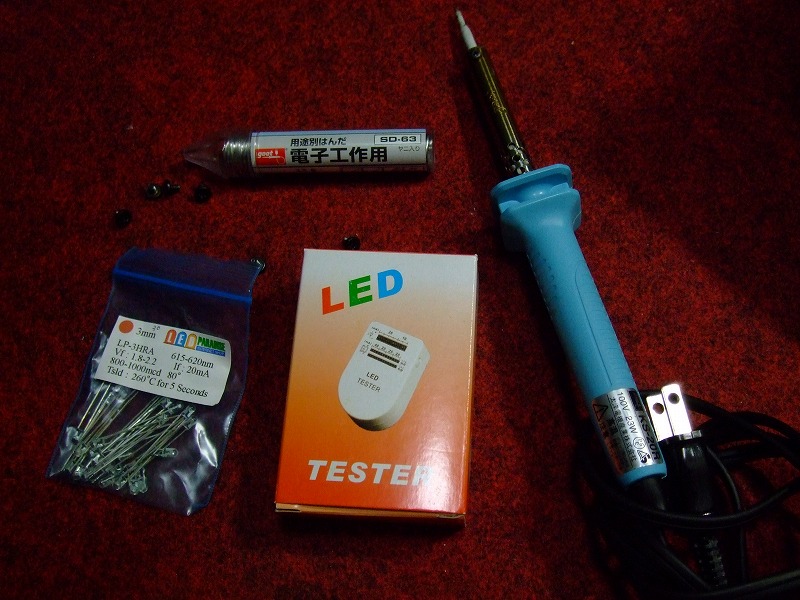

    ・小生の「はんだ・LED」セットです

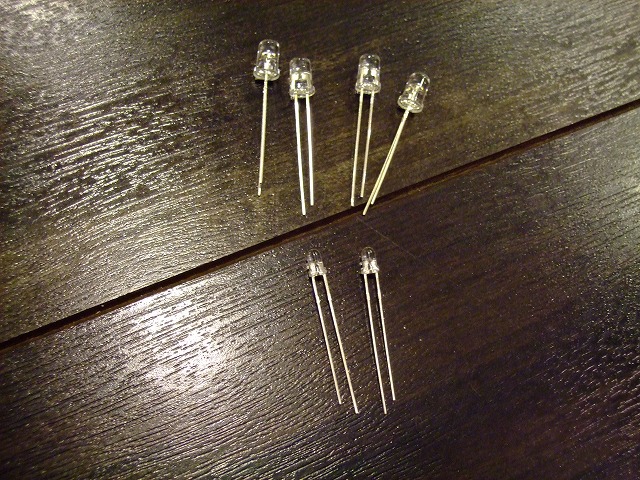

     LEDテスター、電子工作用はんだ、電子工作用はんだごて(30W)、はんだ吸取線、円筒形LED(20mA)です。

    ・はんだ吸取り線

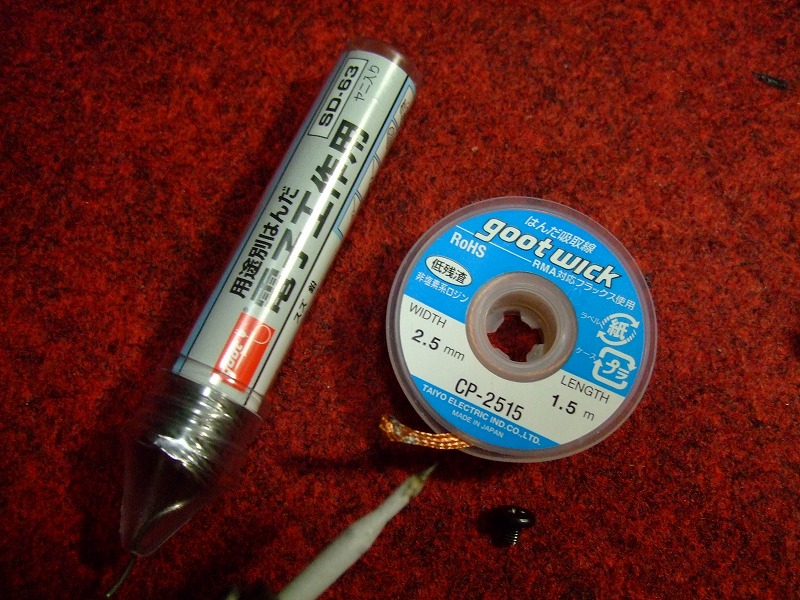

    ・LEDテスター、はんだ


    ・はんだごて、はんだ吸取り線

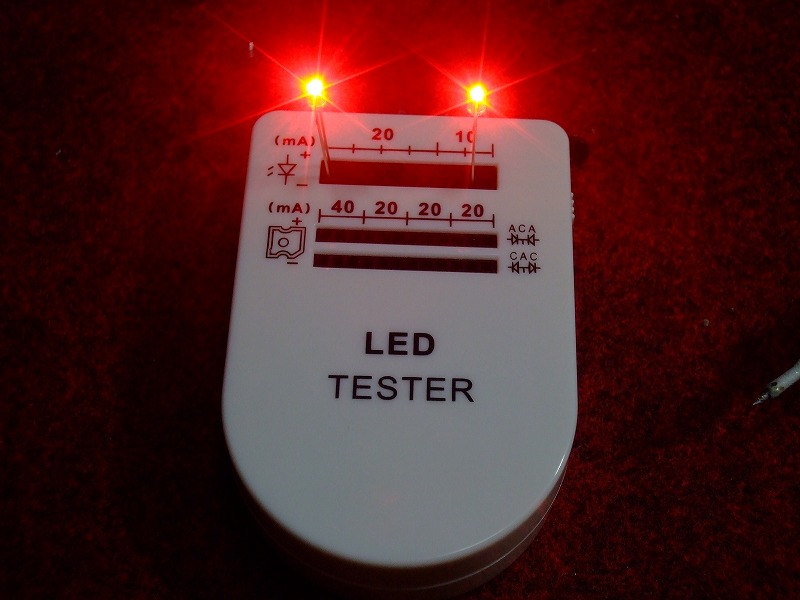

    ・まずは、テスターにて LEDの色味をチェックします。
     なかなかの輝きですね。合格です^^


    ▼ここで小技?ですが、
     PC に LEDを組み込んだ場合、PC にマザーを載せてから電源を入れないと LED発光の確認ができないと思われますが、現在 PCはバラしていて電源が入れられません。
     そんなとき、このテスターを利用して、PCに電源を投入しなくてもLED発光が確認できます。その方法です。

    ・まず、LEDに付いている長い端子を使います
     LEDを使うときには、長い端子の部分を切り取ると思いますが、これを利用します。

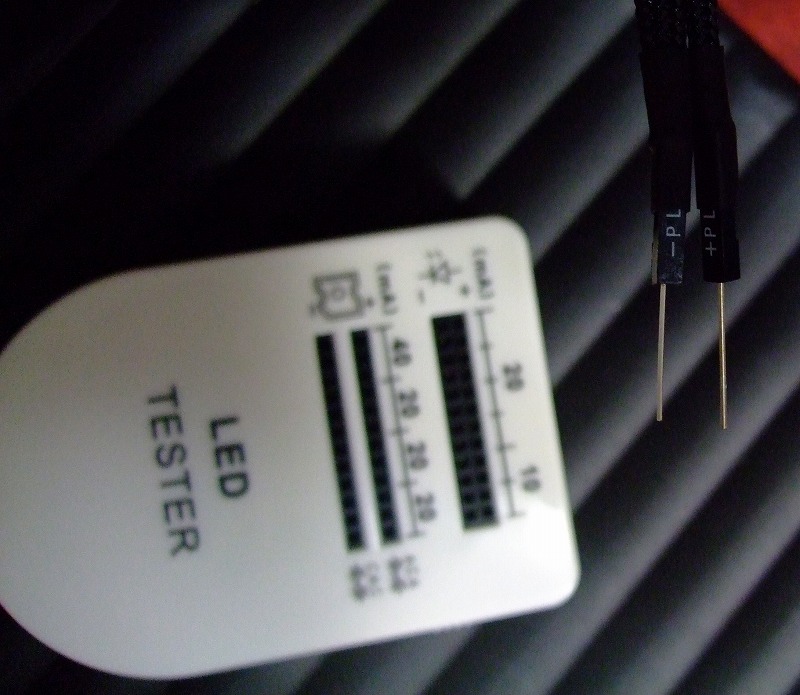

    ・フロントパネルのスイッチ・LEDの反対側の配線にその端子を差しこみます

    ・この場合、PowerLEDですね
     LEDの余った長い端子を、-PLED と +PLED に差しこみます。

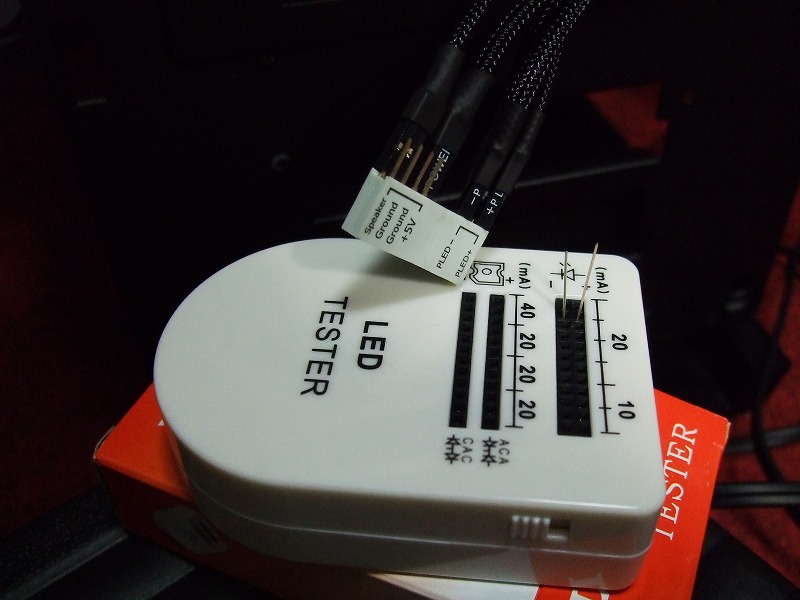

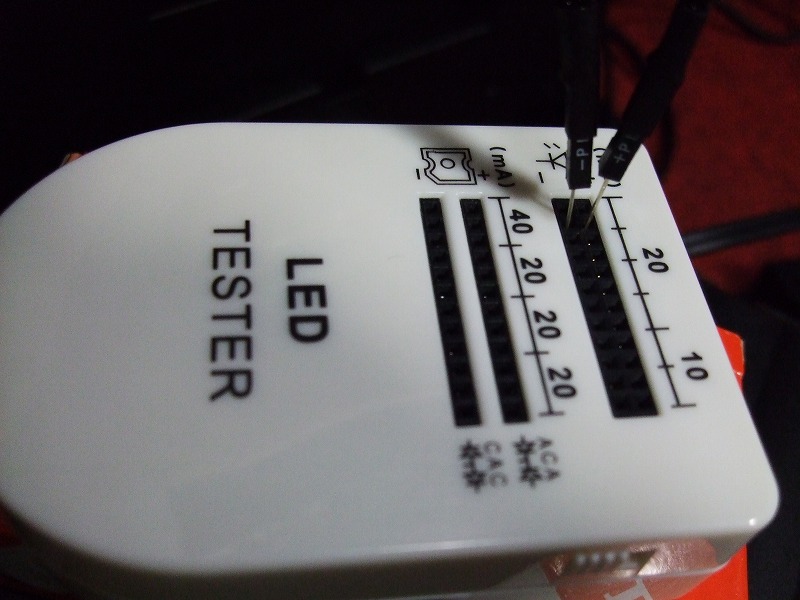

    ・差しこんだ端子を、LEDテスター(電流供給口)に接続します

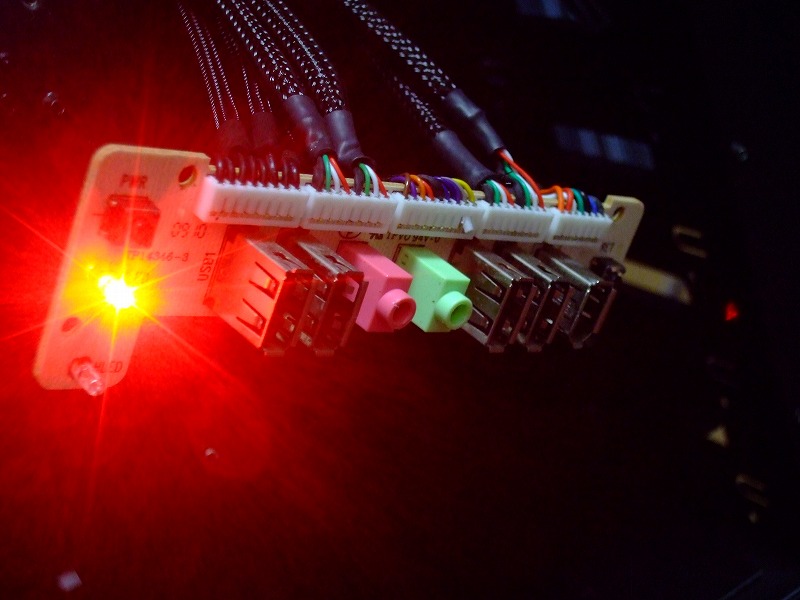

    ・LEDテスターの電源をオンにすると、みごと点灯!
     Power LED は OKですね♪ やりました。

    ・・・

    ・お次、HDD LEDの交換です

    ・・・と、ここで HDD LEDの交換中に問題が発生。

    その、はんだ作業を長々と続けた結果、
    HDD LED付近のフロントパネル基盤が溶けちゃいました

    あちゃー。

    HDD LEDが点灯しない ヽ(´Д`;)ノアゥア...

    それからも試して、はんだを多めに塗ったり、基盤の皮膜を削って接続してもダメ。
    夜遅いので、今日は就寝することに。

    ・・・

    翌朝。
    「そうだ、基盤が溶けたなら、配線同士をバイパスしたらいいんじゃない!」
    と思い立ちました。

    ・ここで、エーモン工業、配線コードの登場です。準備しておいて良かったー

    そして作業再開!

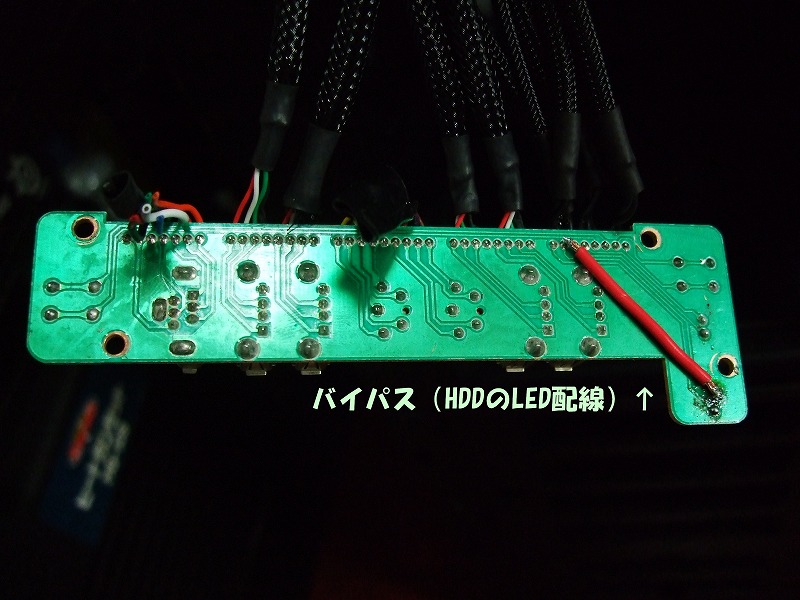

    ・フロントパネルの裏基盤の HDD LEDを、配線コードでバイパスしました
     配線コードを使って、(基盤をスルーして)、HDD LEDの配線同士をはんだで接続しました♪
     これで点灯すればいいんですが!?

    ・点灯準備OK

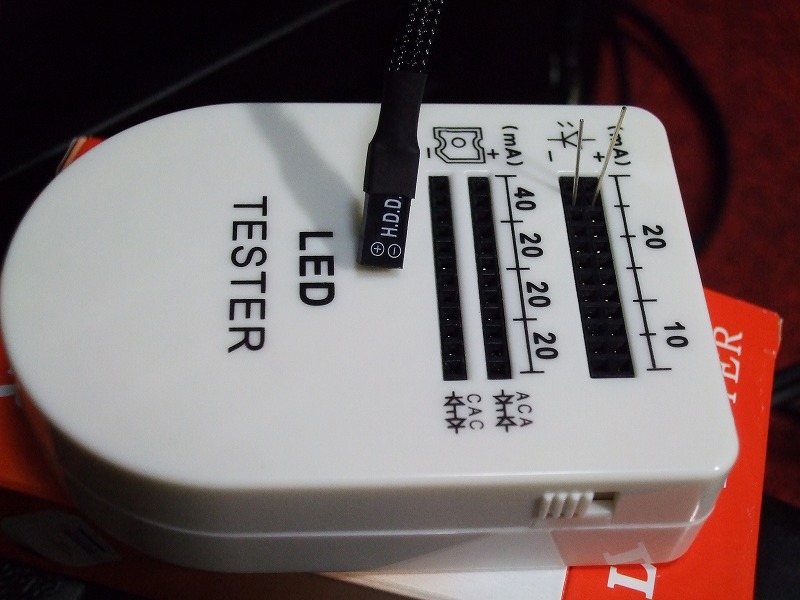

     同じようにLEDテスターにHDDの端子を接続します。
     いきますっ!

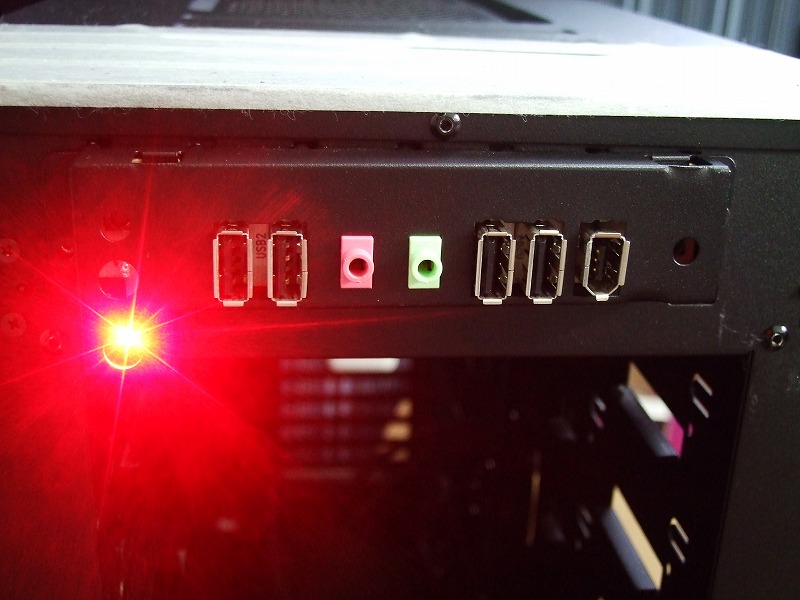

    HDD LED 点灯OK〜
     まばゆいばかりにレッドに点灯しております!
     PowerLEDよりも気持ち明るめです。

    ・・・

    ということで、フロントパネルLEDの交換完了!!
    やったー。
    途中でくじけそうになりましたが、配線コードやLEDテスターに助けられました。

    今回はLEDテスターも大活躍してくれました。
    ダメだと思っても、アイディアしだいでなんとなかるもんですね。
    初日は、あやうくフロントパネル全交換になるのかと思った勢いでした。

    大切だったのは、一日おいて冷静に考えることだったのかもしれません。
    (ラブレターも 書いた翌日に読み返した方がいいって、言いますもんね)

    今回の作業は、内容的には細かい地味な作業でしたが、
    自分の中では、補修 LEDが点灯した瞬間、 modレベルが2に上がった「テレレレ、テッテッテーン♪」(ドラクエのレベルアップ SE) のような気分でした(^^)|

    またがんばりまーす。
    それでは、またです。(・∀)ノ
