    「Obsidian CC800DW mod 第二弾」modスイッチの取り付け(途中)

    おはようございます。
    kaiten-sushiです。

    mod 第二弾に着手しております。
    そろそろmodスイッチやネオン管の配置、配線コードの自作にも取り掛からなければならないのですが、MDPC-Xに頼んだスリーブがなかなか届かないのです。(−_−)

    9/12日に注文していますのでそろそろ届くころなのですが、おそらく台風15号の影響で遅れているのかと予想されます。

    スリーブが届かなければ配線の作業が進まないので困ったものです。

    今日はできる範囲での作業ということで、
     → 「modスイッチの取り付け」の途中までをお伝えしたいと思います。(^―^)


    ▼参考までに、mod 第二弾の進捗状況はこんな感じになっています♪
    「Obsidian CC800DW mod 第二弾」フロントパネルLEDの交換♪
    「Obsidian CC800DW mod 第二弾」VGAラジエターと,ケース補強ステーの取り付け^^
    「Obsidian CC800DW mod 第二弾」ジグソーでラジ穴あけ、その他加工♪

    >>続きです

    modスイッチは、ネオン管のスイッチの「オン/オフ」の切り替えに使おうと考えています。
    (一部、以前の記事と画像を引用します)

    ・mod スイッチ
     Delrin Vandal Resistant Illuminated Switch Black - 22mm Red Ring
      - Vandal Switch Style: Latching Switch Style (ie. ON/OFF Switch)

    ・構造は、オン/オフの切り替えと、LEDが仕込まれています

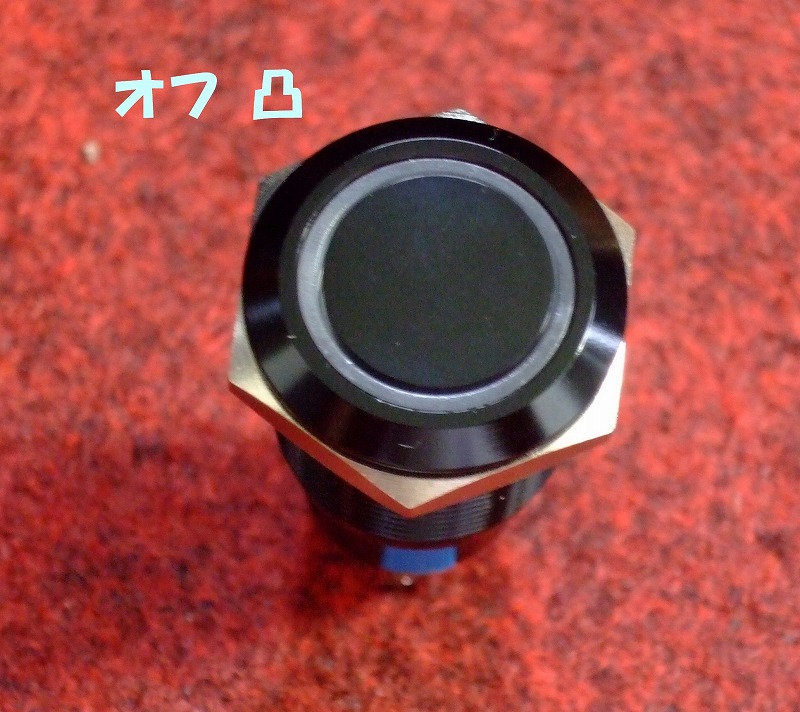

    ・これがオフ状態

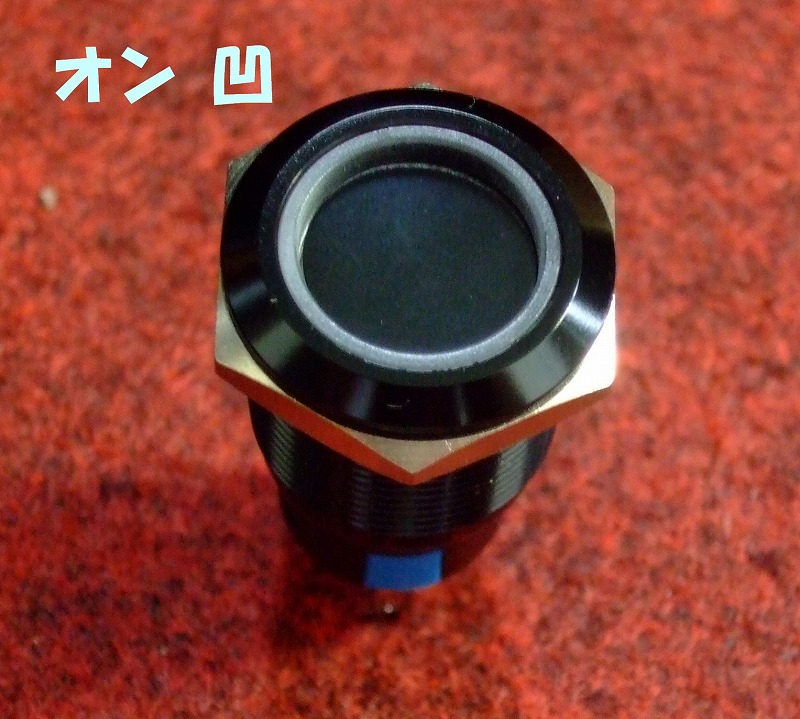

    ・これがオン状態です

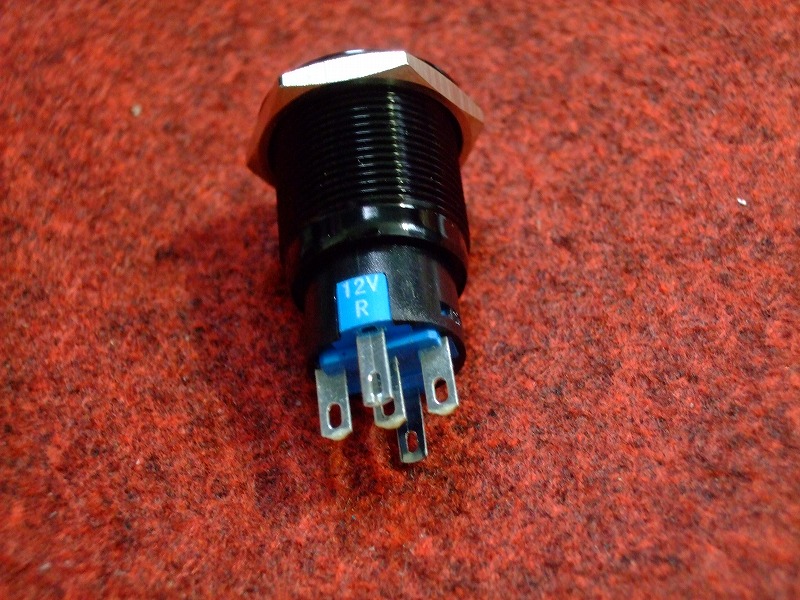

    ・後ろの配線です


    ↓modスイッチの対象は、ネオン管です。
    VIZO「CCFL-UV」UVネオン管2本セット (UV紫外線ライト)  と、
    Lamptron 8" Dual Cathode Light Kit - Red - Sleeved
     を使おうとしています。

    ・下の写真は、Lamptron 8" Dual Cathode Light Kit - Red - Sleevedです。
      - Sleeve Color: Black
      - Heatshrink Color: Black

    ・ネオン管2本入りです

    ・・・

    紹介はここまで。
    それでは作業を開始します。

    ▼modスイッチ取り付け作業 開始(途中まで)

     modスイッチの配置場所は、PCケース「Corsair Obsidian CC800DW」の標準の5インチベイベゼルに穴をあけて取り付けようと考えています。

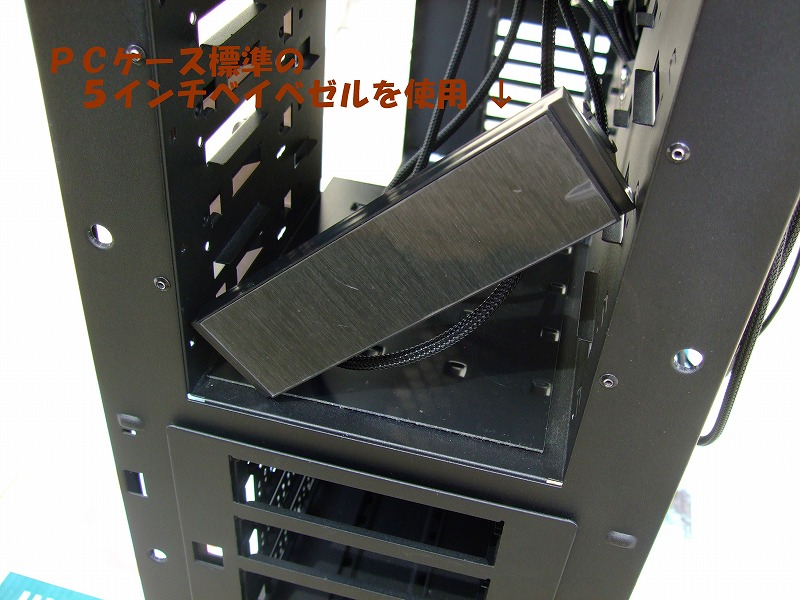

    ・標準の5インチベイベゼルを使用します!
     こいつにmodスイッチ用の穴を3つ開けます^^

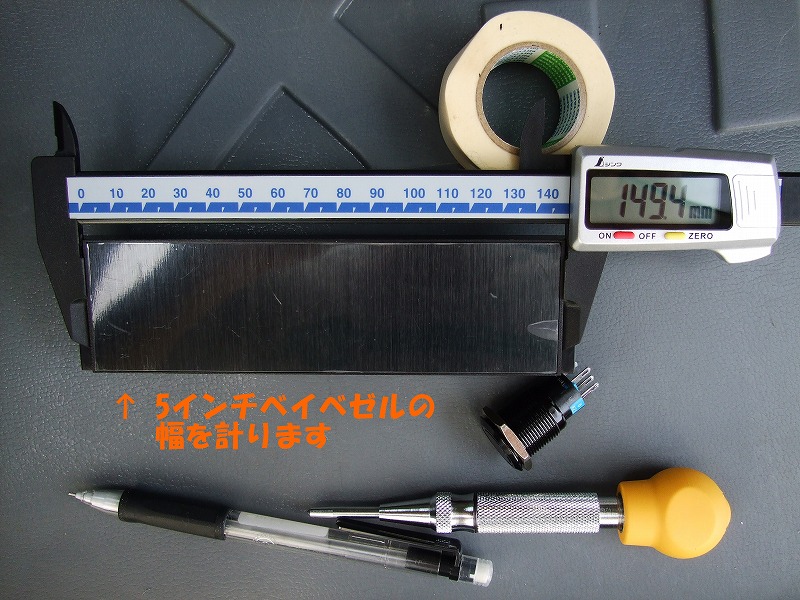

    ・まず、デジタルノギスで、5インチベイベゼルの寸法を計ります
     どのPCでもだいたい15cmくらいだと思います。

    ・デジタルノギス 150mmと100mmと、オートポンチ



    ・寸法を計ったら、写真のように5インチベイベゼルの真ん中にオートポンチで印を付けます
     オートポンチで印を付けることによって、ドリルドライバーでの穴あけが正確にできますよ。重宝しますね。

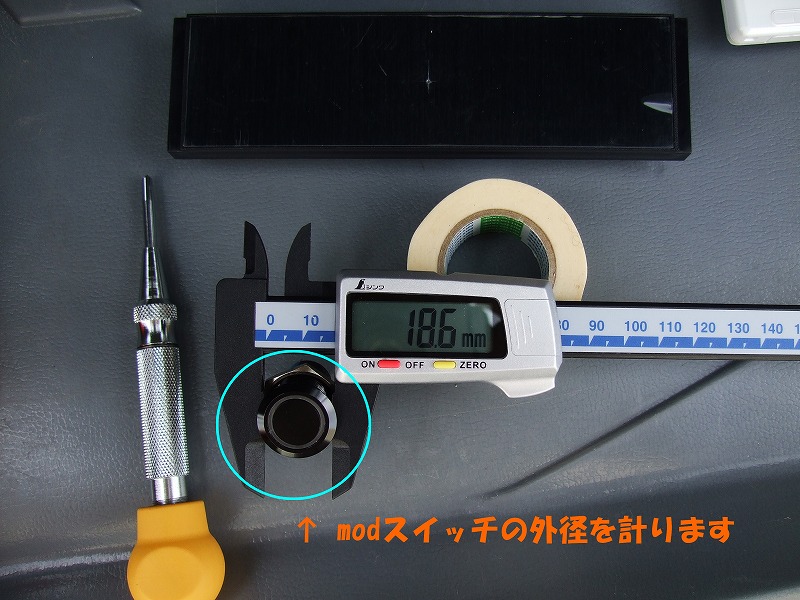

    ・また、modスイッチの外径を計ります
     デジタルノギス、左にあるのがオートポンチ、便利です。


    ・ここでドリルドライバーを用意します

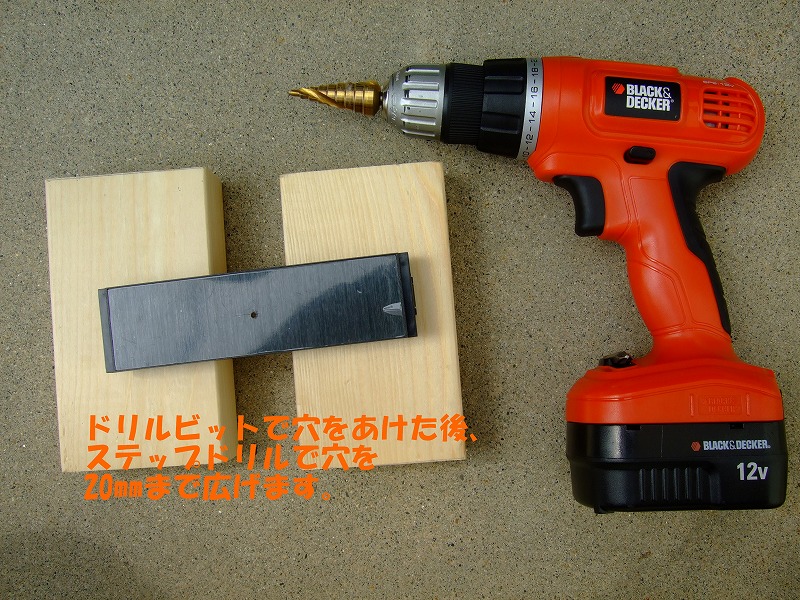

    ・ドリルビットで小穴(Φ2.5mmがベストかな)をあけた後に、ステップドリルにて穴を広げていきます

    ・ステップドリル



    ・ステップドリルで19mm〜20mm まで、穴を広げれば OKです

    ・modスイッチの取り付け穴 1つ目 完成 です!

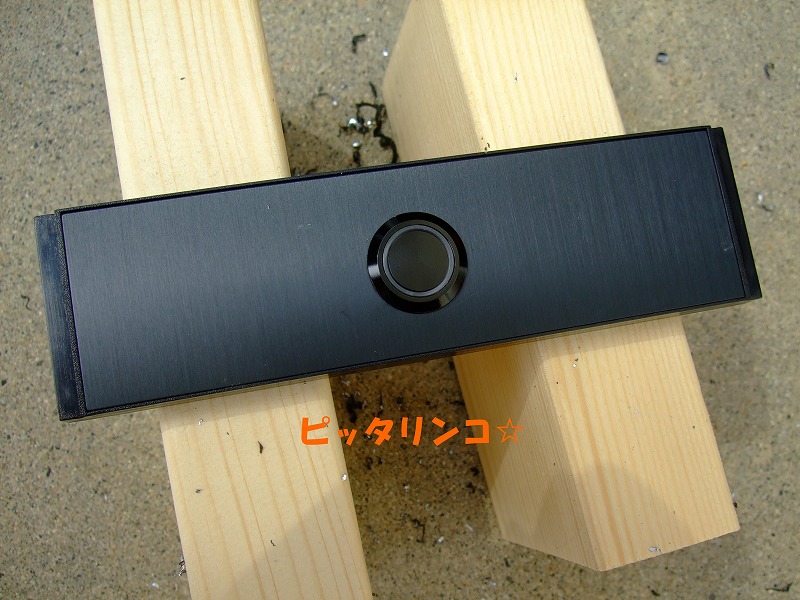

     modスイッチを合わせてみました。 ピッタリです^^

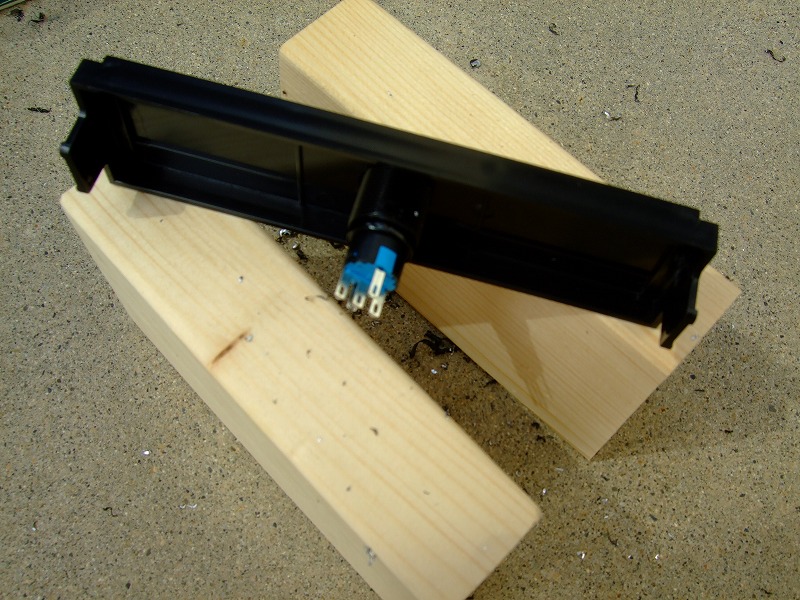

    ・5インチベイベゼルの裏からの様子です
     シッカリと固定されています。


    modスイッチ、3つ分の穴をあけましょう。
    同じように、デジタルノギスとドリルドライバーのコンボで作業を進めます!

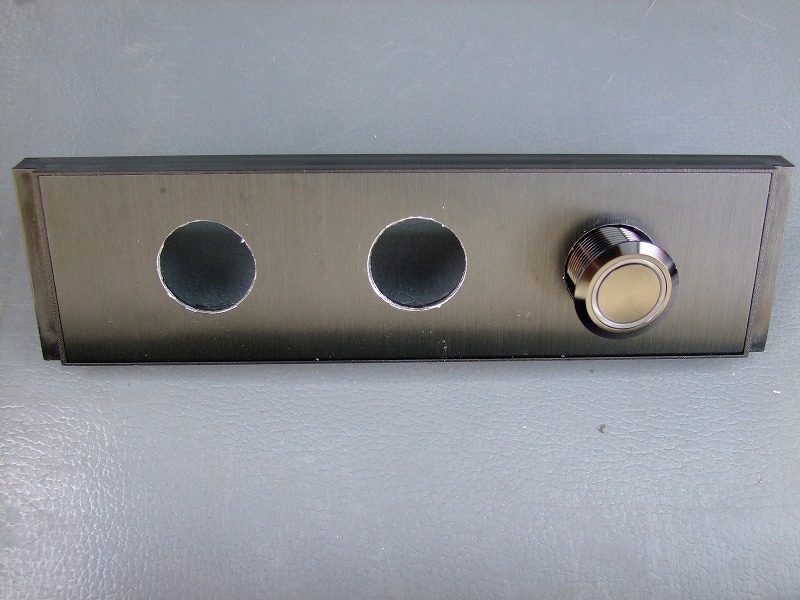

    ・そして、modスイッチ 3つ分の取り付け穴も 完成 です
     こんな感じ。
     このあとドレメルリューター にてバリ取りを行いました♪

    あとは、配線作業とネオン管の点灯確認ですね (^0^)
    (スリーブ早く到着してほしい)

    ・・・

    ということで、今回は、modスイッチの取り付け作業として、
    5インチベイに穴をあけてmodスイッチの取り付け穴の作成を行いました。

    いままでは工具がそろっておらず、トンカチやはんだごてで穴をあけていました。
    工具がある今は、作業時間の短縮と工作精度の両立が可能となりました♪
    (作業時間は20、30分くらい)

    本日の作業はここまで。
    それでは、またです。(・∀)ノ

    PS
     9/22〜9/26まで、稲刈り&精米作業に行ってきます!
     小生の実家は兼業農家なので、家族が休みをずらしながら会社には稲刈り休みをもらっています。
     雨が晴れてくれなければ作業はできないので、スッキリした秋晴れ空が恋しいです。
     魚沼産コシヒカリ、今年は何俵とれるでしょうか!?楽しみです。

    [  閲覧していただき ありがとうございます。
     ポチっと よろしくお願いいたします  ]
     人気ブログランキングへ
