    「Obsidian CC800DW mod 第二弾」水冷ポンプ用 電源ケーブル自作♪

    おはようございます。
    kaiten-sushiです。

    実家の稲刈りですが、台風15号の影響により 遅れに遅れて、昨日やっと 稲刈りのみ 終わりました。あと精米作業がありますが、ほんと台風には翻弄されっぱなしです。(有給使いまくり)

    それに加えて、自宅の「リビングPC」もついにオナクナリになった様子で、電源も入らなくなってしまいました。(電源コンセントを抜いて、再度差すと一瞬起動するが、また落ちる、の永久ループ)(−_−)。2004年購入 寿命か。

    「サブPC」も、実家の弟のもとに渡ってしまい、、、
    今現在、自宅にはバラした「メインPC」が1台のみという状況。

    つまり、自宅には 起動できるPCが一台もない件
    (楽しみにしてる ブログ フレンズさん達の記事も読めずじまい。。。)

    そりゃもう、奥方からもクレームのあらしですわ・・・。
    さすがにこの状況はマズイので、「リビングPC」だけでも復活させようと考えております。
    ( ん!? (´・ω・`ノ) やっぱ APU の Llano、リャノ?、ラノ?  )

    そんな中で、オナクナリになる前に、
    奇跡的にブログの更新ができましたので、記事をアップしたいと思います。

    ・・・

    さて、ただいま mod 第二弾に着手しております。
    長々と待たされた MDPC-Xに頼んだスリーブ がようやく着弾いたしました。

    ※個人輸入している皆様から、海外からの運送遅れの原因など、貴重な情報をコメントしていただきました。 状況がつかめて とても助かりました。
     その節は、大変ありがとうございました ☆

    ということで、本日は 配線コードの自作に取り掛かりたいと思います。(^―^)
     → 具体的には、水冷ポンプ用の電源ケーブルの自作 を行います。
       (作り方は他の配線と一緒です。他でも応用できるかと思います)


    ▼参考までに、mod 第二弾の進捗状況はこんな感じになっています♪
    「Obsidian CC800DW mod 第二弾」modスイッチの取り付け(途中)
    「Obsidian CC800DW mod 第二弾」フロントパネルLEDの交換♪
    「Obsidian CC800DW mod 第二弾」VGAラジエターと,ケース補強ステーの取り付け^^
    「Obsidian CC800DW mod 第二弾」ジグソーでラジ穴あけ、その他加工♪

    >>続きです

    電源ケーブル自作の背景など

    Q.作業に移る前に、なぜ電源ケーブルを自作するのか?
      を、簡単に説明しておきますね。

    A.結論から言うと、ポンプが電力を食うからです (^^ゞ

    その、今回のmod第二弾では、水冷のポンプを2つ付けて2系統にするつもりです。
    ポンプを2つ付けるということは、それなりの電力を食うことになりますので、他の電源ケーブルからの分岐などは、なるべくなら避けたいのです。
    分岐ケーブルから電力を取った場合、ほぼ確実に電圧不足におちいりますから。

    そのため、ポンプの電源は電源ユニットから直接取ろうと考えています。
    (例えば、X-Station兇らではなく。以前の記事「電源分岐用ステーション「X-Station Power-Extension II」着弾!」

    ↓ポンプはこちらを、2つ使います。

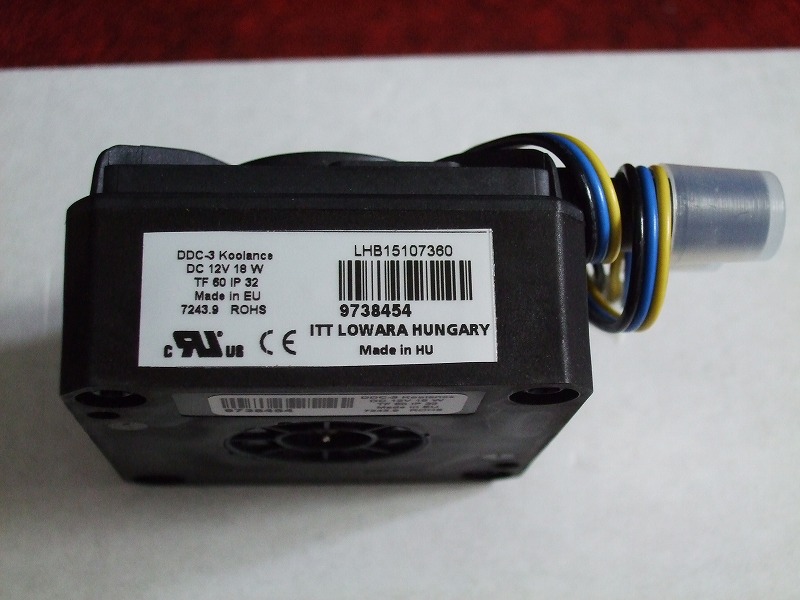

    Koolance PMP-400 High-flow Pump
     スペックからして、もとは「Laing DDC-3.25」だと思われ。

    ・スペックです 翻訳(国内での情報):
     Laing DDC-3.25
     動作電圧 DC8V〜13.2V
     負荷電流 1.5A
     最大流量 500LPH
     最大揚程 6.8m(22.4ft) ≒ 7m (23ft)

    ・スペック 英文(海外Koolanceでの情報):
        Maximum Flow Rate: 8.7 L/min (2.3 gal/min)
        Maximum Head Pressure: 7m (23ft)
        Motor: Brushless DC, electronically commutated, spherical motor
        Expected Lifetime: 50,000 hrs. MTBF (5.7 years)
        Power Consumption (at max): 20W
        Voltage Range: 8 to 13.2 VDC
        Startup Voltage: 9 to 13.2 VDC
        Maximum System Pressure: 1.5 kgf/cm2 (22 PSI)
        Maximum Temperature: 60°C (140°F)
        Electrical Connector: 3-pin fan header with tachometer speed signal
        Hose Connections: 10mm (3/8") ID hose barbs
        Weight: 198g (7oz)

     (ちまみに「Laing DDC-3.25」は、現在のポンプの中で最上級の揚程を誇るポンプです。12v駆動時)

    ・スペックで重要なところは、DC12V駆動時「18W」というところです
     18Wも消費しますので、2つで「40W」近くに達します
     やはり電源ユニットから直接取った方がよさそうです。
     (X-Station兇ら取った場合、他に電力が行き渡らないですね)

    ということで、水冷ポンプ専用の電源ケーブルが必要になったわけです。

    ・・・

    よしよし、久々の mod ケーブル自作 & スリーブ作業ですね。
    わくわくします。

    ■水冷ポンプ用の電源ケーブルの自作 作業開始!!
     (他ケーブルでも応用可)

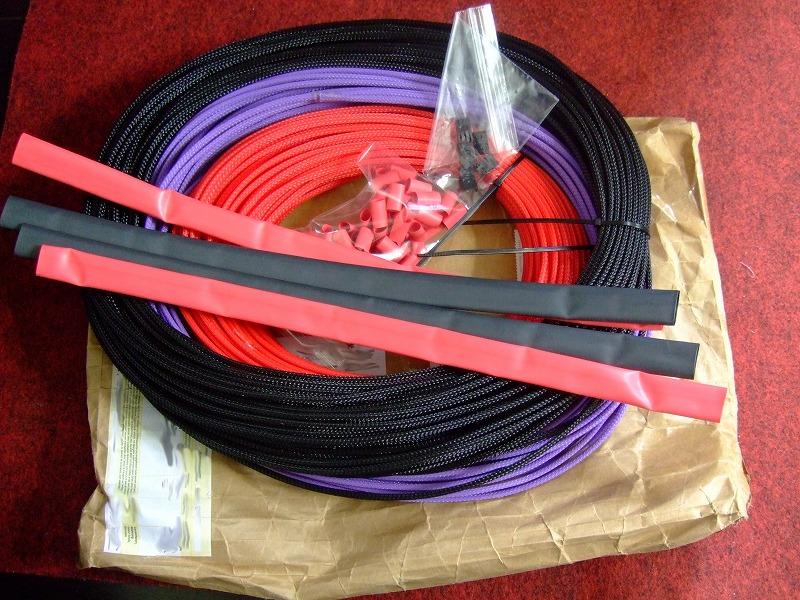

    ・まずは、MDPC-Xからスリーブの着弾です
     Sleeve SMALL - BLACK、Sleeve SMALL - RED、Sleeve SMALL - VIVID VIOLET、それぞれ30Mです。
     今回は遅れて11日間もかかりました(^^ゞ
     このスリーブはメインPCの在庫確保にも使います。

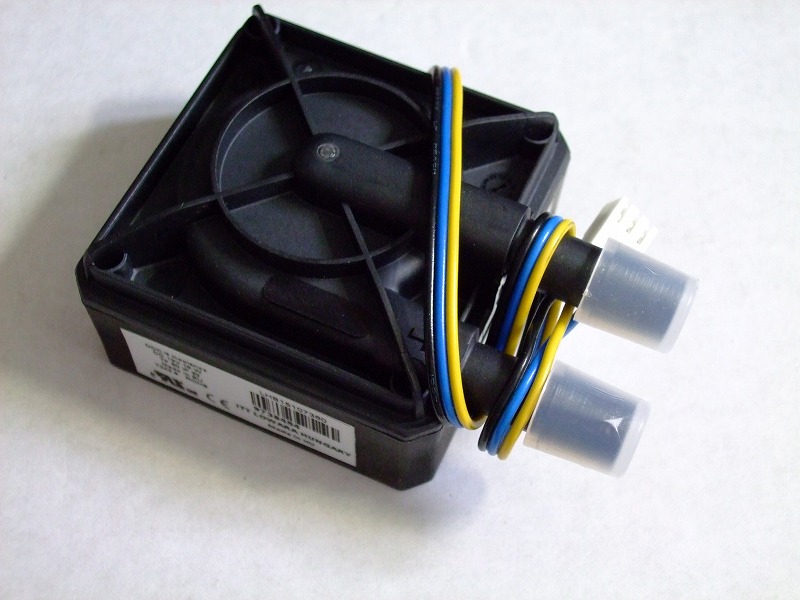

    ・ポンプ用 電源ケーブルを自作する前に、リザーバに付けたポンプ自体をスリーブ化しちゃいます♪
    (リザーバにポンプを付ける記事は改めてアップしますね。
     リザーバ:「Koolance RP-402X2 Dual 5.25」 )

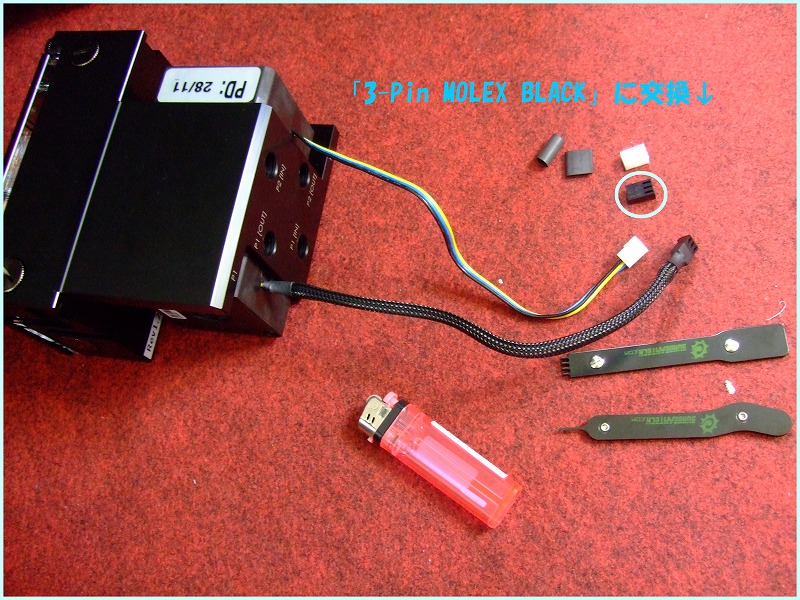

    ・ポンプのスリーブ化と、コネクタの交換
     3ピンコネクタを,Molexのブラックに交換します。ひきしまりますね^^

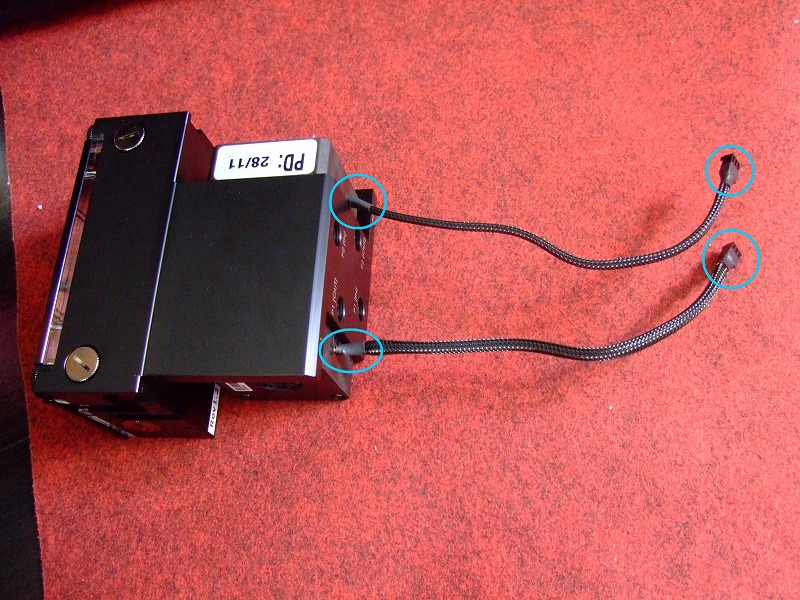

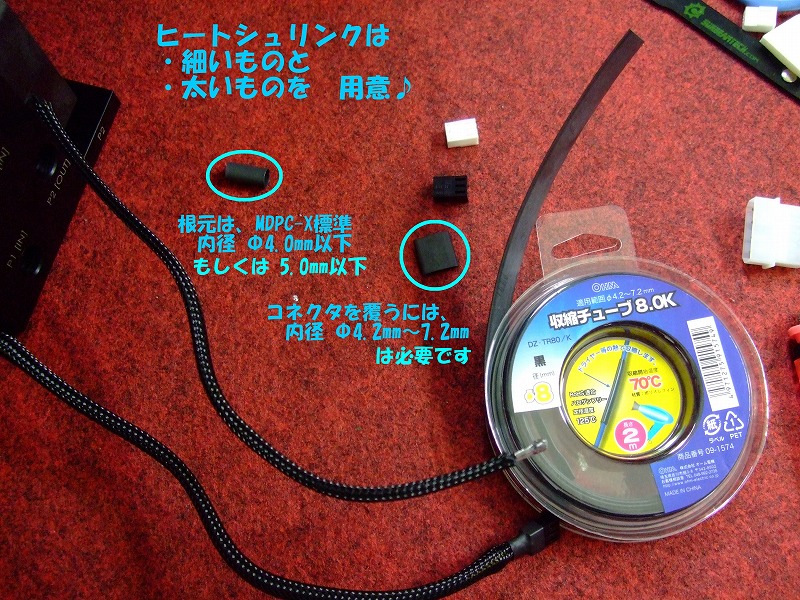

    ・ヒートシュリンクを使い分け、スリーブ化します
     ポンプの根元は細いヒートシュリンクを、コネクタ側は太めのヒートシュリンクを使うとキレイにできますよ。 (^0^)

    ・収縮チューブ(ヒートシュリンク)
     5Φ の細いもの、  8Φの太めのもの


    ・こんな感じでキレイにできます!
     バッチシ

    ・・・

    ▼ここから、電源ケーブル自作の具体的な作業に移ります☆

    ・まず、電源ケーブルを調達します
     電源ケーブルは、「PC用」と銘打ったものはメートル買いすることができません。
     ですので、自動車用の配線コードか、ホームセンターで家電用の配線コードをメートル買いしてきます。

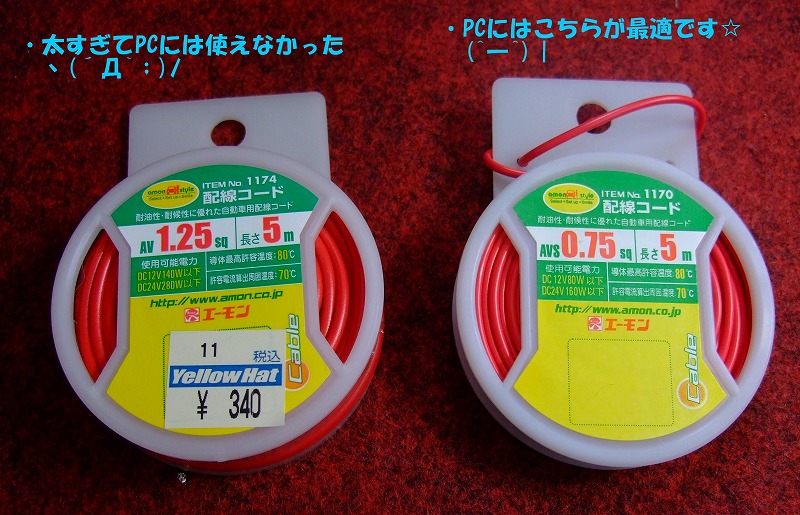

    ・下の写真は、自動車用の配線コードです
     結論から言うと、PCには、右の「AVS 0.75sq、12V80W」用が最適です!
     左の「AVS 1.25sq、12V140W」は太すぎて使えませんでした。(カシメたら端子が壊れた)


     ※後で気づきましたが、PCの電源規格では、1配線で75Wまで(マザーの PCI-Eスロット75W、電源から伸びる PCI-Eケーブル75Wなど)と決まっていますよね。
     ですので、1配線で140Wというのはあり得なかったわけですね。ぶっとすぎ。(^^ゞ
     (間違っていたらごめんなさい)

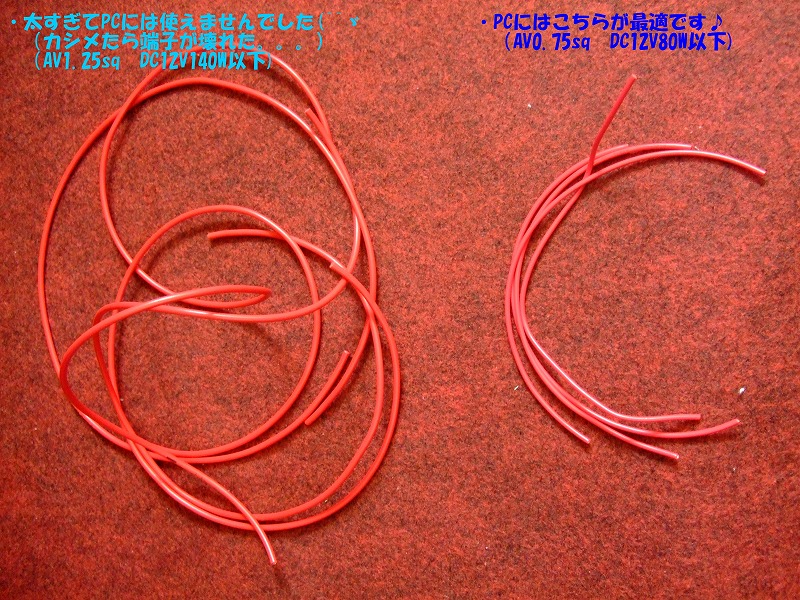

    ・配線コード、黒と赤
     PCには、こちらの↓「AVS 0.75sq、12V80W」用が最適。



    ・配線の次は、コネクタと、電源端子を用意します
     - 電源ユニットに接続するため、「6ピンVGA用コネクタ」と「ATX・PCI-E用電源端子」
     - その先の、「ペリフェラル4ピンコネクタ」と「その電源端子(メス)」

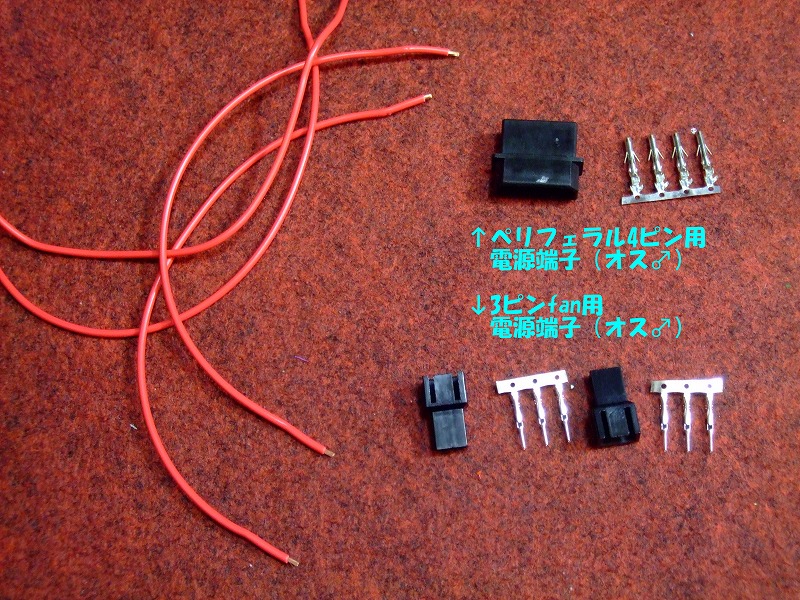

     - 上のペリ4(メス)と接続するための、「ペリフェラル4ピンコネクタ」と「その電源端子(オス)」
     - その先の、「3ピンfan用コネクタ」と「3ピン電源端子」
     以上が必要になります

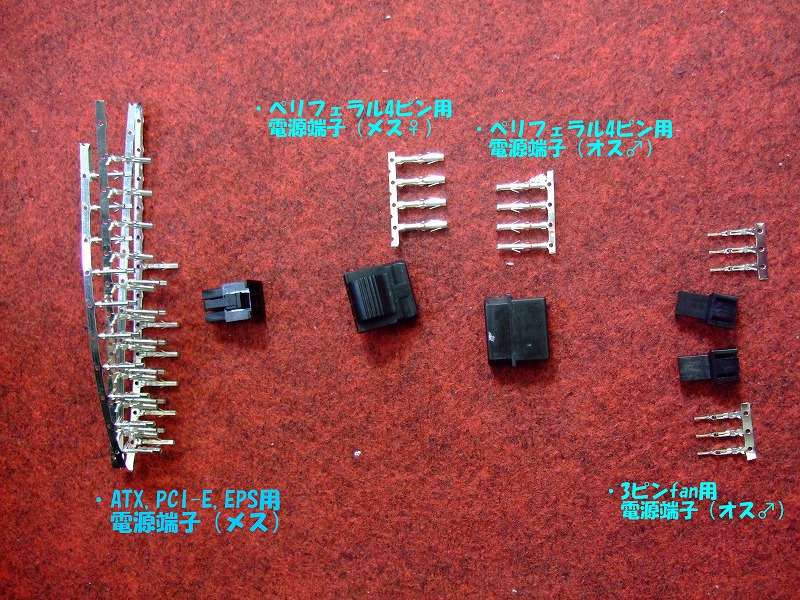

    ・電源端子 正式名称
     - Connectx™ ATX 24 pin Female Pins, GOLD-plated - 24 Pack
     - Female Molex Pins - 4 Pack
     - Male Molex Pins - 4 Pack
     - Female 3-Pin Pins - 3 Pack
     - Pro Male 3-Pin Fan Pins - 3 Pack

    ・こちらから購入できます
     Performance-PCS「Molex Pins
     MDPC-X「Crimp contacts FEMALE for ATX, PCIE, EPS


    ・・・作業を進めます。

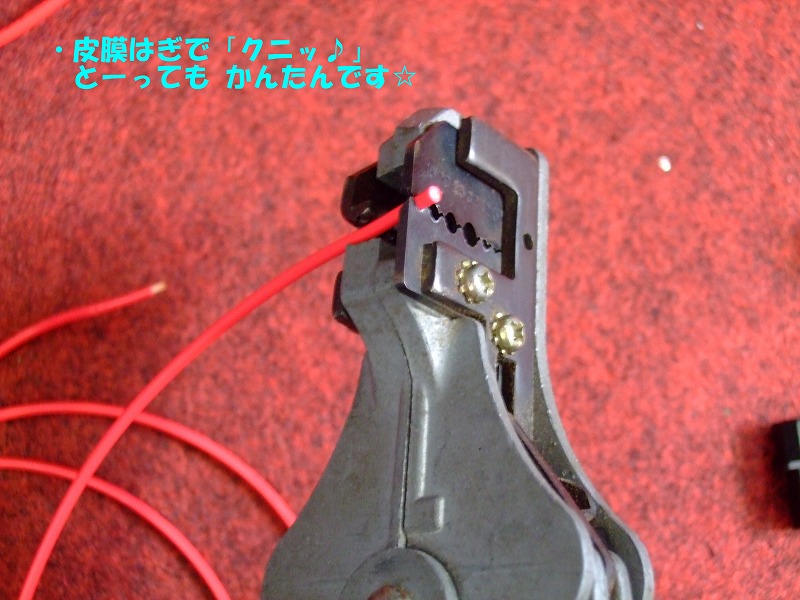

    ・配線コードの皮膜をはぎます♪
     皮膜はぎ、正確には「エンジニア・ストリッパー」と呼ぶみたいです。
     便利で簡単に はがれます。
     (下の「電装圧着工具」でも 皮膜はぎは可能ですが、こちらが圧倒的に簡単かつ正確にこなせます)

    ・エンジニア・ストリッパー
     いろいろ種類がありますね。どれもこれも便利そうです^^

     (ストリッパーという響き、たしかにストッキングを脱いで素足が出る様子が、配線コードの皮膜を脱いで銅線が出る様子とが生足とダブって、容易に想像付きます。
     良いネーミングですね。ちょっとアレでしたね (^^ゞ)

    えと、そして

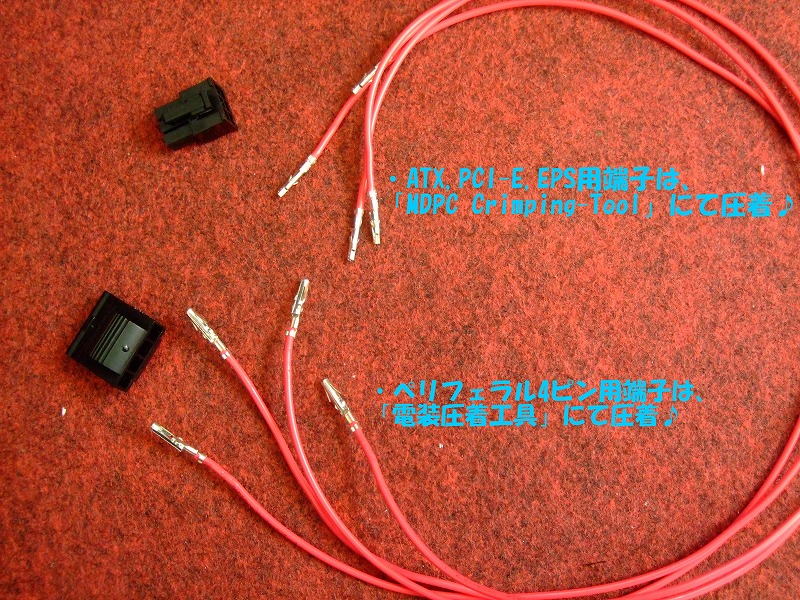

    ・配線コードに、電源端子を圧着します

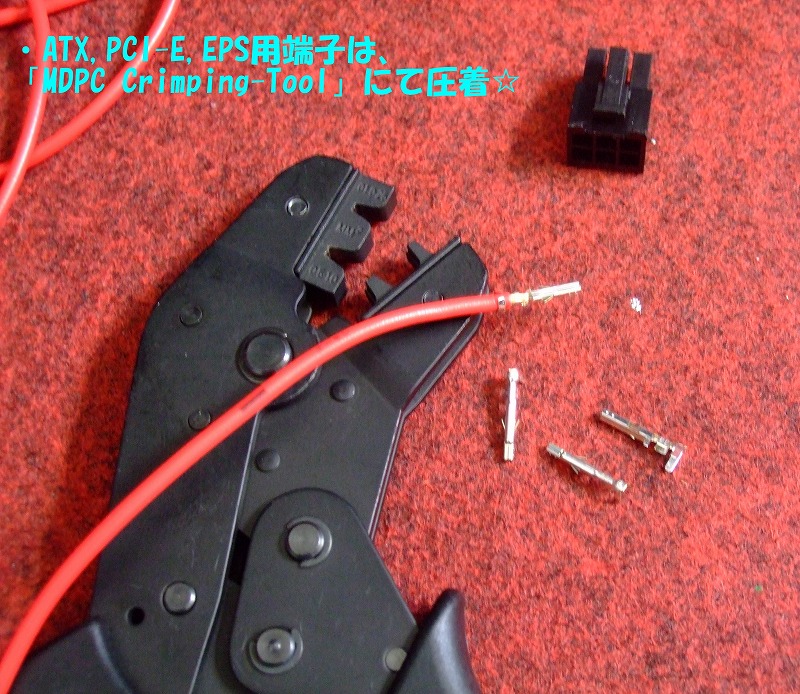

     ATX,PCI-E,EPS用の端子は「MDPC Crimping-Tool」にてカシメます。
     (下の「電装圧着工具」でも できます)

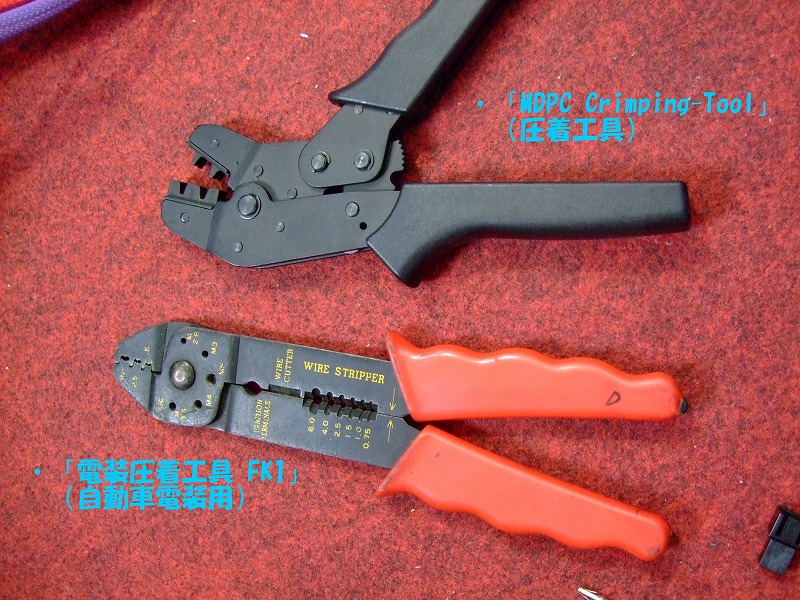

    ・「MDPC Crimping-Tool」と、「電装圧着工具」です
     ※それぞれの違いですが、
     - 「MDPC Crimping-Tool」は、皮膜部分と銅線部分が同時に圧着できます。
     - 「電装圧着工具」は、皮膜部分と銅線部分を別々に圧着します。
     それぞれにメリットとデメリットがあります。
     ( なんか最近、工具の紹介が多くなってきた気がします。。。)

    ・電装圧着工具 FK1(自動車用のお店にも売ってます)


    ・このように「MDPC Crimping-Tool」と、「電装圧着工具」を使い分けて、カシメました♪
     下の写真を参照ください。

    そうこうするうちに、

    電源ユニット接続用、

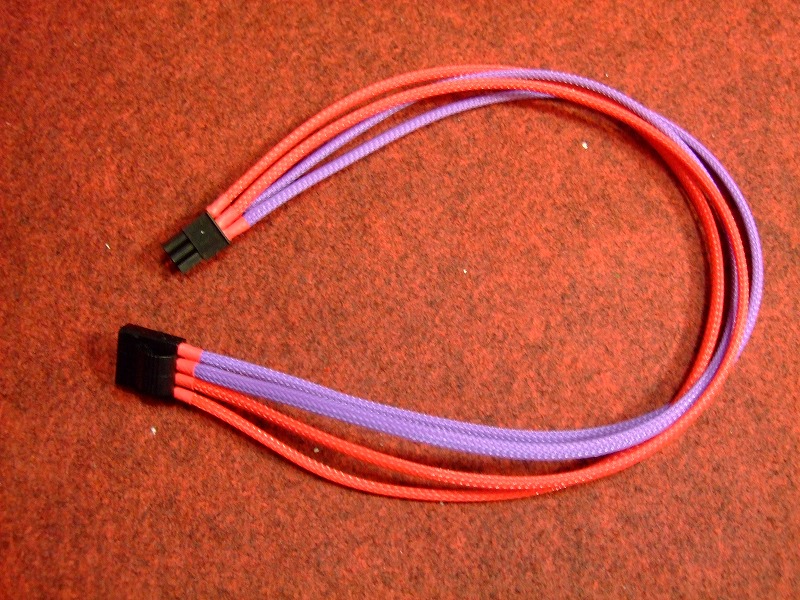

     「PCI-E6ピン ー ペリフェラル4ピン(メス)」ケーブル完成
    です
     スリーブも かましました♪
     自分で作ると長さが調整できて、とーってもスッキリしますよ^^

    ・・・

    続いて、

    ・延長分岐用、
     「ペリフェラル4ピン(オス) − 3ピンfan」
    ケーブルを自作します

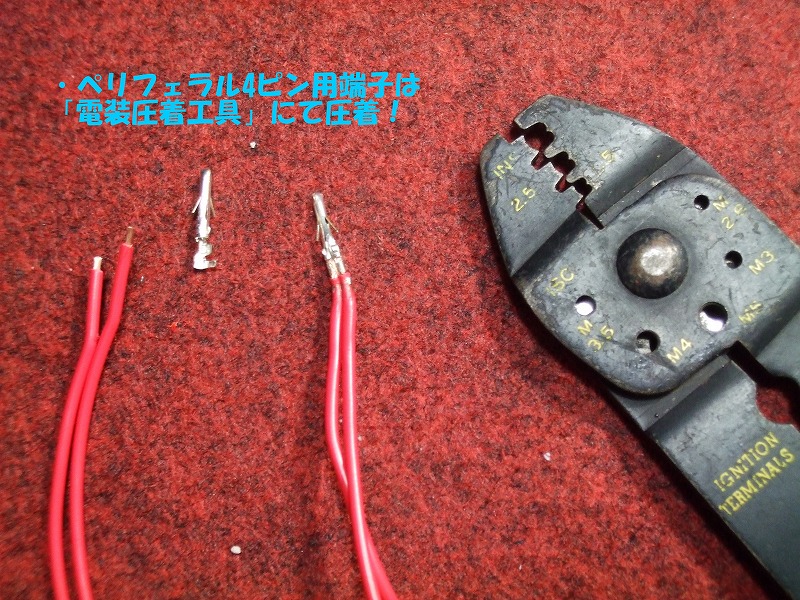

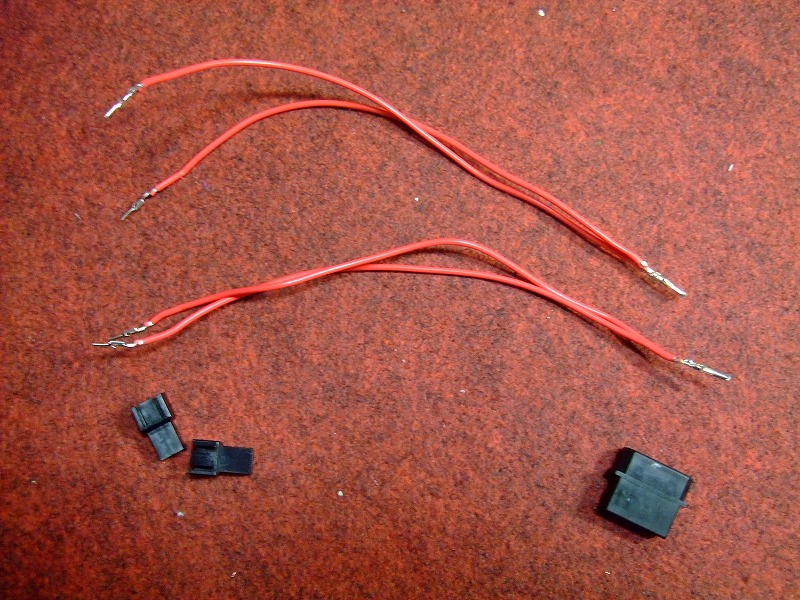

    ・ペリフェラル4ピンは「電装圧着工具」にてカシメました
     2本分は太いので、思ったより大変でした  (´Д`lll)

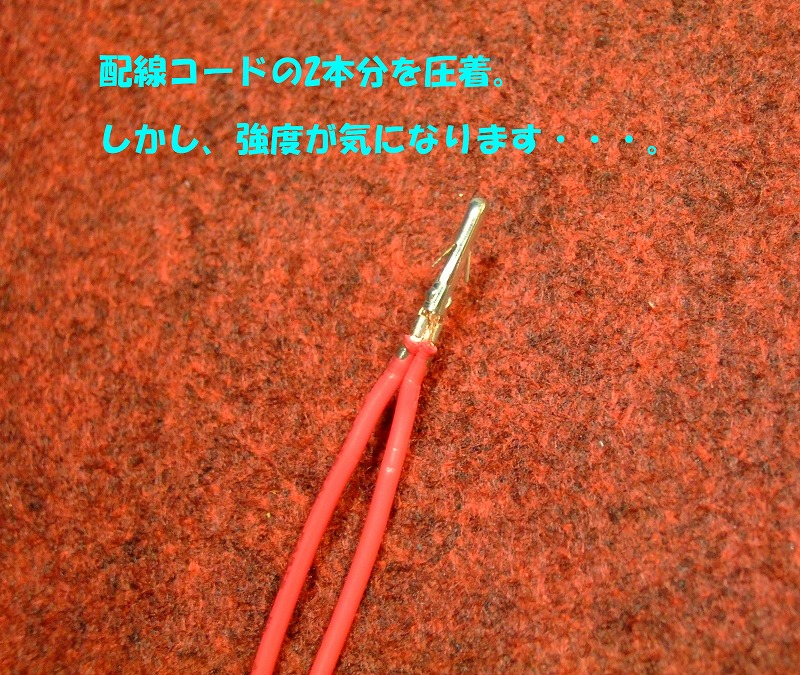

    ・2本分の配線コードを圧着しました
     すこし強引に カシメた雰囲気が漂っています。
     その分、強度の弱さも気になります・・・。

    そこで、

    ・強度を高めるため、はんだ で固めます
     要は、溶接のような感じにして強度を高めようと思ったのです☆

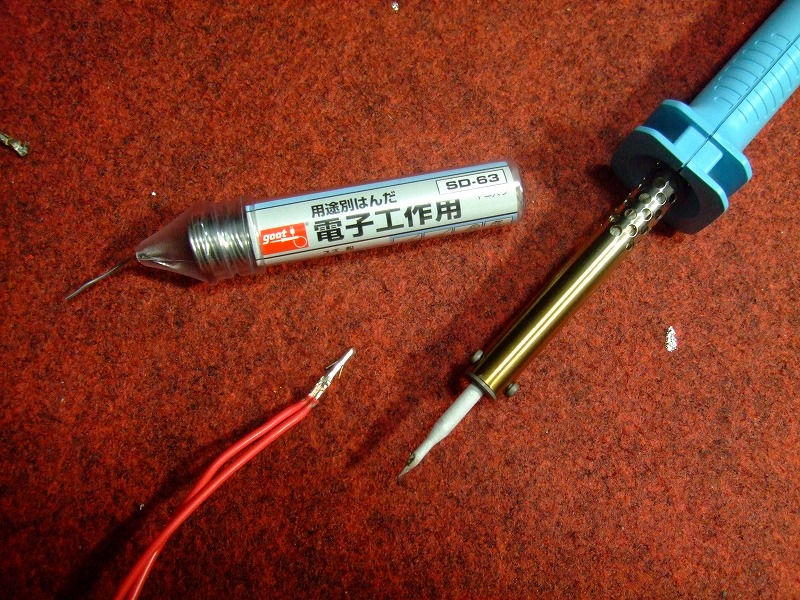

    ・はんだ、はんだごて、はんだ吸取り線



    ・しっかり、はんだ付けして、かなり良い感じになりました♪
     強度もましましです。

    ・配線コードの右側がはんだ付けした「ペリフェラル」、
     左側がこれから圧着する「3ピンfan端子」です

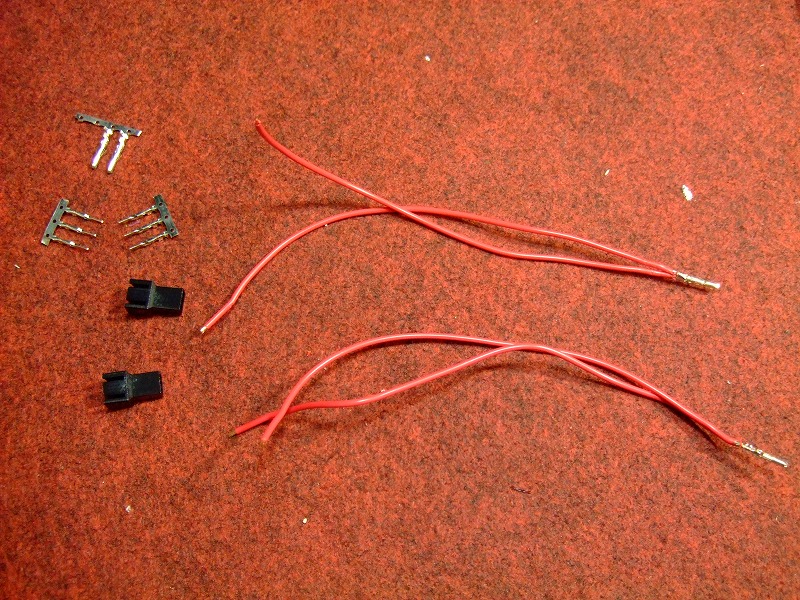

    ・3ピンfan電源端子もカシメました (^0^)

    そして、

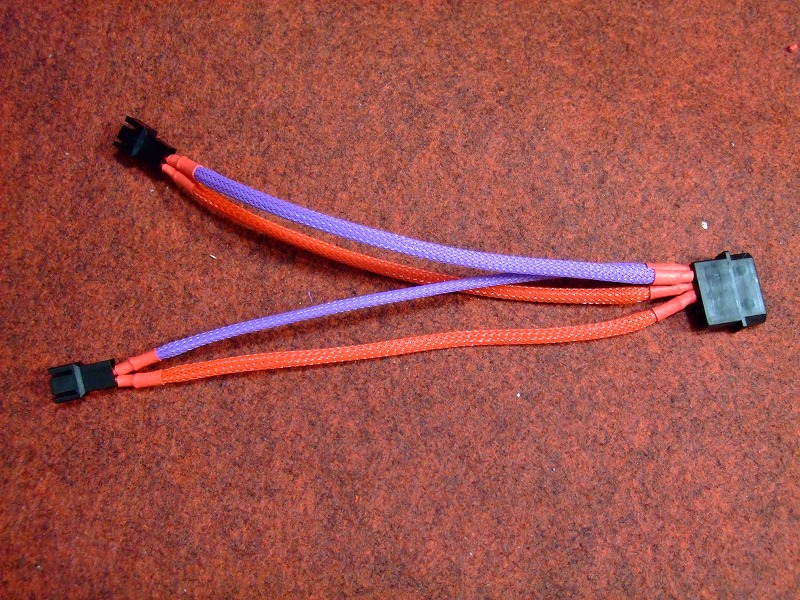

    延長分岐用

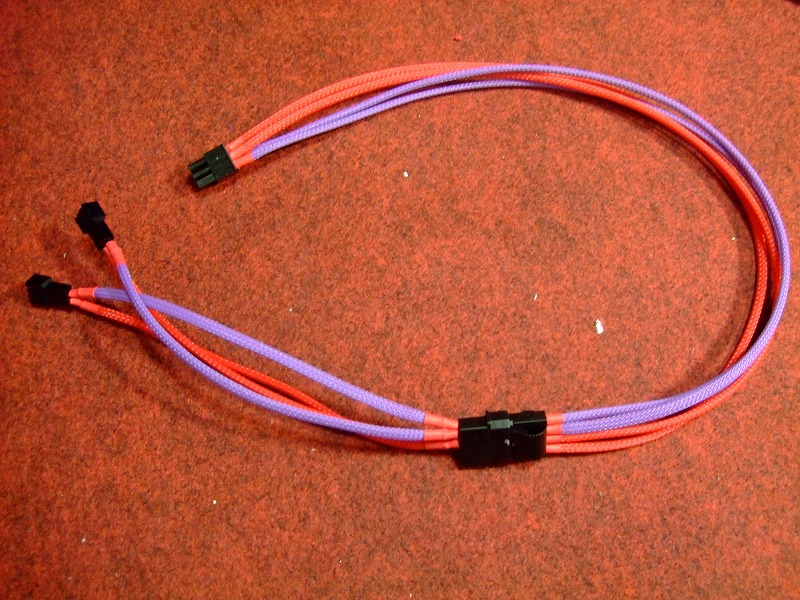

     「ペリフェラル4ピン(オス) − 3ピンfan」ケーブル完成 です
     同じく、スリーブも かましました ♪
     この左側の先端に、ポンプが2つ接続されるわけですね。
    ※ペリフェラル4ピンは 1番端子(左側)が12vですが、3ピンfanは2番端子(真ん中)が12Vです
     ちょうど、上の紫のスリーブが12Vのケーブルになります ♪


    ・んで、合体してみます♪

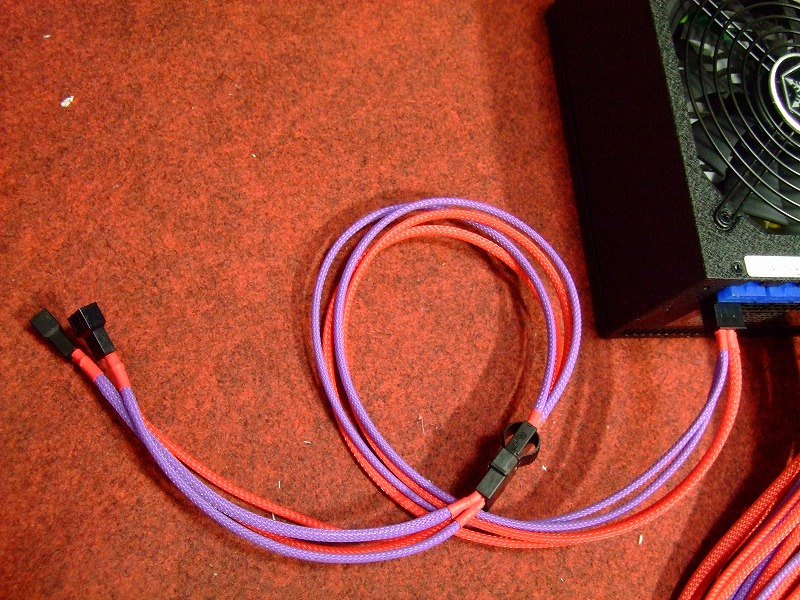

     電源ユニット接続用「PCI-E6ピン ー ペリフェラル4ピン(メス)」ケーブルと、
     延長分岐用「ペリフェラル4ピン(オス) − 3ピンfan」ケーブル をつなぎました☆

    んで、んで、
    電源ユニットと接続
     キ・・北ァ━━━━(゚∀゚)━━━━ッ!!
     (電源ユニット:SilverStone STRIDER PLUS GOLD 1000W(SST-ST1000-G)

    んで、んで、んで、

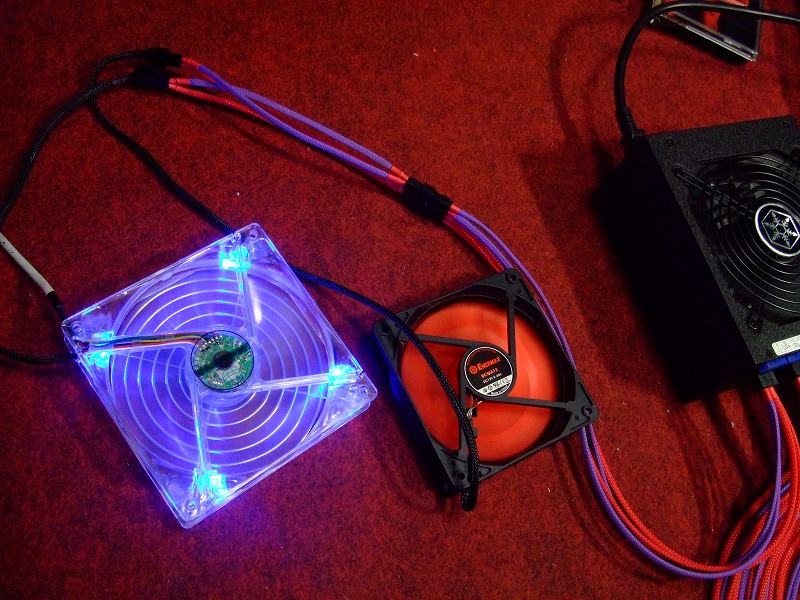

    ・動作確認しまーす
     おっしゃー、問題なく通電テスト 完了!!
     キタキタキタキタ━━━(゚∀゚≡(゚∀゚≡゚∀゚)≡゚∀゚)━━━━!!!!

    やった!
    「水冷ポンプ用 電源ケーブル」も自分で制作できました♪

    ケーブルの自作、何気に面白いです。
    自分の好きな長さやケーブルの太さや色も選べます。
    さらにスリーブまでかまして・・・最高です!

    mod PC というよりも、電子工作のいきおいが強くなってきている感じもしますね。
    あと、電子工作の圧着工具も便利ですね!

    電源ケーブルの自作、配線さえ間違わなければ、だれにでもできると思いますよ。

    よしよし。

     → 次回は、リビングPC復活 に関する記事が入るかもしれません。
       そしたらまたお付き合いお願いしますね。

    ではでは、またです。(^^)ノシ
