    「Obsidian CC800DW mod 第二弾」水冷作業(失敗編)

    おはようございます。
    kaiten-sushiです。

    6月からランニングを始めて、最近は寒くなってきたので 区が管理する体育館のランニングコースを走っています。体育館にはトレーニングルームもあって、各種マシーンも揃っています。
    ランニング後は脂肪が燃えやすくなっていますので、せっかくなのでそのマシーンを使って筋トレも始めてみました。いまは腹筋をSIXPACK(シックスパック)に割ることが目標です。いつになるかわかりませんが。(^^ゞ

    ・・・

    さて、ただいま mod 第二弾に着手しておりますが、本日から水冷の作業に移行します。

    作業としては、
    ・水冷作業
     単純ですな。


    ▼参考までに、mod 第二弾の進捗状況はこんな感じになっています♪
    「Obsidian CC800DW mod 第二弾」modスイッチ、ネオン管、LED設置
    「Obsidian CC800DW mod 第二弾」ファンコン(ZM-MFC1 Combo)ケーブル自作、ケーブルマネジメント、LED自作・リザーバ設置
    「Obsidian CC800DW mod 第二弾」SATA集中電源スリーブ化・コネクタ加工、ケーブルマネジメント、VGAラジ・ネオン管設置
    「Obsidian CC800DW mod 第二弾」ラジ設置、PCファン加工・設置、リザーバにポンプ取り付け
    「Obsidian CC800DW mod 第二弾」ネオン管用 電源ケーブル自作♪
    「Obsidian CC800DW mod 第二弾」水冷ポンプ用 電源ケーブル自作♪
    「Obsidian CC800DW mod 第二弾」modスイッチの取り付け(途中)
    「Obsidian CC800DW mod 第二弾」フロントパネルLEDの交換♪
    「Obsidian CC800DW mod 第二弾」VGAラジエターと,ケース補強ステーの取り付け^^
    「Obsidian CC800DW mod 第二弾」ジグソーでラジ穴あけ、その他加工♪

    >>続きです

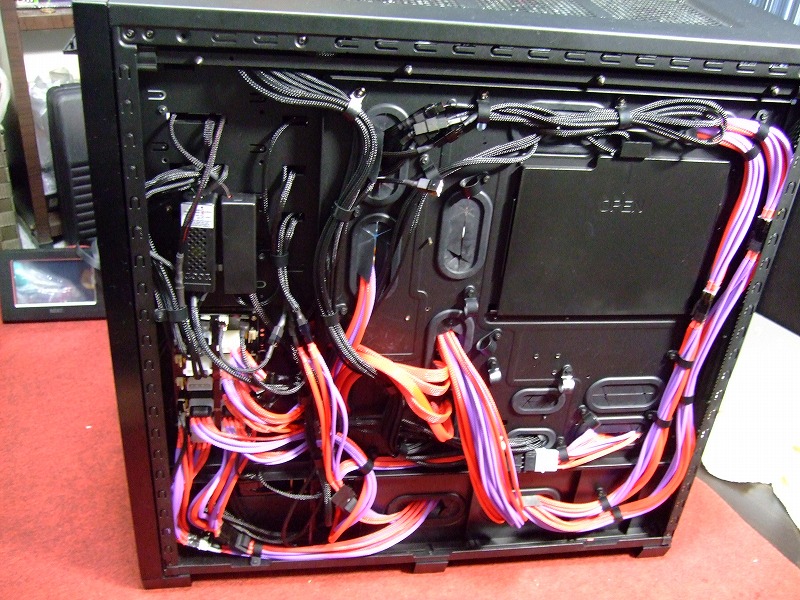

    ・裏配線もほぼ終えましたので、それでは水冷の方 始めましょうか。


    ▼水冷化の作業開始です

    ・CPUに水枕とフッティングを取り付けました
     一方は取り外しを容易にするために、シャットオフバルブにしています。

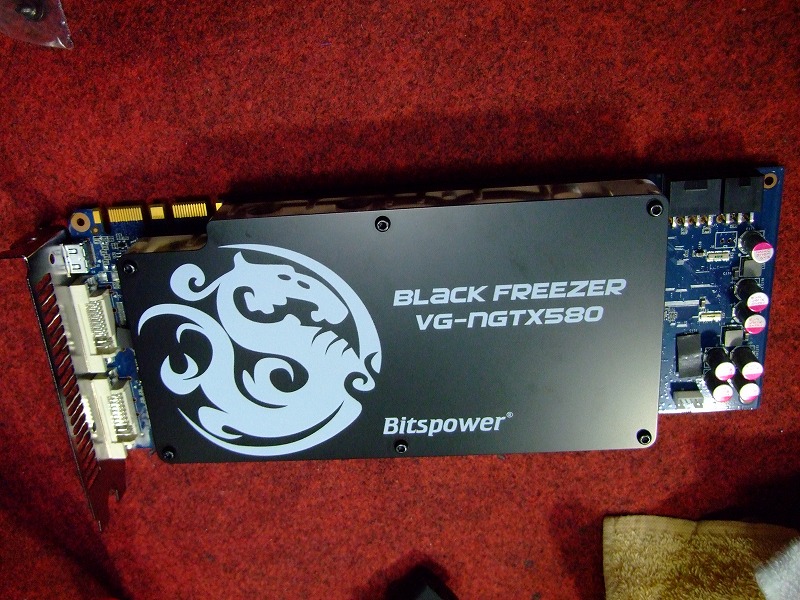

    VGAの水枕を用意します。
    Bitspower Black Freezer VG-NGTX580」です
     久々に見ました。mod PC をやっていると、電源投入まで3箇月くらい余裕で空いちゃいますので、ちゃんと動いてくれるのか心配になります。

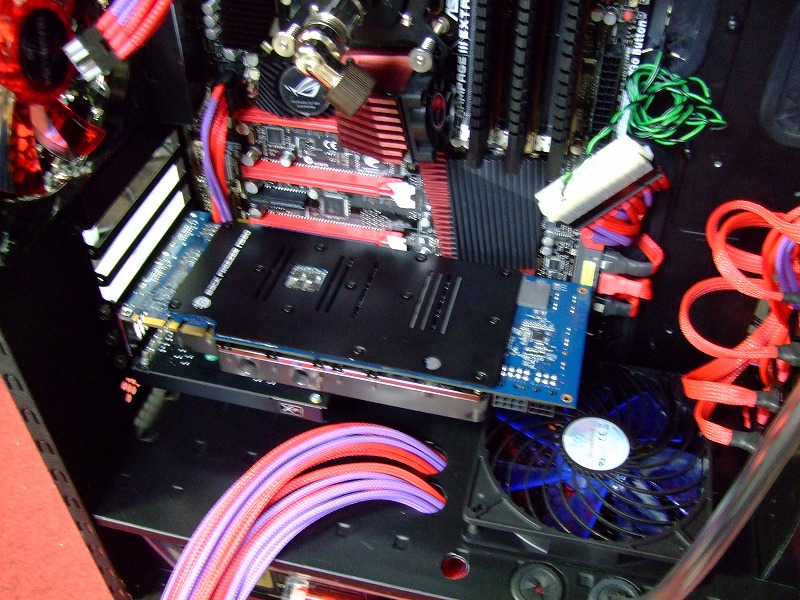

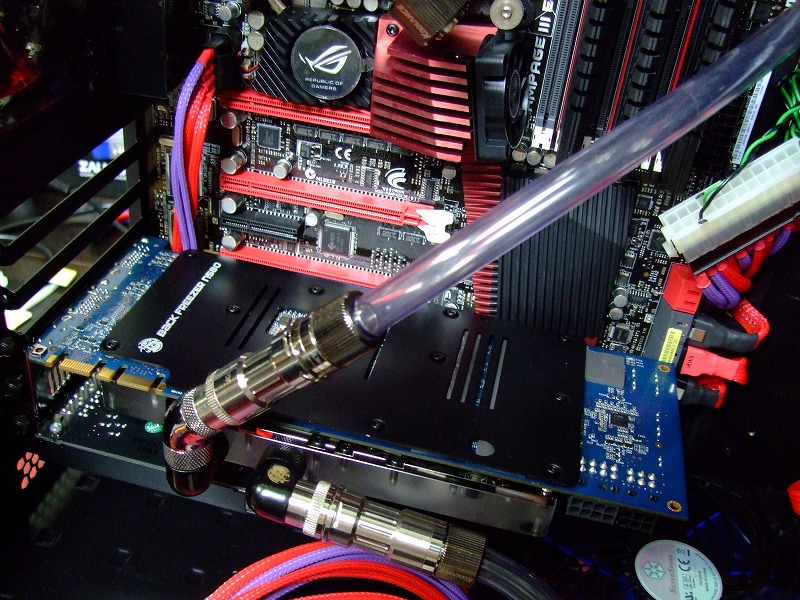

    ・VGA水枕も組み込みました!

    ・VGA水枕には、IN/OUTともにシャットオフバルブにてつなぎます

    ・チューブもつないでいきましょう

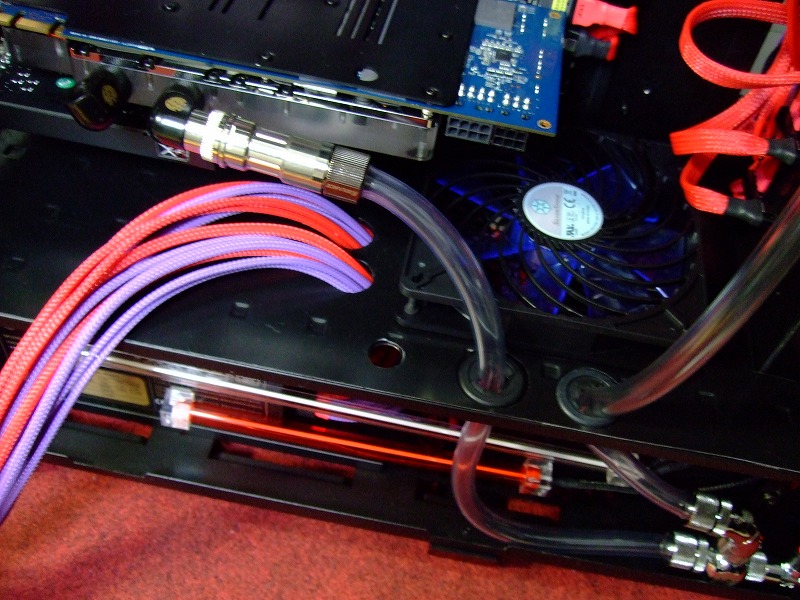

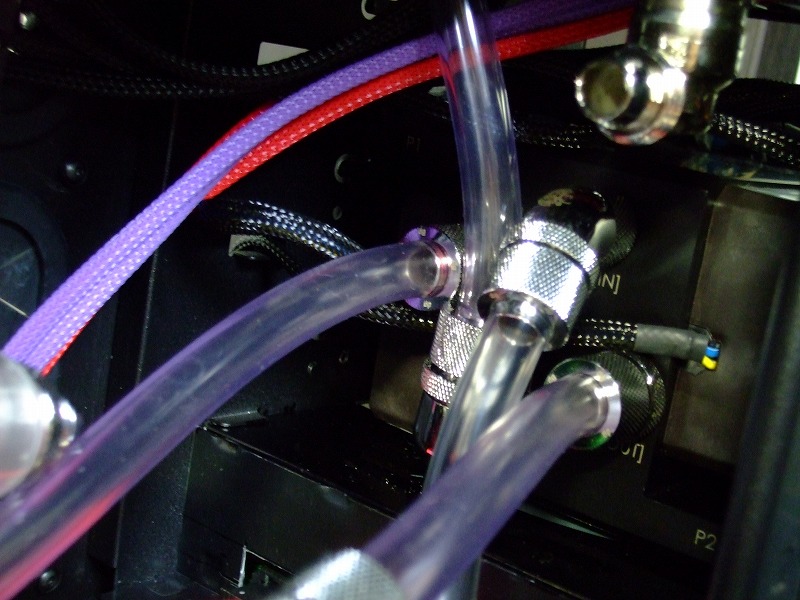

     こちらのシャットオフバルブは、OUT側です。

    ・こちらのシャットオフバルブは、IN側です

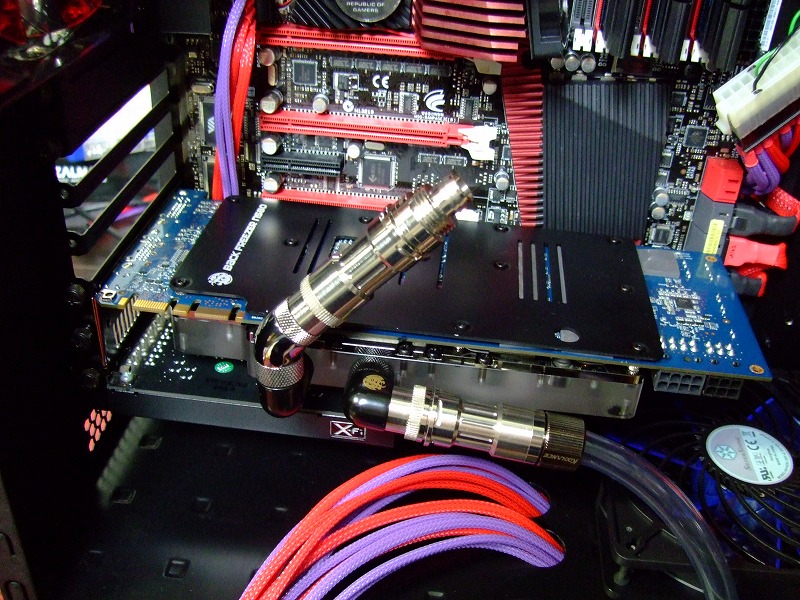

     シャットオフバルブとVGA水枕の間に45℃のフッティング(「Bitspower G 1/4" Black Sparkle Dual Rotary 45 Degree IG 1/4" Adapter」)を挟んでいます。
     なぜなら、今回は5インチベイ内蔵型のリザーバ(「Koolance RP-402X2 Dual 5.25」)を使いますので、そのままIN側のシャットオフバルブをフロントベイに向けてしまうとOUT側のシャットオフバルブと干渉してしまいます。その対策のためです。

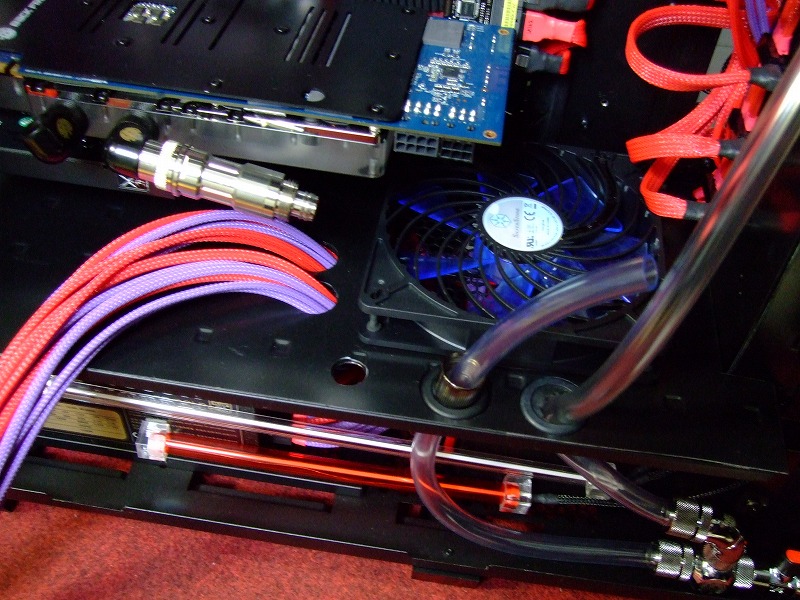

    ・IN側もチューブをつなぎます

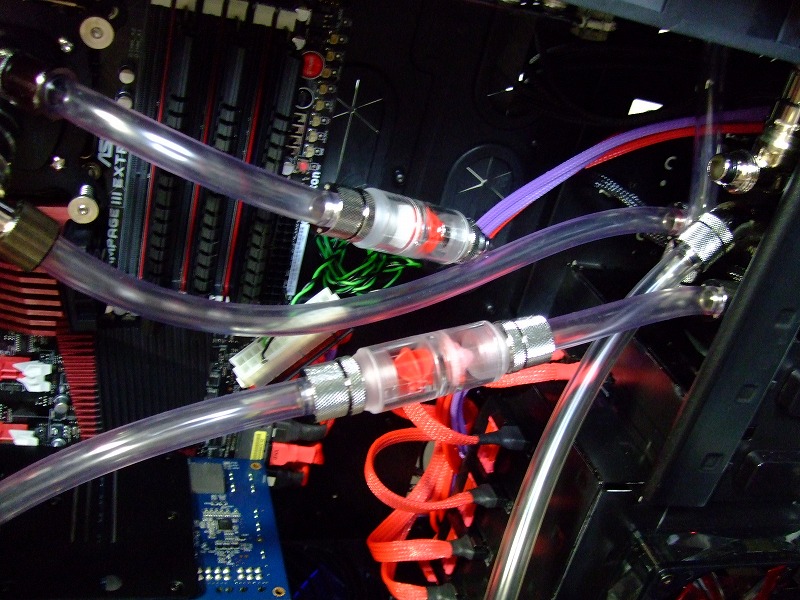

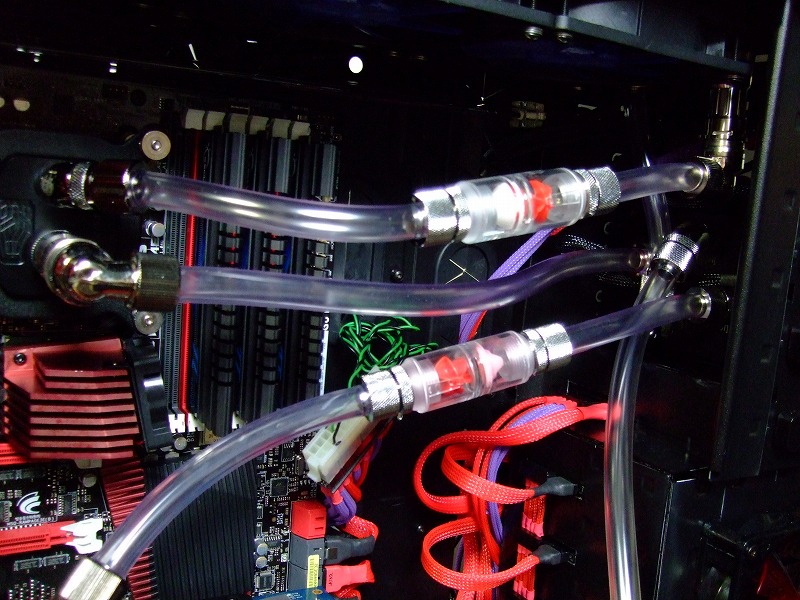

    ・2系統目(VGA側)に流量計(「Alphacool Flow Indicator With Filter G1/4'」)をはさみます

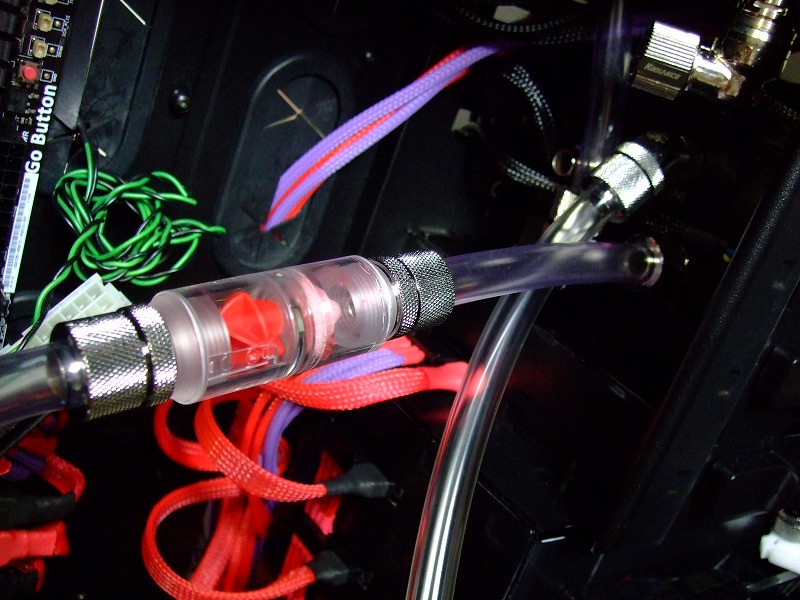

    ・流量計(「Alphacool Flow Indicator With Filter G1/4'」)

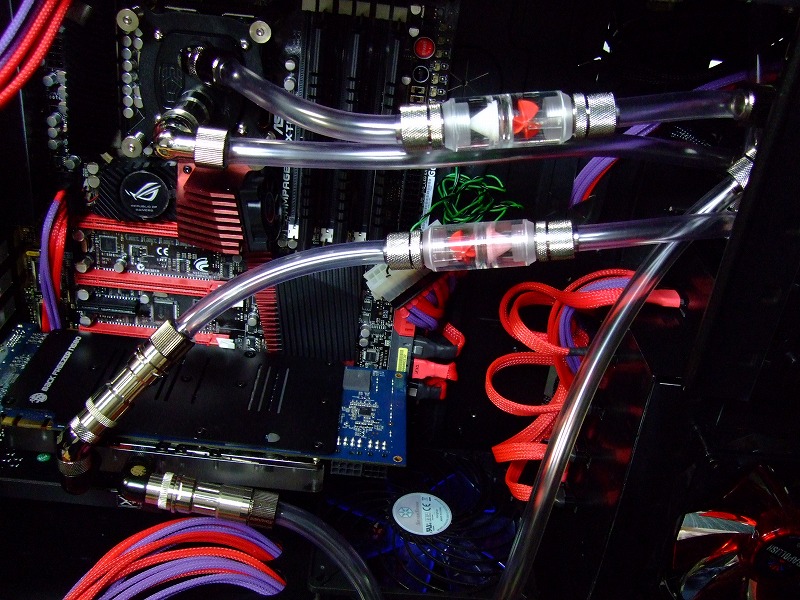

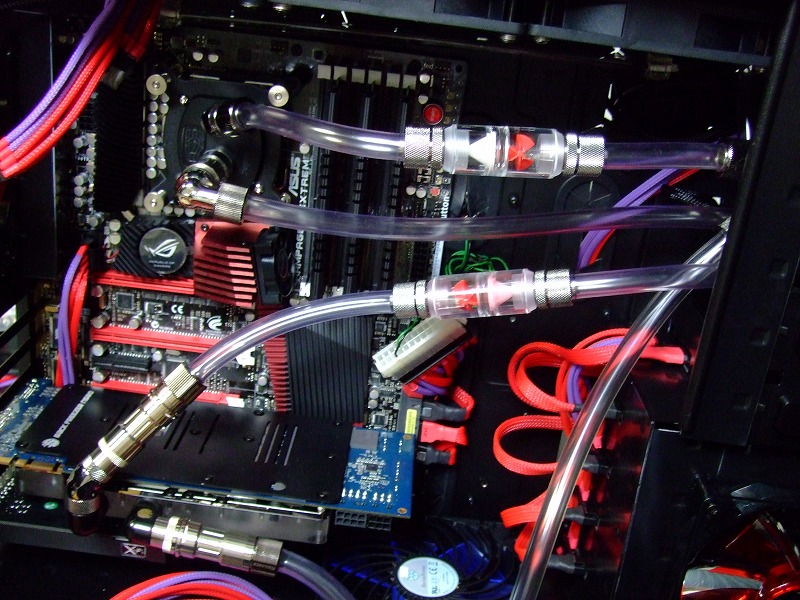

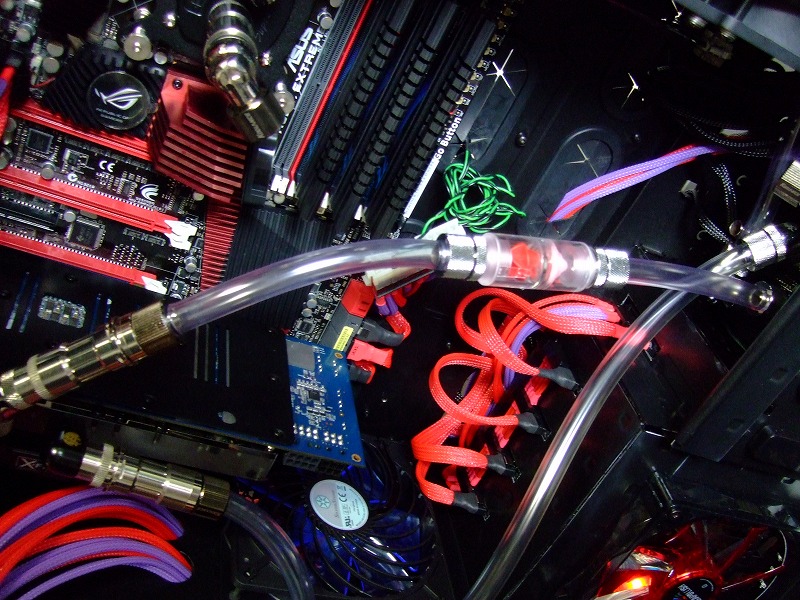

    ・1系統目(CPU側)もチューブをつないで、あいだに流量計をはさみます


    ・現在の5インチベイの内蔵型の「Koolance RP-402X2 Dual 5.25」はこんな感じになっています
     フッティングをつなげる口が4つありますが、左の2つが1系統目、右の2つが2系統目となります。^^

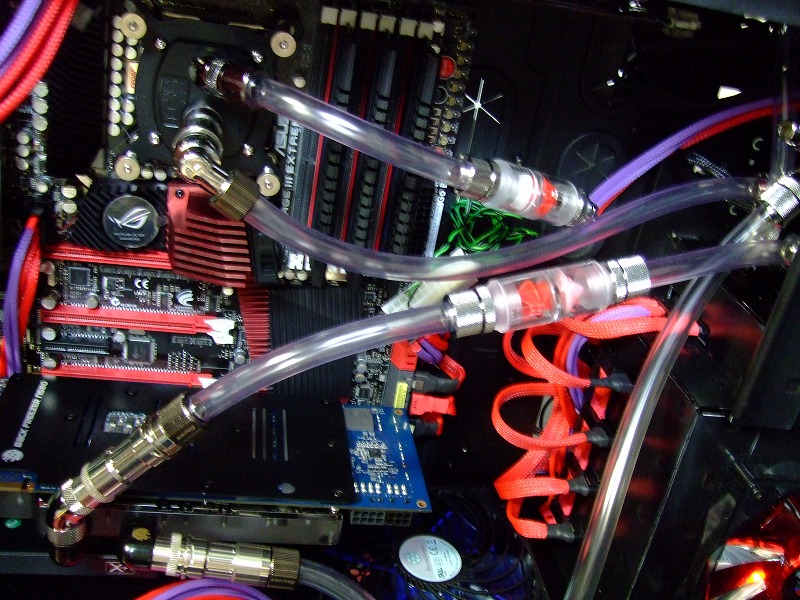

    ・つなぎ終えました

    ・ちょっとチューブが長い部分がありますが調整します

    ・CPUのOUT側が長いかな

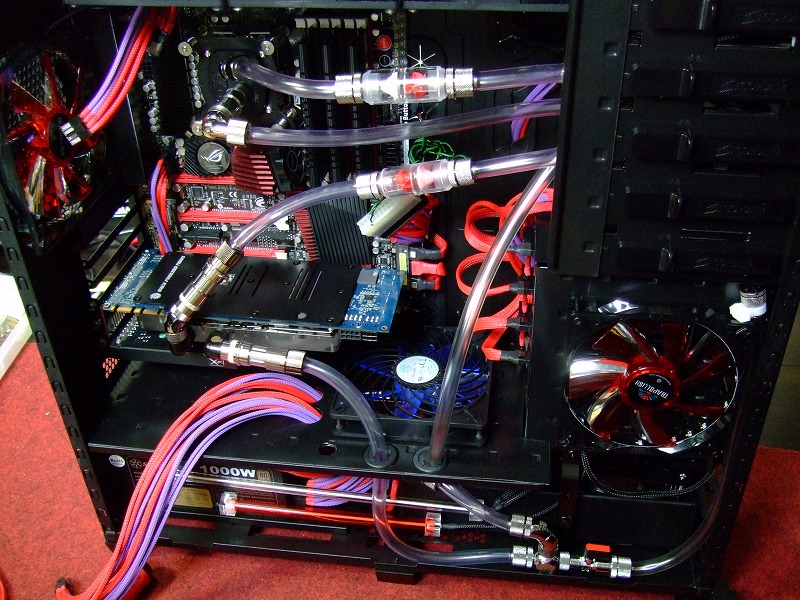

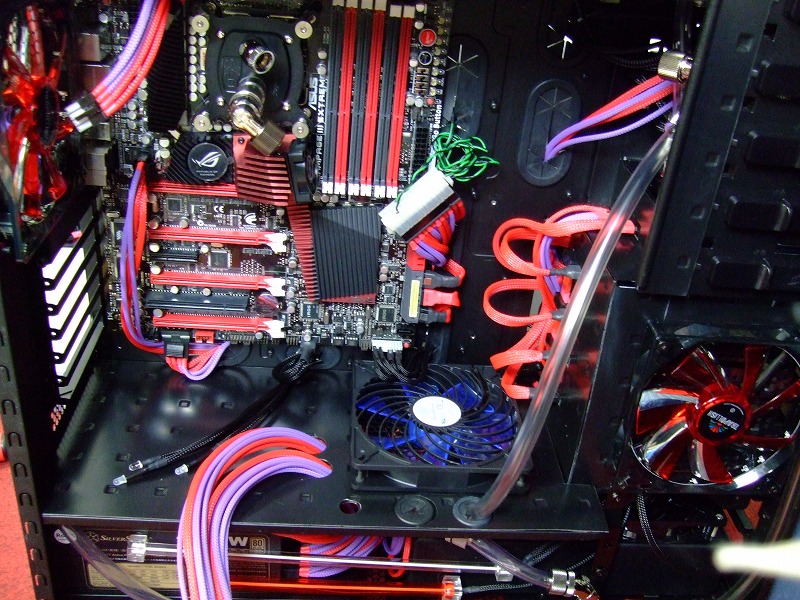

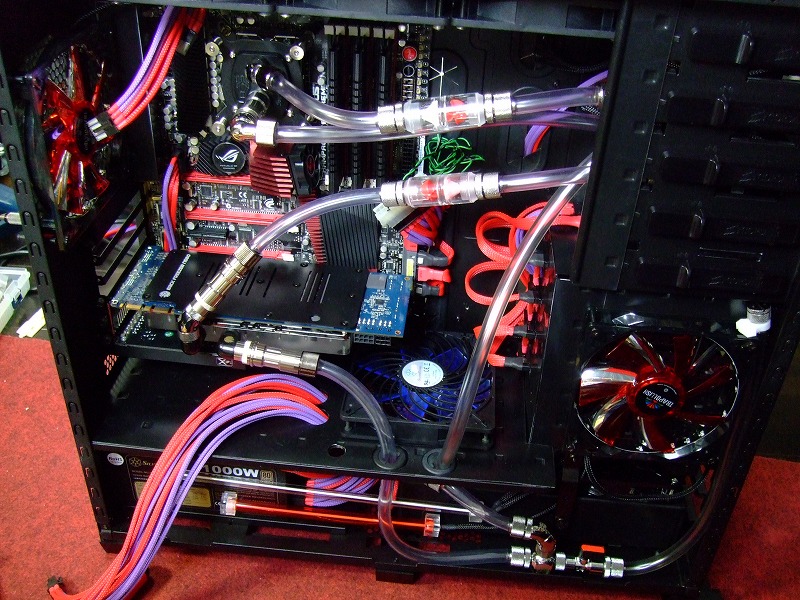

    ・全体像

    よし。

    お次の作業です。

    ▼クーラントに着色します

     クーラントは、「PrimoChill Blood Red」のストレートタイプ(薄めずにそのままで使用できるタイプ)です。

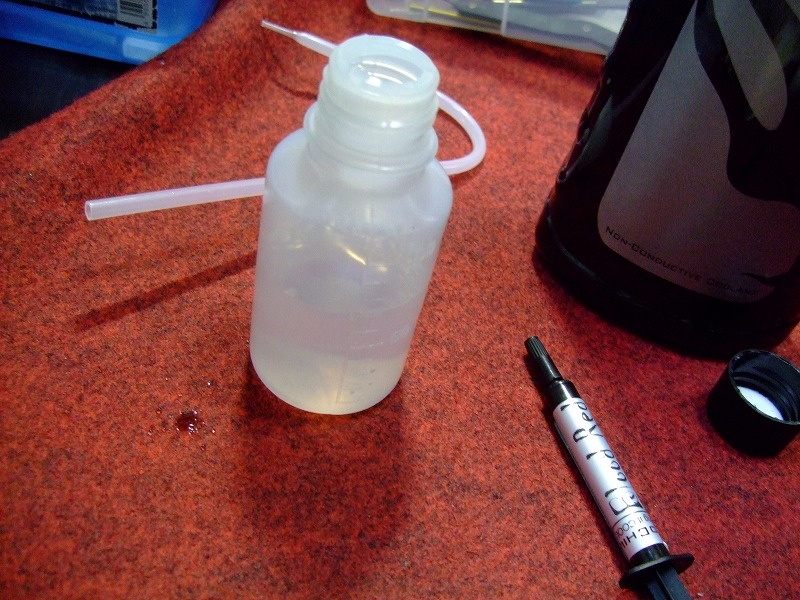

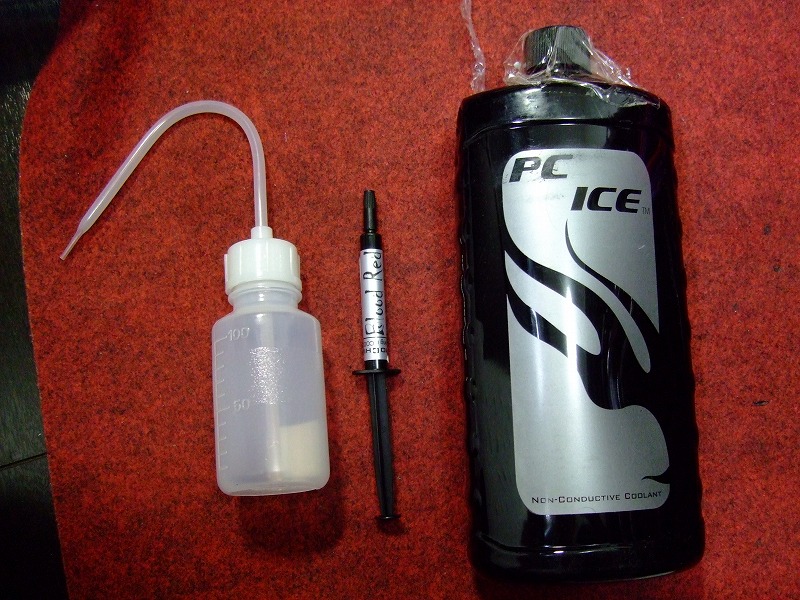

    ・細口洗浄瓶、染色剤、クーラントを用意します

    色合いを見てみましょう!

    ・細口洗浄瓶にクーラント(無色)を注いでみます

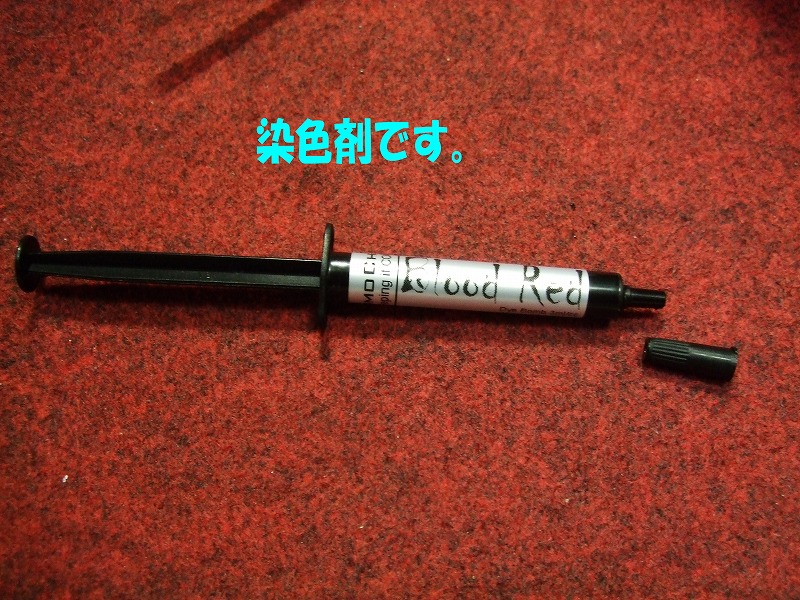

    ・染色剤も用意します

    キャップも外していざっ出陣。

    っと、そのとき。

    「びゅっ」っと出たーーーーー!

    noーーーーーーーーーーー (つд⊂)


    なかなか出てこなくて、力を入れたら「びゅっ」とデテキマシタ。
    強く押したら、先端の栓が抜けた感じで、勢いよく飛び出して行きました。(-_-;)

    ・・・その、先端が固まっていたらしいです。

    半分くらい、なくなりました。(´;ω;`)

    (「MX-4」でも似たようなことを・・・)


    ・被害も甚大です (;´Д`)
     静脈を切ったわけではありません。(-_-;)

    ・2次災害も発生
     Blood Red だけに、文字通り,小生の手も血まみれです。
     (もう一度言いますが、静脈を切ったわけではありません)
    ※忘年会明けに、不眠不休で作業を続けるとこうなります。気を付けましょう。

    ・・・もう。

    気を取り直して、缶ジュースで一服してから作業を再開します。
    ふぅ。

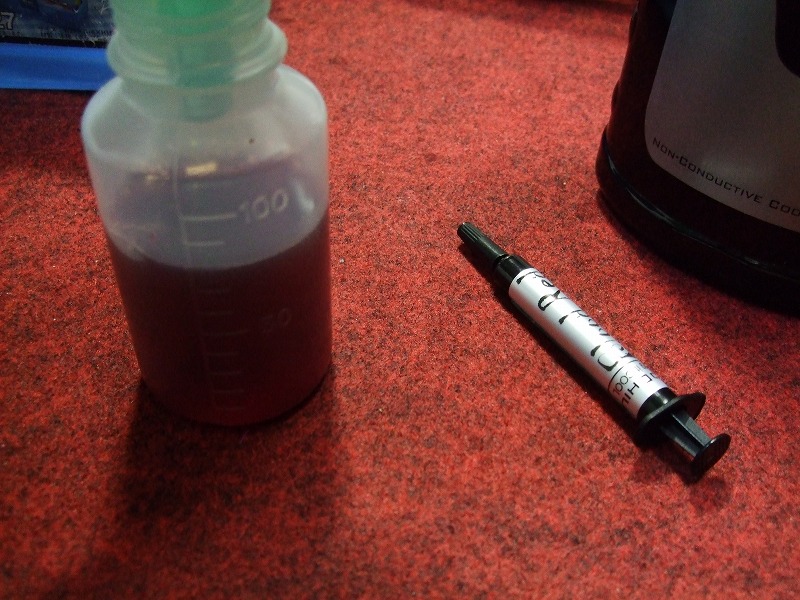

    改めて、色合いを確認します。

    ・クーラントの中に染色剤を注ぎます
     こいーです。
     もともと濃いので薄めてもなんとかなるかなぁ、なんて期待してみる。

    そして、通水テスト開始です。

    ▼通水テスト

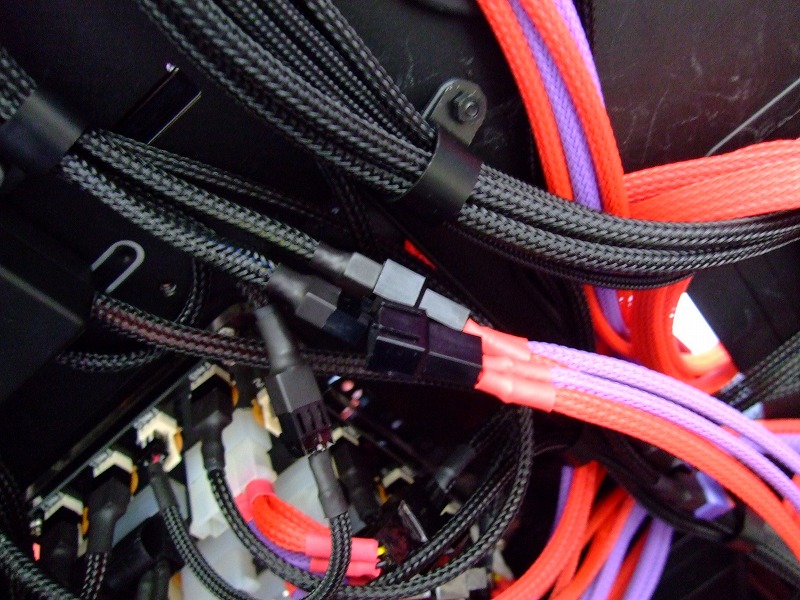

    ・ケーブルを自作したので、系統を分けてテストできます
     3ピンを外すことで、1系統目(CPU)と2系統目(VGA)、また同時にもテストできます。

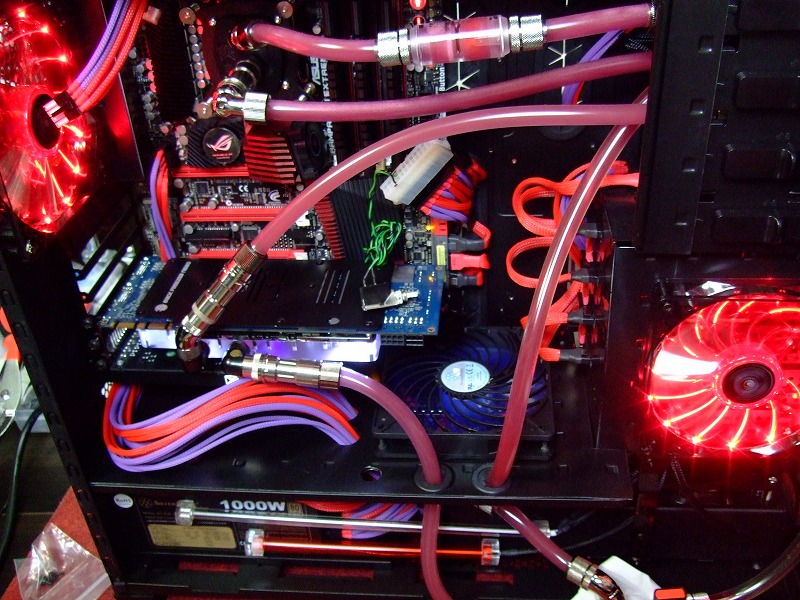

    ・通水テストかいしー
     DDC3.2 ポンプはパワーがありますね。(Koolance PMP-400 High-flow Pump
     はじめはエアーをふくんでしまいますので、チューブ内のクーラントの色が安定しません。

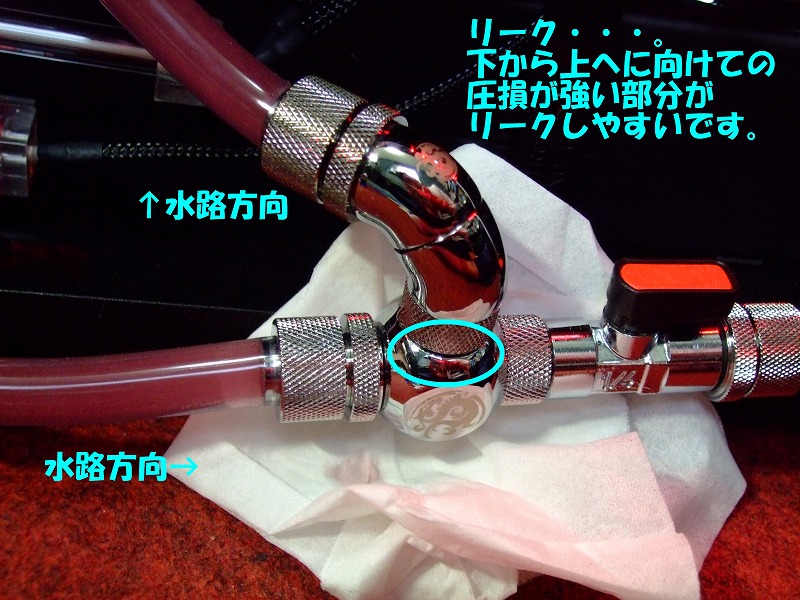

    ・と、ここで リーク!
     やはり、心配していた部分です。(下の「○」の部分)
     この部分は下から上に向かう際に庄損が高い(水圧が高い)ですので、やっぱり出ちゃいました。ハイフローポンプも威力も凄まじいです。

    リカバリーしましょう。

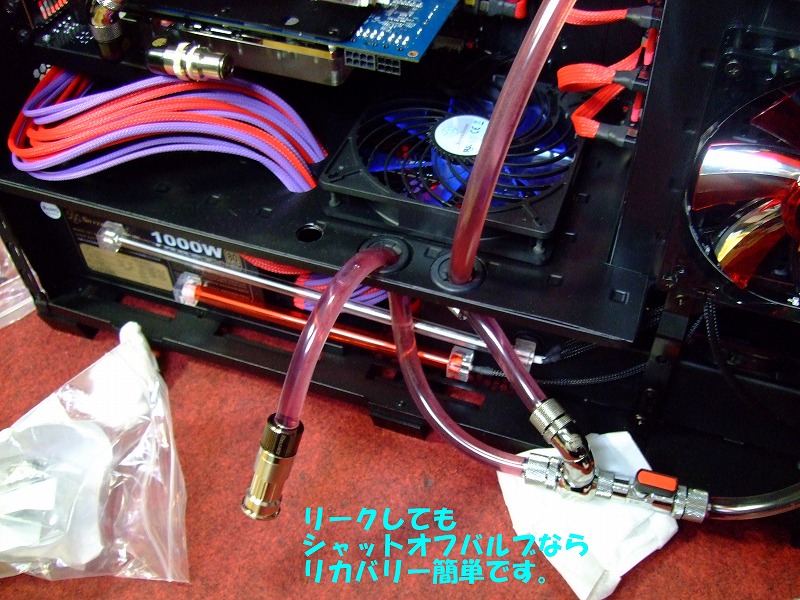

    ・シャットオフバルブを挟んでおきましたので、リークしても対策が講じやすいです

    ・何が悪かったのが原因を探ってみます
     O-リングがヘタっていたのか、ネジを締め込みすぎていたのか。

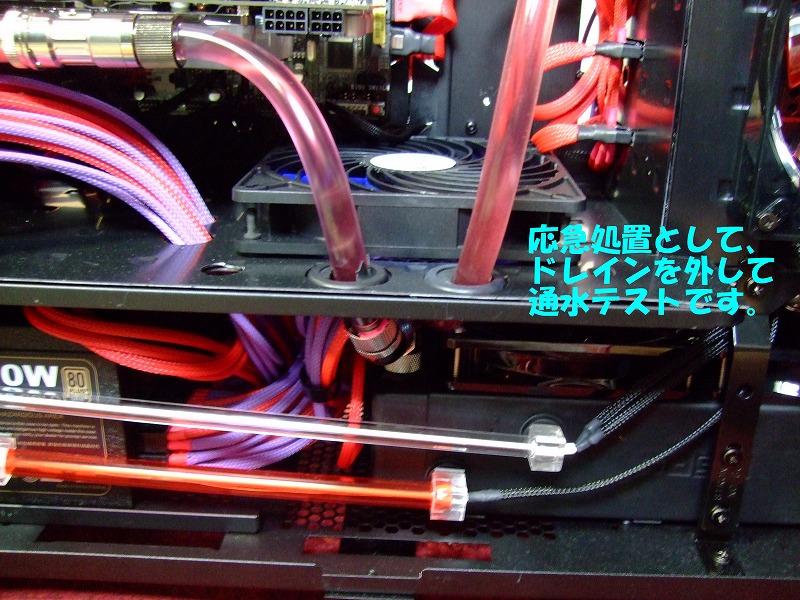

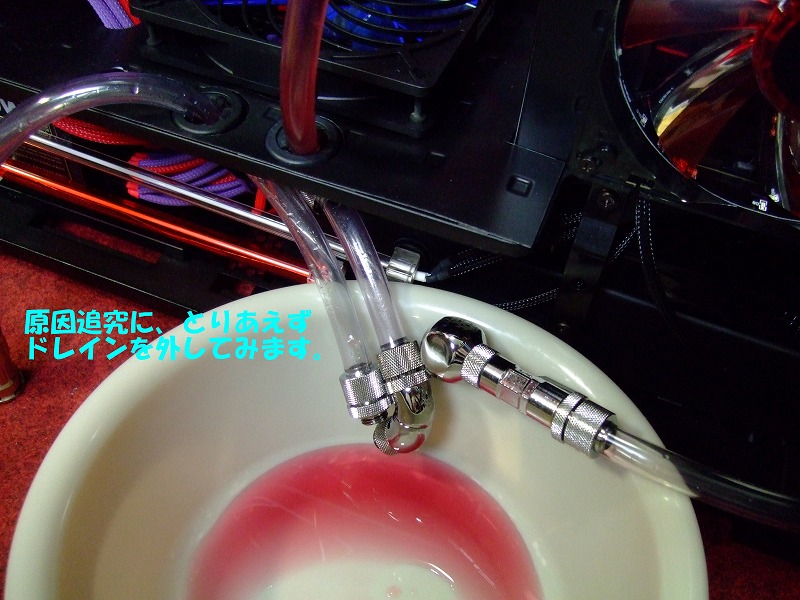

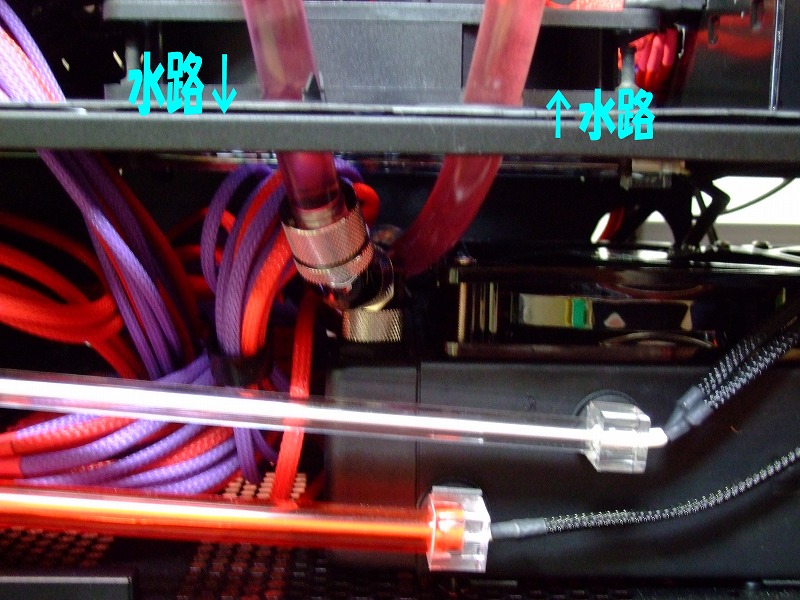

    ・ドレーンを外して通水テストを続けます
     問題の切り分けをします。

    ・単純な通水路になったことで、庄損も減っているようです

    そして、半日後・・・。

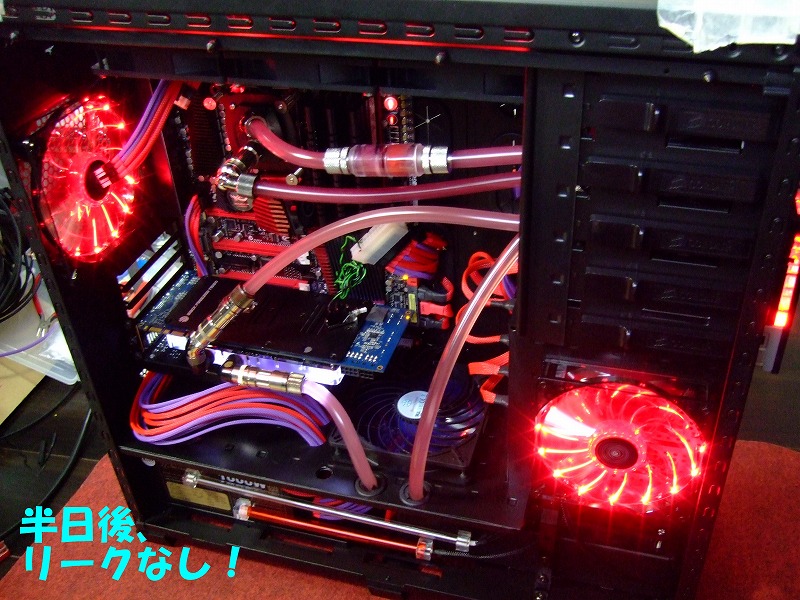

    ・リークなし!
     どこからも漏れていません。
     フッティング(継手)の見えにくい箇所の確認は、懐中電灯を使うと簡単に確認できます。


    ・・・ただし、まだ問題が発覚

    ・その、2系統目のエアーがいつになっても抜けません (´;ω;`)
     横にしても、振っても抜けません。
     エアーが抜けなければ、[箋兩能が悪いですし、▲ーラントの色合いも白っぽくなりますし、ポンプにも負担が掛かります。 デメリットばかりです。

    そこで、リザーバのマニュアルと、小生の昔の記事を読み返しました。

    すると、リザーバのマニュアルに答えを発見!!

    ・マニュアルには、
     「ポンプ#2(2系統)を使用する場合に、オプションのパイプを利用すると、空気ろ過(エア抜き)を支援するのに役立つ」とある。なにー(’◇’)

    原文は、このようにありました。

    [英文]
    When using the upper reservoir inlet/outlet (corresponding with Pump #2) , an optional bleed pipe is available to assist with air filtration.
    This component can be left in place during operation and reduces the difficulty of bleeding this reservoir for RP-402x2 and RP-452x2 products.

    [翻訳]
    リザーバの入り口/出口(「ポンプ#2」に対応する)を使用する場合、オプションのパイプは空気を抜くのを支援するために利用可能です。
    このコンポーネントは、組立て中にリザーバ内に設置し、RP-402x2およびRP-452x2製品のリザーバ内のエアーを抜く難しさを減少させます

    まさにコレ。(つд⊂)

    マニュアルは数か月前に読んでいたし、過去記事でも取り扱っていました。
    失念してました。
    「Obsidian CC800DW mod 第二弾」用、水冷パーツも着弾!

    ・もっかいリザーバを分解しないといけません。
    ・その前に水冷システムも解体。。。(;´Д`)

    本日、2回目の失敗です

    前向きに考えれば、答えが見つかったので良しとするのか。

    いずれにせよ、“忘年会明けに、不眠不休で作業を続けることは二度としません”。
    そして、同じ轍は二度踏みません。 いい教訓になりました。

    ・・・

    クーラントもなくなっちゃいましたので、次回は自分でクーラントを自作します。
    もっと大量に作ります。

    いままでのクーラントは 出来合いの「ストレートタイプ」でしたが、
    次回は、自分で添加剤と精製水を用意して、一定の割合で希釈して必要量を作りたいと思います。(「希釈タイプ」です)

    ただ「Blood Red」は、とっても良い色合いでしたので、この染色剤は再発注します。

    ではでは、またです(^^)ノシ
