    やっぱり録画PCでないと!「PX-W3PE/PLEX」「Lian Li PC-A04B」

    おはようございます。
    kaiten-sushiです。

    春になって、スイちゃんが代わったー!
    NHK Eテレの「みぃつけた」のスイちゃん(熊田湖々ちゃん)が番組を卒業したのです。
    新しいスイちゃんは野原璃乙ちゃんです。
    以前にも「いないいないばあっ!」の ことちゃん から ゆうなちゃんに代わったときも衝撃でしたが、今回の方がすごいですね。

    なにせ、前のスイちゃんは演技が上手いし、「ハイ&バイ」とか「なんかいっすー」も個性的だったし、サボさんやコッシーとのやりとりが面白かったので、さみしいです。
    新しいスイちゃんは、賛否両論があるようで、セリフも棒読(ry。「ウチの子の方が(ry」なんて意見も・・・。
    まぁ幼い今はどんどん演技が上手くなる年頃ですし、暖かく見守ってあげたいです。
    春は卒業・新入いろいろありますわ。(^Д^)

    ・・・

    さて、以前に「録画PC」は組みたいが 車検やら当て逃げやら金欠で、地デジチューナーのみ購入して、録画ライフを楽しんでいました。

    ・以前の記事:地デジチューナー「PX-W3PE/PLEX」着弾!

    ところが、春になって自作の虫が騒ぎだし、
    地デジチューナーからマザーが生え、CPUが生え、電源が生え、ケースが生えという、自作erでは 通例の運びとなりました。(^。^;)

    今回 自作する PCは、きっちりとした「録画PC」となります。

    >>つづきです


    まずは、録画PCのパーツを選定します。

    ▼パーツ構成です
    ・PCケース:LIAN LI アルミ製 Micro-ATX ミニタワーケース ブラック PC-A04B
    ・CPU(APU):AMD A8-Series APUs A8-3850 TDP 100W 2.9GHz×4 AD3850WNGXBOX
    ・CPUクーラー:Thermalright TRUE Spirit 120M
    ・メモリ:Team TXD34096M2000HC9KDC-L (DDR3-2000 CL9 2GB×2)
    ・マザーボード:AMD A75 FCHチップセット搭載マザーボード F1A75-M PRO 【M-ATX】
    ・電源ユニット:SilverStone STRIDER PLUS BRONZE 500W SST-ST50F-P
    ・地デジチューナー:「PLEX PX-W3PE/PLEX
    ・SSD:RealSSD(Crucial 2.5インチ 内蔵型 SATA3.0対応 M4 SSDシリーズ 64GB CT064M4SSD2
    ・HDD:Western Digital Caviar Black 3.5inch 7200rpm 1TB 64MB SATA 6.0Gbps WD1002FAEX

    目玉は、「LIAN LI」のPCケースですね。(^Д^)
    フル アルミです。(そう Beer缶のアルミと質感が一緒です)

    話はそれますが、
    その、車でいうところの 20代〜30代で 日産・ホンダを乗り継ぎ、40を過ぎたらフォルクスワーゲンにでも、という流れ・・・。
    PCケースも 40を過ぎたら、高級な リアンリー や アビー(abee) と行きたい。
    そう思っておりました。(40じゃないですよ!いちおう)

    (なんとなく、リアンリー と ワーゲン の ロゴマークの可愛さが似てる気がする。丸っこくて、柔らかな クールな感じが)

     lianli.jpg wg.jpg
     失礼しました。 (^^ゞ


    ・・・話を戻して。

    パーツ構成はこんな感じなんですが、
    一から買うとお金がかかるので、リビングにある奥方・娘PCから「CPU」を拝借し、
    メインPC(水冷PC)から「SSD」を拝借して組み立てることに。

      ・以前の記事:「奥方・娘 PC リニューアル

    ・リビングPCから拝借するのは「A8-3850」(4コア、400SP)です。
     リビングPCには少しオーバースペックでしたので、
     リビングPCには「A6-3500」(3コア、320SP)をチョイスしてあげました。
     (結局買ってるあたり・・)

    ・メインPCから拝借するのは「RealSSD(Crucial M4 SSD 64GB)」です。
     メインPCには128GBのSSD「Crucial M4 128GB」をチョイスしてインストール容量を増やしCドライブの使い勝手を向上させました。
     (こちらも結局買って(ry・・)

      ・以前の記事:「Obsidian CC800DW mod 第二弾」ただ今の外観や状況

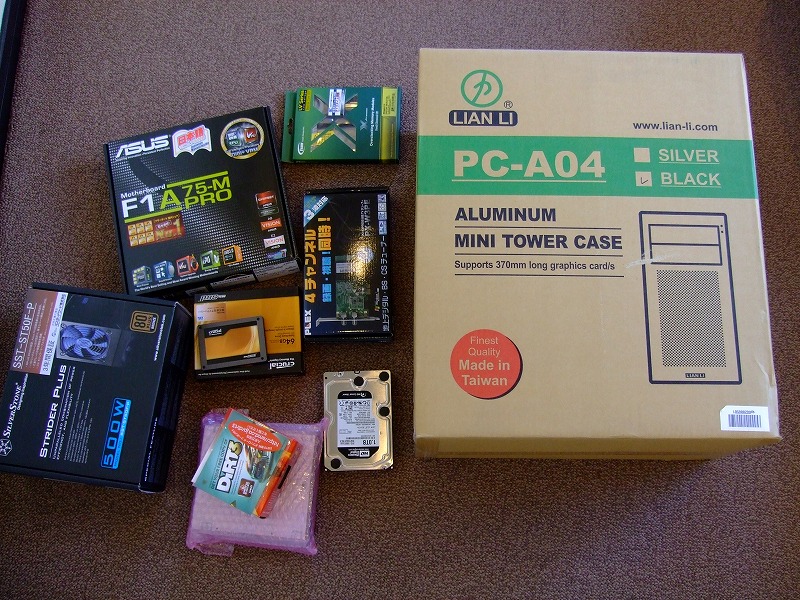

    ・今回のパーツたちです



    作業に取り掛かります。

    ▼まずは、拝借作業から

    もちろん、奥方と娘が起きている時間帯は「ウチらのPCに何してんの?( ゚Д゚)オラ」ってことになるので、二人が寝静まった0時ころに決行。

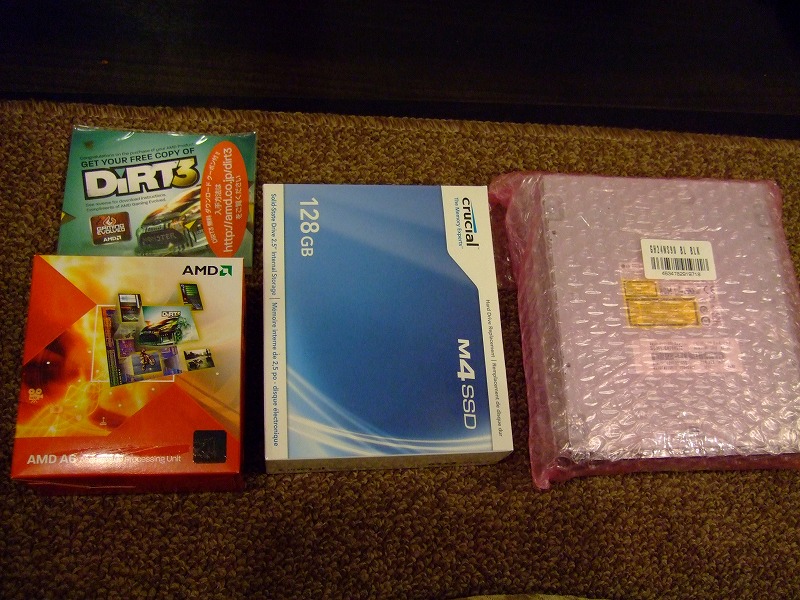

    ・リビングPC用に「A6-3500」を用意、メインPCに入れ替える「Crucial M4 128GB」も用意

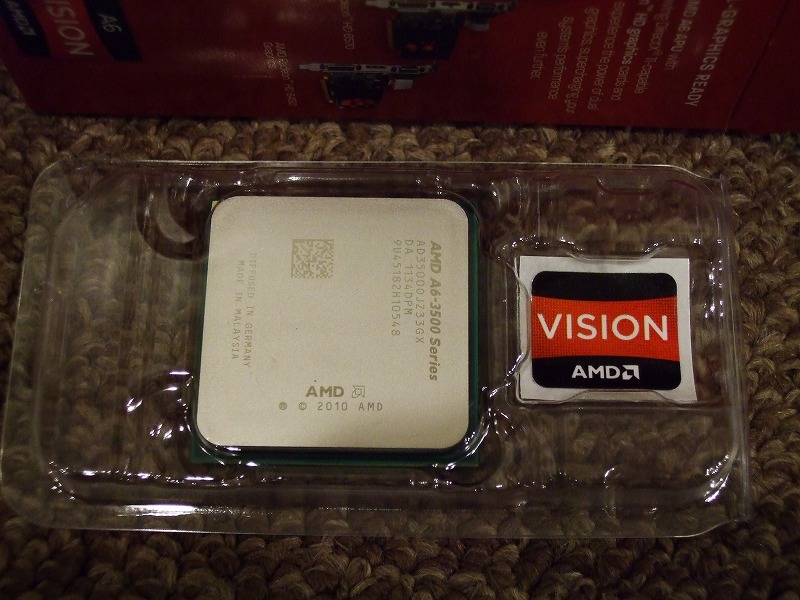

    ・「A6-3500」です
     A8-3850よりもTDPが減って、省電力になりますな。

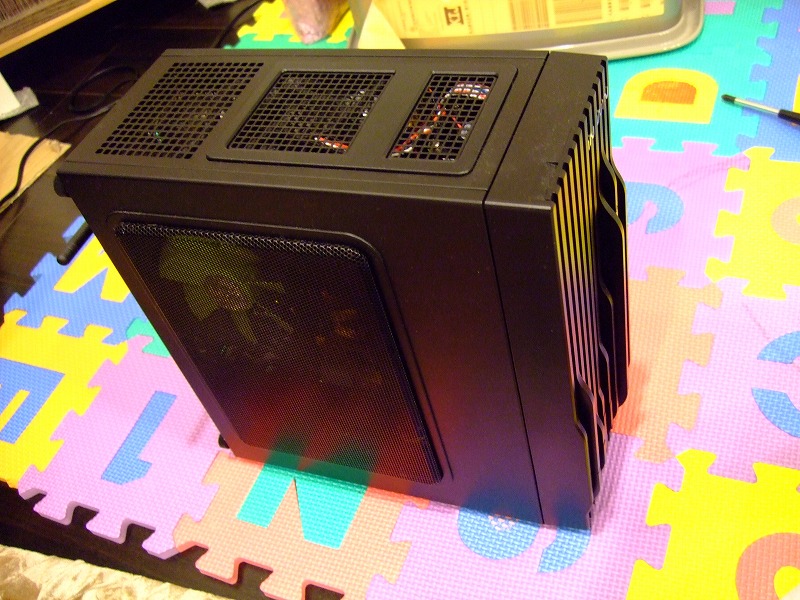

    ・おもむろにリビングPC(奥方・娘PC)を引き出します
     PCケースは「IN WIN Mini-ITX 160W電源内蔵PCケース IW-BMR651 (Wavy II)」です。
     160Wですから、TDPの低い「A6-3500」でちょうど良かったのかもしれません。
     バレたらそういいます。(^<^)

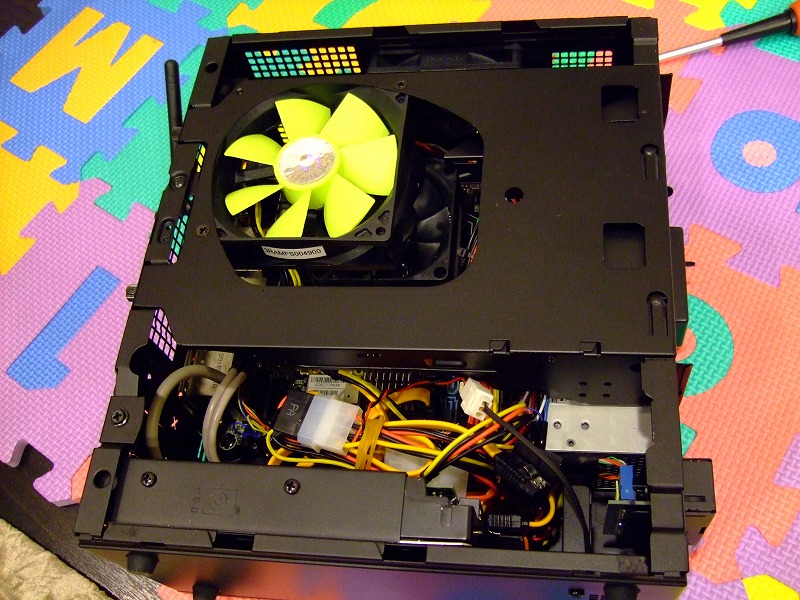

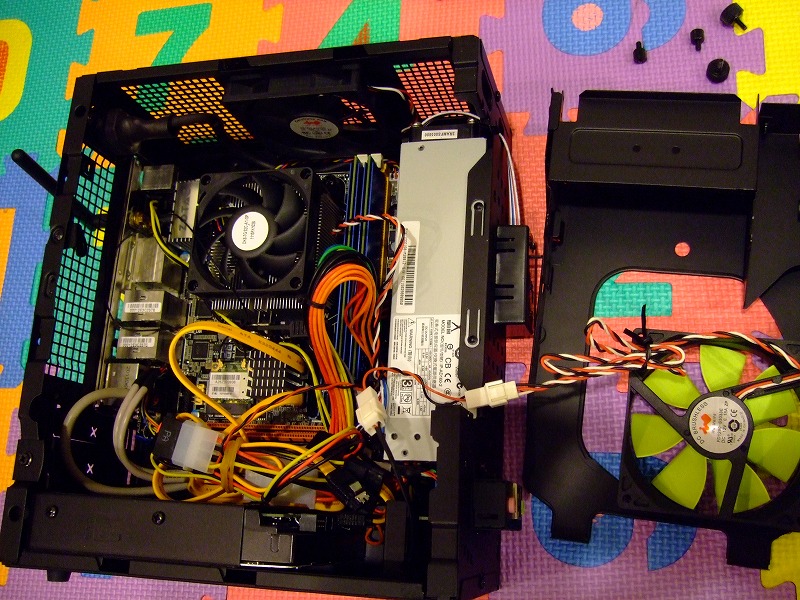

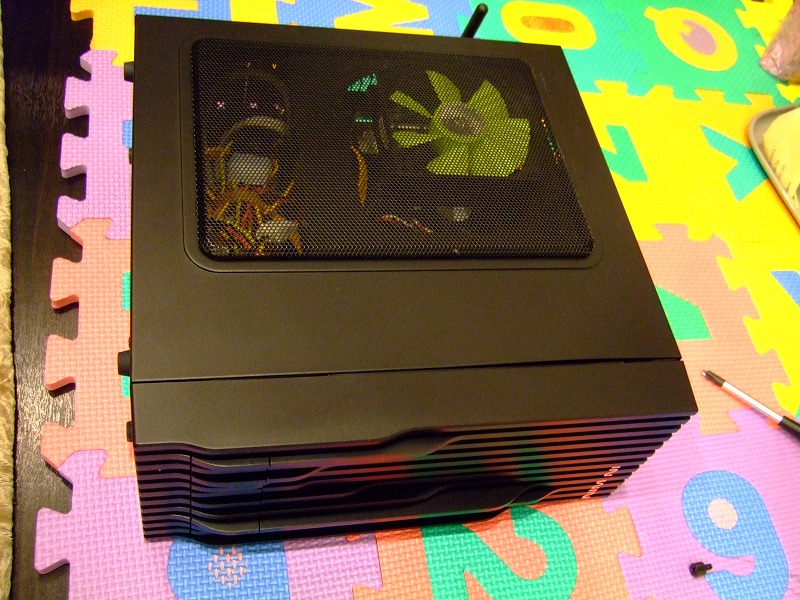

    ・「奥方・娘PC」(Wavy II))を開けます

    ・「A8-3850」を取り出します


    ・「A8-3850」(左)と「A6-3500」(右)を並べてみました
     内部では、CPUの4コアが1つ無効にされて3コアに、SP数が400から320になっているようです。
     比べてもよくわかりません。(^^ゞ

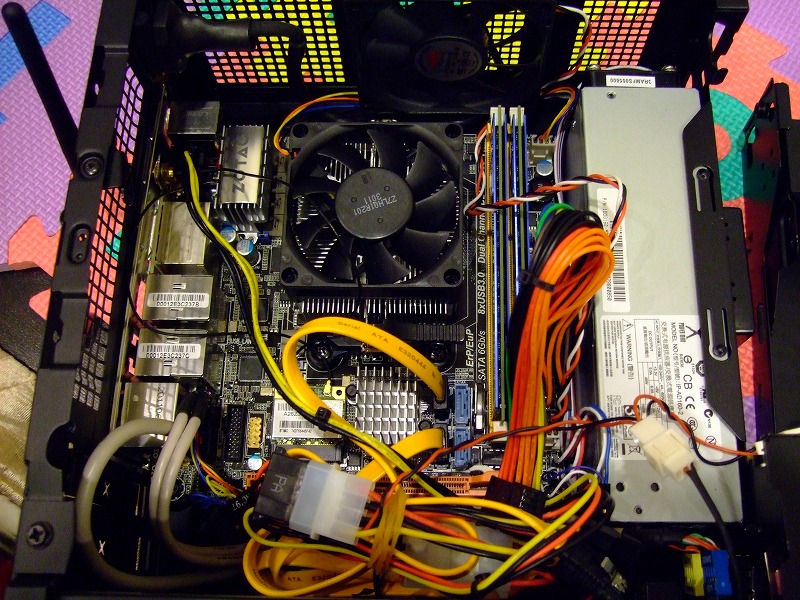

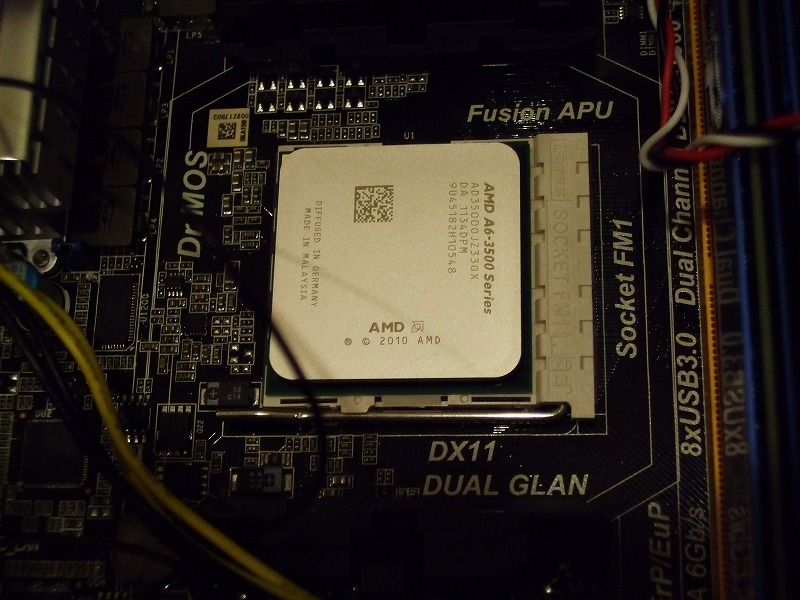

    ・コソっと「奥方・娘PC」(Wavy II))のソケットに「A6-3500」をはめ込みました

    ・CPUクーラーも付属のリテール品を装着
     外観は全く変わらず。

    ・エアフローも確保


    拝借作業 ひとつ終了です
     二人は良く眠っているようです。(成功!と小さい声で叫びます)


    ・・・お次、メインPCからSSDの拝借作業です
     こちらはコッソリすることなく、態度を大らかに作業を進めます(^^ゞ

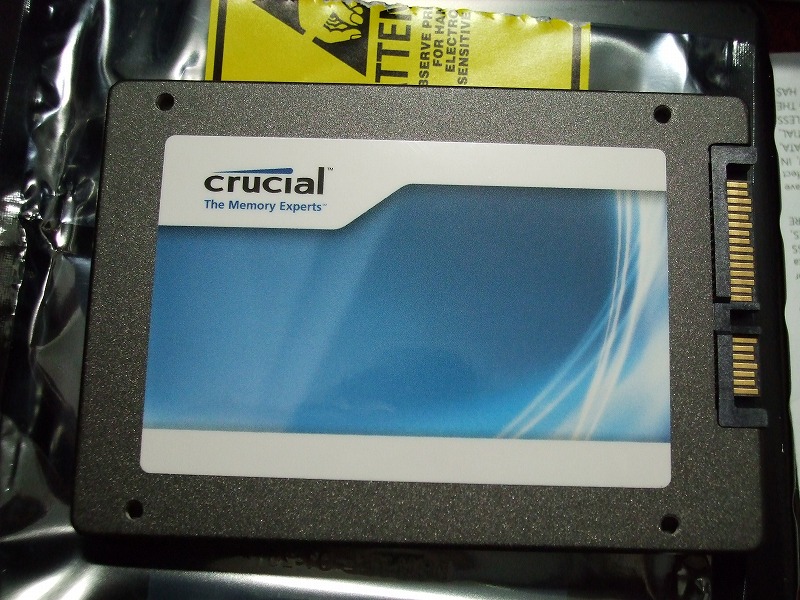

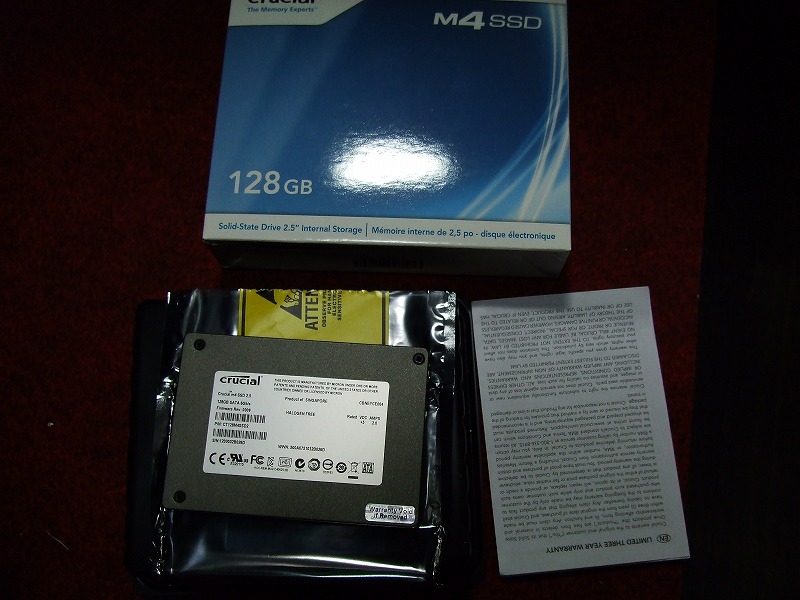

    ・「Crucial M4 128GB」を用意します

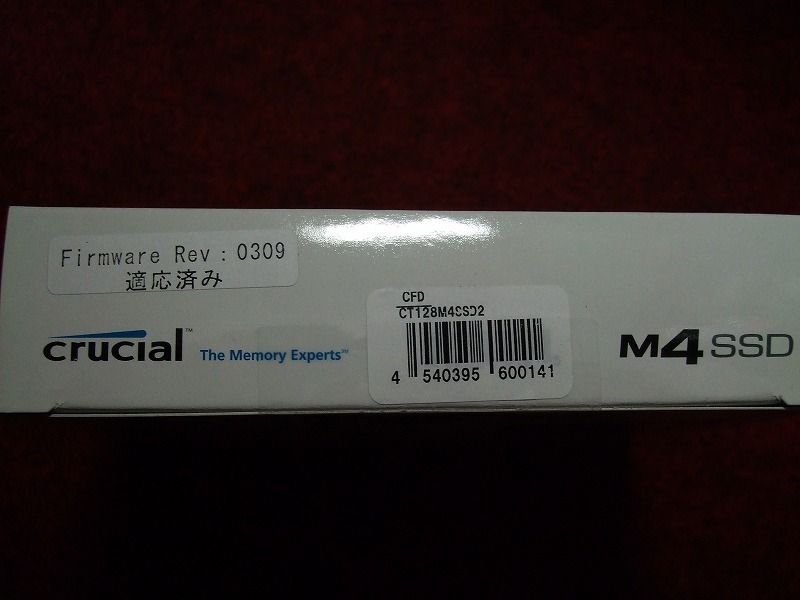

    ・ファームもしっかり「0309」に適用済み
     これで5184時間稼働しても停止しなくなりますね。

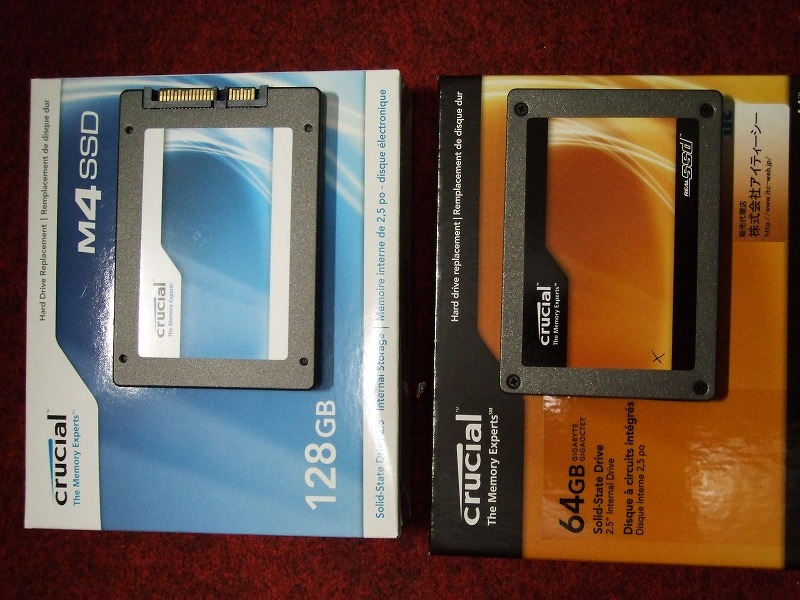

    ・新しい「Crucial M4 128GB」と、先代の「Real SSD」の比較です
     本体の向きが上下逆になっています。

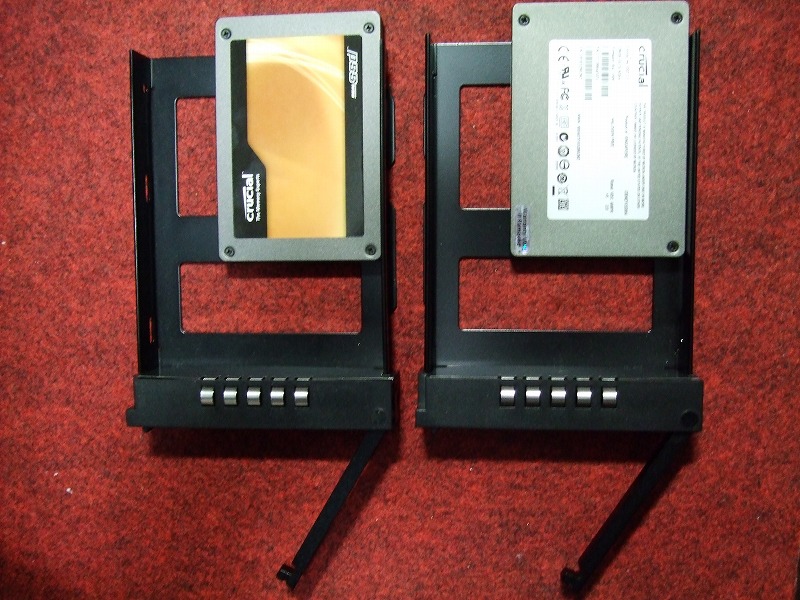

    ・PCケース「Corsair Obsidian CC800DW」の3.5インチマウンタに取り付けて比較します
     やっぱりネジ位置が上下逆なんで、新しいのは逆さまになっちゃいますね。

    128GBのSSDは早いですね。
    OSをアプリを再インスコして、メインPCの方の拝借作業も終了です。


    ・・・

    そして今回の本題、「録画PCの組立」です

    ▼録画PCの組立

    パーツを一式揃えます。

    ・PCケース:「LIAN LI アルミ製 Micro-ATX ミニタワーケース ブラック PC-A04B
    ・CPU(APU):AMD A8-Series APUs A8-3850 TDP 100W 2.9GHz×4 AD3850WNGXBOX
    ・メモリ:Team TXD34096M2000HC9KDC-L (DDR3-2000 CL9 2GB×2)
    ・マザーボード:AMD A75 FCHチップセット搭載マザーボード F1A75-M PRO 【M-ATX】
    ・電源ユニット:SilverStone STRIDER PLUS BRONZE 500W SST-ST50F-P
    ・地デジチューナー:「PLEX PX-W3PE/PLEX
    ・SSD:RealSSD(Crucial 2.5インチ 内蔵型 SATA3.0対応 M4 SSDシリーズ 64GB CT064M4SSD2
    ・HDD:Western Digital Caviar Black 3.5inch 7200rpm 1TB 64MB SATA 6.0Gbps WD1002FAEX

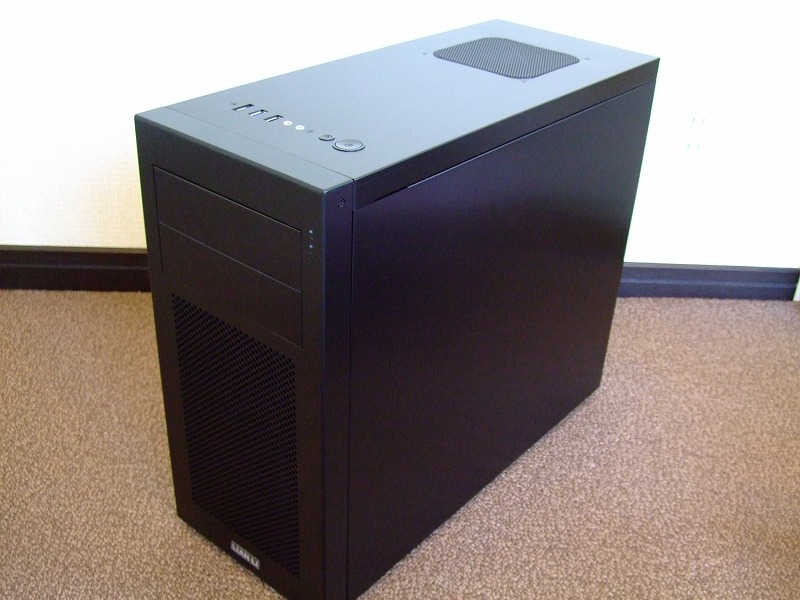

    ・PCケース:「LIAN LI アルミ製 Micro-ATX ミニタワーケース ブラック PC-A04B」の前面ななめからです
     アルミって、とっても軽いんですね。
     素材の性質上、剛性はスチールに劣ります。

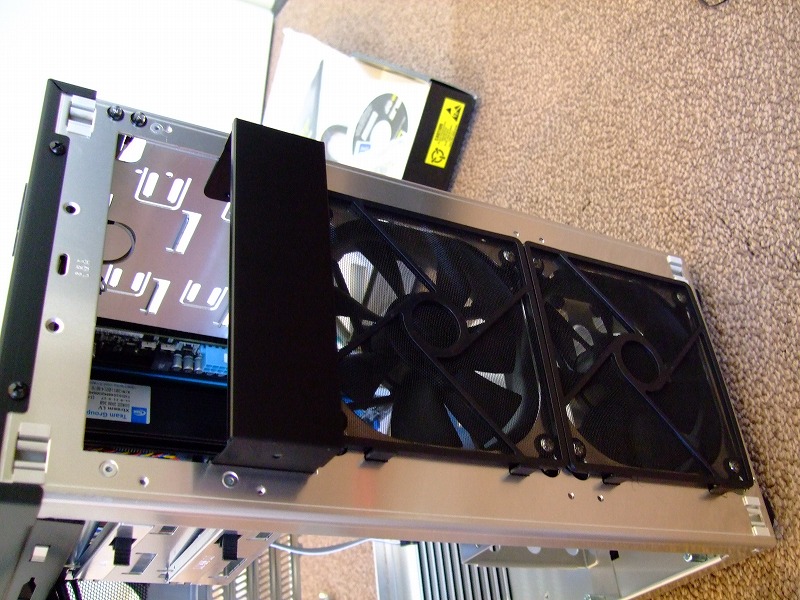

    ・PCケース:「LIAN LI アルミ製 Micro-ATX PC-A04B」のフロント側です
     5インチベイが2つと、12cmフロント吸気ファンが2つです

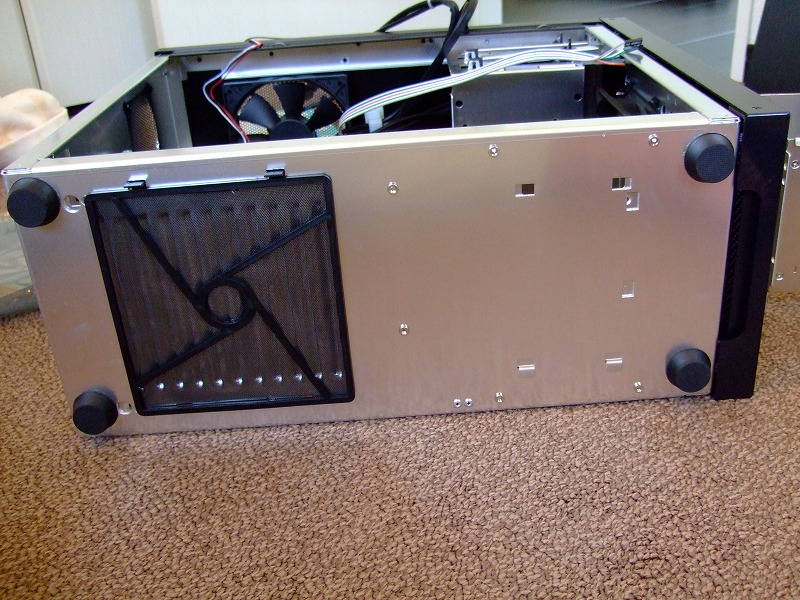

    ・PCケース:「LIAN LI アルミ製 Micro-ATX PC-A04B」の底面です
     電源ユニットの底にあたる部分に、防塵フィルターが装備されています。
     ゴム足もいい感じ。(^v^)

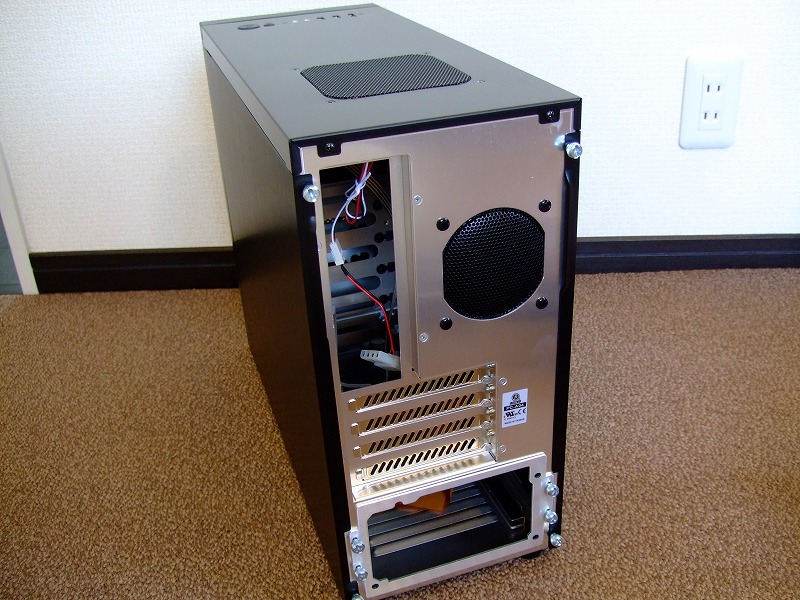

    ・PCケース:「LIAN LI アルミ製 Micro-ATX PC-A04B」のリア側です
     電源ユニットの部分や、拡張カードのあたりもしっかりと作りこまれています。

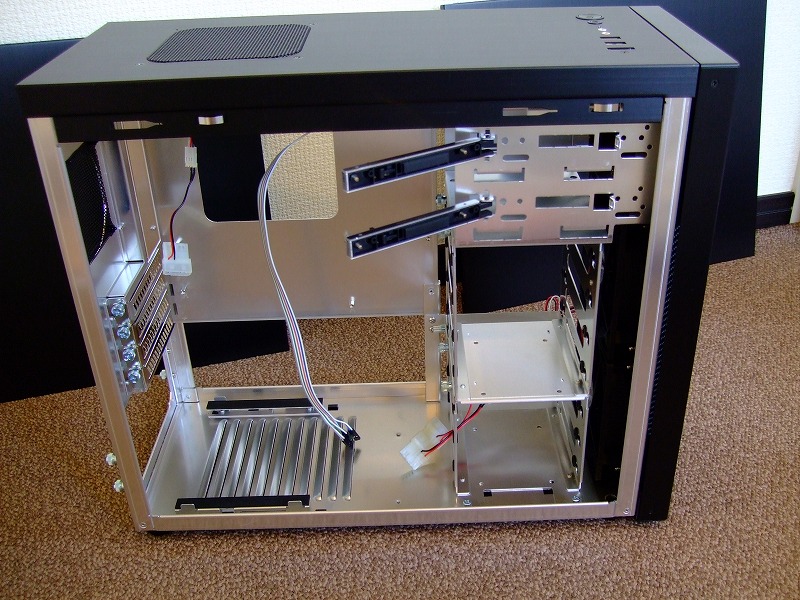

    ・PCケース:「LIAN LI アルミ製 Micro-ATX PC-A04B」の内部です
     アルミの質感がたまりません。(このあたりがワーゲンしてます(^^ゞ)
     3.5インチベイは取り外し可能です。
     3.5インチベイには標準で防振ゴムがはめ込まれています♫

    ・5インチベイの片方はツールフリーになっています
     カチャっと締まります。

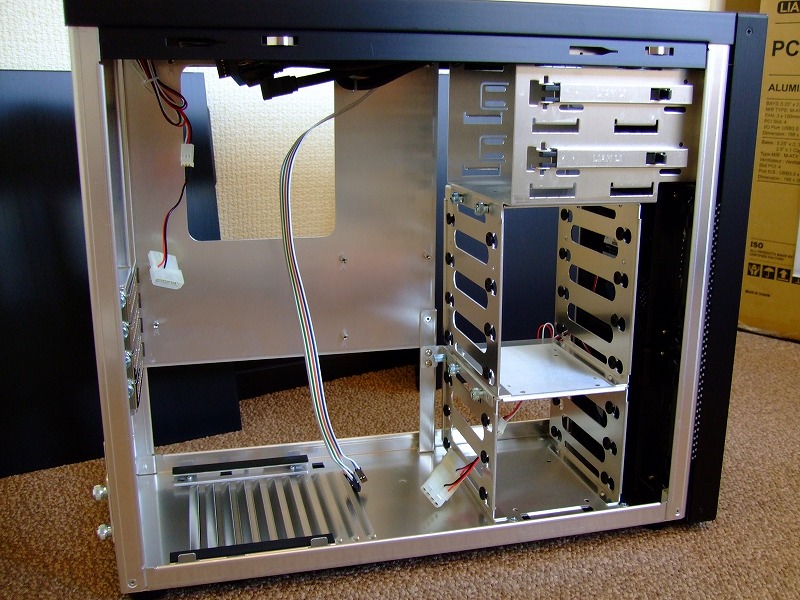

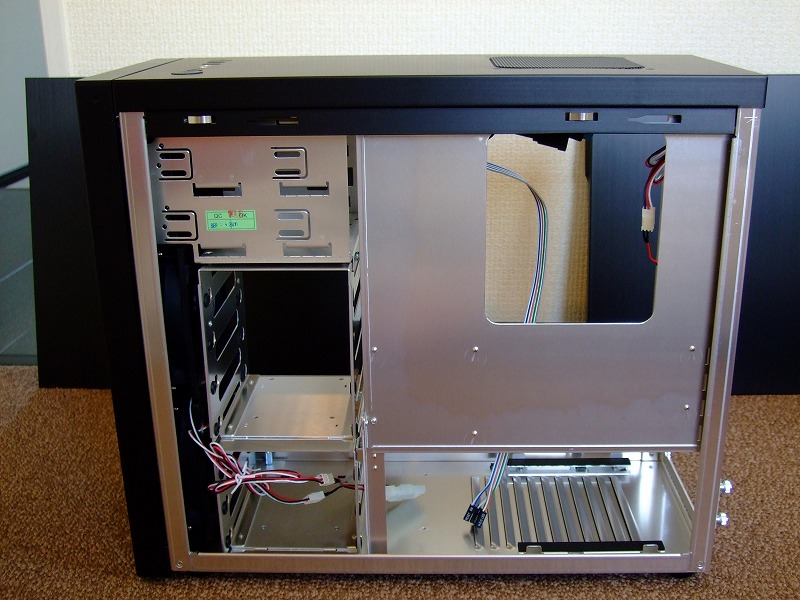

    ・「LIAN LI アルミ製 Micro-ATX PC-A04B」の反対側です
     裏配線は難しいです。
     クリアランスに余裕がないため、ATX24Pinはムリです。SATA電源ケーブルやペリフェラル4ピン電源ケーブルくらいならいけますね。

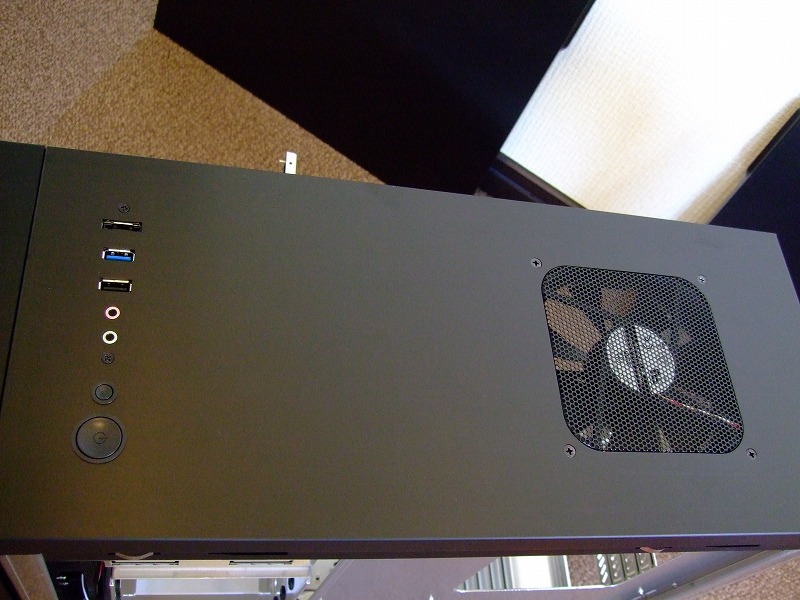

    ・「LIAN LI アルミ製 Micro-ATX PC-A04B」のケーストップです
     12cm排気ファンが装備されています。
     フロントI/Oも同じく天版に配置されています。
     USB3.0・2.0コネクタ、SATAコネクタ、電源スイッチ、リセットスイッチがあります。

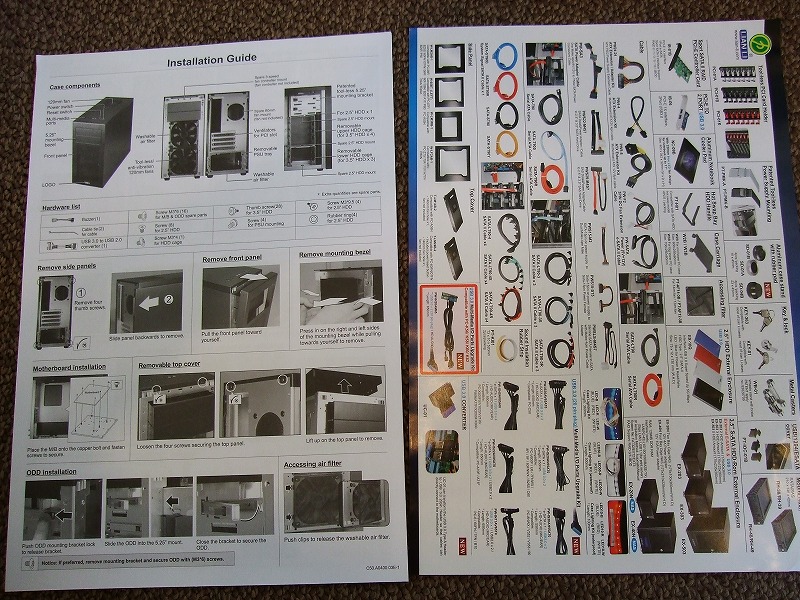

    ・「LIAN LI アルミ製 Micro-ATX PC-A04B」のマニュアルです
     言語ごとに4ページあります。
     その隣には、PCケースのオプションパーツのカタログも付いてきました。

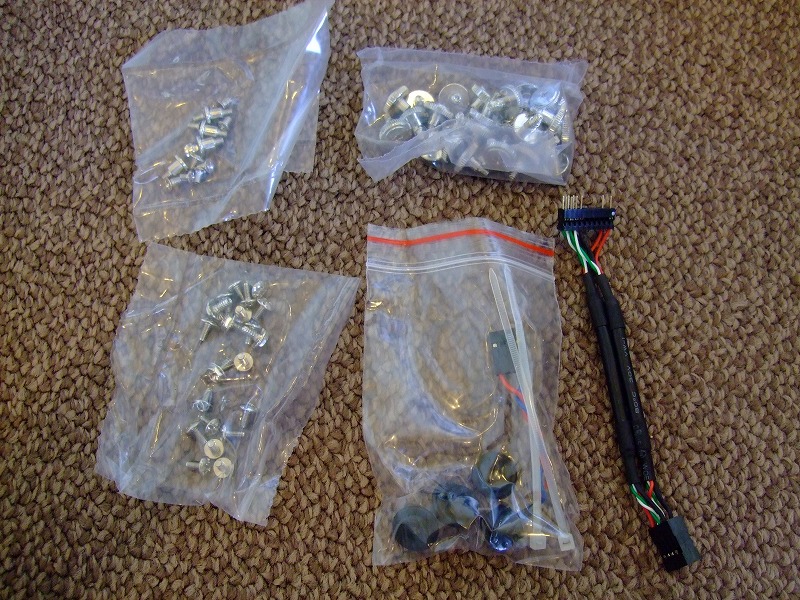

    ・PCケース「LIAN LI アルミ製 Micro-ATX PC-A04B」のネジやケーブルなど
     ネジの工作精度はとても高く、PCケースやマザーとの接着感はイイ(^v^)感じです。
     3.5インチベイの他に、2.5インチSSDやHDDを取り付ける際にも防振ゴムが取り付け可能です。

    ケースはここまで。
    お次マザーです。

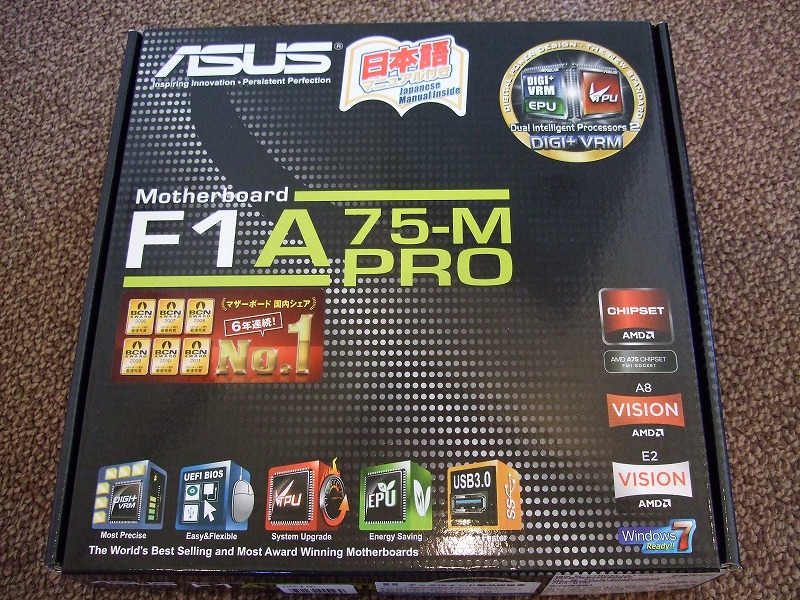

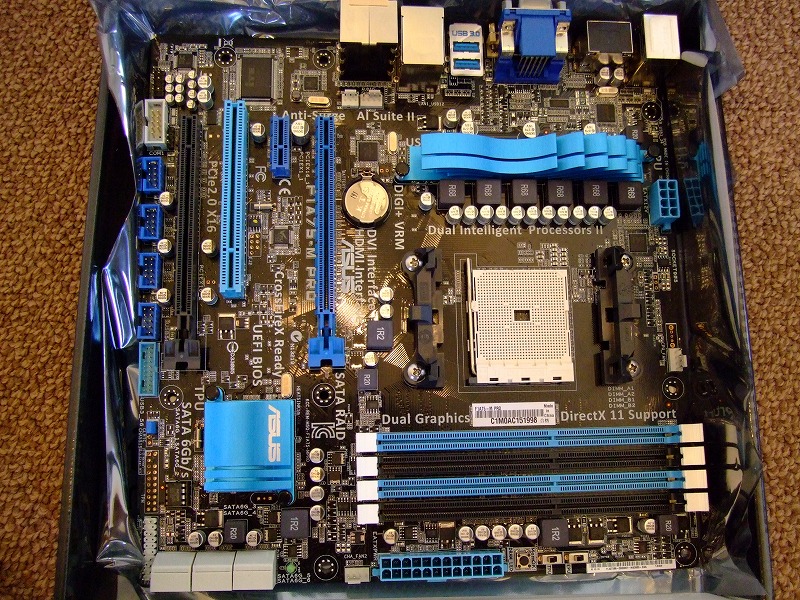

    ・マザーボード:AMD A75 FCHチップセット搭載マザーボード F1A75-M PRO 【M-ATX】

    ・カタログスペックはこのようになっています。
    ○「AMD Fusion APU に対応の新ソケット「FM1」採用、MicroATX マザーボード登場!」
    ○ソケット「FM1」採用
     AMD が投入予定の 新CPU「APU」をサポート致します。DirectX 11 にも対応ですので、新CPUの持つRadeon HD 6000 シリーズ並みの高いグラフィックスパフォーマンスを十分に堪能
    ○画面出力端子:HDMI、DVI-D、D-Sub 15ピン、DisplayPort搭載
    ○CrossFire サポート
    ○拡張スロット:PCIe x16×2、PCIe x1×1、PCI×1
    ○ストレージ:SATA 6Gb/s×6
    ○USBポート:USB 3.0×6、USB 2.0×10
     フォームファクタ MicroATX としては珍しくUSB3.0が4+2、USB2.0は2+8と充実の装備、最新のSATA3(6.0Gb/s)も6ポートを搭載しており、データの高速転送、将来的な拡張面もご安心
    ○電源回路:デジタル4+2
     省電力化を可能にする「EPU」スイッチ、チップセットを介さずに直接 CPU をオーバークロックを可能にする「TPU」スイッチ、安定した電力供給を行う「DIGI+ VRM」、その他にも「AI Suite II」、「MemOK!」など、便利な機能が豊富
    ○グラフィカルBIOS UFI 採用

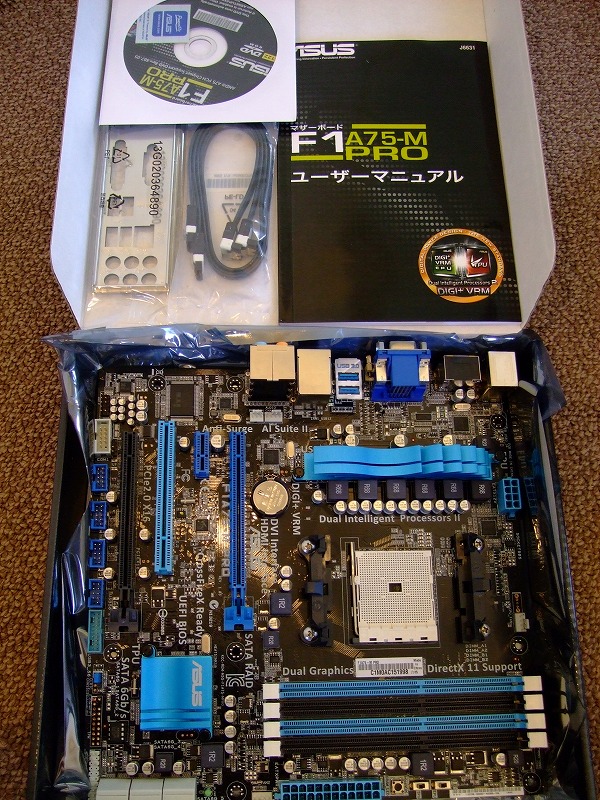

    ・内容物です
     SATA3.0ケーブル、ドライバCD、マニュアル、I/Oパネル。
     (SATA2.0ケーブルが付いてこないあたり、新しい時代を感じます)

    ・電源フェーズ周りが強いです

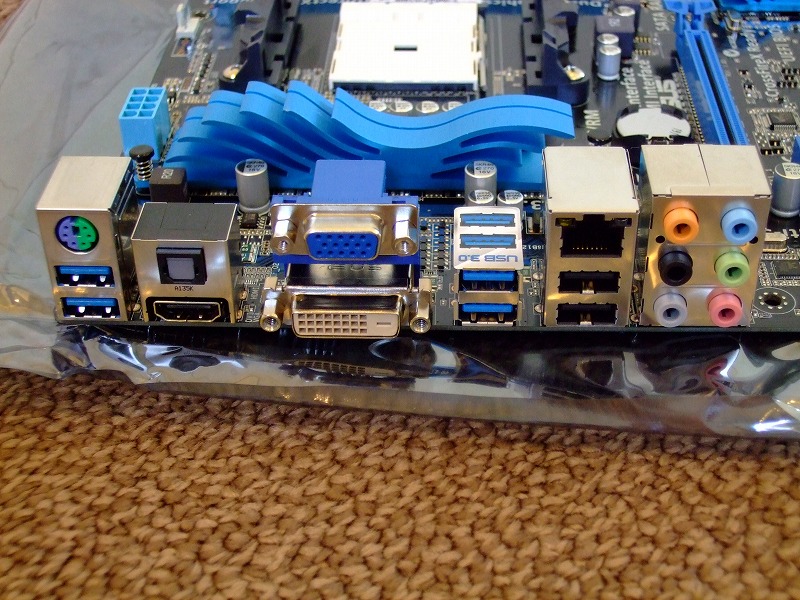

    ・リア I/Oパネルです
     “詰め込みました” 感がいいですね。
     キーボードには、レガシーなPS/2ポートを。いつまでも残して欲しいポートです。


    お次メモリです。

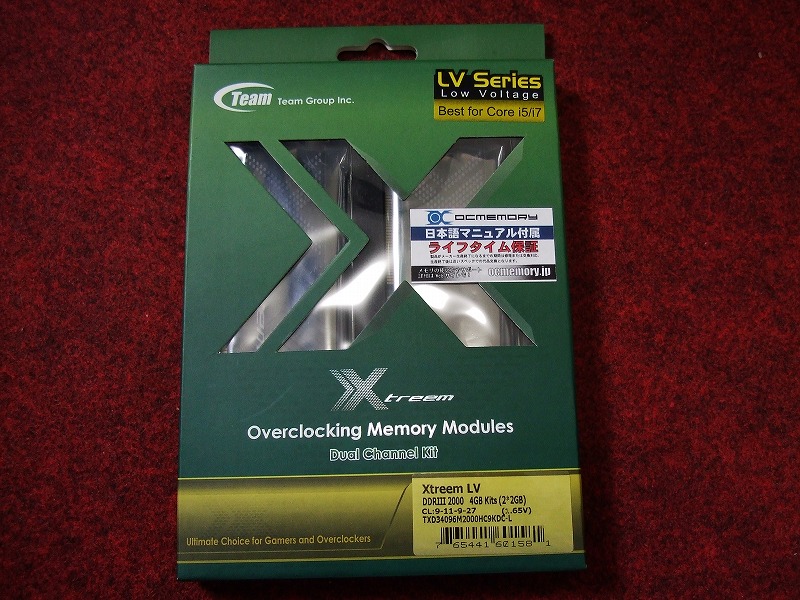

    ・メモリ:Team TXD34096M2000HC9KDC-L (DDR3-2000 CL9 2GB×2)です
     AMD A75(Hudson-D3)は、DDR3-1866/1600/1333メモリに対応してますので、まよわず 2000MHzメモリをチョイス。
     なんと4200円でした。

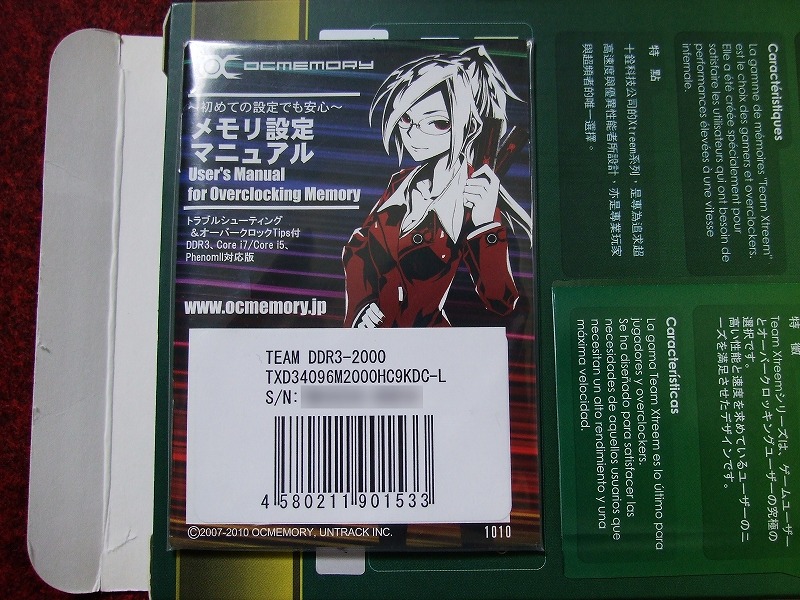

    ・オーバークロックメモリなので、メモリ設定マニュアルも付いてきます

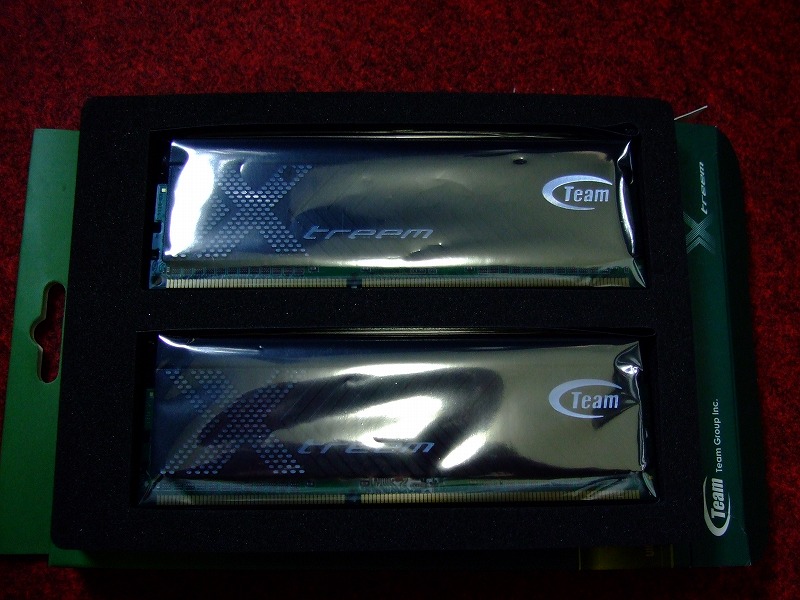

    ・メモリモジュールです

    ・耐性も高そうです

    ・シリアルも刻印されていますが、伏せますね。

    お次は、電源ユニットです。

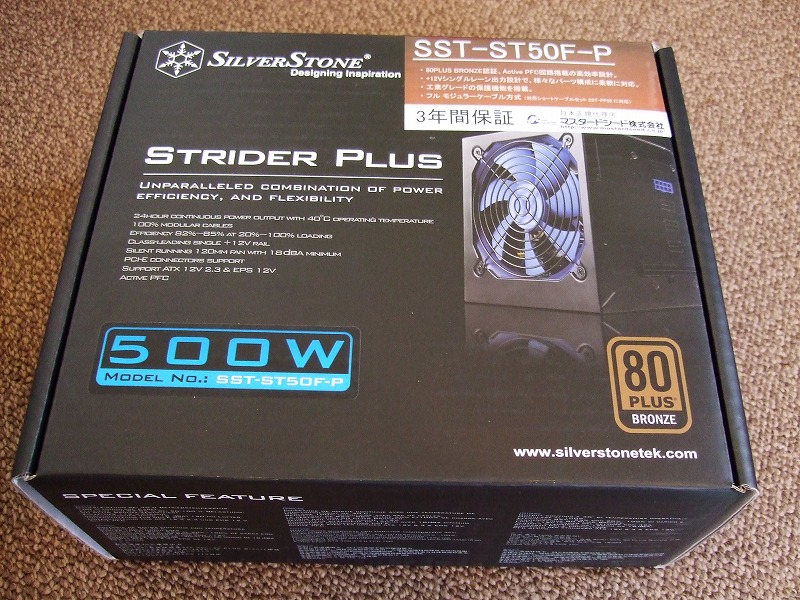

    ・電源ユニット:SilverStone STRIDER PLUS BRONZE 500W SST-ST50F-P
     もちろんプラグインです。
     容量は500W (ワット) です。

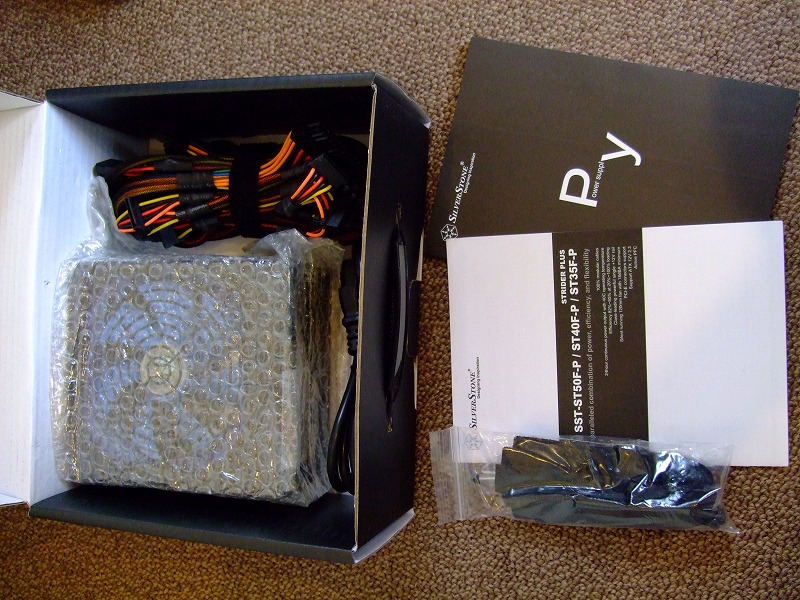

    ・内容物です
     本体と、ケーブル、マニュアル、あとケーブルタイも入っています♪

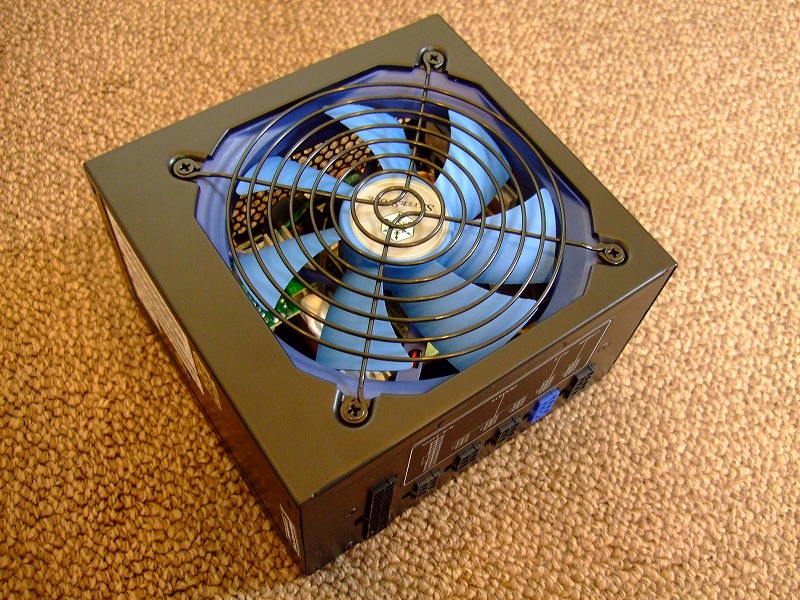

    ・電源ユニット本体です

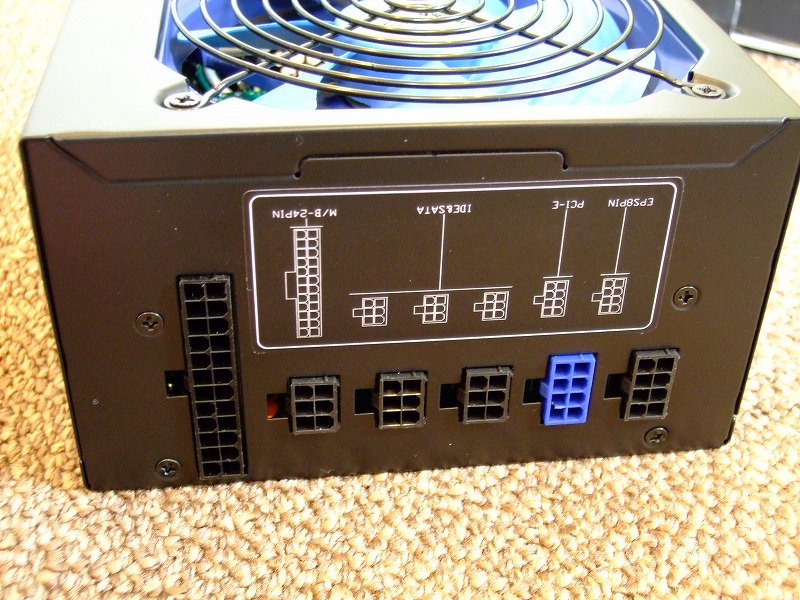

    ・フルプラグイン!
     激しくスリーブ化したくなります。

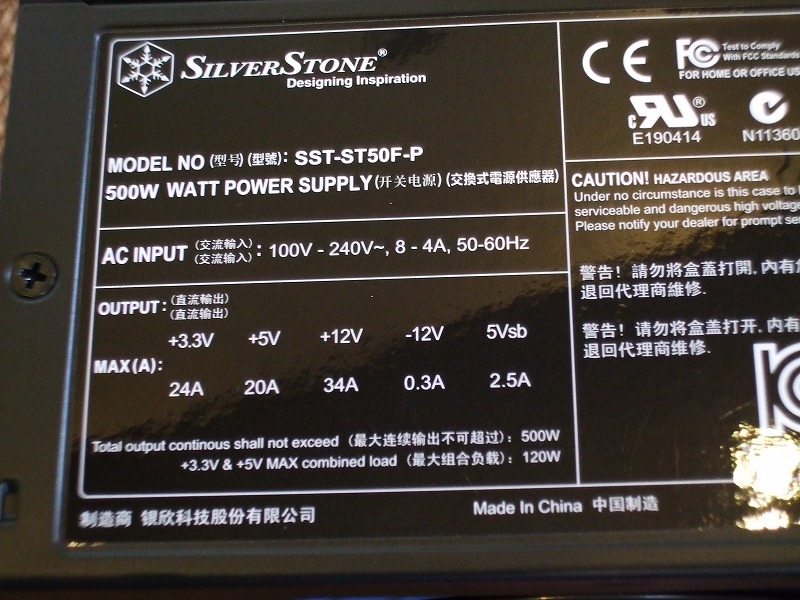

    ・+12V系統は35Aと 大きめに確保されています

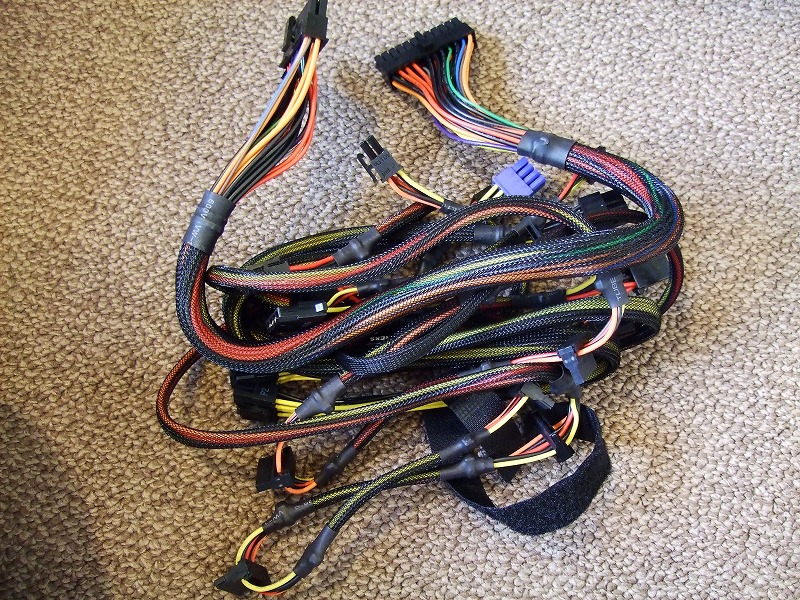

    ・電源ケーブルたち
     ノーマルのままでは愛嬌がないような。

    パーツ紹介はこのくらいにして、組み立てます。

    ▼ほんとに組立作業

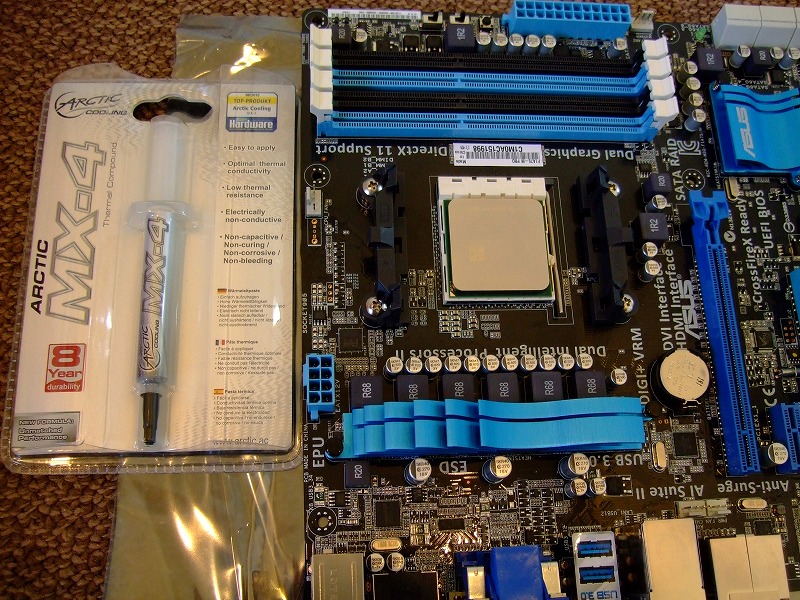

    ・CPUソケットに「A8-3850」をはめ込みます
     熱伝導グリスはもちろん「Arctic Cooling MX-4」を使います!

     ・「Arctic Cooling MX-4

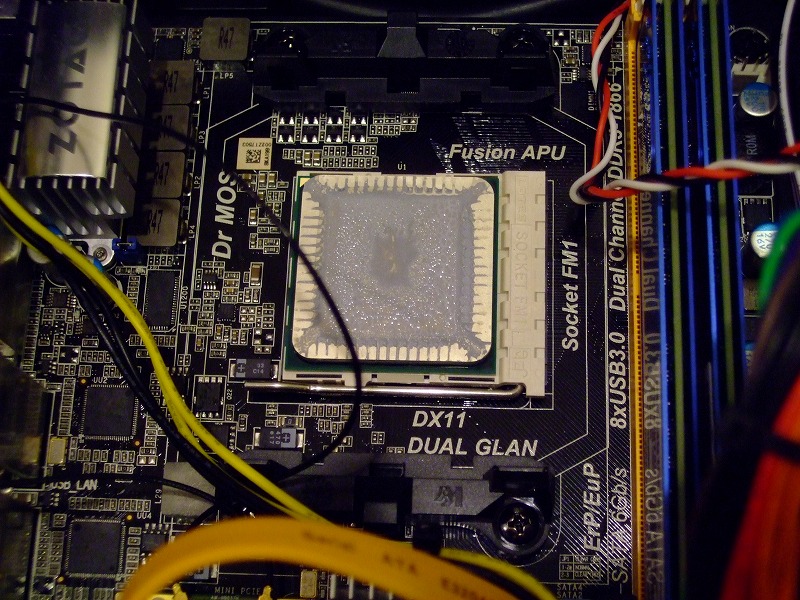

    ・久々にグリスを塗りましたが、うまく塗れませんでした

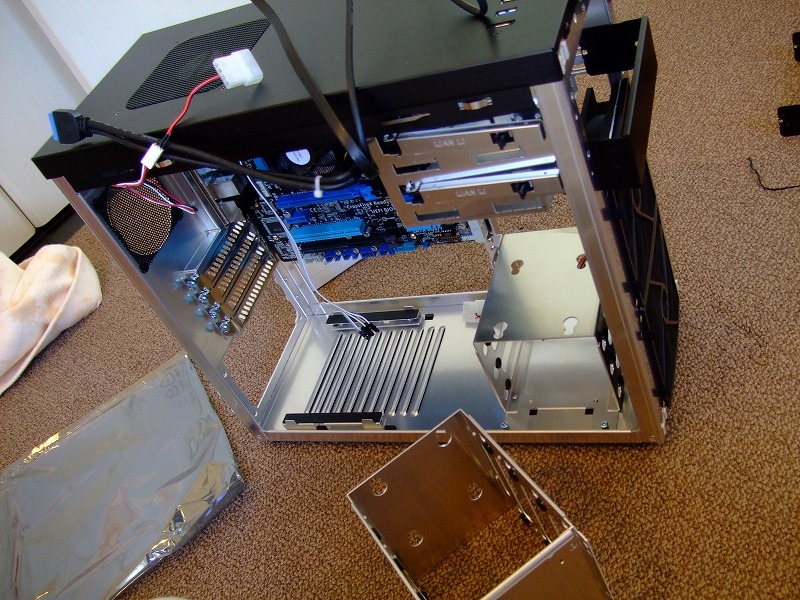

    ・マザーをPCケースに取り付けます
     このマザーはSATAソケットが横に出るタイプなので、PCケースの3.5インチベイをはずすことに・・・。(SATAソケットが上に出るタイプならOKです)

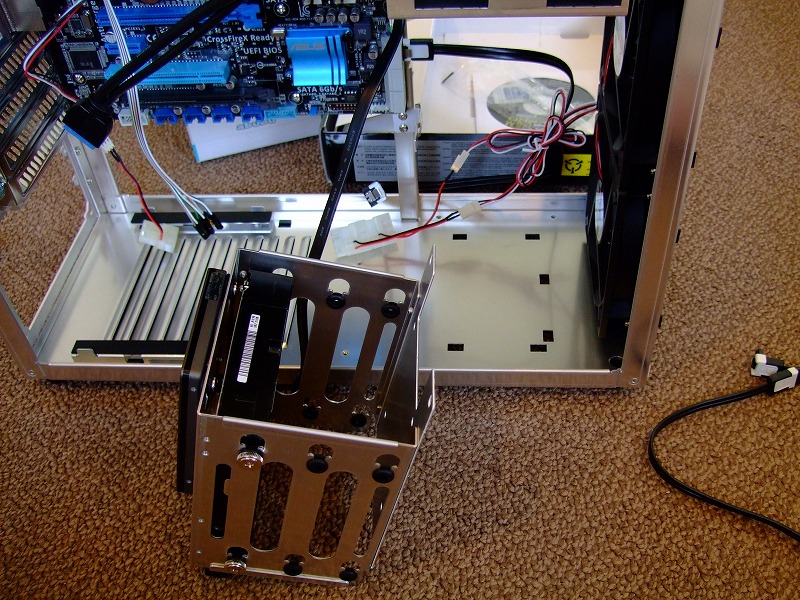

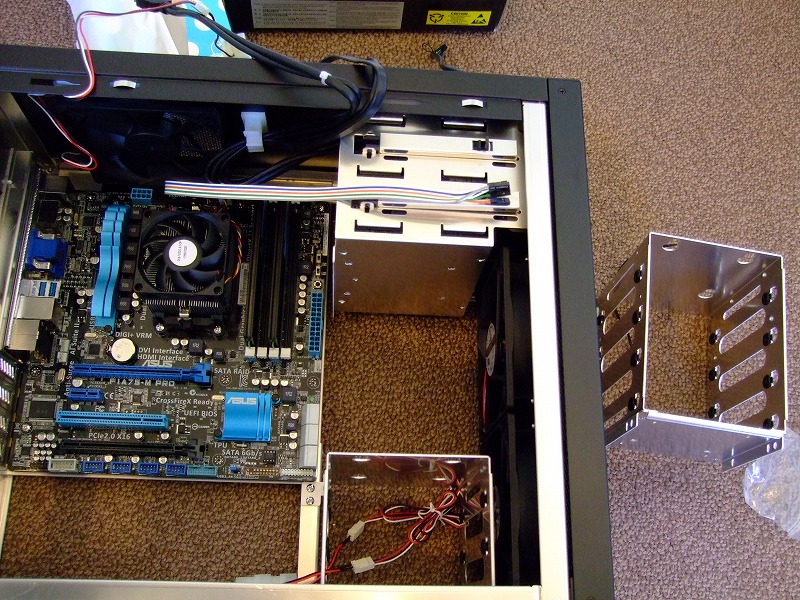

    ・3.5インチベイをはずしたところ

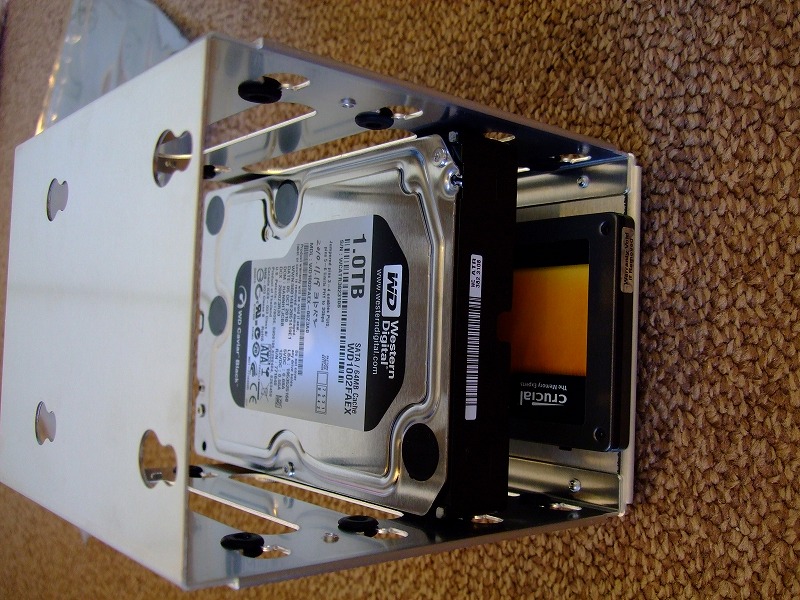

    ・SSDとHDDを仮設置してみました
     こんな感じすることもできます。アイディア次第でいくらでも。

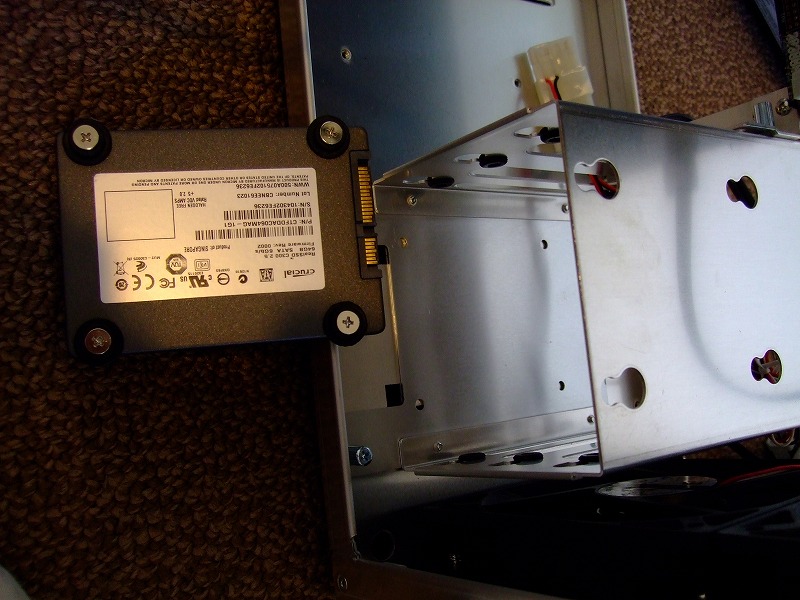

    ・PCケースに付属していた、2.5インチ用の防振ゴムを取り付けてみます
     右隣の3.5インチベイに取り付けます。

    ・こんな感じで3.5インチベイの上にSSDを配置することもできました

    色々ためしてみました。

    裏配線はしにくいですね。
    ケーブルマネジメントを考えると、ケーブルのスリーブ化をした方が、ケーブルの抵抗と見た目を改善できます。
    (また金欠が回復したら挑戦したいと思います(^^ゞ)

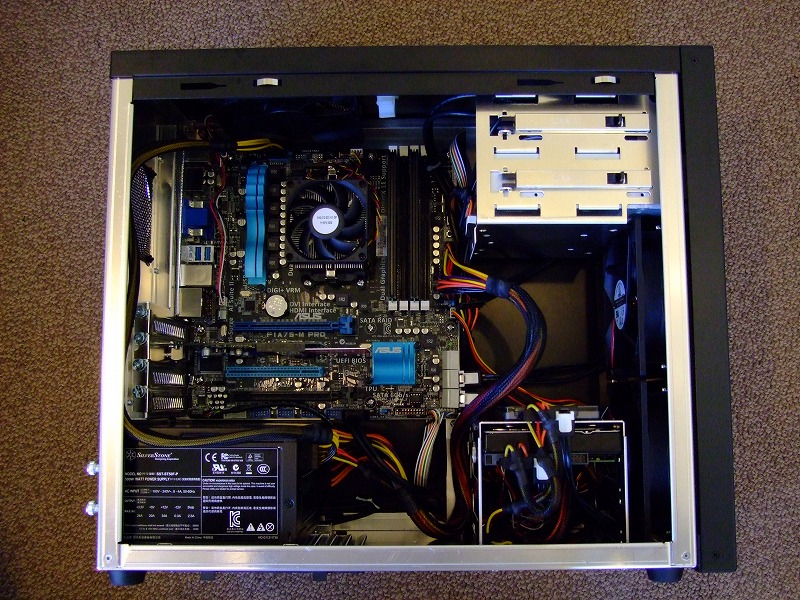

    ・完成です
     前述しましたが、このくらいが配線・ケーブルマネジメントの限界でした。
     電源ユニットの奥行が短いことと、フルプラグインであったため、比較的やりやすかったですが、それ以外の電源では配線の難易度が高くなるでしょうね。
     目的からすると、「録画PC」であるので、HDDはもっと積み込みたいですので、もう少しスペースの確保が必要かと思います。


    とまぁ、いろいろありましたが、晴れ晴れした気分で完成セレモニーです。

    ▼録画PC完成セレモニー

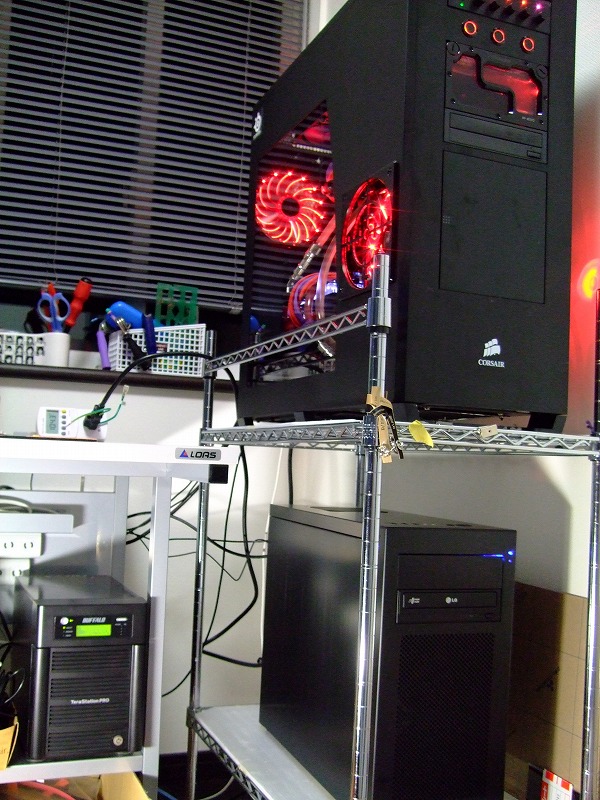

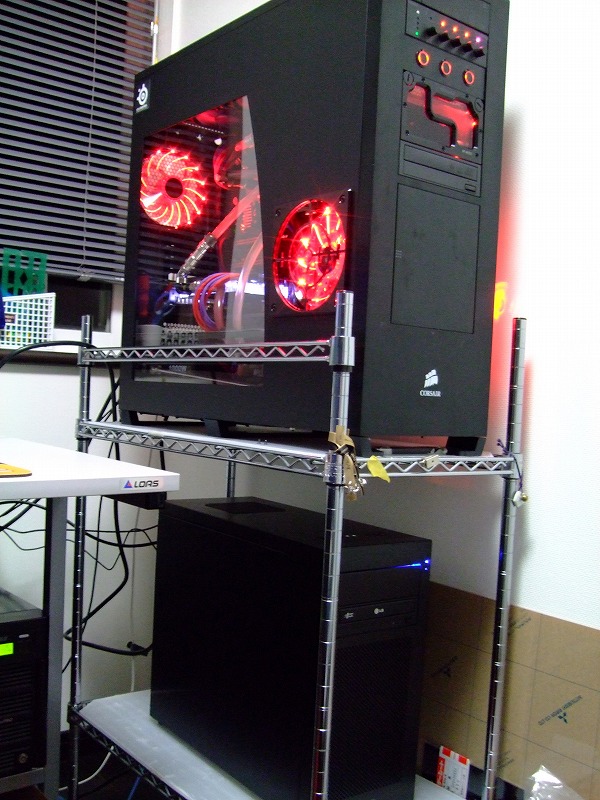

     PCラックの上段にはメインPC、下段には「録画PC」です。
     すごくシックな大人な印象ですね。

    ・今度は「TeraStation」を入れての撮影です
     まぁまぁですな。

     ・下段の「TeraStation
      HDD500GB x 4、RAID10にて運用。
      (ビデオ映像や写真、年賀状の住所など、家族の大切なデータが守られています)



    ・・・そんで、おまけ。

    ▼おまけ 録画PCの入力デバイス

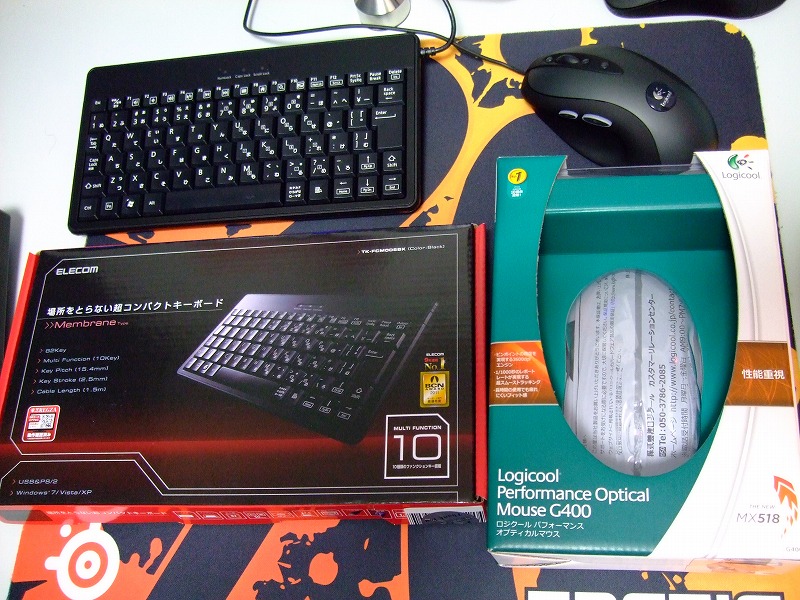

    ・録画PCには、省スペースのキーボード「ELECOM TK-FCM005BK」、
     マウス「LOGICOOL パフォーマンス オプティカルマウス G400」にて運用です

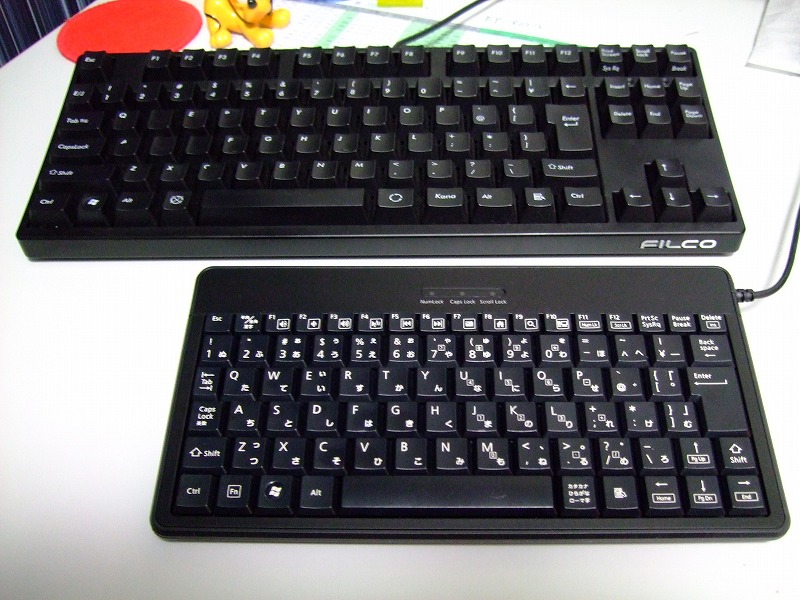

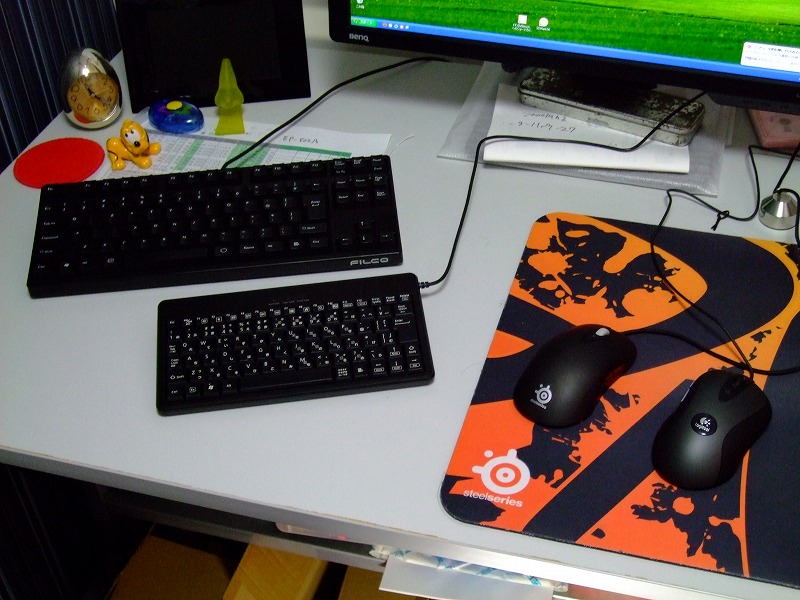

    ・メインPCのキーボードと並べてみました
     上:「DIATEC Majestouch Tenkeyless Nキーロールオーバー・茶軸・かななし (FKBN91M/NB ) 」(FPSやりすぎで,W,S,D の刻印がなくなって)
     下:「ELECOM TK-FCM005BK」は小さいです。

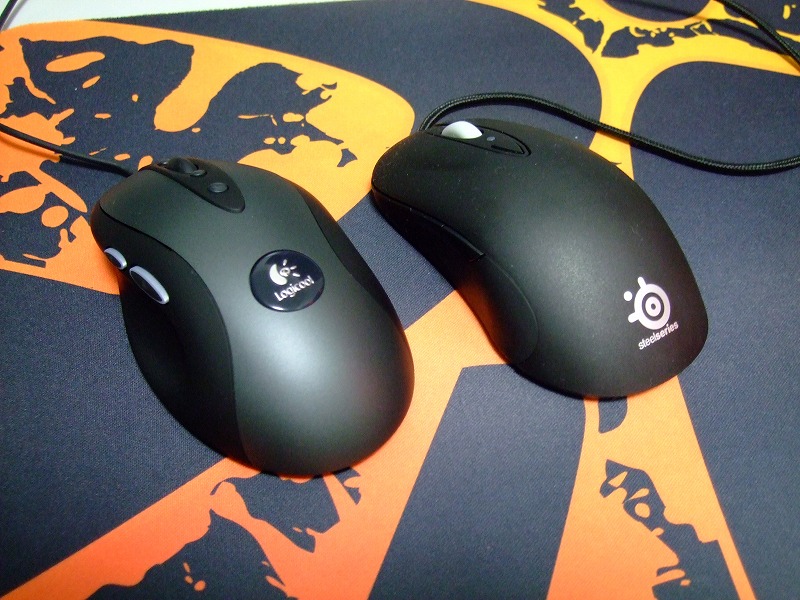

    ・マウスも並べてみました。
     右:「SteelSeries XAI
     左:「LOGICOOL G400
     このG400とても使いやすいです。
     4GAMEでも取り上げられていました。↓
     定番マウス「MX518」の後継製品「Performance Optical Mouse G400」が8月12日に国内発売。直販価格は3980円

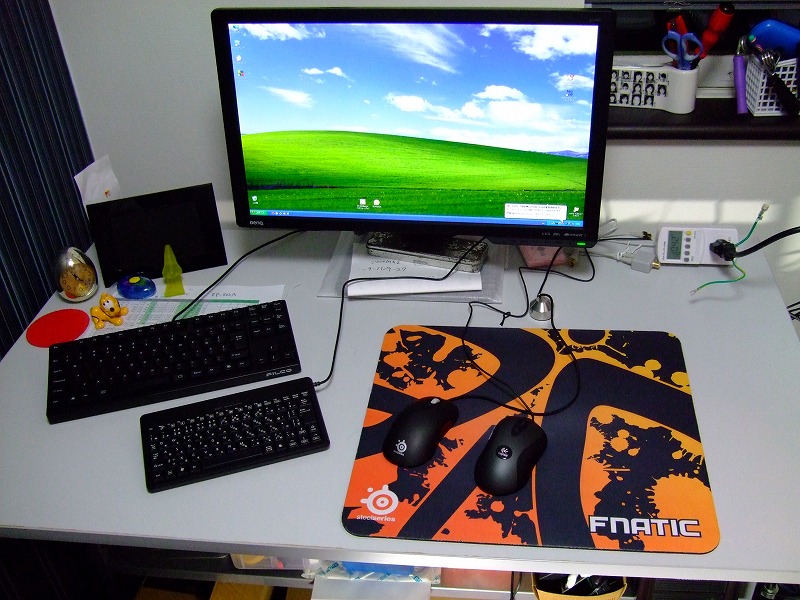

    ・そして、パソコンデスクはこんな感じになりました


     ・省スペースキーボードと  ・パフォーマンスマウス


    おまけでした。


    ・こんな感じで録画PCにガンガン TSファイルをおとしています。
     最高ですね。

     地デジチューナー「PLEX PX-W3PE/PLEX」は、
     TS抜き(HDCP無効)ができて、容量も無制限。
     家電のHDDレコーダーの制約から開放されました♪

     地デジx2、BS/CSx2 の分配器内蔵で、4番組同時に見られます。
     予約録画も可能。

     「PLEX PX-W3PE/PLEX」の内容物は、チューナーだけですので、
     「B-Casカード」を申請して、
     環境によってはブースター(増幅器)やアッテネータ(減衰器)がいるようです。
     家の環境は、デジタル受信区域:強電界(80dB以上)なのでいりませんでした。

    (ただ、地デジチューナーを買ったら「PT3」が出るというオチがありました(-_-;))
     http://akiba-pc.watch.impress.co.jp/blog/archives/2012/04/pt36pci_express.html


    ・Lian-li の PCケースも大人の魅力を醸し出して最高です
     いろいろとイジリ甲斐がありそうですね。


    それでは、またです。(o・・o)/~
