    「ks'P-05」 PCケース:Vengeance 「C70」 ミリタリーグリーン 着弾!

    こんばんは。
    kaiten-sushiです。

     「ks'P-05」 のPCケースです。
    800Dよりは小ぶりですが、ミリタリーにふさわしい。

    Vengeanceシリーズの型番とカラーは次のようになっています。

    ・型番     CC-9011016-WW     CC-9011018-WW     CC-9011019-WW
     カラー     ガンメタルブラック     ミリタリーグリーン     アークティックホワイト

    ・サイズは、230(幅)×535(奥行)×510(高)mm です。

    ・メーカーの説明はこんな感じです。
     「高い拡張性とメンテナンス性を兼ね備えたミドルタワーPCケース
      細部まで再現されたミリタリーディテールデザイン
      シャドウベイとリアに120mm静音ファンを3基標準搭載
      最大11基のファン搭載を可能にしたハイエアフロー構造
      最大460mmの拡張スペースを確保
      拡張スロット×8で3-wayに対応、フロントUSB 3.0×2ポート搭載
      ガンメタルブラック、ミリタリーグリーン、アークティックホワイトの3カラー
      Vengeance Series C70」


    今日は画像多めでお伝えします。
    (いつも多めですが・・・)

    >>

    またCorsair です。
    好きです、海賊船。

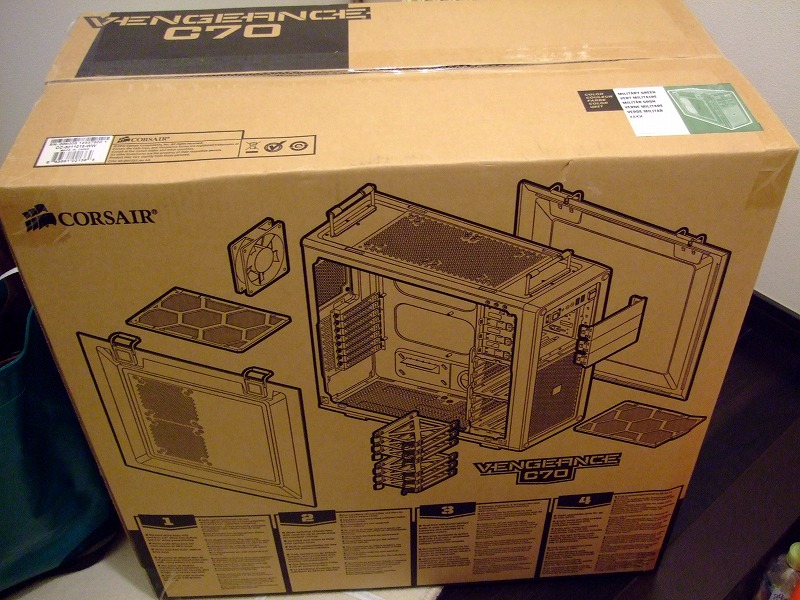

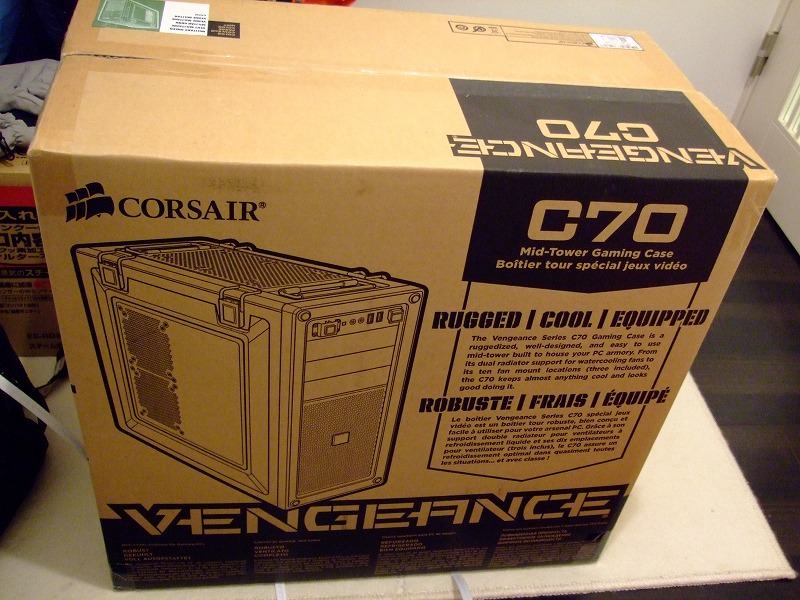

    ・着弾 C70 DSCF8071.jpg

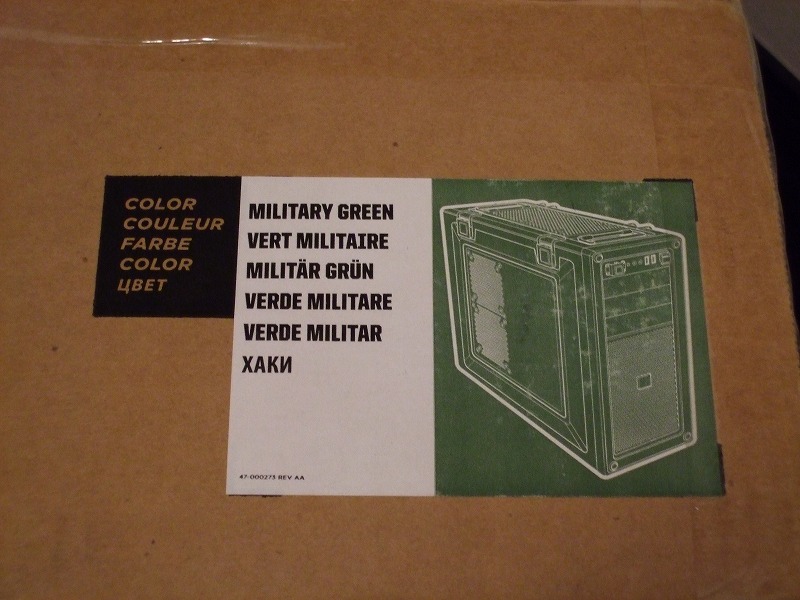

    ・ミリタリーグリーンです^^

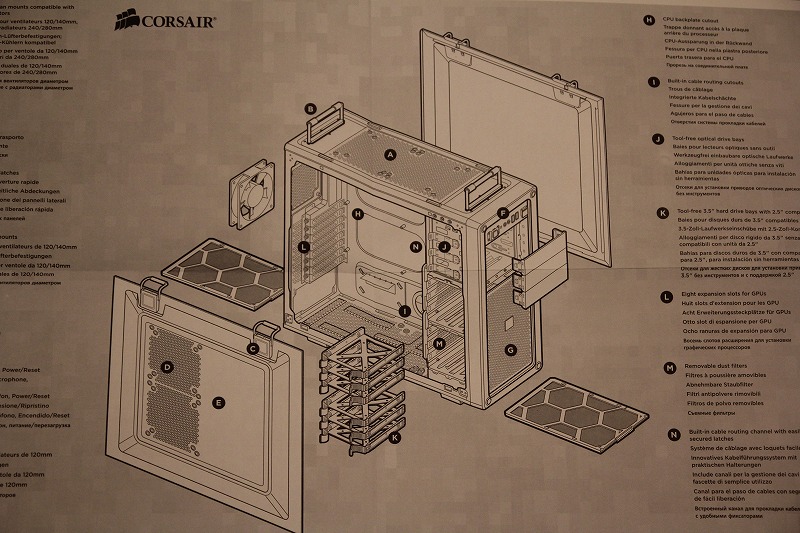

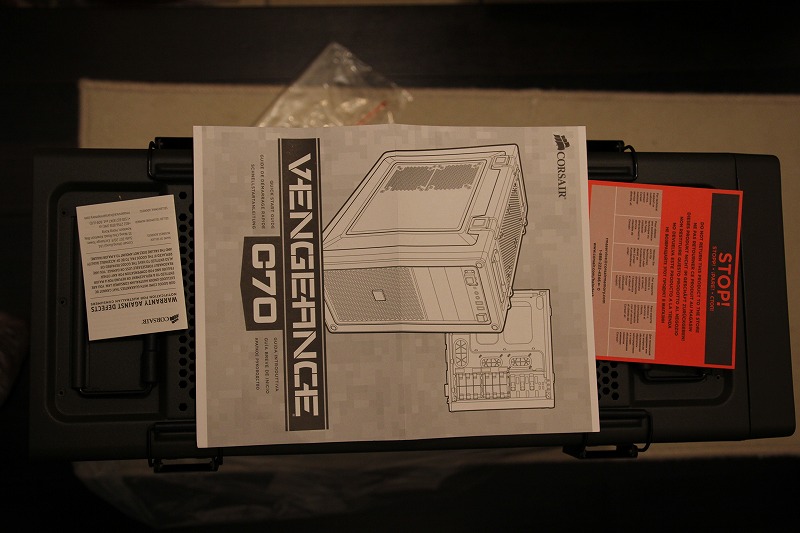

    ・マニュアル

    ・フムフム


    ・開封です! 待ってました!
     C70は 弾薬庫 をイメージしてデザインされたたそうです。
     カッチョよすぎる。

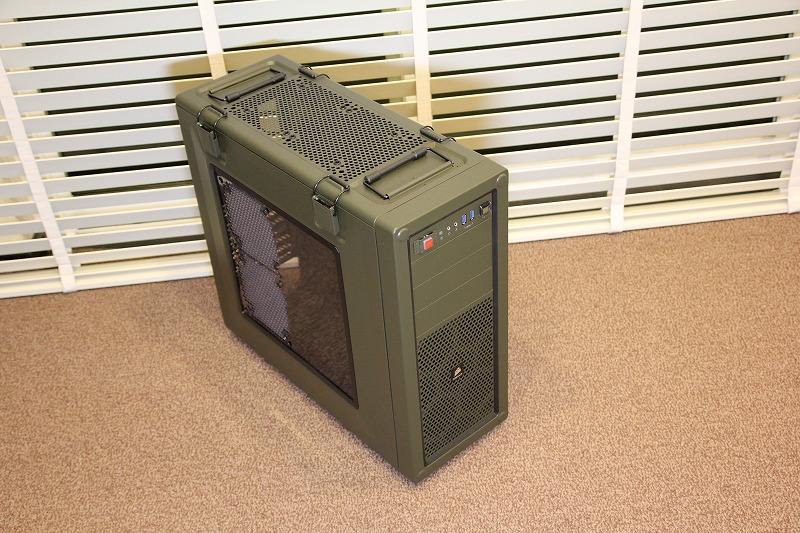

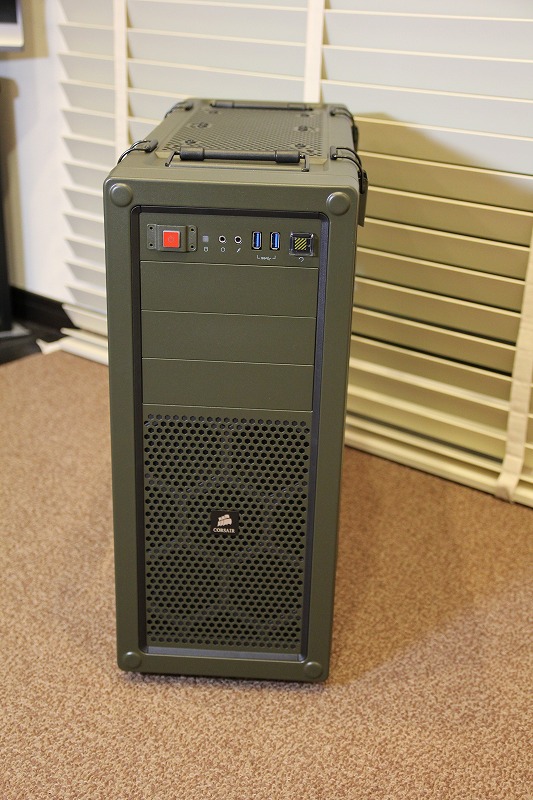

    ・正面から

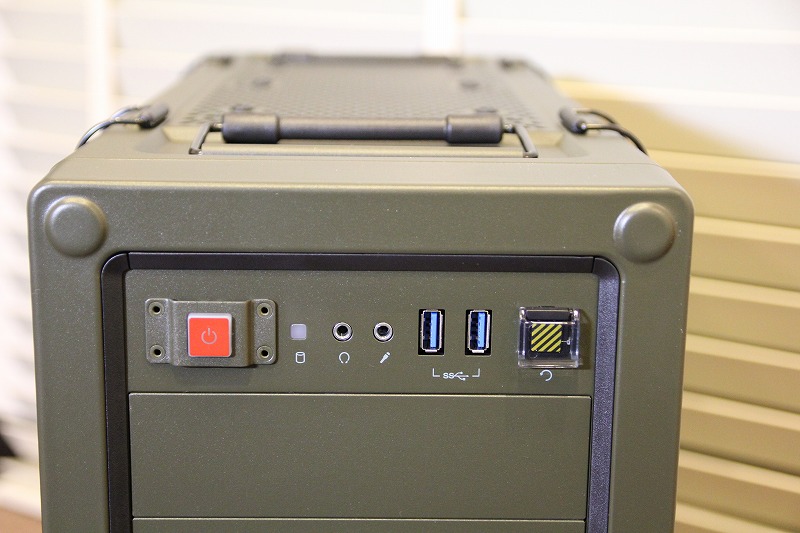

    ・フロント I/O スイッチ部分のアップ

    ・リセットはカバーを上げないと押せません^^

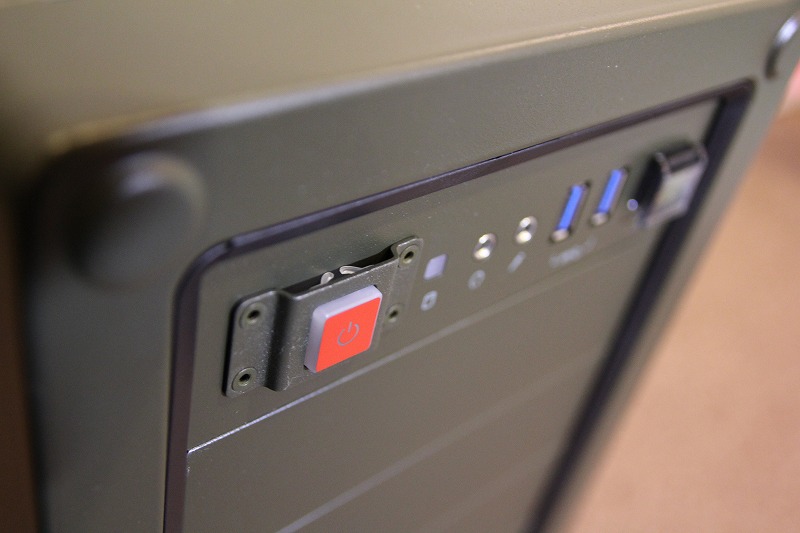

    ・パワースイッチ

    ・リセットスイッチ

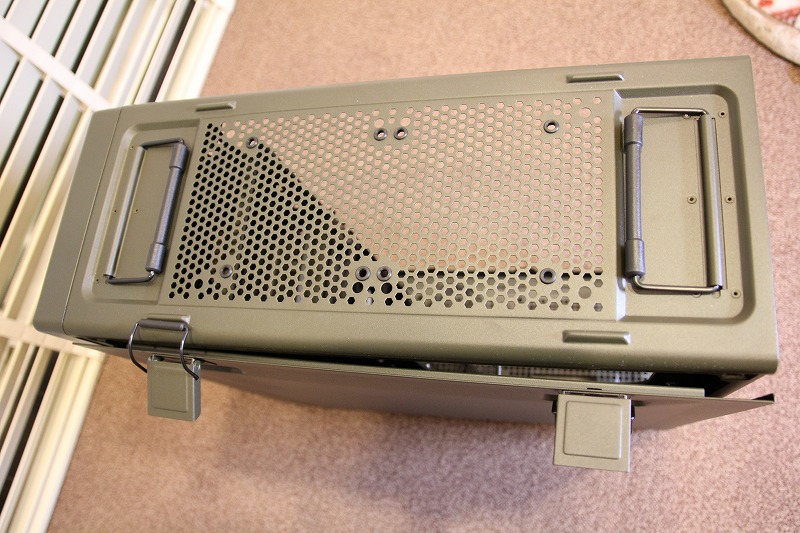

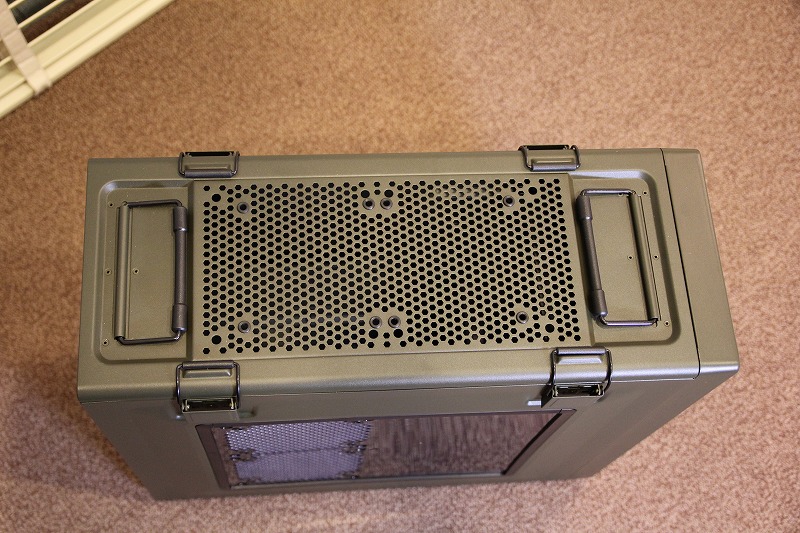

    ・上から

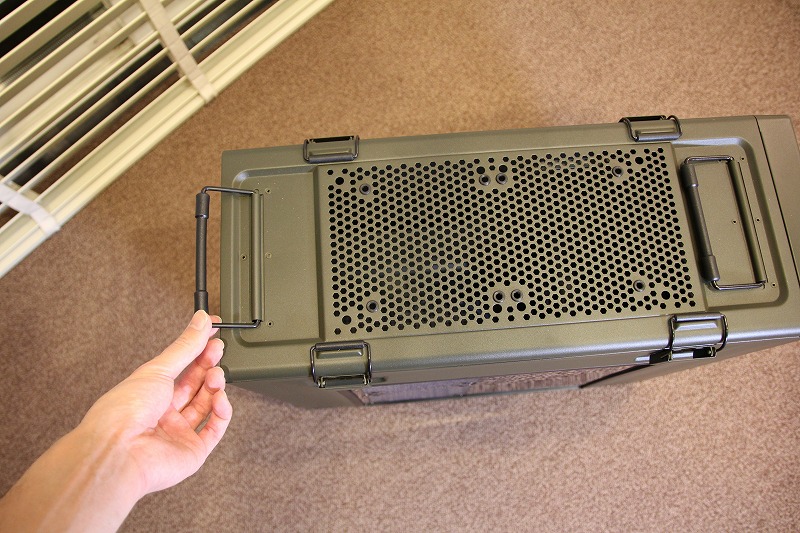

    ・取っ手が付いていて持ち運びできます
     コレすごくべんりです。

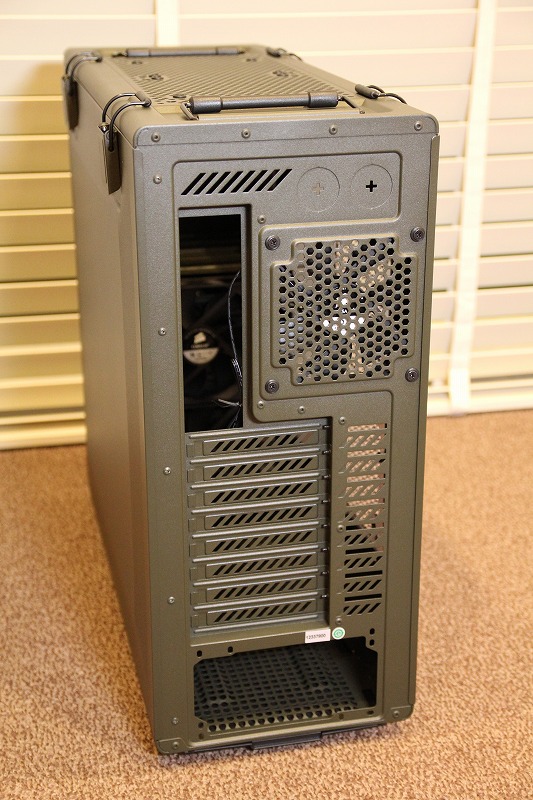

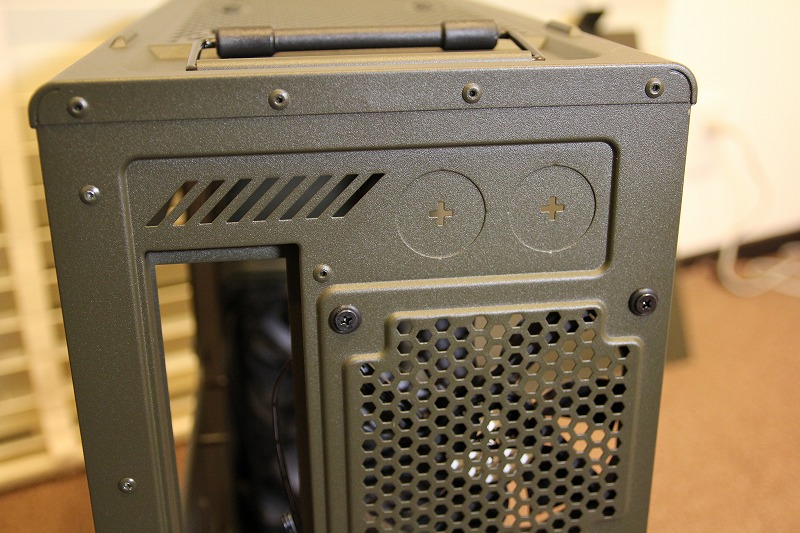

    ・リアから

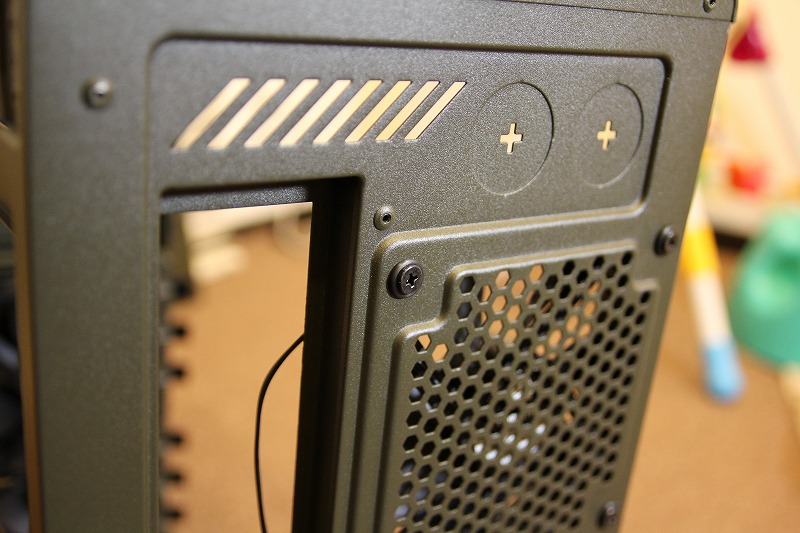

    ・水冷ホールがふさがっていますので、あとで加工して穴あけします

    ・電源は底面ですね

    ・リアの12cmPCファンには防振ゴムがかまされています

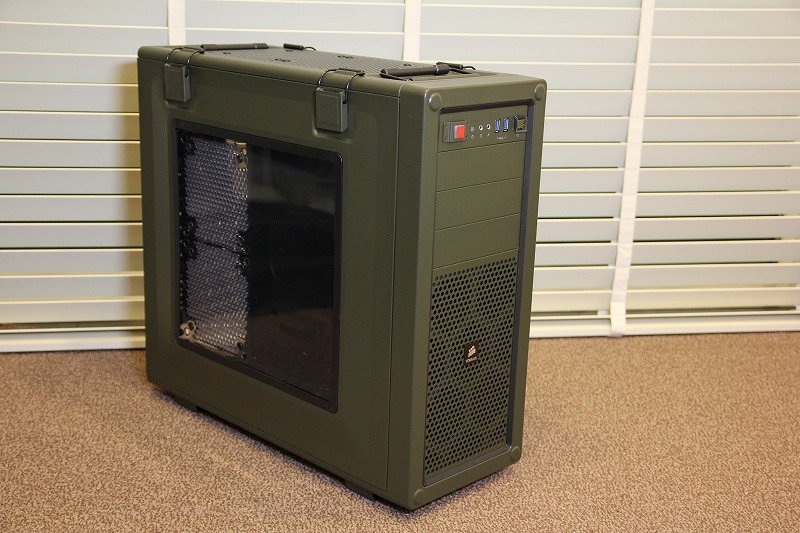

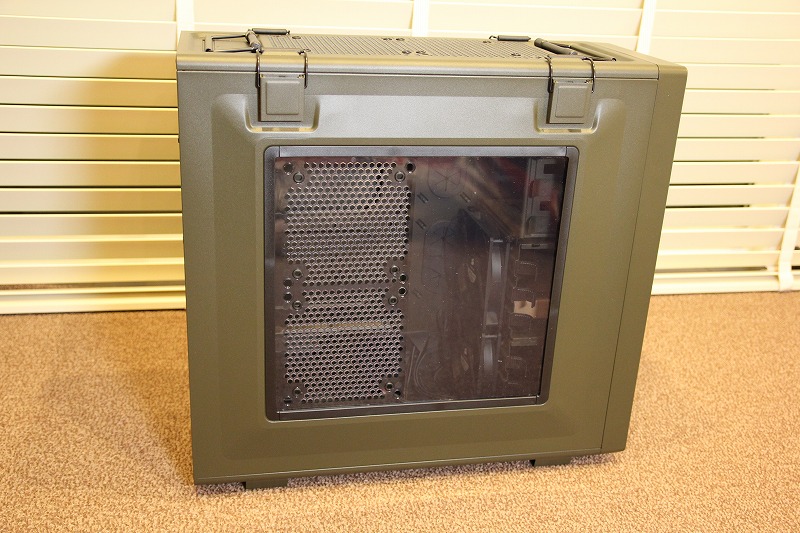

    ・サイドから
     12cmのPCファンが2つ取り付けられます。

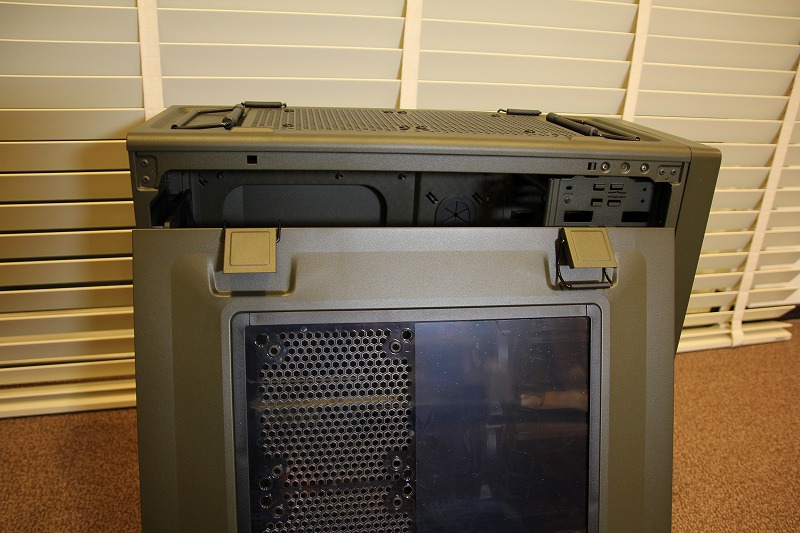

    ・サイドパネルをはずします
     ココもミリタリーちっくなギミックで、ロックをはずさないと開きません。

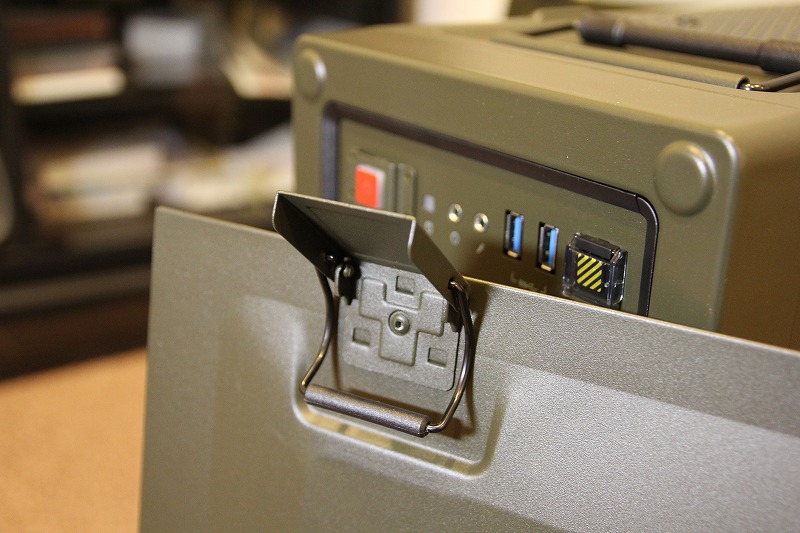

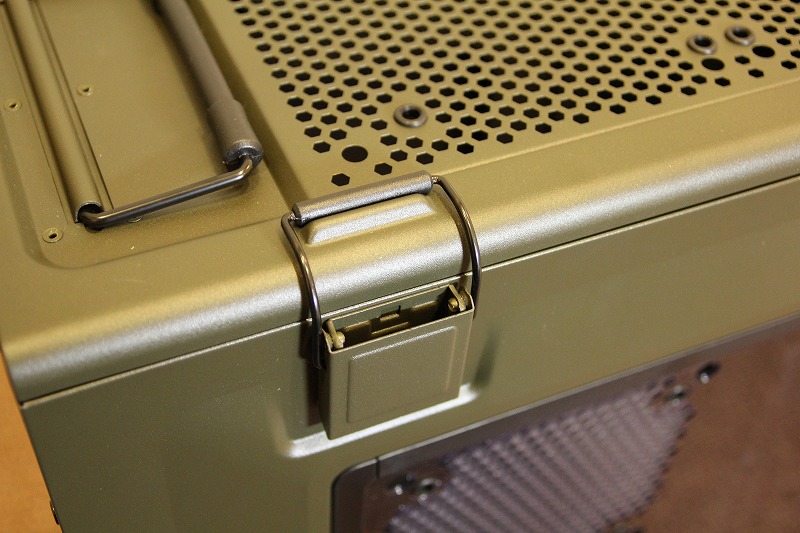

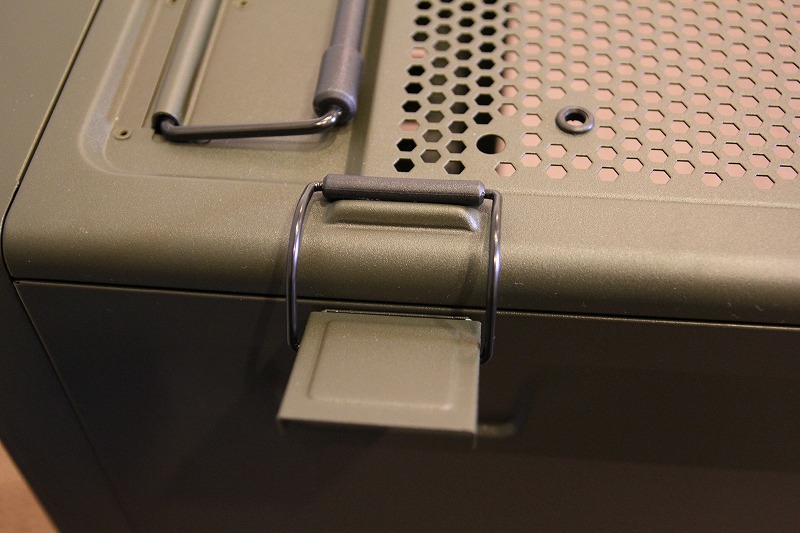

    ・サイドパネルのロック

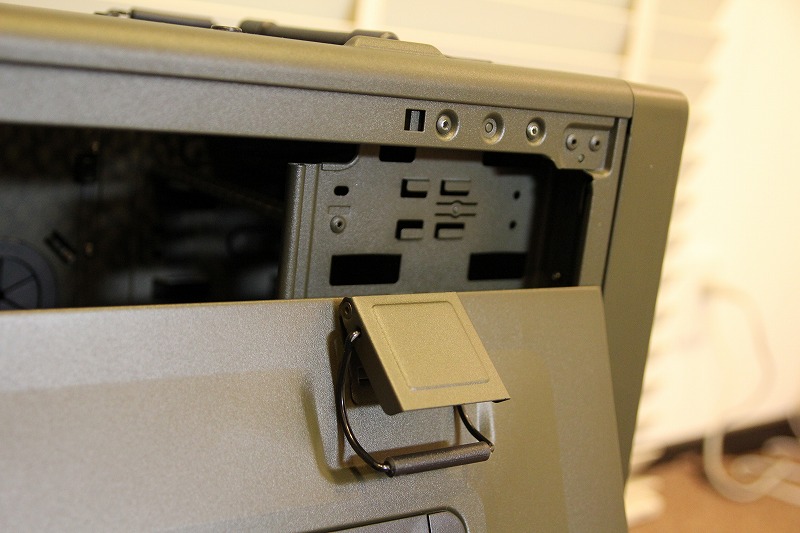

    ・ロック

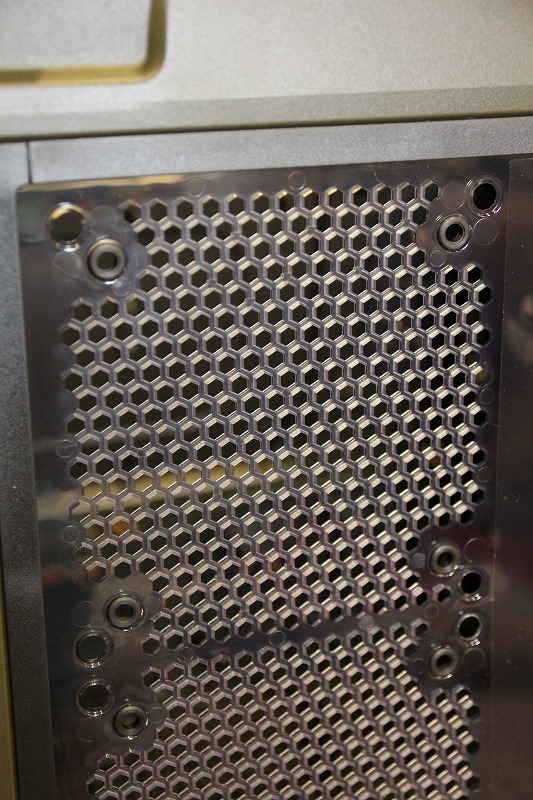

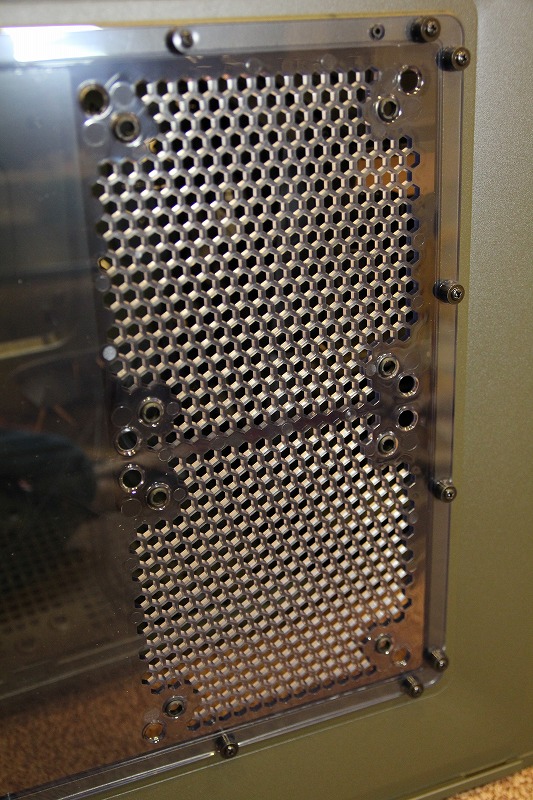

    ・12cm PCファンが2つ付きます

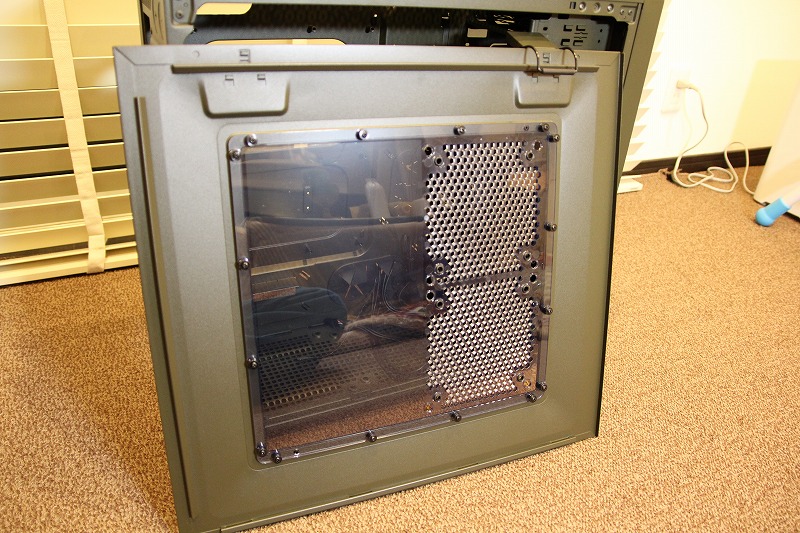

    ・サイパネの裏側です

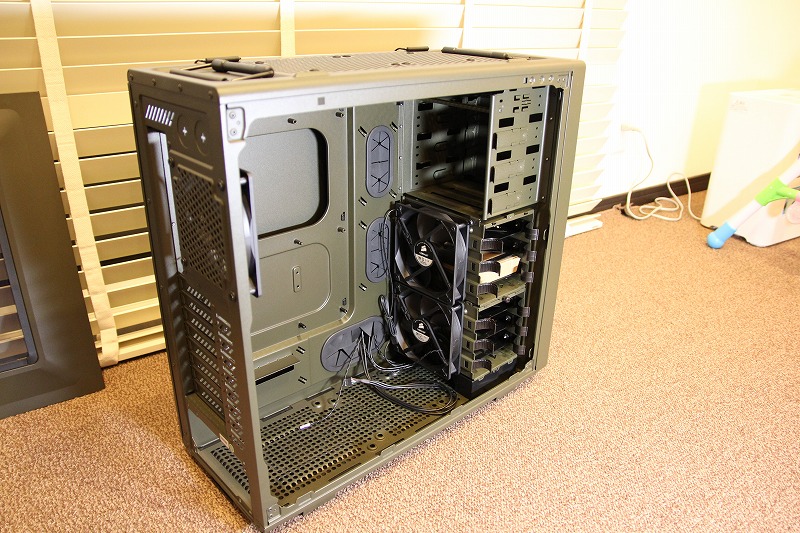

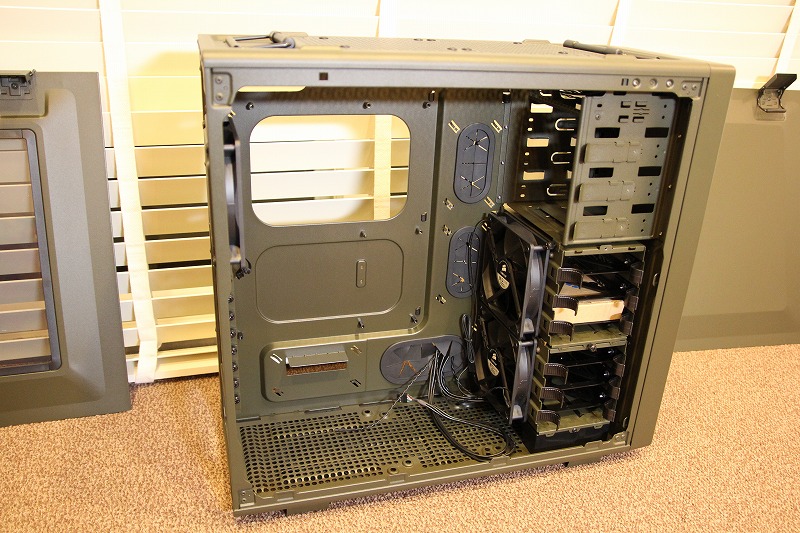

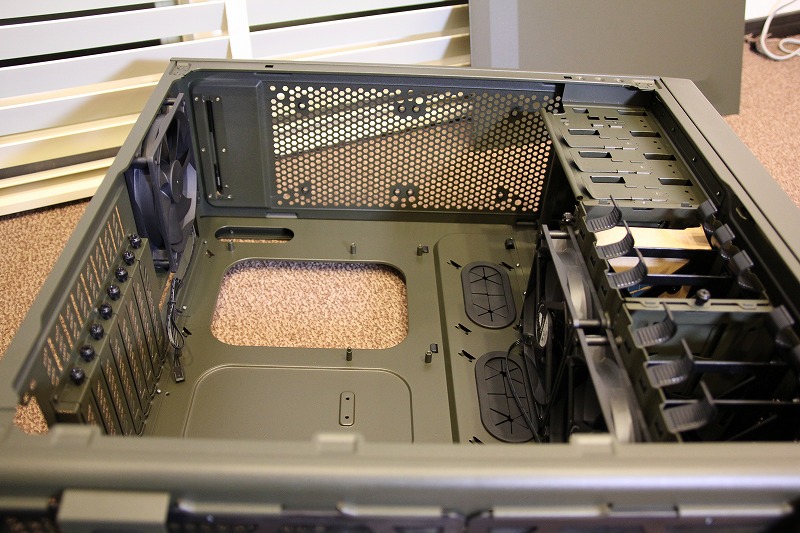

    ・内部です
     しっかり塗装されています。
     上から5インチベイ、3.5インチベイがあります。

    ・向こうのサイパネもはずしました
     マザー裏のCPUバックプレートも容易に触れそうです。
     メンテナンスホールもでかいです。

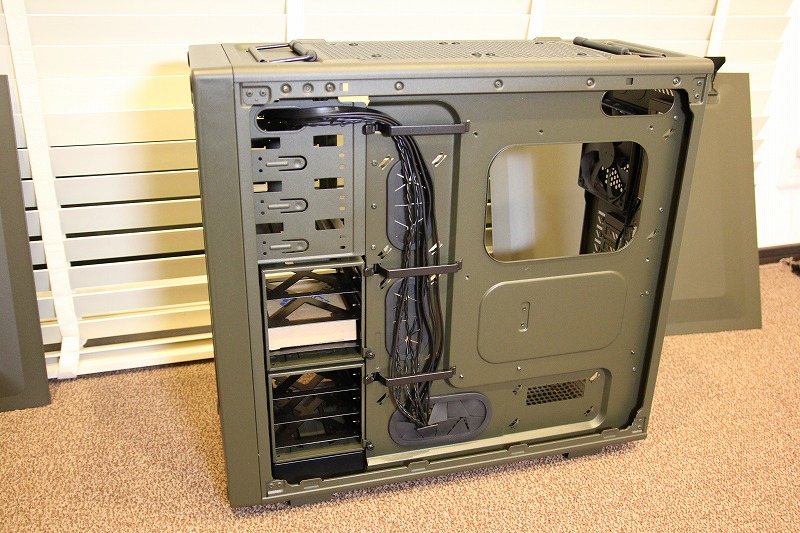

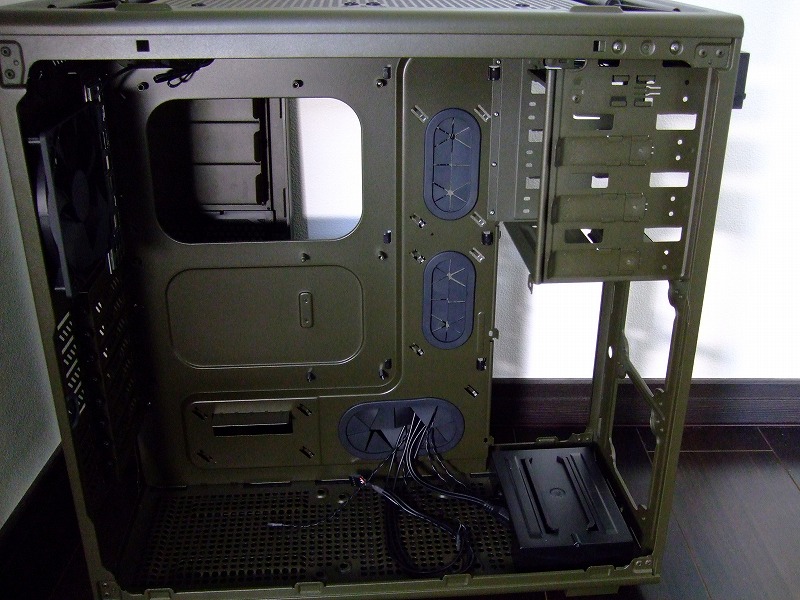

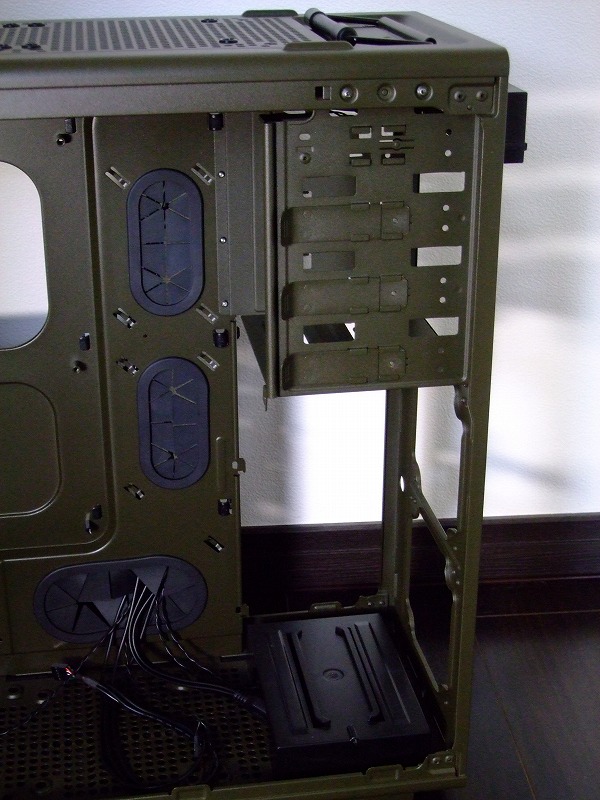

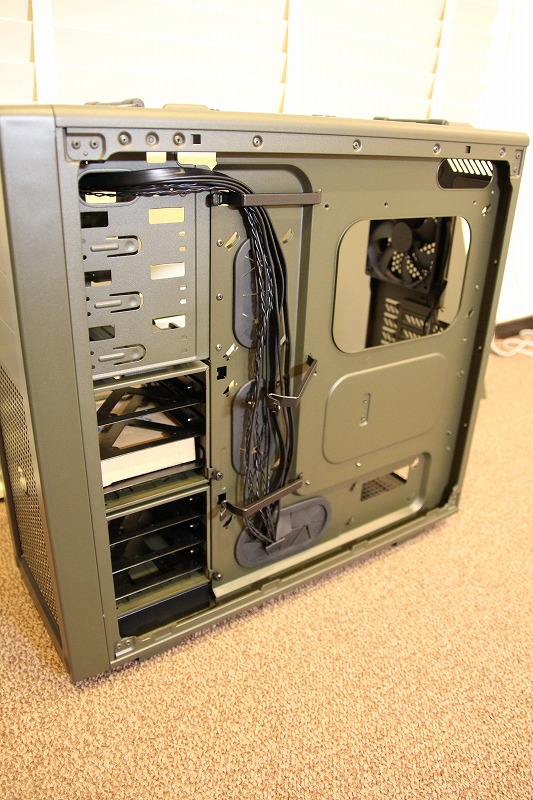

    ・向かって右サイドから

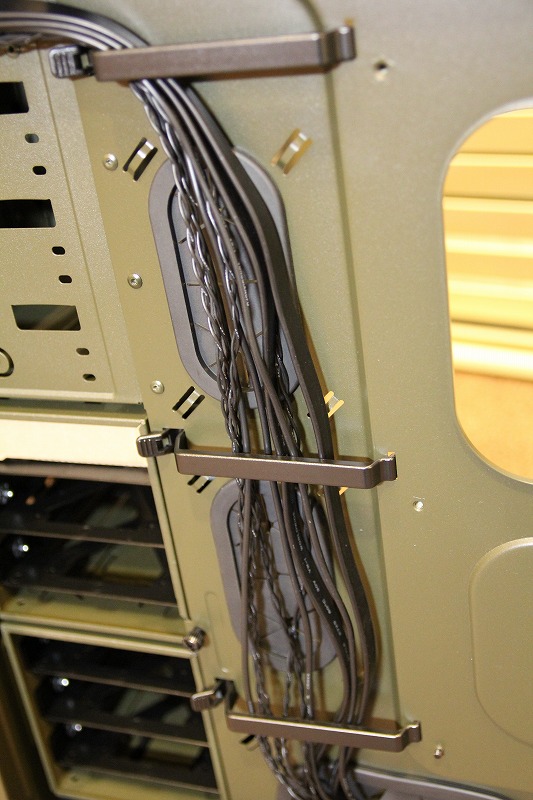

     ケーブルロックが標準で付いています。
     また、ケーブルタイを通せる穴も付いています。
     加工が最小限で、ケーブルマネジメントが行えそうです。800Dより進化してる。

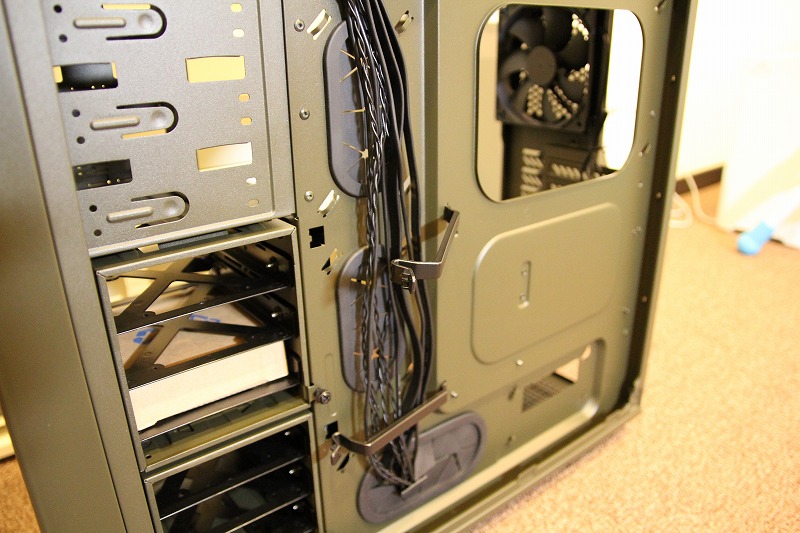

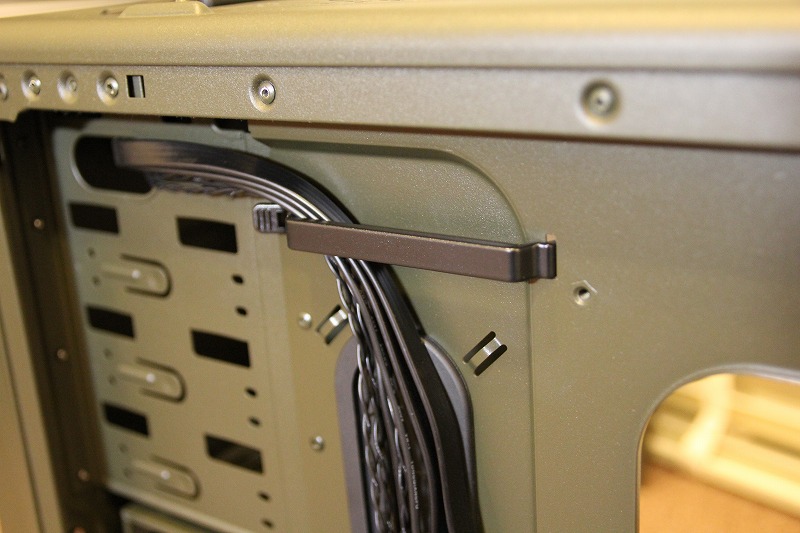

    ・ケーブルロック


    ・このように取り外しができます

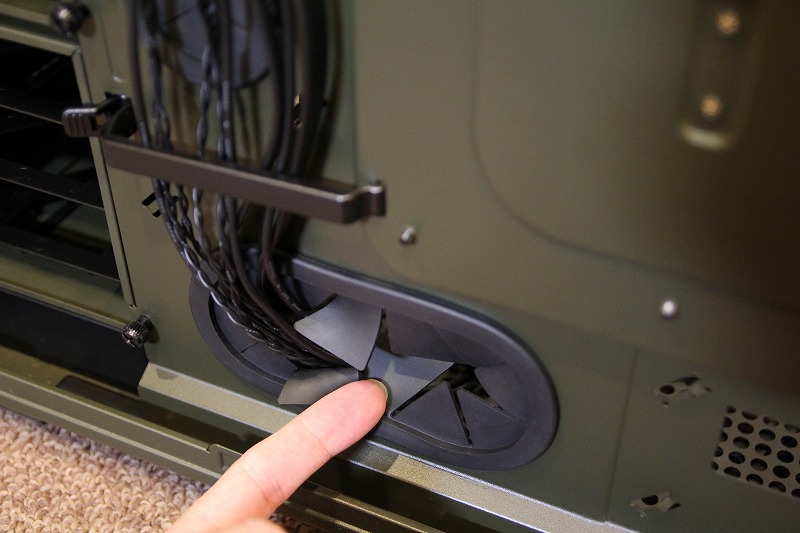

    メンテナンスホールも大きいです

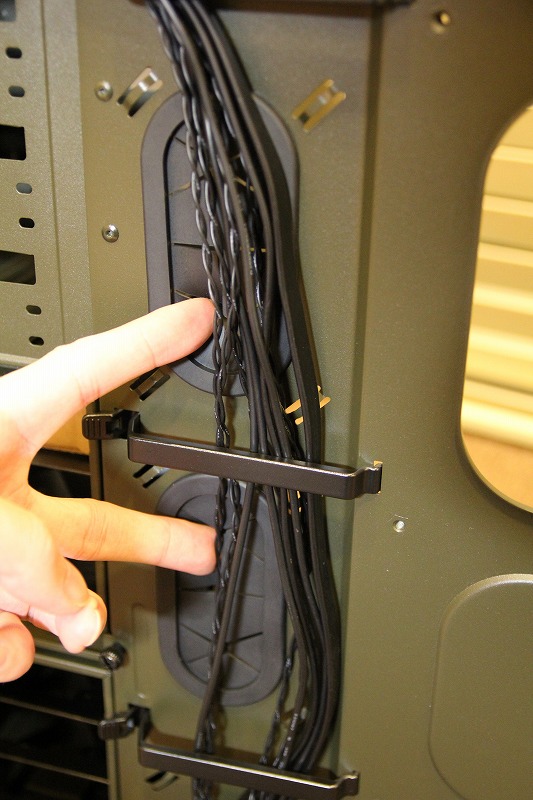

    ・余裕でATX24ピンが通ります

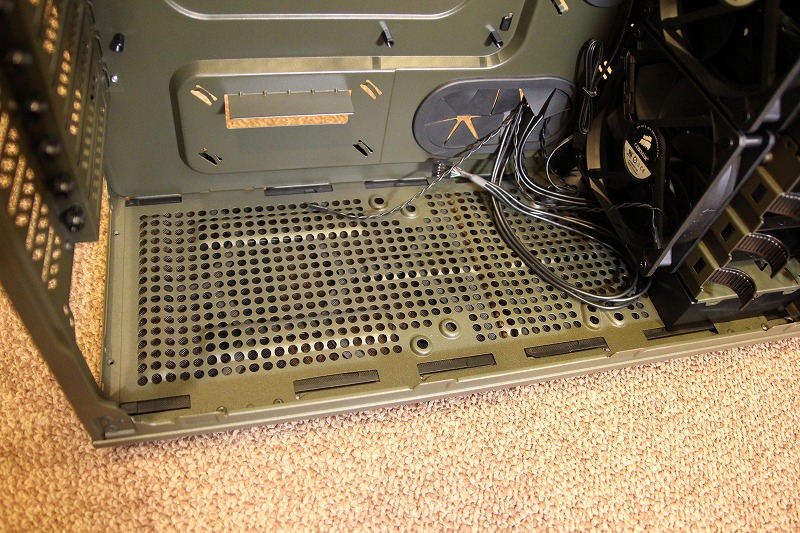

    ・下も大きいです

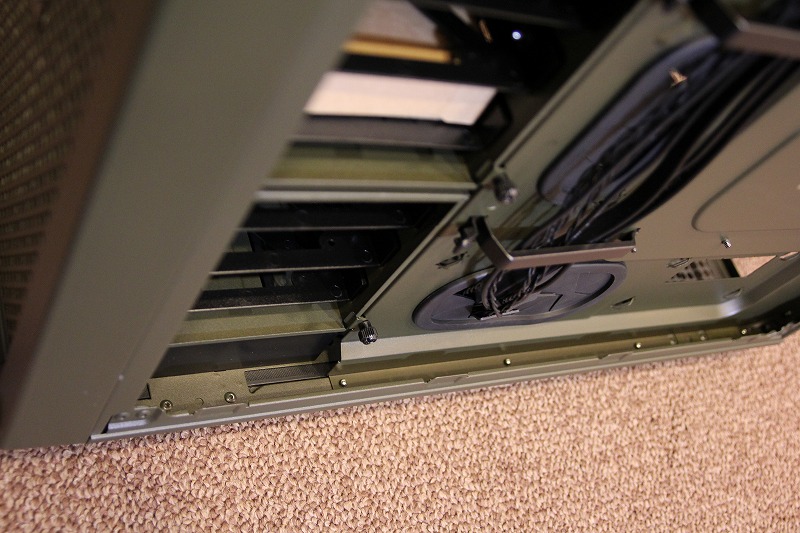

    ・そして、裏配線のクリアランス
     ATX24ピンも十分に通り、サイパネを閉められます。
     スケールで測ったら2.9mmありました。

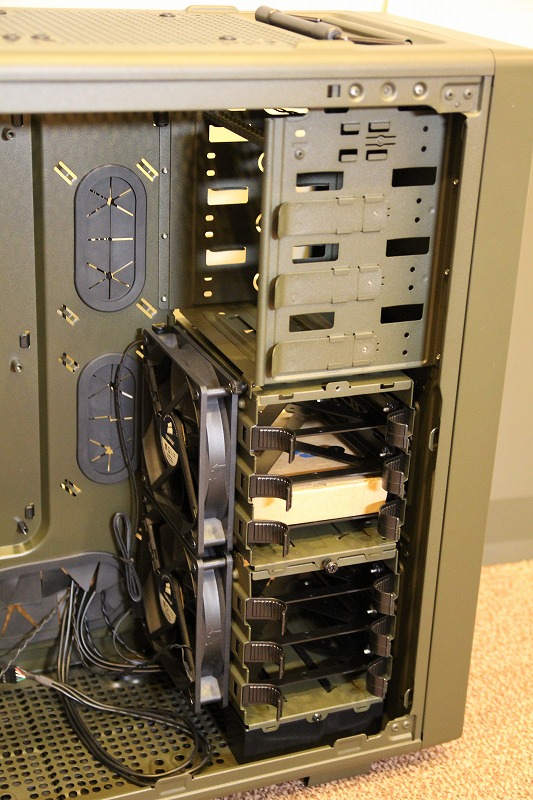

    ・続いて5インチベイと3.5インチベイ

    ・3.5インチベイは6つあります

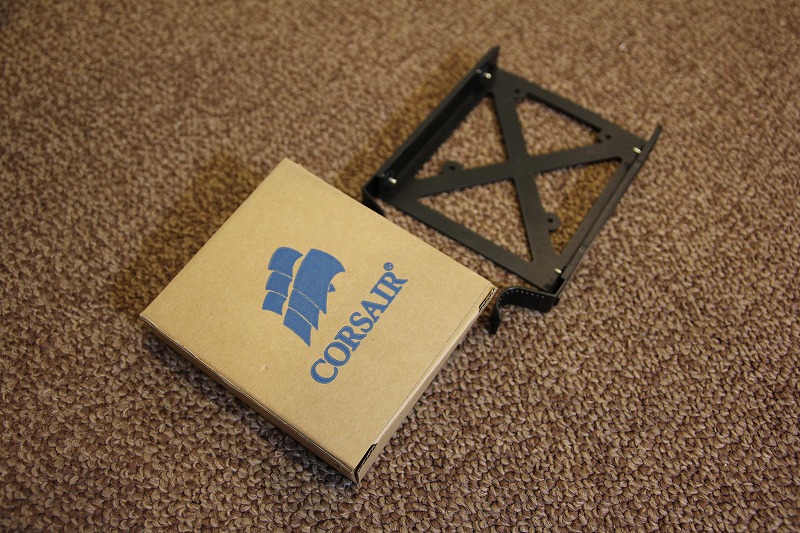

     ちょうど上から3段目に弾薬のように「付属品(ねじなど)」が詰まってます^^。
     この演出がニクイ。

    ・弾薬庫すぎる^^

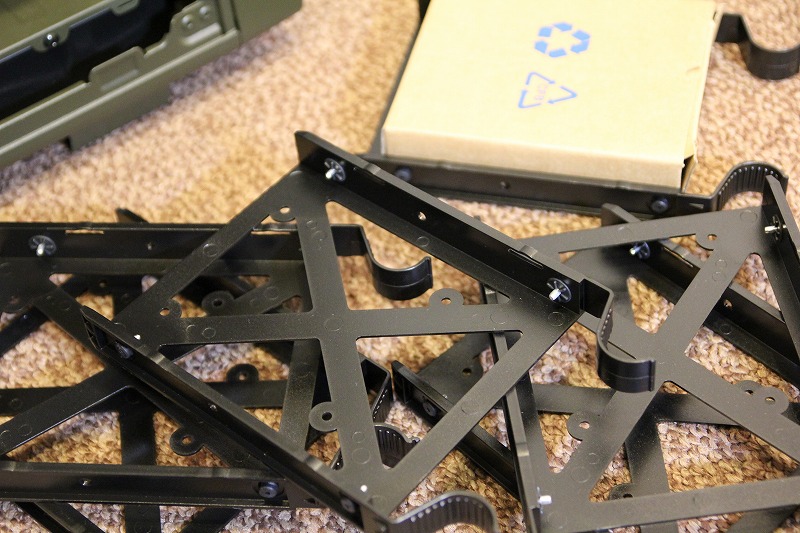

    ・3.5インチベイはツールレスです

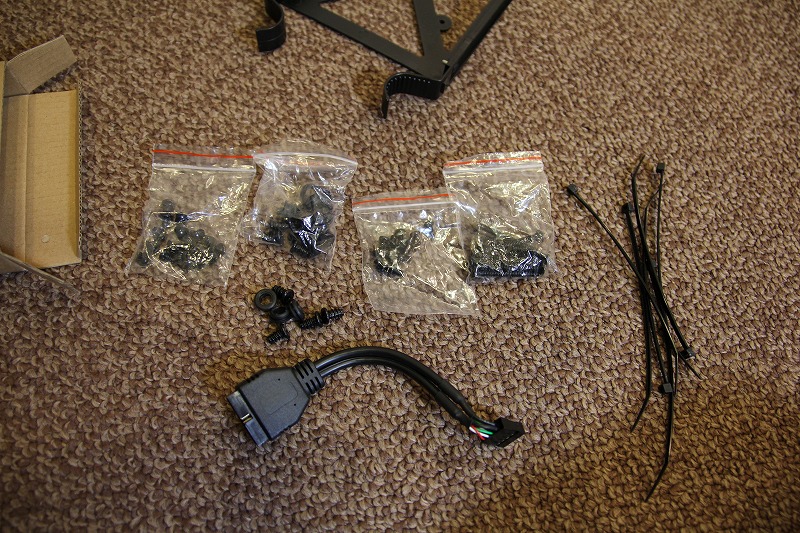

    ・付属物

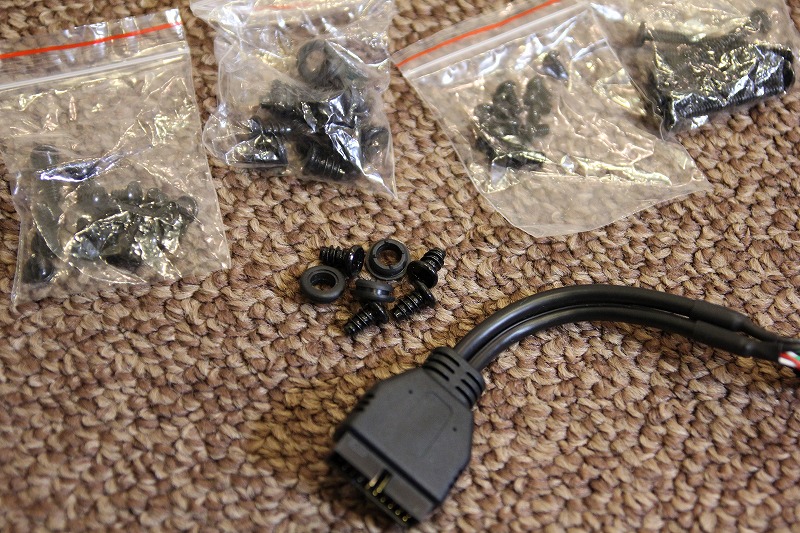

    ・USBコネクタ、インチネジ、ミリネジ、あと防振用のゴムもついてます

    ・この防振ゴムが重宝します

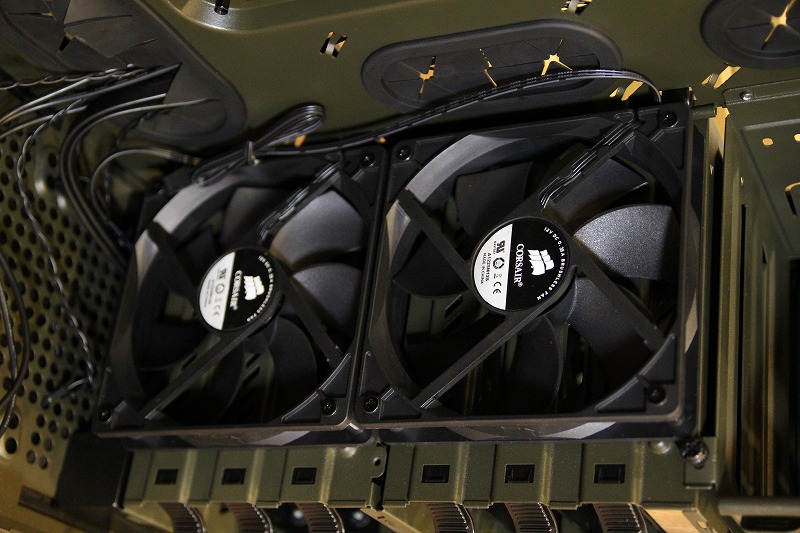

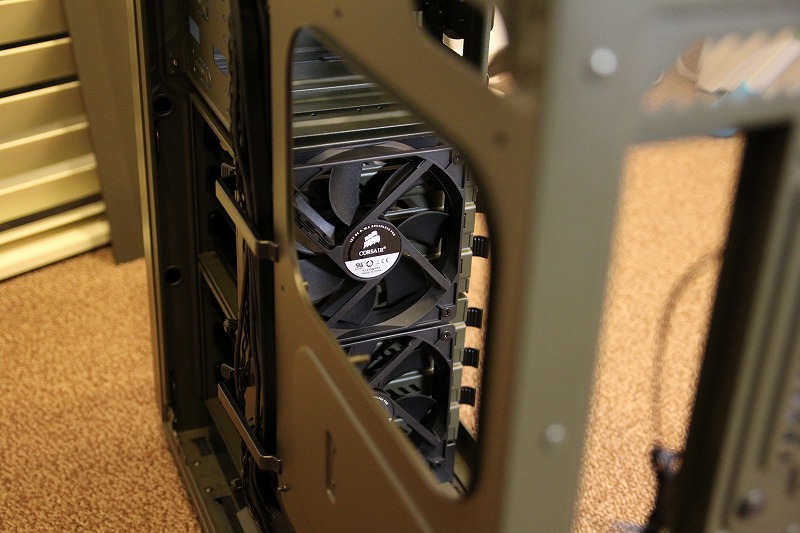

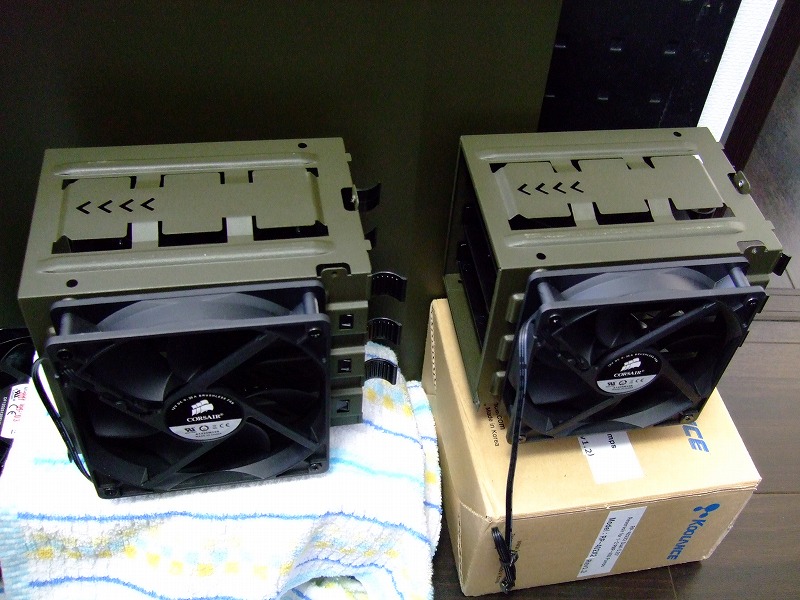

    ・3.5インチベイと標準12cmクーラー

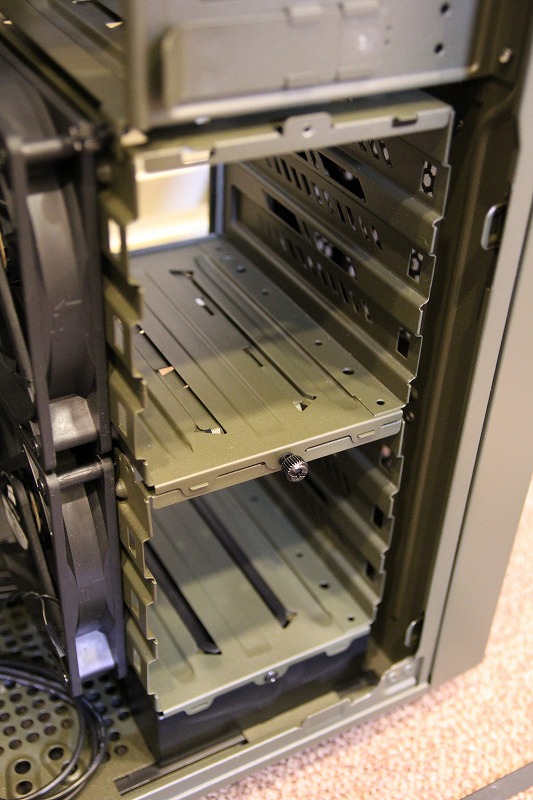

    ・3.5インチベイは着脱可能です

    ・外すとかなり広くなります

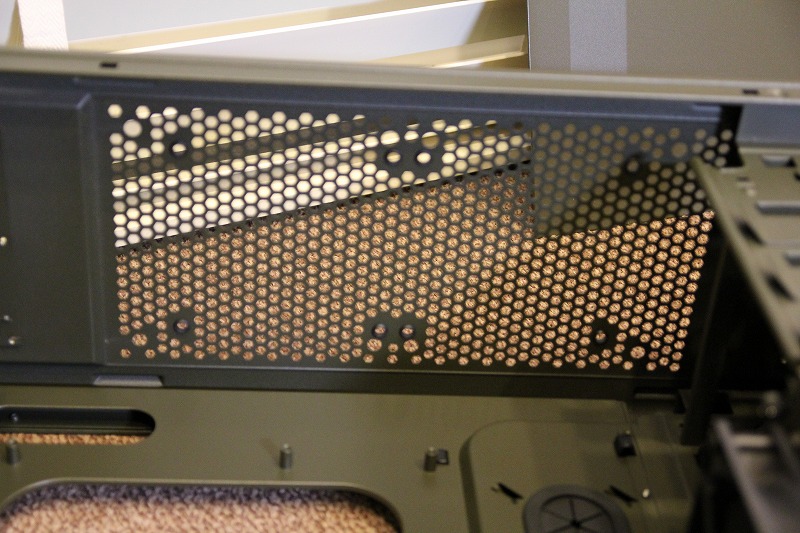

    ・そして天板です
     標準で240のラジエターが装着できます。

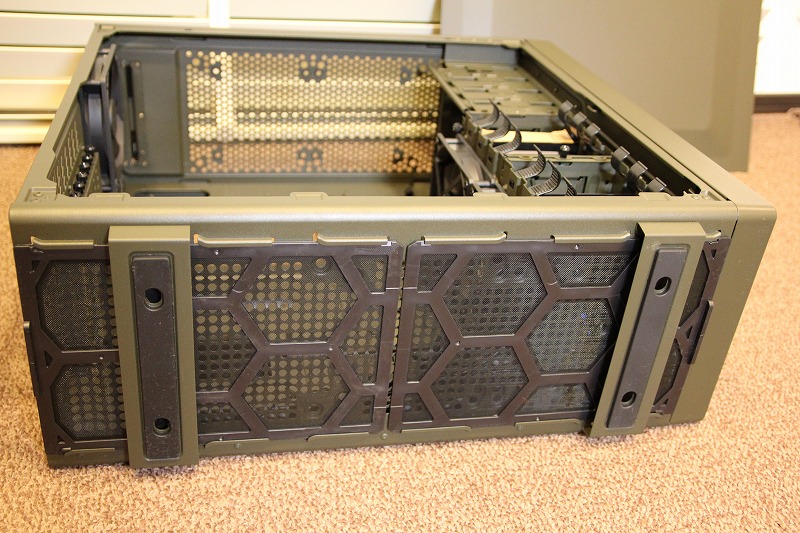

    ・底面です
     こちらには防塵フィルターがあり、着脱可能です。

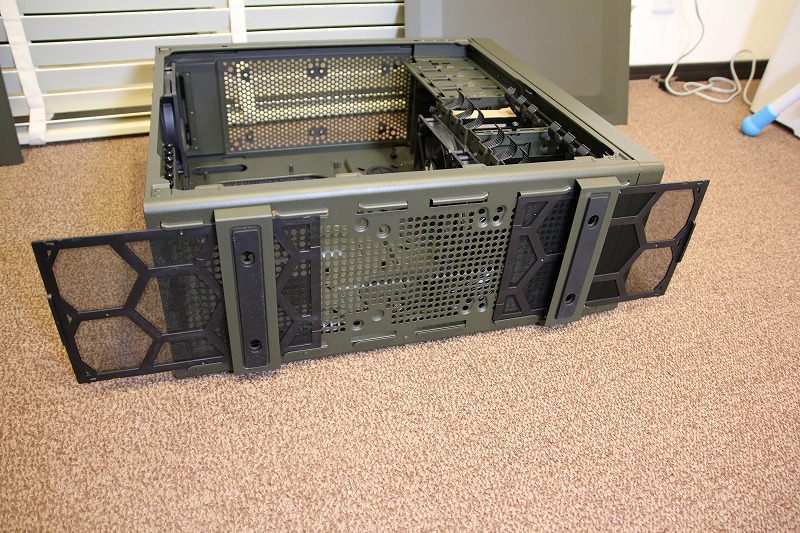

    ・前側・後ろ側の両方から防塵フィルターが取り外せます

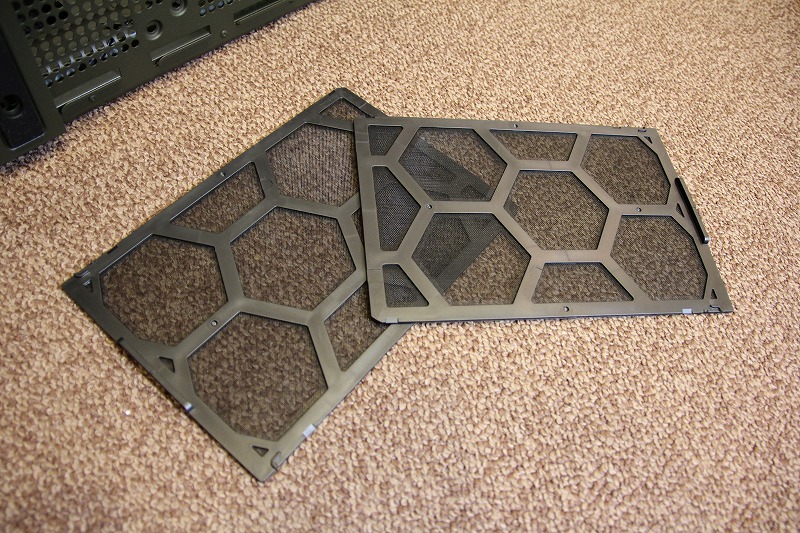

    ・防塵フィルター
     デルタな形ですね。

    ・底面にもラジエターが設置可能のようです
     「れんくん さんも C70 ガンメタルブラック」で水冷を組まれたそうです♪

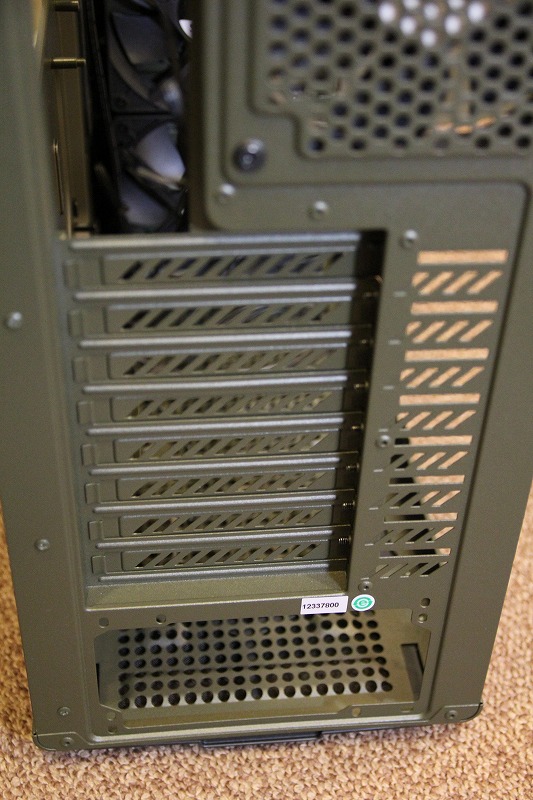

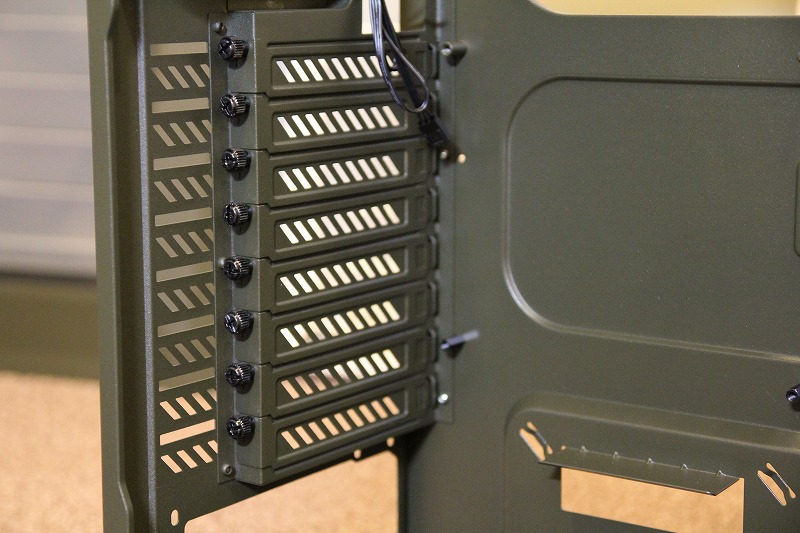

    ・拡張ボード用I/Oです


    ・向かって右側のサイドパネル

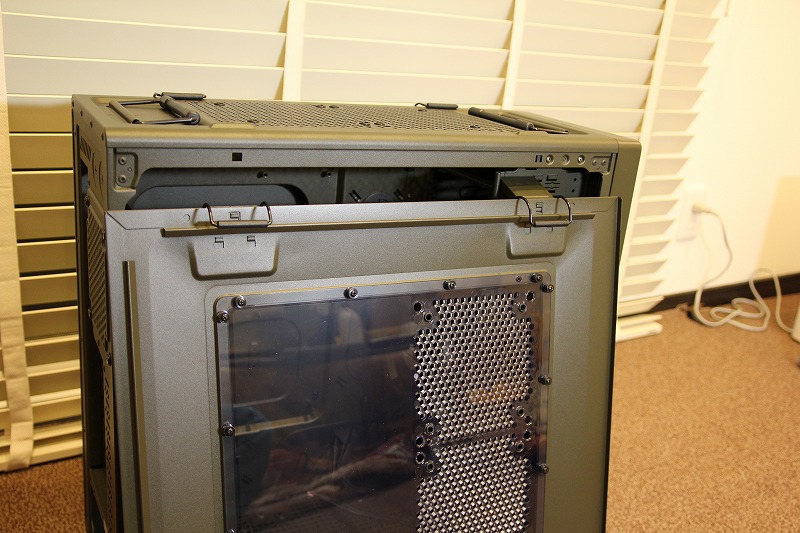

     このようにロックを外してパネルを開きます。

    ・しっかり固定されています
     それでは閉じてみましょう。
     「グッ」と力を下にかけます。

    ・「ギギギギー」

    ・「バンッ」という感じでしまります♪


    こんな感じでした。
    着実に800Dより進化してますが、大きさは小ぶりに、剛性は少しペラぃ感じがしますね。
    (ハイエンドと比べると、やっぱりどうしても)

    そんなことよりも「弾薬庫」ってイメージや、フロントスイッチのギミック、扉の開け閉めなど、気になり。
    今回のミリタリーにふさわしいケースだと思い、C70で行くにいたりました^^

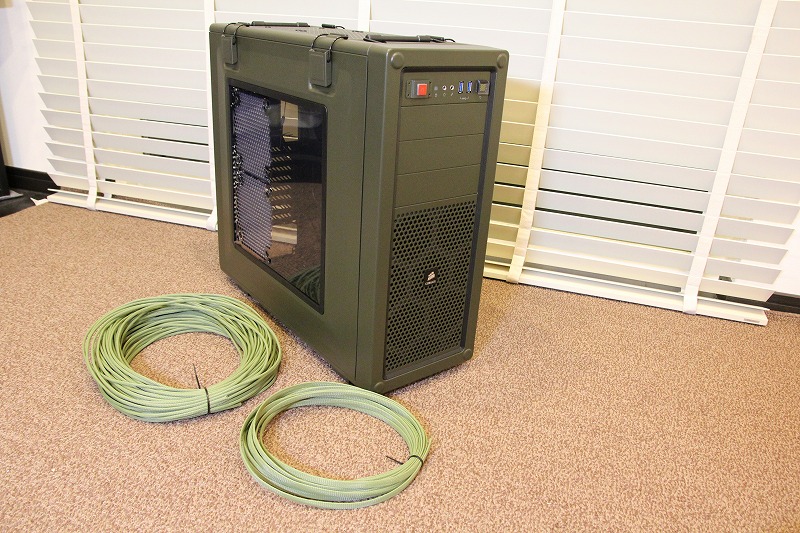

    ・・・最後はギャラリー的に

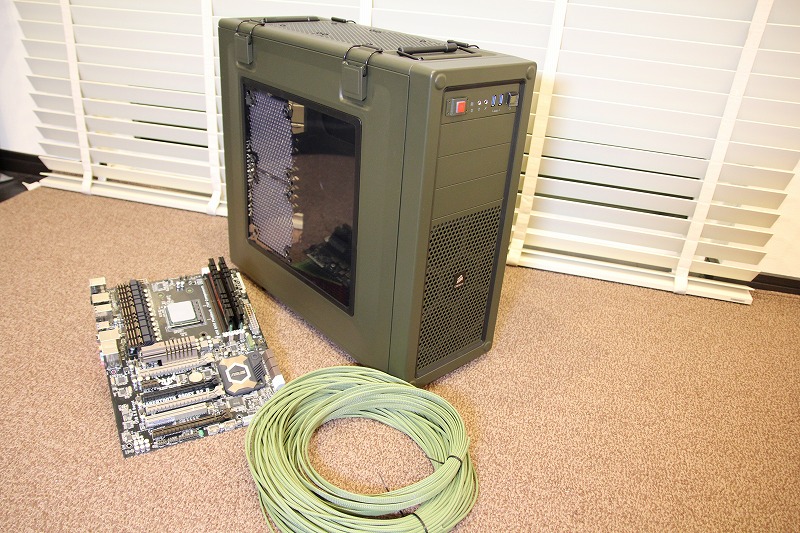

    ・「C70 」と 「Sleeve SMALL - COMMANDO GREEN」!IMG_4063.jpg

     → 以前の記事「準備だけは( ^ω^)・・・「Sleeve SMALL - COMMANDO GREEN

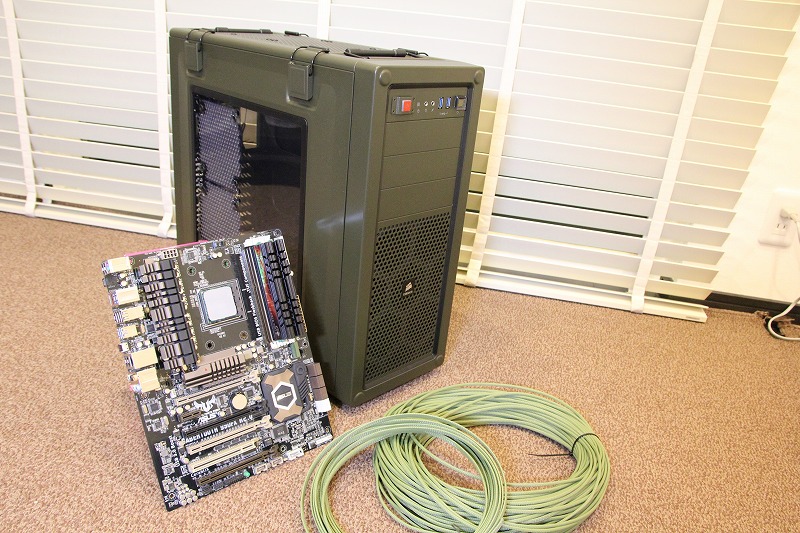

    ・さらに、「SABERTOOTH」 と 「Sleeve SMALL - COMMANDO GREEN」 と並べてみました

    ・テヘッ

     → 「次のマシン「ks'P-05」制作開始! PCパーツ編☆彡

    あっ、モデルガンも外部収納にあるんだった!
    デザートイーグルでも添えればもっと雰囲気がミリタリーになったかも!?
    まぁ、おいおいやっていこうねっと。

    おつかれさまでした。

    ・次回は、C70 に「水冷ホール」を作成します。(簡単に言えば穴あけです)
    ・その次は、「水冷パーツ」のご紹介です!

    お楽しみに〜 (^_^)/~
