    追加で modパーツを購入&mod作業(PCケース「ARC XL」用)

    こんにちは。
    kaiten-sushiです。

    fractal design さんからレビュー依頼のあった PCケース「ARC XL」の組み込み作業をしている最中ですが、
    modパーツが足りなくて「LEDテープライト」と「3mmLED」の追加発注 をかけました。(見積りが甘かったなぁ (^_^;)

    本日は、品のご紹介と その品のmod作業を行います♪

    ・前回の記事:modパーツも着弾!(PCケース「ARC XL」用)
    ・前々回の記事:やっとこ水冷パーツが着弾!(PCケース「ARC XL」用、ミリタリPC「ks'P-05」用)
    ・以前の記事:PCケース「ARC XL」の到着&外観レビュー

    >>つづきです

    ■追加で購入したのはこちら
    ・Lumen 内蔵用電源4台分岐ケーブル 25cm(PW-5FD4N)
    ・LEDテープライト 単体 30cm 3チップ 白防水 家庭用高輝度(Kaito37026)
    ・LED 3mm 白 +ブラケット(各50個)

     珍しい ペリフェラル4ピンのコーティングタイプ(ルーメン製)と、光物のテープライトと、LED3mm50個です!

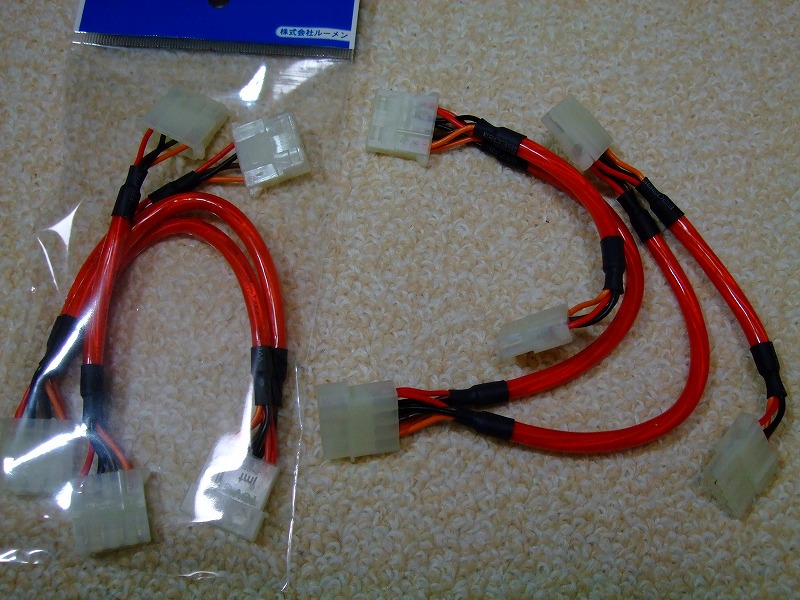

    ▼Lumen 内蔵用電源4台分岐ケーブル 25cm(PW-5FD4N)からご紹介
     老舗のアイネックスやエレコムなどではなく、ルーメン蠅ら購入してみました。
     ペリフェラル4ピンのビニールコーティングタイプで4分岐されます。今回はPCケースはレビュー品の「TESRA R2 1000W」を使用しますので、ケーブル自作は最小限に抑えるため、ペリ4の分岐を購入しました。
     ・以前の記事:電源ユニット「TESLA R2 1000W」の外観&性能レビュー
     質感は良好で、ヒートシュリンクや接続部の作りもしっかりしていますので、また購入したいケーブルですね。ほんとにしっかりしています。

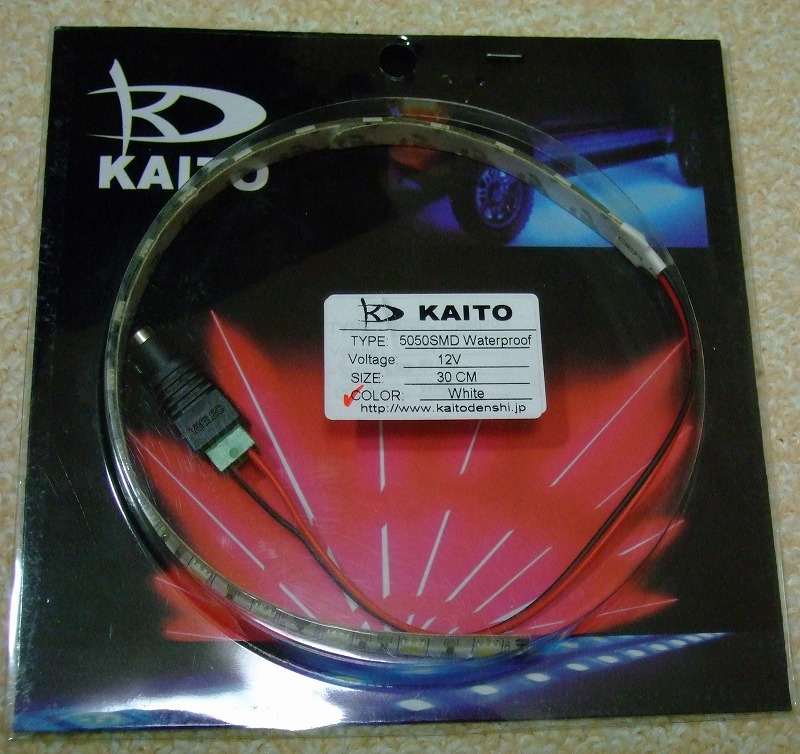

    ・つぎ、 LEDテープライト 単体 30cm 3チップ 白防水 家庭用高輝度(Kaito37026) です
     こちらも老舗は色々ありますが、今回 海渡電子有限会社さんから購入してみました。
     LEDテープライトの単品で 自動車のシガレットソケットから給電できるタイプです。
     もちろんPCの12Vから電源を取り、PCケース内の照明に使用します。

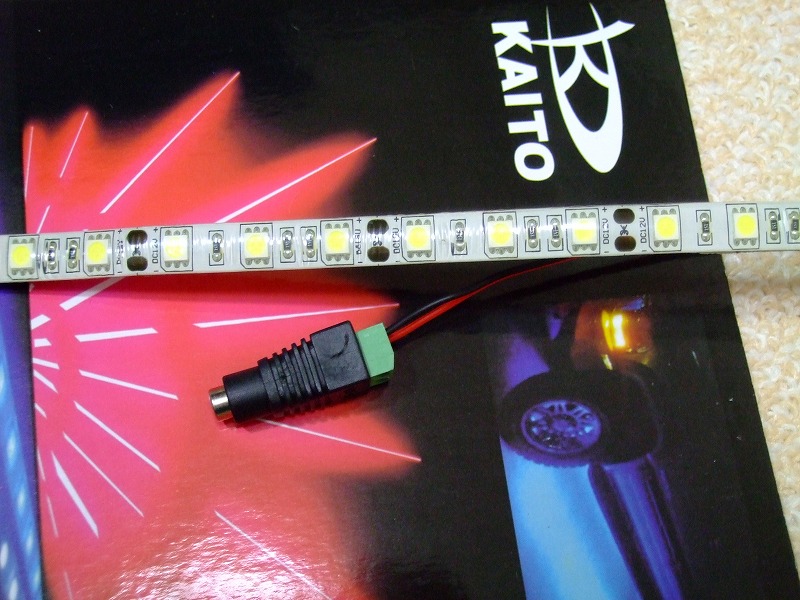

    ・テープライトを取り出してみました
     とても明ると評判なので試してみたいです。


    ・そして、LED 3mm 白 +ブラケット付属 です
     ブランケット付属ですのでどこかに穴をあけてそこにLEDを固定することができます。
     今回は水冷のリザーバのドレスアップ照明に使用します。 大量確保です。

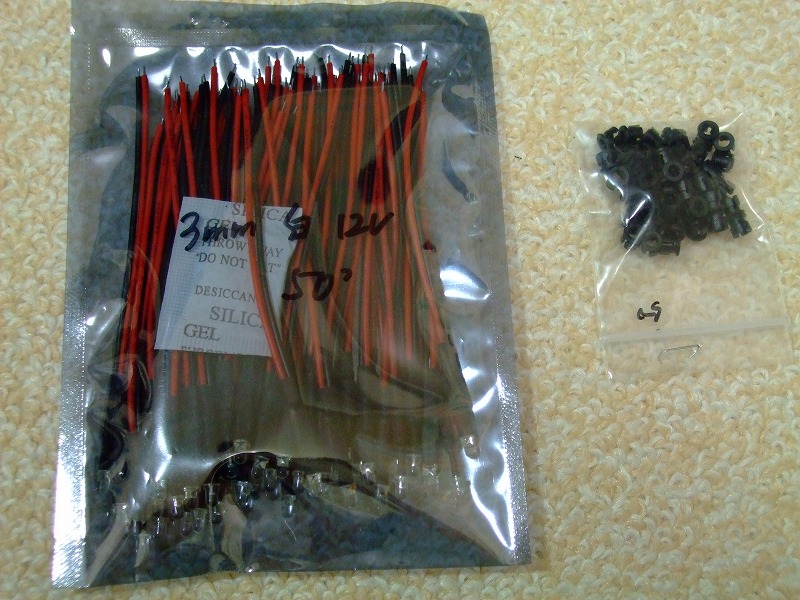

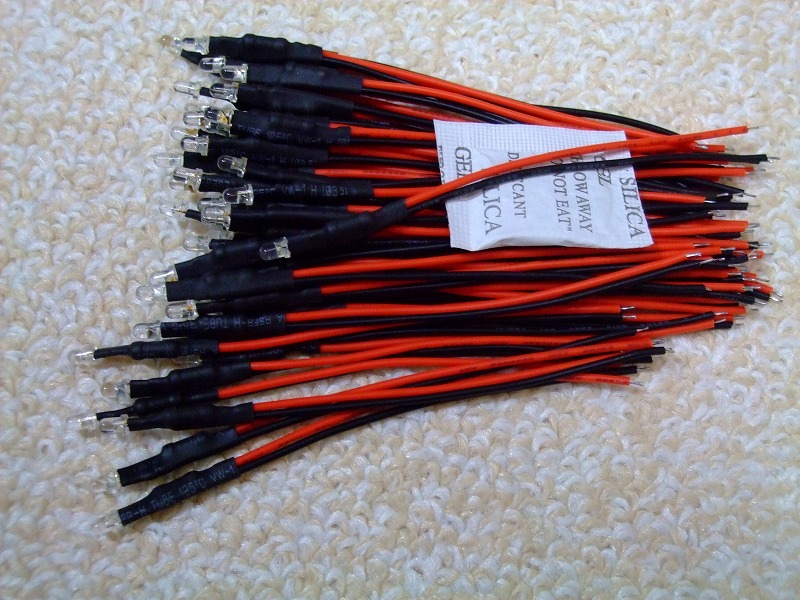

    ・50個! いつ使い終わるかは不明 (^_^;)

    ・・・

    商品の作業はここまでで、動作確認がてらmod作業に入りましょう。

    ■mod作業です

    ・まずは LEDテープライトから
     シガレットソケットは、12V+(赤)と Grand−(黒)からなります。

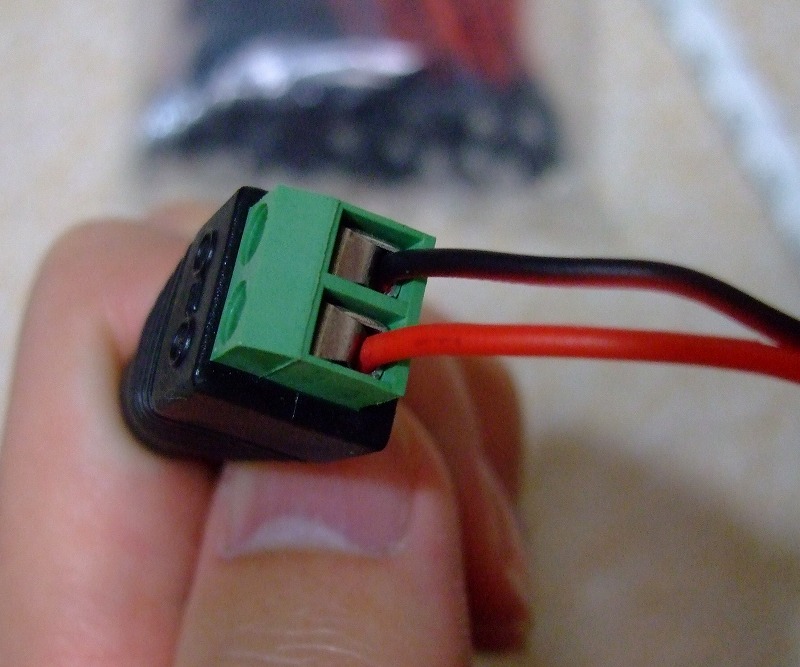

    ・ソケットと配線コードは 丁寧にプラスネジで固定されており、簡単に取り出すことができました

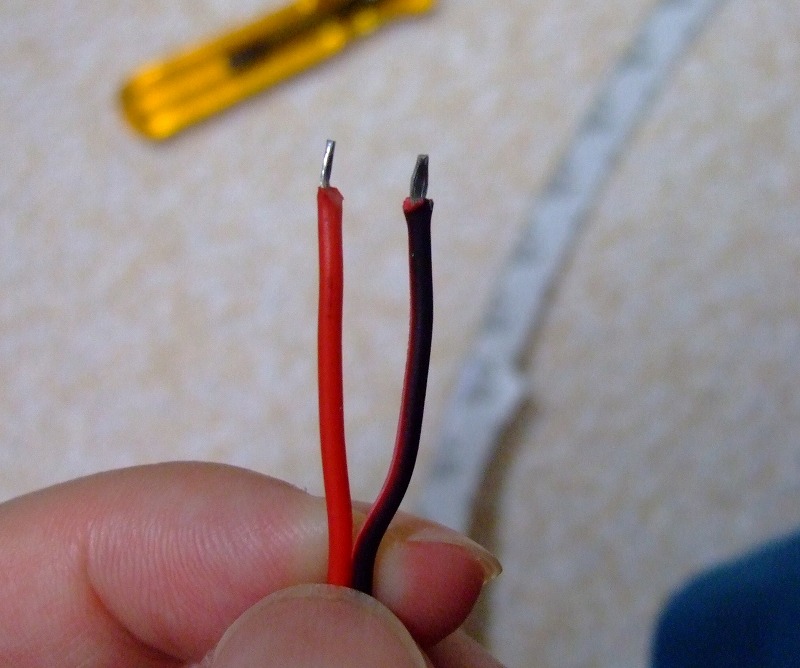

     12Vプラス、マイナス

    ・初期不良対策でしょうか
     すぐに動作確認してくれ!とのお達しが。 了解です。

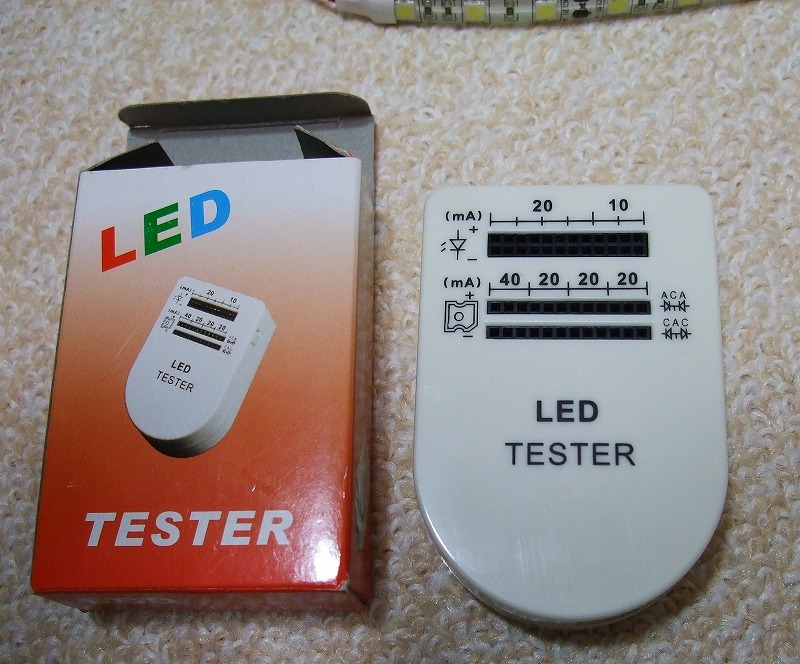

    ・「LEDテスター」を使用します♪

    ・点灯OK
     テスターからの電力が少ないので ホワンッ って感じで控えめに点灯しています。

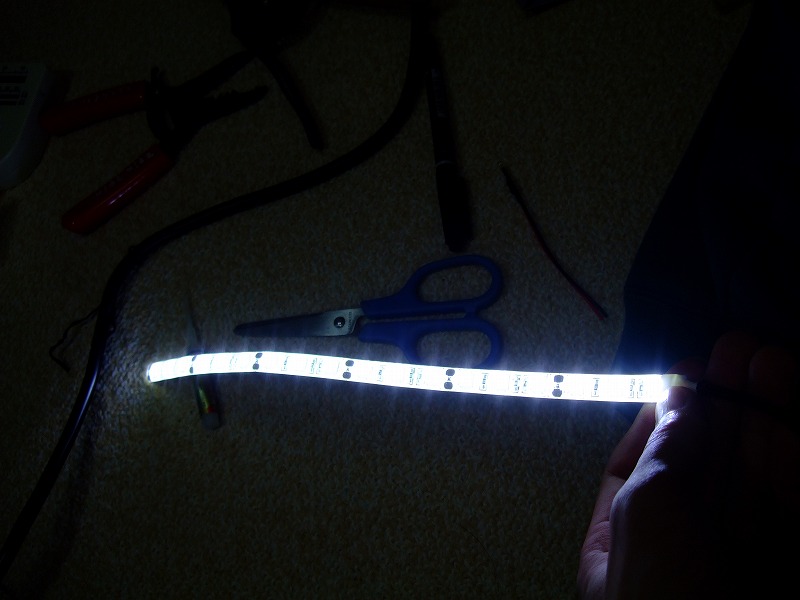

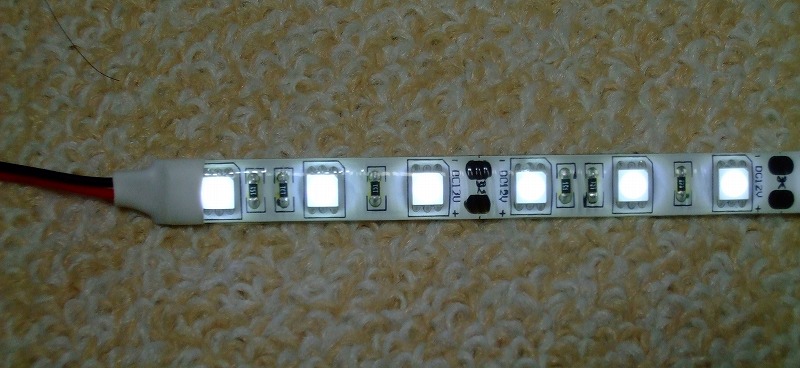

    ・さらに、12Vに接続して、どのくらいの光量なのか確認します
     おわっ! めっさ 明るいです! 直視できない^^
     これがあれば CCFLネオン管っていらないんじゃない? こっちの方がお手軽だし。

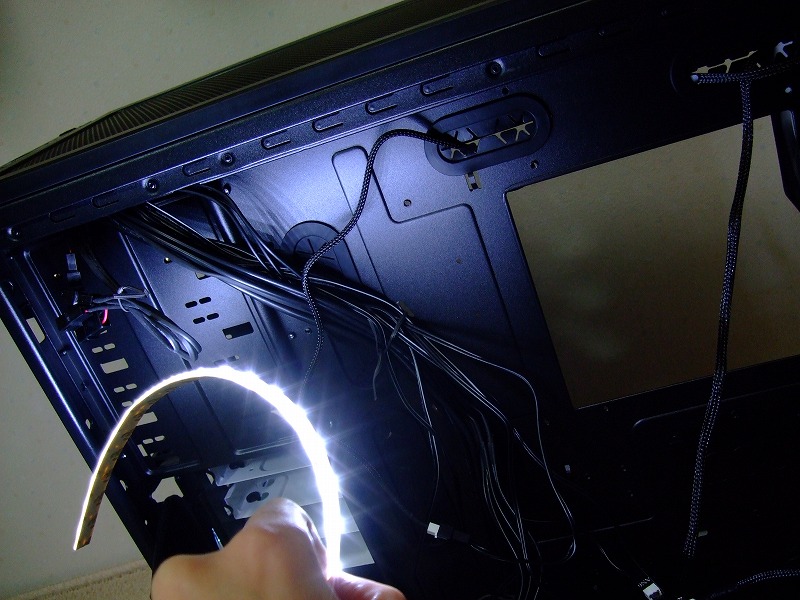

    ・薄明かりでも、PCをこれだけ照らします!
     さずが自動車用。車幅灯にも使えそう^^

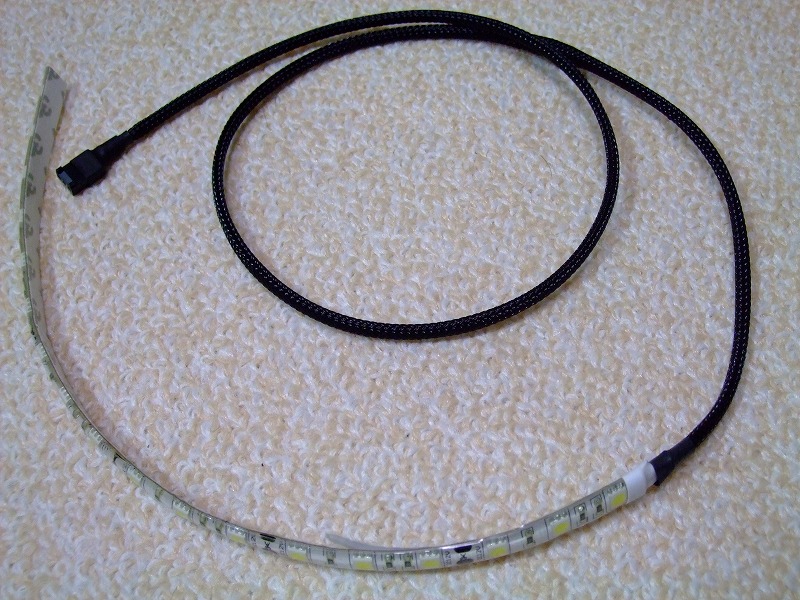

    ・んで、お約束のケーブル スリービング
     スリーブ化を行い、コネクタを3ピン黒に変更! 自動車用からPCバージョンになりました。


    次、3mm LED 白に関する作業です。

    ▼3mm LED 白 に関する作業

    ・この2本を使って水冷5インチベイリザーバを照らすLEDをこさえます

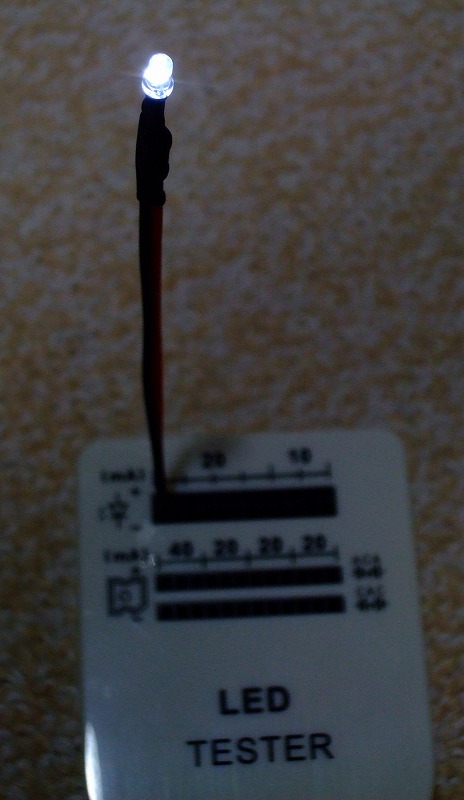

    ・こいつも LEDテスターでテスト
     バッチリ 白色に点灯しました。

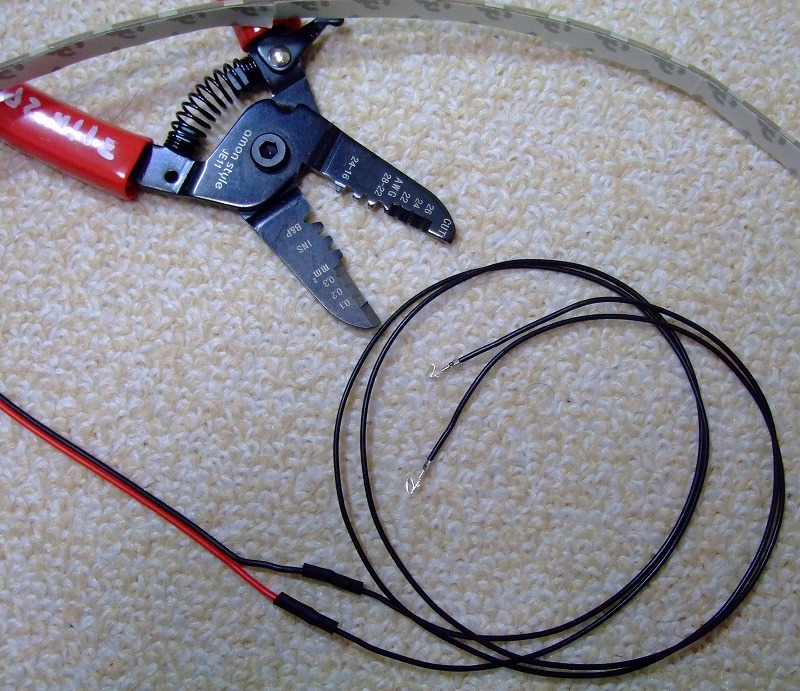

    ・そんでケーブルのmod作業です
     前回紹介した 3ピン電源端子(メス)、0.2sq配線コード、ヒートシュリンク とつなぎます。
     ヒートシュリンクで固める前に瞬間接着剤で固めています(今回はスリービングの際にすべて接着剤を流し込んでいます)。
     先端の電源端子は3ピンメス用です。

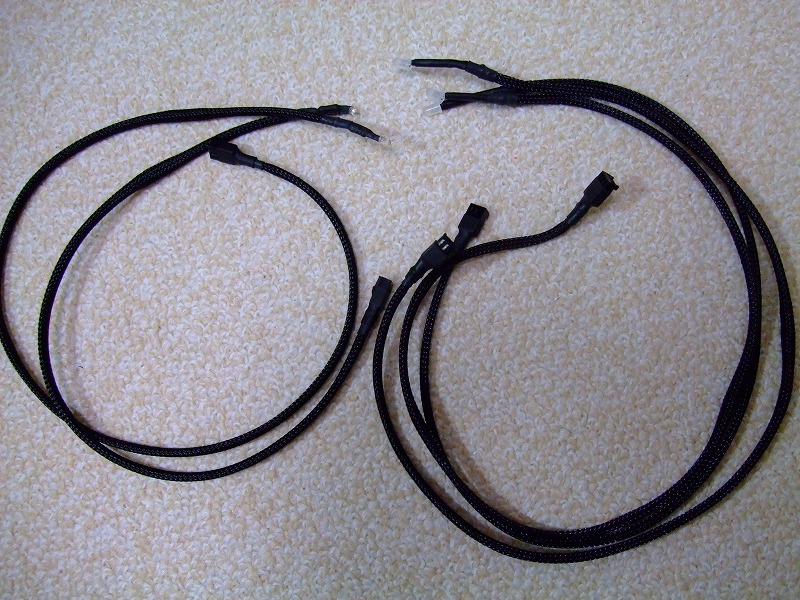

    ・LEDスリーブ化 完成
     左2本が3mm、右3本が5mmです。
     5mmの方は 先回紹介(こちらも自動車用)しましたが、水冷のVGA水枕の照明に使用します。

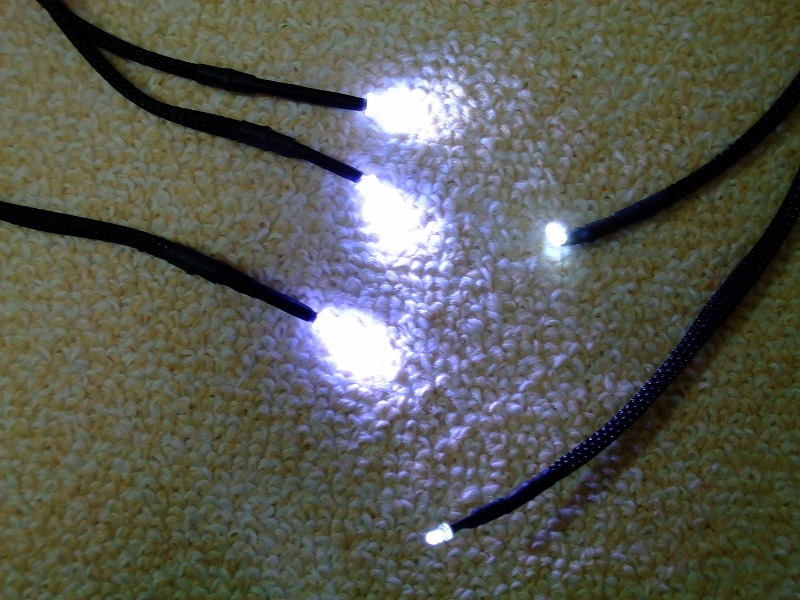

    ・そんで、点灯テスト
     給電は前回ご紹介した電源分岐ステーション(InLine Multi Power Fan Port (12x)   (AQU-83001))を使用します。
     5本接続して、点灯!

    ・点灯テストOK!

    本日の作業はここまでです。

    個人的に、LEDテープライトが非常に使い勝手いが良いことが判明!
    分岐ステーションから取れるし、インバーター要らないし、曲げられるしでネオン管よりこっちに移行しそうです。

    PCケース「ARC XL」組み込みレビューまで、急ピッチで進めます!

    それでは、またです。($・・)/~


    ■ご紹介した modパーツ です

    ・丈夫な 4分岐 ペリフェラル4ピンケーブル


    ・3mm白LED ブランケット付き

    ・LEDテープライト

    ・LEDテスター


    ・PCケース ARC XL
