    電源ユニット「RM450W」(追記)& グラボ「GTX750」着弾(Corsair Air 240用)

    こんにちは。
    kaiten-sushiです。

    先日,「Corsair Air 240 White Edition」にパーツを組み込んで「レビュー」したんですが、
    小型のキューブケースに、大容量の1000Wの電源、ミドルハイのGTX760 は不釣り合いに感じて、
    以下のようにバランスを見直しました。

    当初の目的に合わせて、省エネ 小型ゲーミング PC にしたく、
    グラボを補助電源なしの TDP55W の GTX750 に、
    消費電力の少ないPC に1000W電源では変換効率が悪いので、450W電源にしてみました。

    見直し後の構成↓
    ・グラフィックボード : GTX760 ⇒ GTX750
    ・電源ユニット    :  1000W ⇒ 450W

    ▼参考までにグラフィックカードの性能比較

          CUDAコア  メモリバス幅  コアクロック  TDP   補助電源
     GTX760  :1152    256bit     980MHz   170W  6ピン + 6ピン
     GTX750TI : 640    128bit    1020MHz   60W    なし
     GTX750 : 512    128bit    1020MHz   55W    なし
       ※リファレンスの数値です。

    グラボは、TDPが170Wから55Wに大幅に減少することと、補助電源なしを期待して、
    GTX750をチョイスしてみました。

    電源ユニットの方は、450Wでは珍しいフルプラグインケーブルの電源にして、小型ケースの中をスッキリさせたい試みです。

    >>つづきです


    ■電源ユニット と グラボ の着弾です!
     なるべく省電力、コンパクトに♪
     電源ユニットは、RMシリーズ 450Wに、グラボは GTX750-PHOC-1GD5 にしてみました。


    それぞれのパーツ紹介です。

    ■グラフィックカード GTX750

    ・型番:ASUSTeK NVIDIA GTX750 オリジナルファン搭載(GTX750-PHOC-1GD5)
     ASUSのグラボってはじめてかも。パッケージが引掻かれてます。

     ▼一応仕様です
     ・サイズ:18.5 x 11.5 x 3.6 cm
     ・重量 :635 g
     ・ GPU Boostコアクロック:1,137MHz(定格の1,085MHzからクロック向上)
     ・ コアクロック:1,059MHz(定格の1,020MHzからクロック向上)
     ・ メモリクロック:5,010MHz
     ・ メモリバス:128bit
     ・ ビデオメモリ:GDDR5 1,024MB
     ・ HDMI×1、DVI-D×1、D-Sub 15ピン×1
     ・ 過酷な環境にも耐える防塵ファンを搭載
     ・ 高耐久高性能部品の「Super Alloy Power」
     ・ GPU-Zベースのハードウェアモニタ&OCツール「GPU Tweak」を付属
     ・ 高負荷時にGPUクロックをブーストする「NVIDIA GPU Boost 2.0」に対応
     ・ GPUを汎用計算に使用できる「NVIDIA CUDA」に対応
     ・ 物理演算プラットフォームの「NVIDIA PhysX」に対応
     ・ Microsoft DirectX 11に対応


    ・パッケージ裏と、内容物です
    20140822-_MG_7751.jpg 20140822-_MG_7750.jpg

    ・取り出しました!

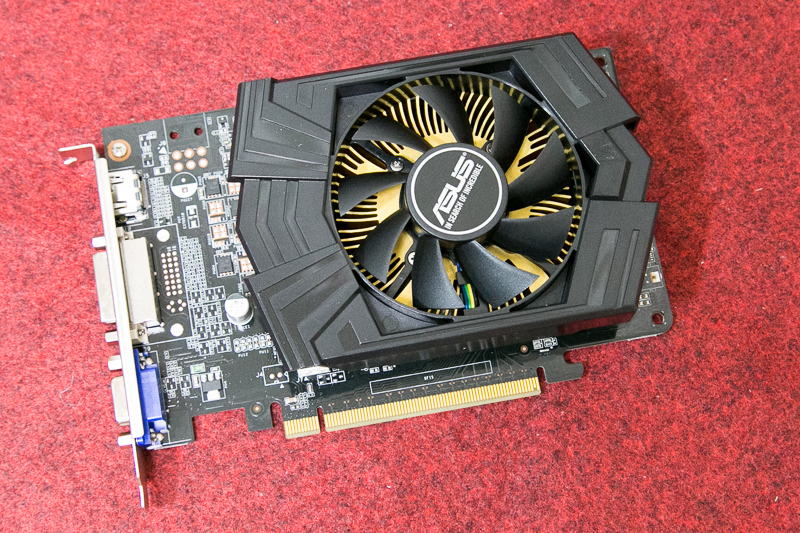

     これが GTX750 ですか〜。良いにおいがします^^
     特徴はダストプルーフといって、防塵ファンが搭載されておりホコリを吹き飛ばす機能が付いています。
     また、耐久性の高いコンデンサ(キャパシタ)が装備されています。

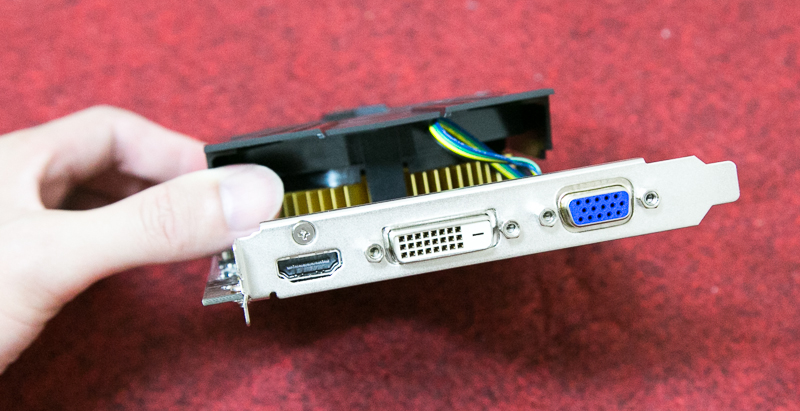

    ・I/Oポートは、HDMI、DVI、D-SUB になります
     display port は付いていません。

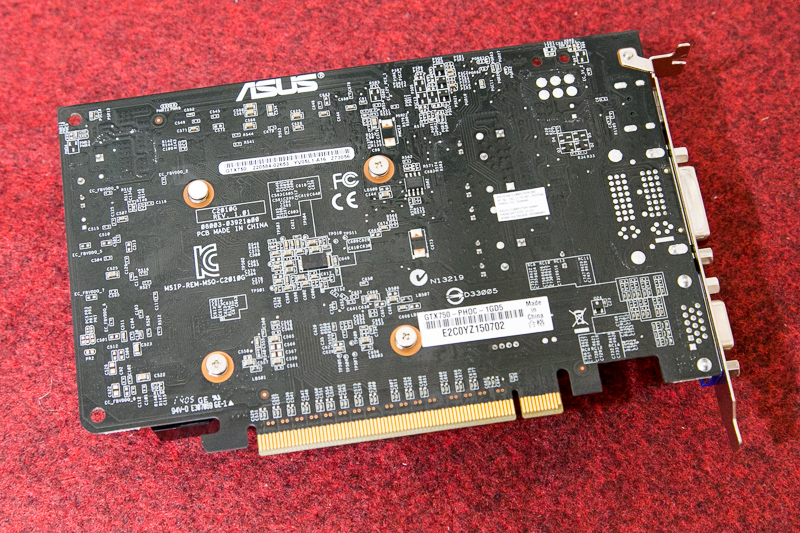

    ・基盤もしっかりブラック塗装されており、見た目もグッドです
     水冷用水枕も問題なく乗りそうです。

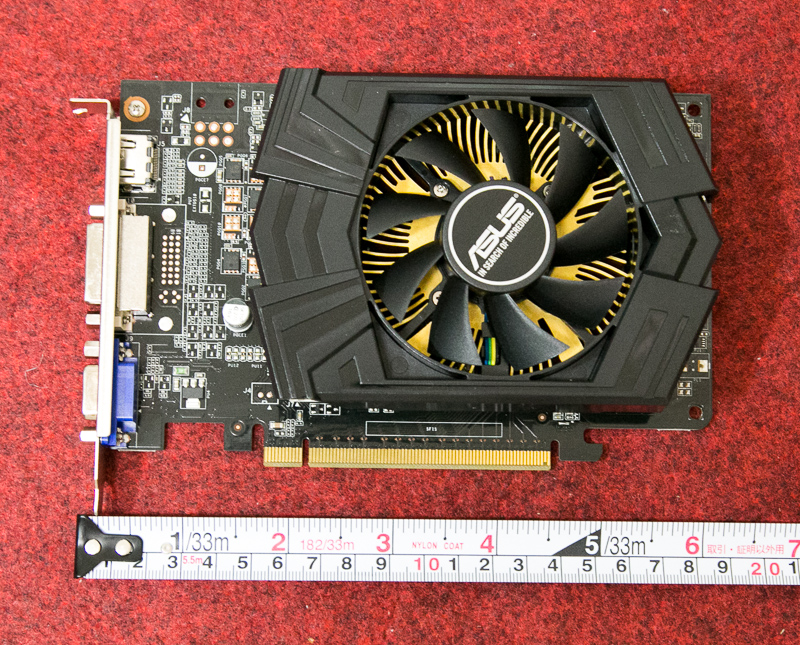

    ・長さを計ってみます
     突起物を含んで、18.5cmでした。みじかっ!

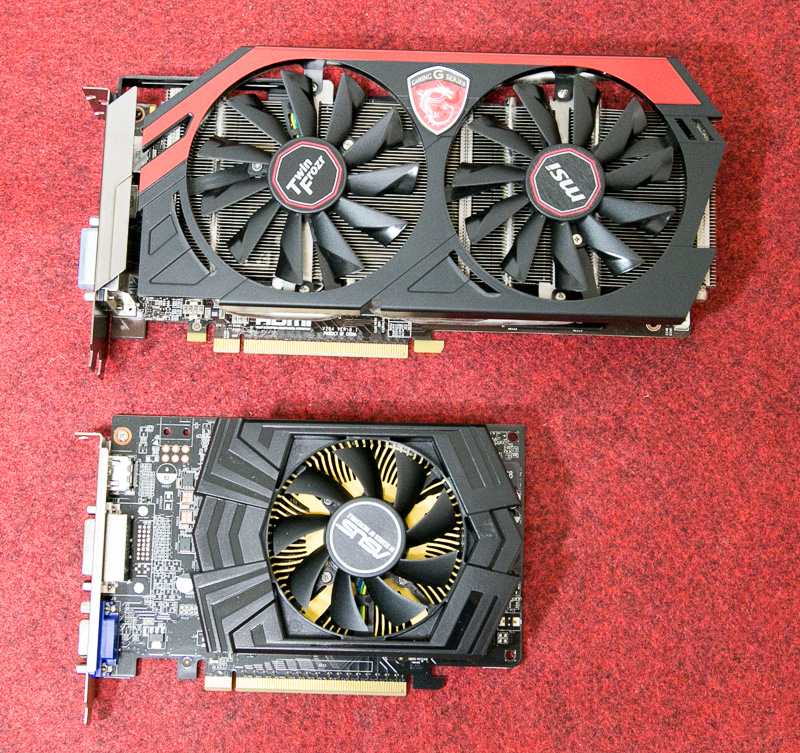

    ・今までの「MSI N760GTX Twin Frozr 4S OC」と,新しい「GTX750-PHOC-1GD5」の長さ比較
     これは全然 違いますね。


    ・・・それでは、組み込んでみます。

    ・ビフォア

    ・アフター

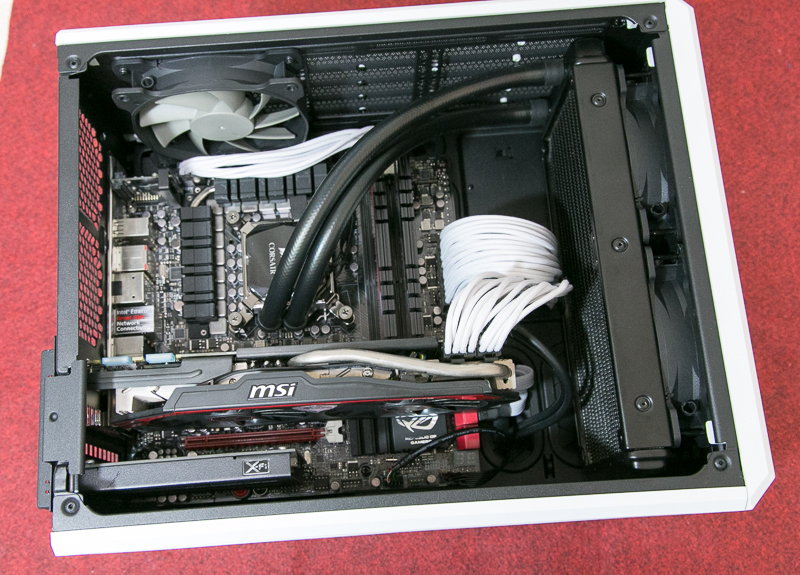

     みじかっ! しかも補助電源がいらないので超絶スッキリンコです♪^^
     エアフローもボトムからトップにしっかり抜けそうです。

    ・・・

    おつぎ、電源ユニットです。

    ■電源ユニット
     RX450

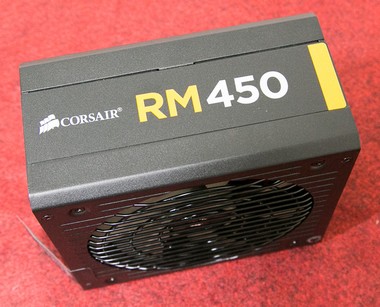

    ・型番:CORSAIR 80PLUS GOLD RMSeries 電源 CP-9020066-JP (RM450) です

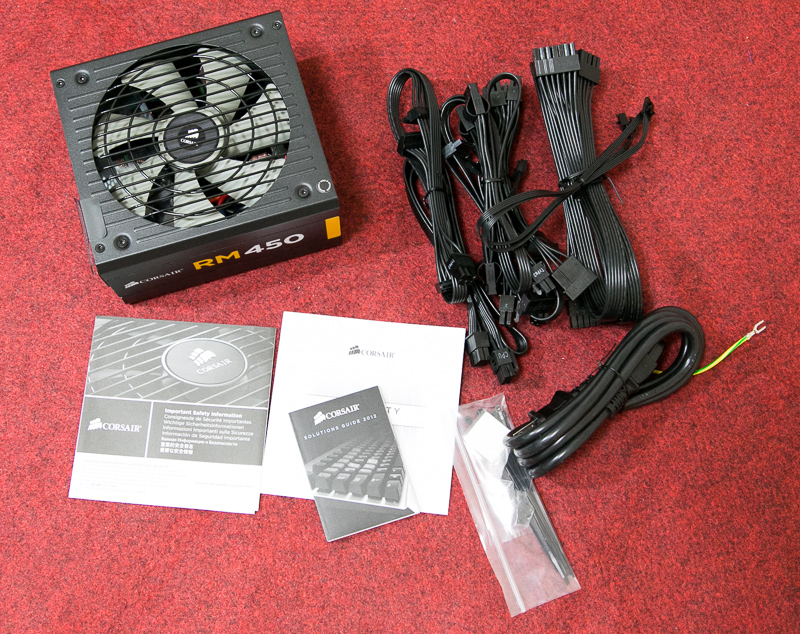

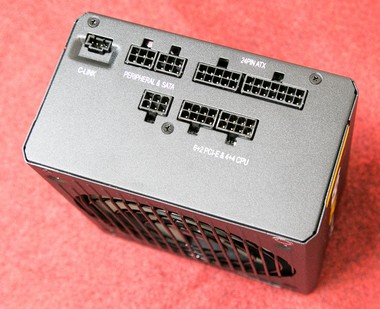

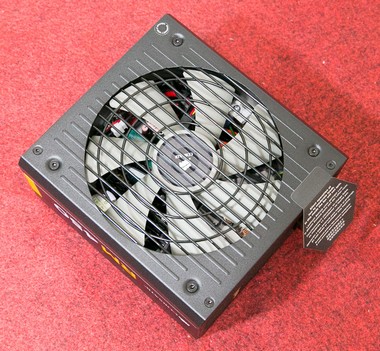

     電源ケーブルはフルプラグインです☆ 形状は きしめんタイプ(フラットケーブル)ですね。
     いいですね〜。カッコ良し!

     ▼一応仕様です
     ・80 PLUS:GOLD認証
     ・容量:450W
     ・搭載ファン:135mmライフルベアリングファン
     ・ファン制御:Zero RPM Fan Mode
     ・+12V: 37.5A
     ・サイズ: W150mm × H86mm × D160mm
     ・ケーブルタイプ:フルモジュラー

    ・RMシリーズの450Wです。                          ケーブルはプラグインで「Corsair Link」アプリにも対応します。
    20140822-_MG_7755.jpg 20140822-_MG_7746.jpg

    ・特徴は負荷が低いときにはファンの回転が停まるそうです。静かそうですね。

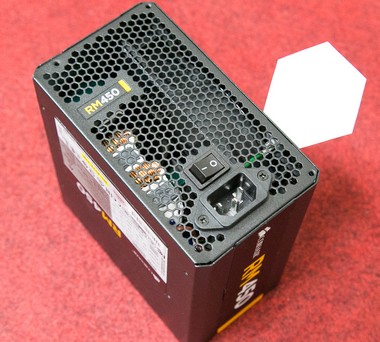

                                              電源のスイッチも装備!使い勝手よさそうです。
    20140822-_MG_7748.jpg 20140822-_MG_7747.jpg

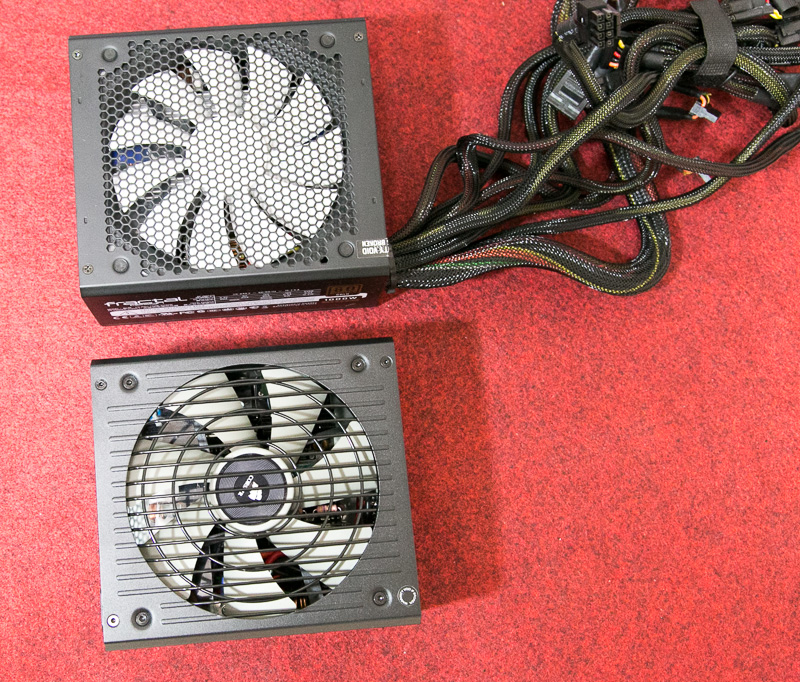

    ・長さを比べてみました
     Fractal Design の Tesla R2 1000Wとの比較です。
     奥行きは同じ16cm ですが、中身に違いがあります。


    ・・・それでは、組み込んでみます。

    ・ビフォア
     やっぱり小型キューブケースには、使っていないケーブルは取り外したいと思うのが心情ですね。

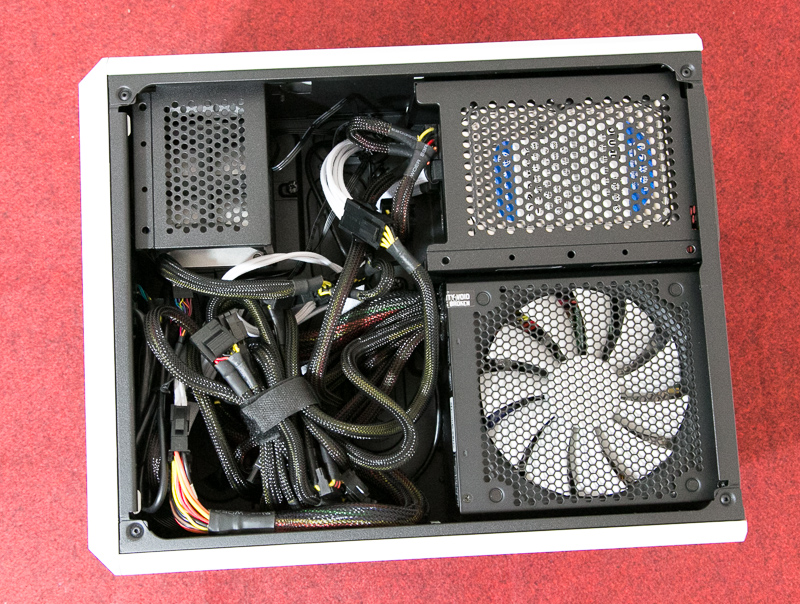

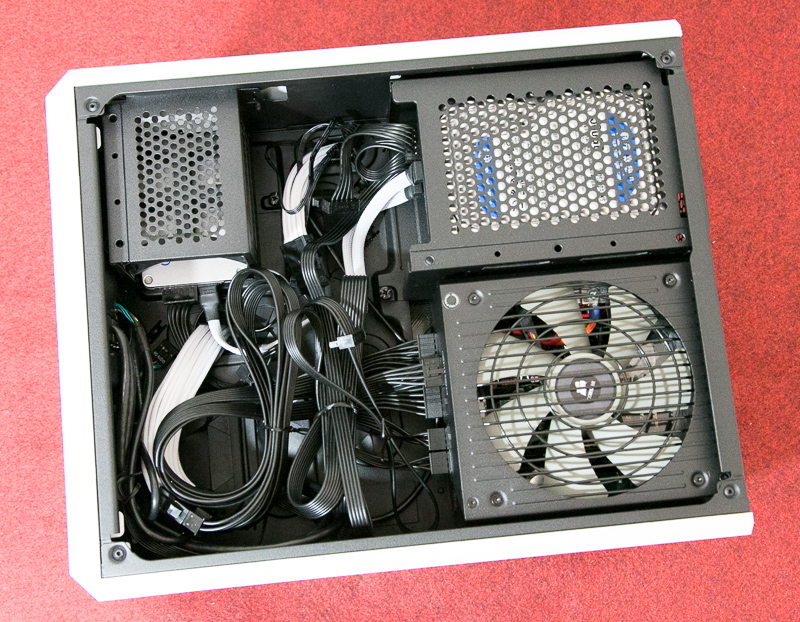

    ・アフター
     奥行きがかなりスッキリしました♪
     見た目もブラックで統一され、これまたよし!

    よしよし。

    (なんか意識はなかったんですが、全部Corsair製品になっちゃってますね。
     ・H100i(簡易水冷)
     ・Air 240(ケース)
     ・RM450(電源)  )

    ・・・

    そして、もう一つの目的のグラフィック性能と電源の変換効率の検証をやってみます。


    ■性能および電源の変換効率の検証

    どのくらいの違いがあるか検証してみました(ここが大事)。

    ・もとの構成:GTX760、1000W Gold認証電源
       ↓
    ・新しい構成:GTX750、450W Gold認証電源

    どちらも共通として、
     CPUは i7 2700、
     マザーは Maximus V Gene、
     サウンドカード、
     HDD x2 、SSD x 1 を 搭載。

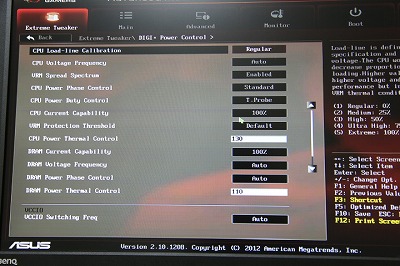

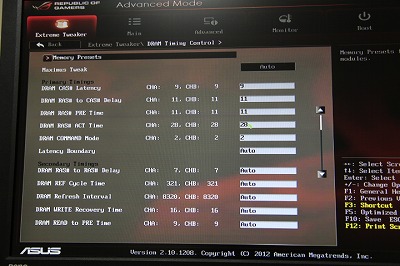

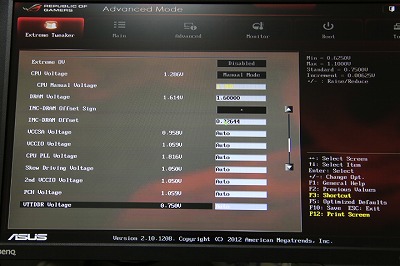

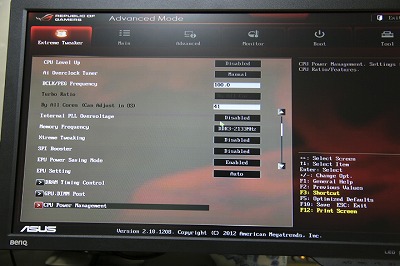

    どちらも BIOS から、次のように同じ設定にしています。
    ・CPUは 4.0GHz まで オーバークロック
     VCore:1.27V、LoadLine CaliblationなどはRegularもしくは低めの設定。

    ・メモリは 2133Mhz まで オーバークロック
     メモリ電圧:1.60V
     タイミングは 9,11,11,28,2T だったかな

    ・室温は、26℃ 設定(ルームエアコン)です。

    ・・・それでは、検証です。

    ▼もとの構成(GTX760、1000W Gold認証電源)

    ・「アイドル」時の消費電力:96W

    ・「Prime95」時の消費電力:159W
              CPU温度:65℃

    ・「新生FF14ベンチ」時の消費電力:261W、
      (フルHD最高設定)  スコア:9617
                  CPU温度:57℃
                  GPU温度:77℃

    ・「ドラクエXプレイ」時の消費電力:125W〜153W

     この結果も優秀ですが、ここからどこまで向上するかが楽しみです↓

    ▼新しい構成(GTX750、450W Gold認証電源)

     ※向上した部分を 太字 で記載

    ・「アイドル」時の消費電力:85W

    ・「Prime95」時の消費電力:147W
              CPU温度:62℃

    ・「新生FF14ベンチ」時の消費電力:153W
      (フルHD最高設定)  スコア:5678
                  CPU温度:57℃
                  GPU温度:67℃

    ・「ドラクエX」プレイ時の消費電力:103W〜115W

     これはすごい。ポイントは以下です

    ▼考察
    ・とくにFF14ベンチ時は、スコアは下がりますが 消費電力が100W以上も省電力に!
     また、GPU温度も 10度も下がっています。

    ・Prime95はCPUに負荷をかけるベンチですが、なぜか消費電力が12Wもおちてるのは、
     450W電源なので1000W電源よりも、システムが小さい負荷の場合は(50%など) 変換効率が良いからですね。
     (※ここは盲点でしたが、消費電力と電源容量って大事なんですね。電源容量がデカけりゃ良いってもんじゃない。バランスが大事)
     また、ケース内のエアフローが向上してCPU温度も 3℃下がったのが嬉しい誤算。

    ・やっぱり一番は、
     ドラクエXプレイ時の消費電力が平均で 20W〜30Wも下がっている
    のが特筆すべき点です。
     フレームレートを稼ぐシューティングの「FPS」などと違って、「MMORPG」は長い時間プレイするため
     省電力が求められますので、これは良い選択肢ですね。
     (GTX760 は FPSするときにつなぎ直します。Nvidaは ドライバが共通なのが良い♪)

    ・・・

    ということで、パーツを小型のものに交換した甲斐があった結果になりました♪
    家庭にも自然環境にも優しい 小型ゲーミングPC のできあがりです。
    また、徐々にいじっていきます。

    お疲れさまでした。
    それでは、またです。(^.^)/~~~


    ▼追記
    電源にどのくらいまで負荷をかけると、ファンやコイルが泣くか試してみた。
    ・GTX 760に戻して、GPU,メモリともに オーバークロック
    ・CPU を 5GHzまでオーバークロック、その時の電圧 VCore 1.46V

    この時の消費電力は、250W〜300W弱(55%〜70%弱)に行ったが、12V系統 電圧は安定してる。
    音を確認しても、ファンが回ることなく、コイル鳴きもなかった。すげ〜静音。
    (ホントにファンが回るか心配になって、5.2Ghzまでオーバークロックして、
     OCCTのPowerSuplyを回したらファンが回った☆よかった。いじょ)
